Caterpillar Universalgenies

Caterpillar erweitert Tiltrotatoren

Leicester - Einmal um 360 Grad drehen und seitlich nach links und rechts schwenken: Wer mit seinen Baumaschinen und Anbaugeräten maximal beweglich sein will, kommt an einem Tiltrotator nicht vorbei. Das gilt auch für die neue Generation von Cat Minibaggern vom 302.7 bis 310. Für sie sind nun TRS4- und TRS8-S45-Modelle sowie die aktualisierten TRS6-Modelle verfügbar.


Bauforum24 Artikel (20.03.2023): Caterpillar Dozer D10

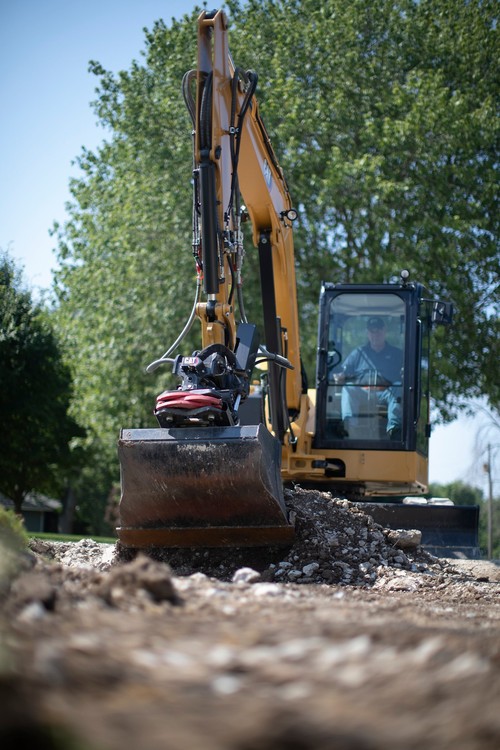

Die neuen TRS-Modelle erhöhen die Vielseitigkeit des Minibaggers, so können von einer einzigen Position aus mehr Arbeitsbereiche erreicht werden.

Dadurch kann die Kompaktmaschine mehr Arbeitsbereiche von einer einzigen Position aus erreichen und die Werkzeuge beim Ausheben, Planieren von Gräben, Sortieren von Recyclingmaterial oder Verlegen von Rohren über, unter und um Hindernisse herum manövrieren. Die neuen TRS-Modelle erhöhen die Vielseitigkeit des Minibaggers und sind in verschiedenen auf die jeweilige Anwendung abgestimmten Konfigurationen erhältlich.

Die TRS4-Modelle sind für den effizienten Einsatz mit den Cat Minibaggern 302.7, 303, 303.5 und 304 ausgelegt, während die TRS6-Modelle mit den Cat Modellen 305.5CR und 306 CR kompatibel sind. Die TRS8-Modelle sind für den Einsatz mit den Cat Modellen 307.5, 308, 308.5, 309 und 310 vorgesehen.

Das TRS-System besteht aus einer oberen Schnittstelle, über die der Tiltrotator mit der Trägermaschine verbunden wird, und einer unteren Schnittstelle, die den Kontakt zwischen Arbeitsgerät und TRS herstellt. Bei den oberen Schnittstellen des TRS4, TRS6 und TRS8 besteht die Wahl zwischen einer S-Typ-Hydraulikkupplung (Sandwichbauweise) oder der klassischen Verbolzung (Pin On), während für die unteren Schnittstellen der Pin Grabber oder eine S-Typ-Kupplung zur Verfügung steht.

Alle TRS-Modelle sind standardmäßig mit einer zusätzlichen TRSAux1-Hydraulikfunktion an der Unterseite ausgestattet. Dies ermöglicht die Installation eines integrierten Greifermoduls, wenn das TRS-Modell über das S-Kupplungssystem am Trägergerät befestigt ist.

Die Modelle TRS6 und TRS8 verfügen über einen standardmäßigen TRSAux2-Zusatzanschluss an der Unterseite, an den eine Vielzahl verschiedener Hydraulikwerkzeuge angeschlossen werden kann. Die Sensoren dieser TRS-Modelle arbeiten in Kombination mit der Cat-Minibagger-Software und einer Vielzahl verschiedener externer Referenzanbieter für 2Dund 3D-Arbeitsanwendungen.



Die kompakte Bauweise des TRS4, TRS6 und TRS8 ermöglicht es dem Minibagger, hohe Grabkräfte zu erzielen. Ein verstärktes TRS-Getriebe mit einem speziell konstruierten Lagerring verteilt die Arbeitskräfte, um die Belastung des TRS und der Trägermaschine zu verringern. Ein wartungsfreies Schmiersystem für das Rotationssystem sorgt für eine effektive Wärmeverteilung. Das selbsthemmende Rotationssystem ermöglicht das Graben in jedem gewünschten Winkel. Schmierpunkte für die TRS-Modelle stellen ein schnelles und effizientes Abschmieren aller zu schmierenden Verbindungen sicher.

Integrierte Lasthalteventile für den doppeltwirkenden Kippzylinder halten den Haltedruck aufrecht und verhindern eine Bewegung des Zylinders unter Last. Der Zylinder ist mit gehärteten Kolben und wartungsfreien Lagern ausgestattet und seine kratzfesten, rostfreien Oberflächen erfordern keine Wartung.

Die integrierte, von Zeppelin installierte Steuerungstechnik, die speziell entwickelte Joysticks umfasst, eignet sich für alle Ausleger- und Stielkombinationen und ermöglicht eine intuitive Steuerung des TRS und des integrierten Greifers. Der TRS-Monitor informiert den Fahrer über die Position des Anbaugeräts und ein Sensor zum Ein- und Auskuppeln stellt sicher, dass die Arbeitsgeräte über einen Sicherheitsverriegelungsmechanismus mit Anzeige gesichert sind. Alle TRS-Modelle werden über Tasten am Joystick aktiviert und verfügen über eine Schüttelfunktion, die ein gleichmäßiges Verteilen des Materials ermöglicht.

Weitere Informationen: Zeppelin | © Fotos: Zeppelin/Caterpillar
