Neuer Demag AC 450-7 All-Terrain-Kran

Neue Maßstäbe auf 7 Achsen

Zweibrücken, 17.11.2020 - Neue Maßstäbe auf sieben Achsen setzen – mit keinem geringeren Anspruch hat Tadano Demag den neuen AC 450-7 All-Terrain-Kran entwickelt. Dieses anspruchsvolle Ziel haben die Zweibrücker Kranbauer erreicht. Denn der neue 7-Achser überzeugt mit einer ganzen Reihe von fortschrittlichen Lösungen und beeindruckenden technischen Eckdaten.


Bauforum24 Artikel (09.10.2020): Tadano Demag: Schutzschirmverfahren

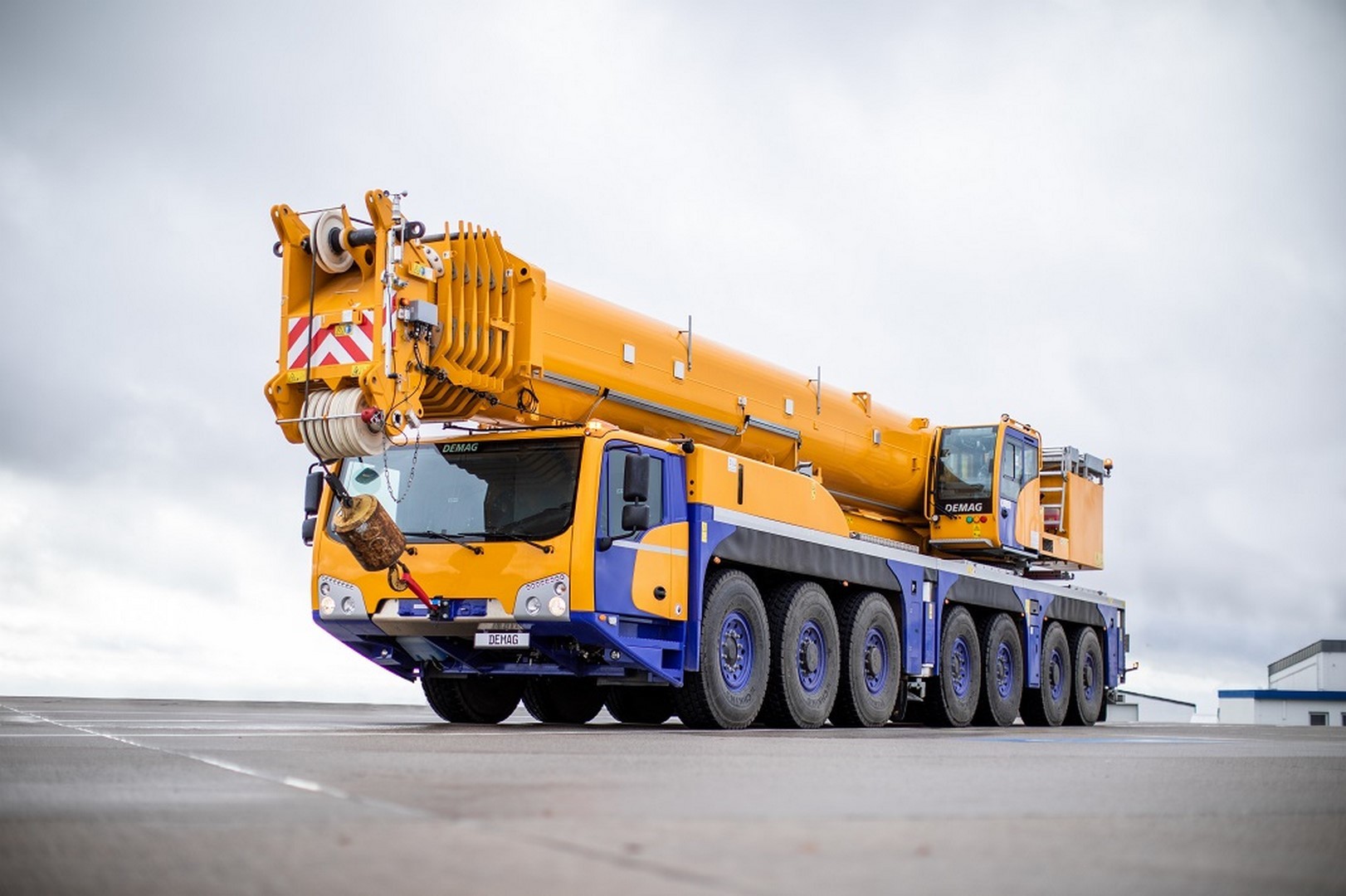

Demag AC 450-7 (Kopie).JPG
Neuer Demag AC 450-7 All-Terrain-Kran

Die Grundidee bei der Entwicklung des neuen AC 450-7 war ebenso einfach wie anspruchsvoll: Tadano Demag wollte eine leistungsfähigere Alternative zu den vorhandenen 6-Achsern „auf die Räder stellen“, die trotz einer zusätzlichen Achse genauso kompakt ist wie ein 6-Achser, dabei aber eine deutlich bessere Performance bietet. Hinsichtlich der Abmessungen passt der AC 450-7 mit einer Unterwagenlänge von nur 15,99 Metern jedenfalls ebenso in diese Klasse wie mit seiner Stützbasis von 8,45 Metern und seiner Gesamtlänge von 17,62 Metern. „Damit beansprucht er auf Baustellen nicht mehr Platz als ein 6-Achser. Zugleich bietet er jedoch deutlich höhere Traglasten“, bestätigt der verantwortliche Produkt Marketing Manager, Michael Klein, die Erreichung eines der entscheidenden Entwicklungsziele. Doch warum sollte es überhaupt ein 7-Achser sein? „Die Antwort ist einfach: Für die Straßenzulassung ließen sich die Zielvorgaben eines längeren Auslegers und stärkerer Traglasten nur auf sieben Achsen realisieren“, erklärt Michael Klein.

Trotz weitgehend identischer Abmessungen bietet der neue AC 450-7 im Vergleich zu anderem Kranen mit sechs Achsen deutlich bessere Leistungsdaten. So verfügt der „Neue“ über einen 80-Meter-Hauptausleger, der eine maximale Traglast von bis zu 195,5 Tonnen ermöglicht. Sollte die Länge des Hauptauslegers nicht reichen, kann diese beispielsweise mit einem wippbaren Hilfsausleger von maximal 81 Metern Länge erweitert werden. Die maximale Systemlänge des Krans liegt bei 132 Metern. Der wippbare Hilfsausleger ist in 3-Meter-Schritten von 24 bis 81 Meter „stückelbar“. Um den Transportaufwand der Wippe zu reduzieren, sind die Einzelteile der Verlängerung dank zweier Systemmaße ineinander schiebbar. Und beim Rüsten sorgt dann das patentierte Wippausleger-Rüstsystem für einen besonders schnellen, einfachen und sicheren Aufbau – ein Konzept, das sich der neue AC 450-7 auch mit den Demag Modellen AC 300-6, dem AC 350-6 und dem großen Bruder AC 1000-9 teilt. Ohnehin zeigt sich der AC 450-7 in Sachen Verlängerung als äußerst flexibel: Neben der Wippe bietet Tadano Demag unter anderem auch Konfigurationsvarianten für die feste Verlängerung, und sogar eine Montagespitze an.

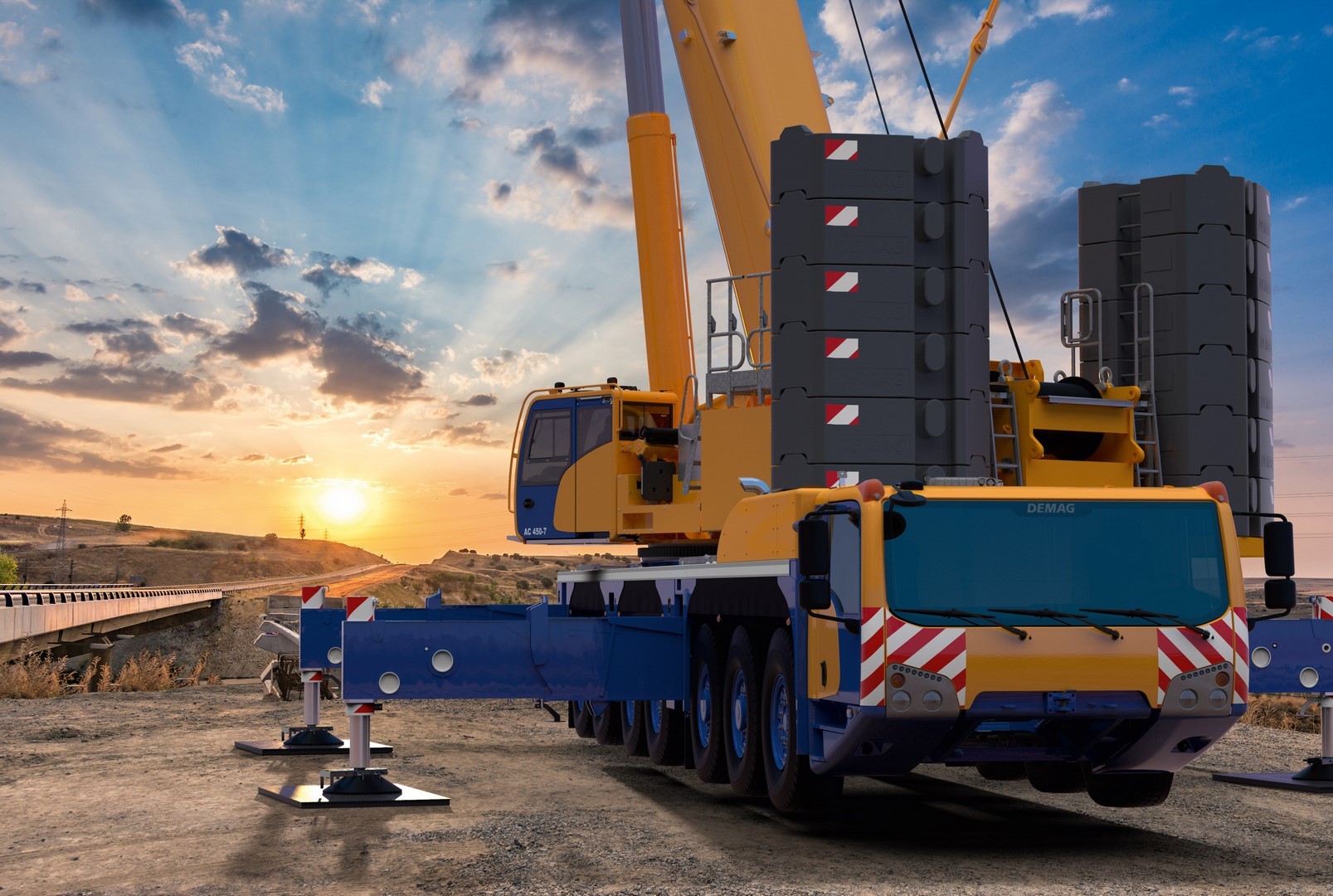

AC_450_7_Mood_image_02_mali (Kopie).jpg

Neues Superlift-Konzept SSL
Mit seinem Seitlichen Superlift SSL gehört der neue AC 450-7 zur großen Kranklasse bei Tadano Demag – und er kann bei seinem Einstand damit gleich eine Premiere feiern. Denn erstmals setzt Tadano Demag beim AC 450-7 sein neues Konstruktionskonzept für den Seitlichen Superlift ein, das eine entscheidende Weiterentwicklung des bekannten Demag SSL-Konzepts darstellt: Die Superlift-Arme sind jetzt ganz vorne am Kopf  des Grundkastens angebaut, sodass diese deutlich länger ausfallen und damit für höhere Traglasten gut sind. Hinsichtlich der Traglasten erweist sich der AC 450-7 daher im Vergleich zu anderen 7-Achsern als deutlich überlegen – und sogar manch ein 8-Achser hat in etlichen Auslegerstellungen das Nachsehen. So kann der AC 450-7 mit 60 Meter Hauptausleger in SSL-Konfiguration bei einem Radius von 9 Metern 73,5 Tonnen heben; mit 80 Meter Hauptausleger und SSL bei einem Radius von 13 Metern sind es 37,9 Tonnen und bei einem Radius von 50 Metern sind es in dieser Konfiguration konkurrenzlose 12,8 Tonnen.

Das neue Superliftkonzept bietet aber nicht nur eine stärkere Performance. Auch die Funktionalität und das Handling wurden verbessert. So kommt die neue Konstruktion mit nur noch einem Seilstrang für die Verbindung vom HA-Kopf zum SSL-Arm aus. Zudem werden die SSL-Arme am Hauptausleger hydraulisch verbolzt, was eine manuelle Fixierung der Arme und damit verbundene Arbeiten in der Höhe reduziert.

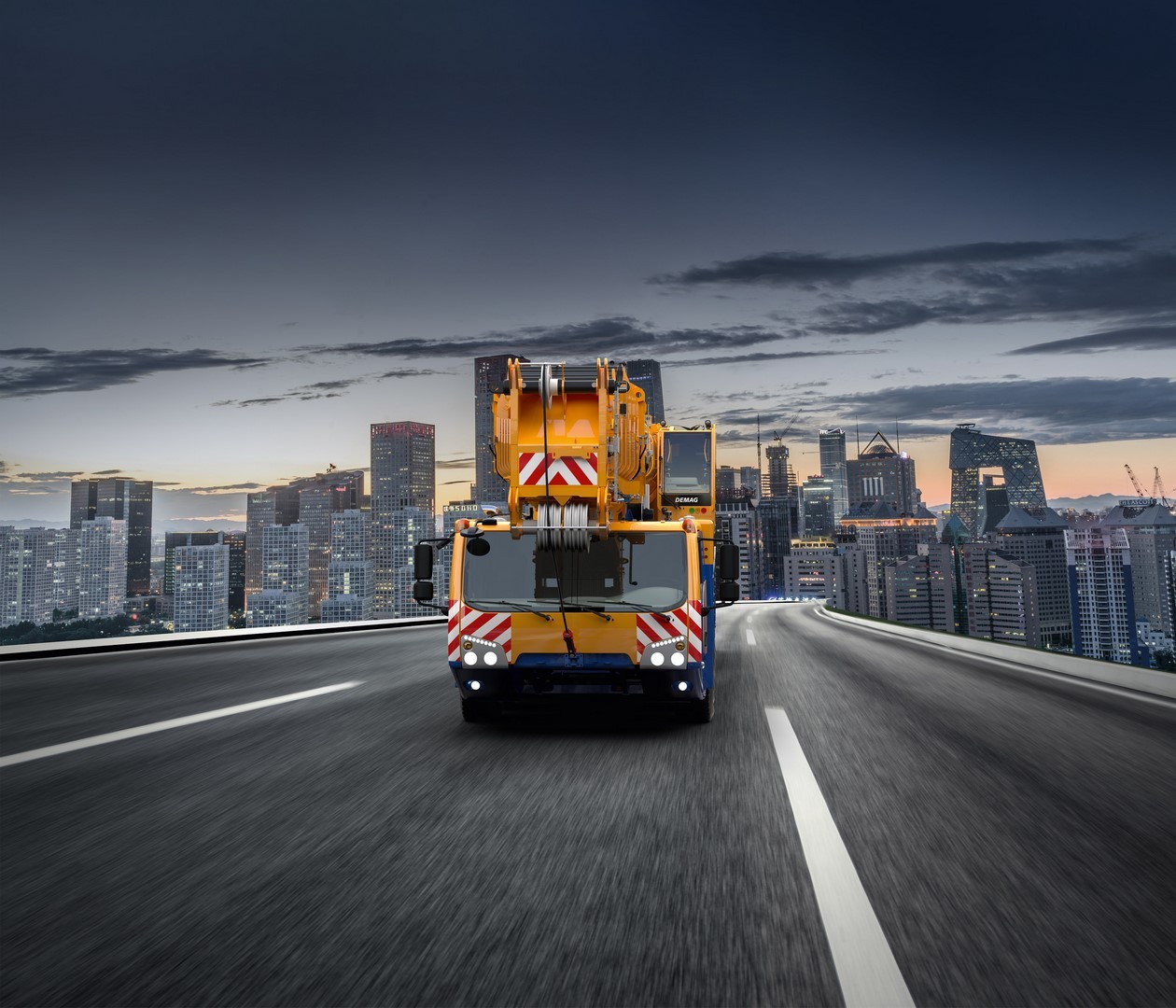

AC_450_7_TITEL_mali (Kopie).jpg

Verbessertes Gegengewichtskonzept
Das maximale Gegengewicht des AC 450-7 beträgt 150 Tonnen. Es setzt sich zusammen aus einer 20 Tonnen Grundplatte und neu designten GGW-Platten, die hinsichtlich des Durchschwenkradius optimiert wurden – dieser beträgt lediglich 5,60 Meter. Die GGW-Platten sind als 10-Tonnen- oder 5-Tonnen-Platten oder auch beliebig gemischt erhältlich, sodass der Kunde seine Transportlogistik optimieren kann.

Ebenfalls praktisch: Die Grundplatte kann von vorne gerüstet werden – ein Vorteil, der vor allem auf engen Baustellen zum Tragen kommt, wenn der Transport-LKW nur vor dem Kran platziert werden kann. „Auch diese Lösung haben wir auf den ausdrücklichen Wunsch unserer Kunden realisiert“, berichtet Michael Klein.

Optional ist für den AC 450-7 zudem ein Gegengewichts-Rahmen verfügbar, mit dem sich der Schwenkradius vergrößern lässt, um die Traglast insbesondere bei SSL-Konfiguration noch einmal zu erhöhen. Und last but not least bietet Tadano Demag verschiedene Adapter, mit denen sich beim Kunden bereits vorhandene Gegengewichtsplatten anderer großer AC- oder CC-Modelle auch für den neuen AC 450-7 nutzen lassen.

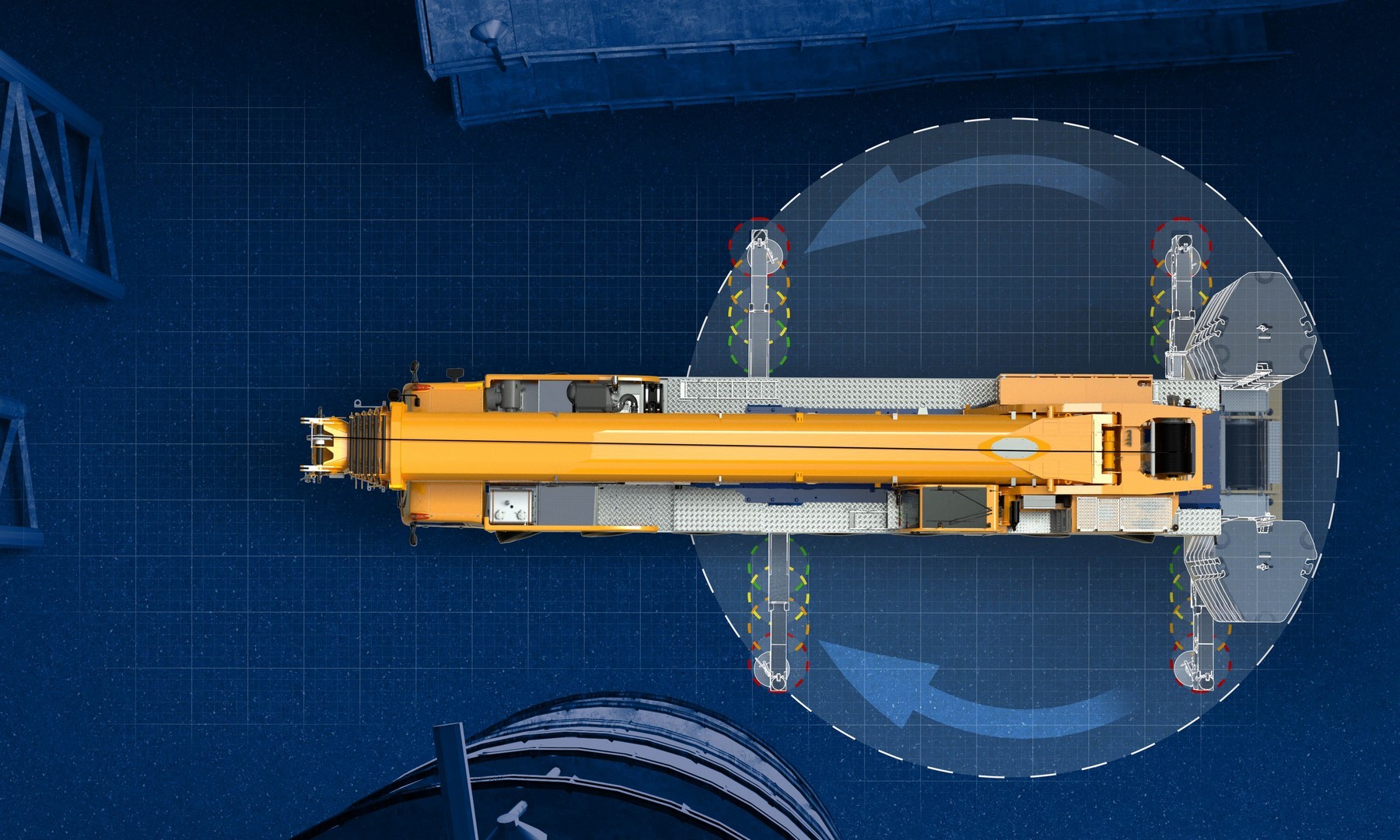

Demag Surround View (Kopie).jpg

Demag Surround View
Die Stützbasis liegt mit 8,45 Metern ebenfalls auf dem Niveau eines 6-Achsers. Hervorzuheben ist, dass der AC 450-7 über fünf verschiedene Abstützweiten verfügt. Damit ist der neue Demag Kran vor allem unter beengten Baustellenbedingungen besonders flexibel einsetzbar.

Dabei erleichtert dem Kranführer das neue "Demag Surround View" die Positionierung des AC 450-7 auf der Baustelle. Dieses patentierte System nutzt die sechs Kran-Kameras, um in einer computergestützten Darstellung die möglichen Ausfahrweiten der Abstützungen am aktuellen Standplatz des Krans sowie den Durchschwenkradius anzuzeigen. „Demag Surround View zeigt auf einem Display in der Unterwagenkabine die gültigen Stützbasen-Längen an. Somit kann der Kranfahrer den Kran auf der Baustelle so positionieren, dass alle Stützen ausreichend weit ausgefahren sind und der erforderliche Durchschwenkradius gegeben ist. Zeitaufwändiges Ausmessen und Ausprobieren bei der Standplatzsuche wird damit stark reduziert, sodass der Kran schneller einsatzbereit ist“, erklärt Michael Klein.

Auch auf dem Weg zur Baustelle unterstützt Demag Surround View den Fahrer. Die Kameras können beim Abbiegen bildhafte Information zu den Kranseiten zur Verfügung stellen, so dass dem Fahrer leichter Radfahrer, Fußgänger oder auch eventuelle Hindernisse erkennt. Diese Funktion wird bei Betätigung des Blinkers automatisch eingeschaltet. „Dieses neue Feature ist ein echtes Highlight“, erklärt Michale Klein. „Wir haben es mehreren Kunden vorgestellt und diese haben sich sehr enthusiastisch über diese Neuerung gezeigt.“

Ist der ideale Standplatz gefunden, sorgt auch beim AC 450-7 die etablierte Steuerung IC-1 Plus dafür, dass stets die maximal verfügbare Traglast genutzt werden kann. Denn dieses Steuerungssystem ermittelt die Tragfähigkeit des Krans für jede Auslegerstellung in Abhängigkeit vom Drehwinkel des Oberwagens in Echtzeit. Somit kann stets die maximal verfügbare Tragfähigkeit bei jeder beliebigen, auch asymmetrischen Abstützung genutzt werden. Neben der IC-1 Plus Steuerung ist der Kran zudem bereits ab Werk mit der IC-1 Remote lieferbar, die eine Fernauslesung und -diagnose aller wichtigen Krandaten ermöglicht.

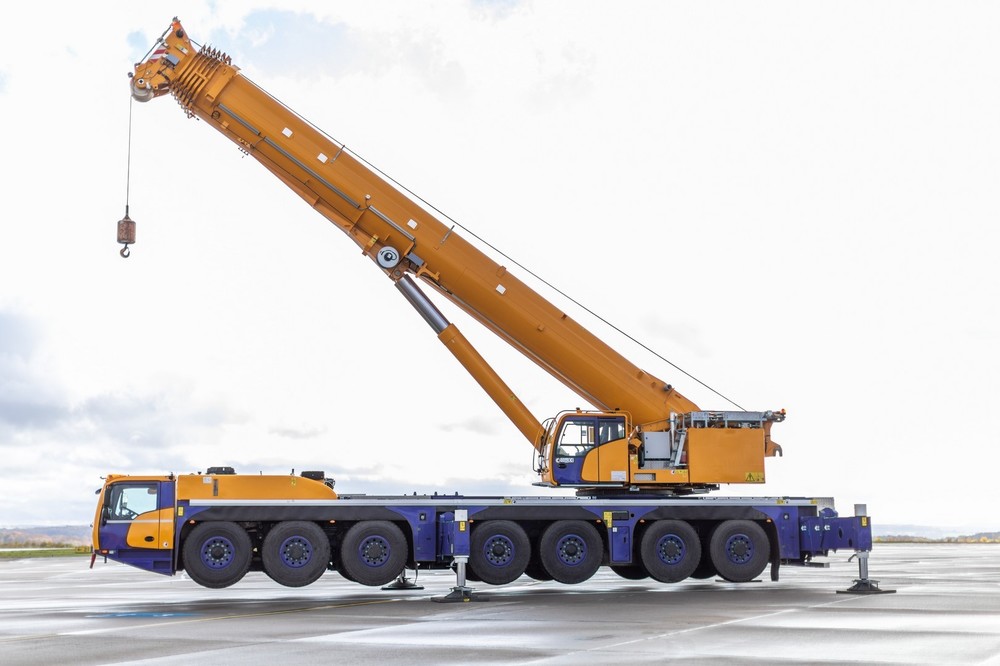

DEMAG_AC450-7_9 (Kopie).jpg

Flexible Verfahrzustände dank variabler Achslasten
Der AC 450-7 ist je nach Transport-Ausstattung sowohl mit 12-Tonnen- als auch mit 16,5-Tonnen-Achslast verfahrbar – und zwar jeweils mit montiertem Hauptausleger. Wird dieser demontiert, sinkt das maximale Verfahrgewicht auf unter 48 Tonnen, wodurch eine flächendeckende Fahrerlaubnis beantragt werden kann. Innerhalb der 12-Tonnen-Achslast ist darüber hinaus das Mitführen der eingescherten 3-rolligen Vario-Unterflasche möglich.

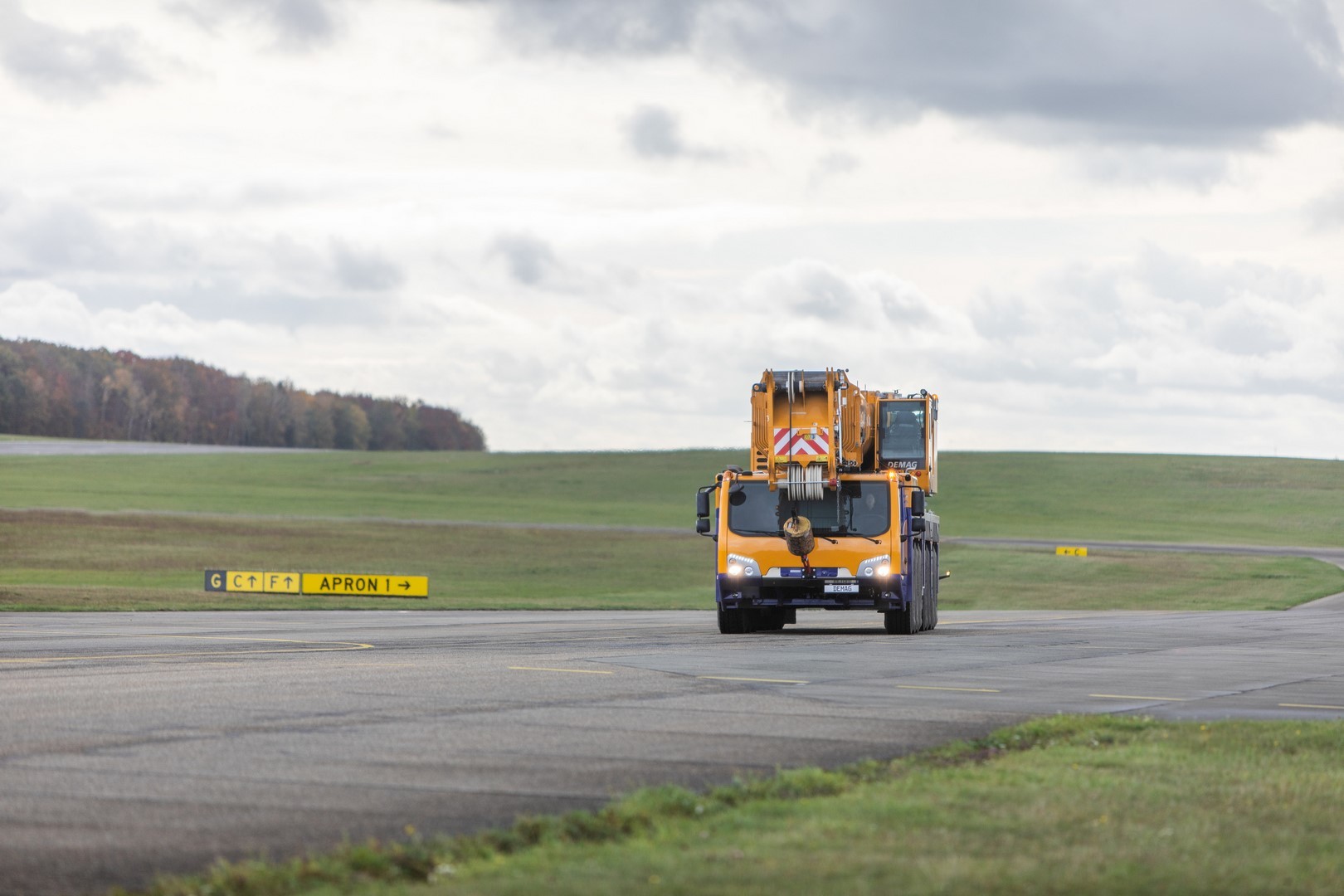

DEMAG_AC450-7_11 (Kopie).jpg

Verschleißfreies und kraftvolles Anfahren und sicheres Bremsen
Der AC 450-7 überzeugt im Fahrbetrieb sowohl auf der Straße als auch auf der Baustelle. Er ist mit einem Mercedes-Benz Getriebe mit Turbo-Retarderkupplung für verschleißfreies und kraftvolles Anfahren gepaart mit einem integrierten Hochleistungs-Primärretarder ausgestattet. Der Fahrer profitiert von feinfühligem Anfahren und Rangieren und muss sich keine Gedanken um Temperaturprobleme machen. Bei einem tieferen Blick in die Antriebsstrangauslegung lässt Demag keine Wünsche offen: Alle sieben Achsen des AC 450-7 sind gelenkt, während vier davon angetrieben werden. Damit ist der Kran so wendig, dass er enge Baustellen mindestens so gut wie ein Sechsachser meistern kann. Schließlich war dies eines der Hauptziele bei der Entwicklung des Krans.

Angetrieben wird der Kran von einem Mercedes-Benz-Motor mit einer Leistung von 480 kW (625 PS). Der Dieselmotor entspricht den Emissionsanforderungen der EU-Stufe V und Tier 4 Final, ist aber auch mit Tier 3 kompatibel.

Weitere Informationen: Tadano Demag GmbH  | © Fotos: Tadano Demag
