Liebherr-Mobilkran LTM 1650-8.1

Sprengstoff Lieferung auf 140 Meter Höhe

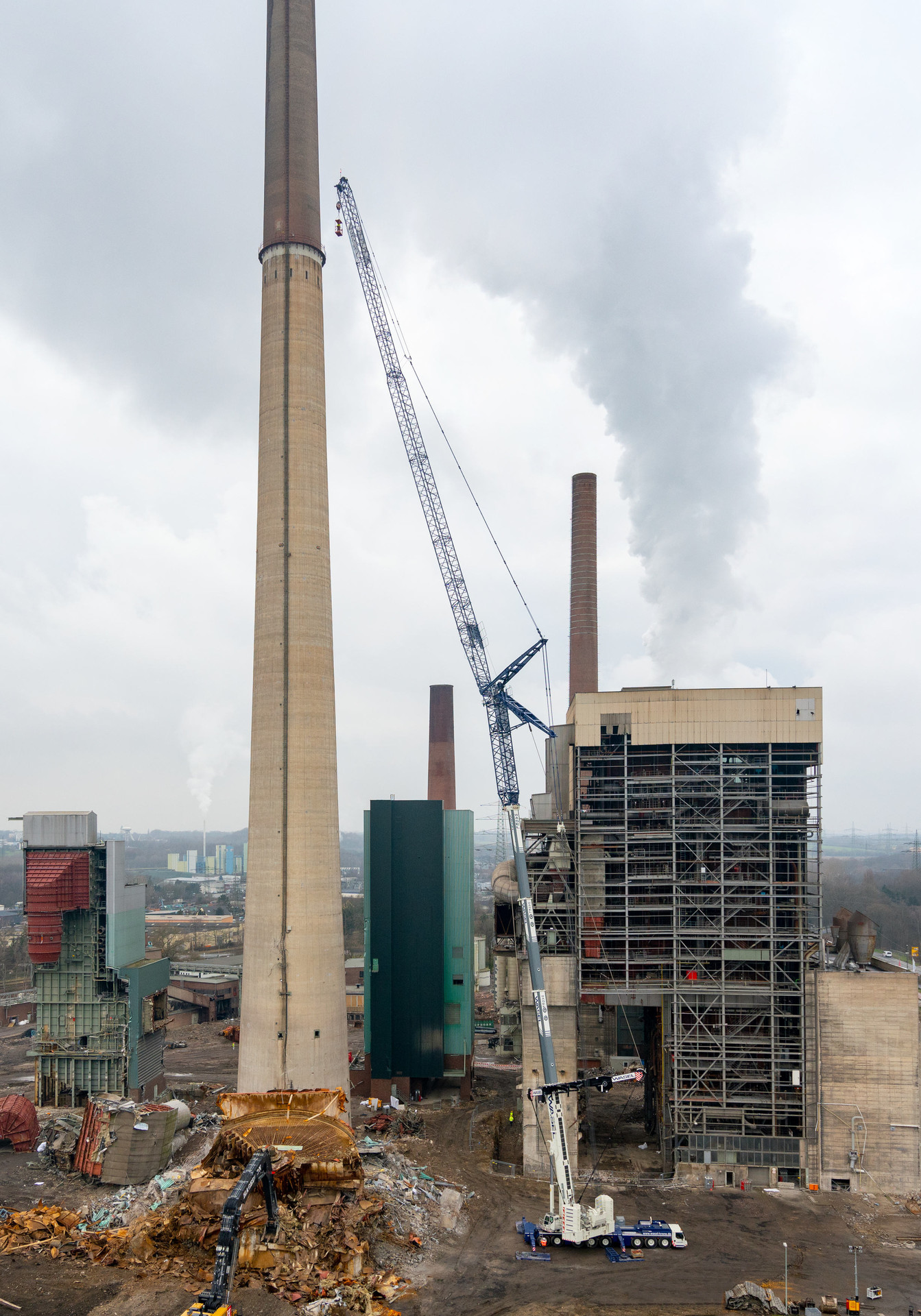

Lünen, 25.06.2021 - Zwei Baustellen auf einmal von einem Standort aus: Bei den Vorbereitungen zur Sprengung eines Steinkohle-Kraftwerks in Lünen, Nordrhein-Westfalen hatte der Liebherr-Mobilkran aufgrund des hohen Zeitdrucks zwei Einsatzorte zugleich. Ausgerüstet mit der wippbaren Gitterspitze in maximaler Länge von 91 Metern musste der neue LTM 1650-8.1 des Bergheimer Kranunternehmens Wasel GmbH Sprengstoff-Experten zu einer Plattform am Schlot des einstigen Kraftwerks in 140 Meter Höhe transportieren. Zudem mussten am Kesselhaus bei Ausladungen von bis zu 80 Metern Bauteile an der Fassade demontiert werden.


Bauforum24 Artikel (11.06.2021): Liebherr auf dem Weltraumbahnhof

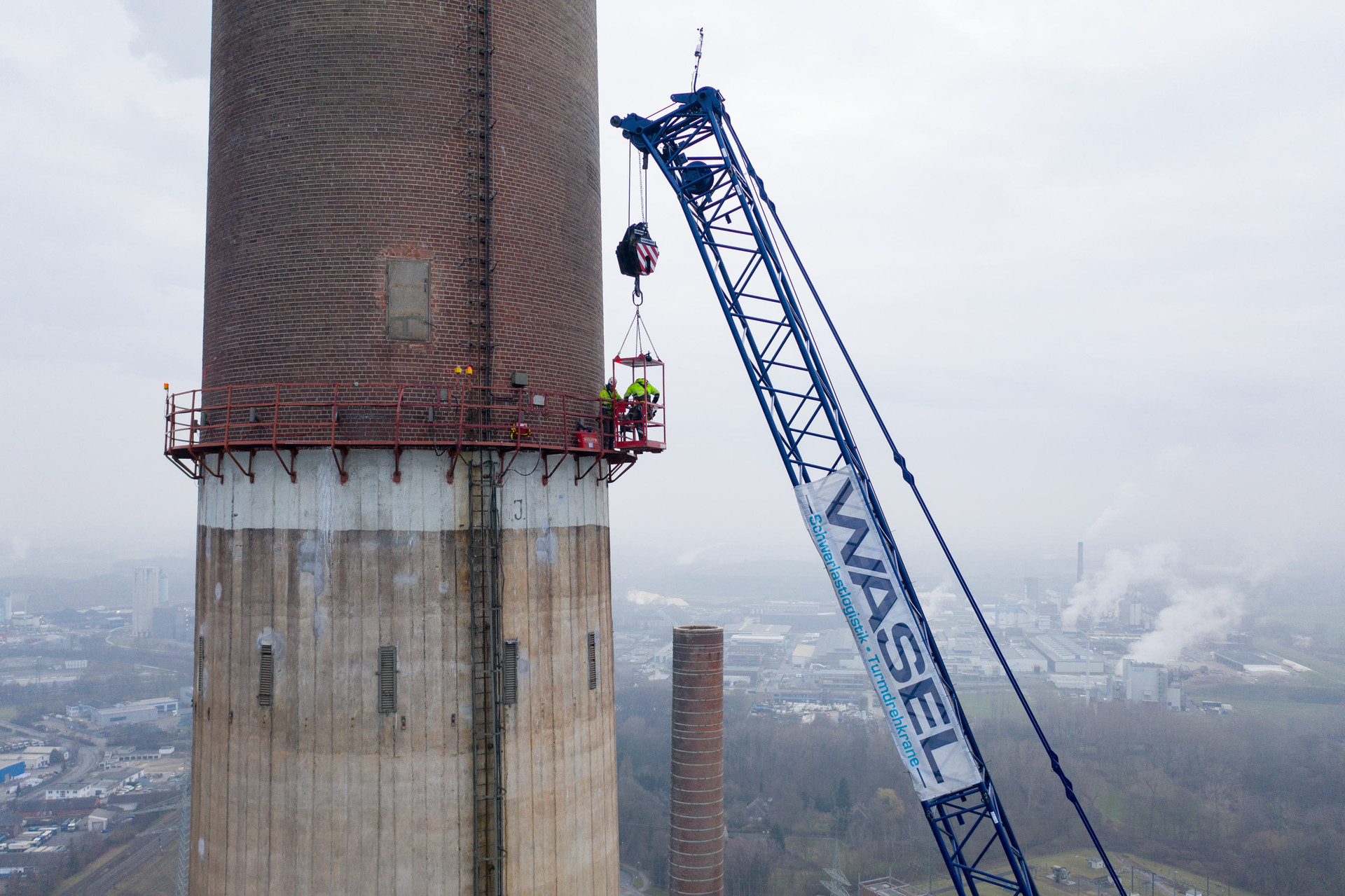

Steil nach oben: Der LTM 1650-8.1 transportiert die Männer zum Anbringen der Sprengladungen auf eine Höhe von 140 Meter zu einem Arbeitsgerüst.

Für Kranfahrer Michael Müllers war dieser Einsatz mit seinem neuen Liebherr-Kran keine allzu gemütliche Angelegenheit. Gleich zwei Baustellen hatte der erfahrene Kranführer in der Kabine des LTM 1650-8.1 bei diesem Rückbau parallel zu bewerkstelligen. Am Fuß des 250 Meter hohen Schornsteins des ehemaligen Steinkohle-Kraftwerks aufgebaut, war der Kran unter anderem dafür zuständig, die Männer vom Sprengkommando samt Bohrgerät und Sprengstoff zu ihrem Arbeitsplatz am Schlot auf eine Höhe von rund 140 Meter zu befördern. Dort, etwas über der halben Gesamthöhe des gigantischen Schornsteins, wurden rund 30 Kilogramm Sprengstoff auf 140 Bohrlöcher verteilt. Aufgrund seiner gewaltigen Länge konnte der Kamin-Riese nicht nur am Sockel gesprengt werden, sondern musste in einer sogenannten Faltung zu Fall gebracht werden.

Schwindelfrei: Gesichert mit Fallschutz-Ausrüstung steigen die Experten vom Sprengteam in 140 Meter Höhe auf ihr Arbeitsgerüst um.

Erforderliche Flexibilität durch VarioBallast®
Um vom selben Standort aus analog dazu die Abbrucharbeiten an der Fassade des benachbarten Bauwerks zu unterstützen, hatte der Liebherr-Kran insgesamt 145 Tonnen Drehbühnenballast aufgelegt. Mit der 91 Meter langen wippbaren Gitterspitze konnten auch die entferntesten Stellen zur Demontage der Fassade erreicht werden. Eine große Plattform, auf der ein Team von Arbeitern und das geborgene Material Platz fanden, wurde komplett über das angrenzende, 70 Meter hohe Gebäude gehoben. Auf der anderen Seite des Gebäudes wurde die Plattform dann bei Ausladungen von bis zu 80 Metern eingesetzt. Arbeitskorb, Personal und das Abbruch-Material stellten dabei einen Bruttolastfall von rund acht Tonnen für den leistungsstarken Mobilkran mit der beeindruckend langen Wippspitze dar. Bei dieser großen Ausladung hatte Michael Müllers den Radius des Drehbühnenballasts auf das Maximum von 8,4 Meter gestellt. Bei den Arbeiten am Kamin mit Ausladungen von rund 45 Metern genügte die Reduzierung der Ballastdistanz auf 6,4 Meter über den hydraulischen Schwenkmechanismus.

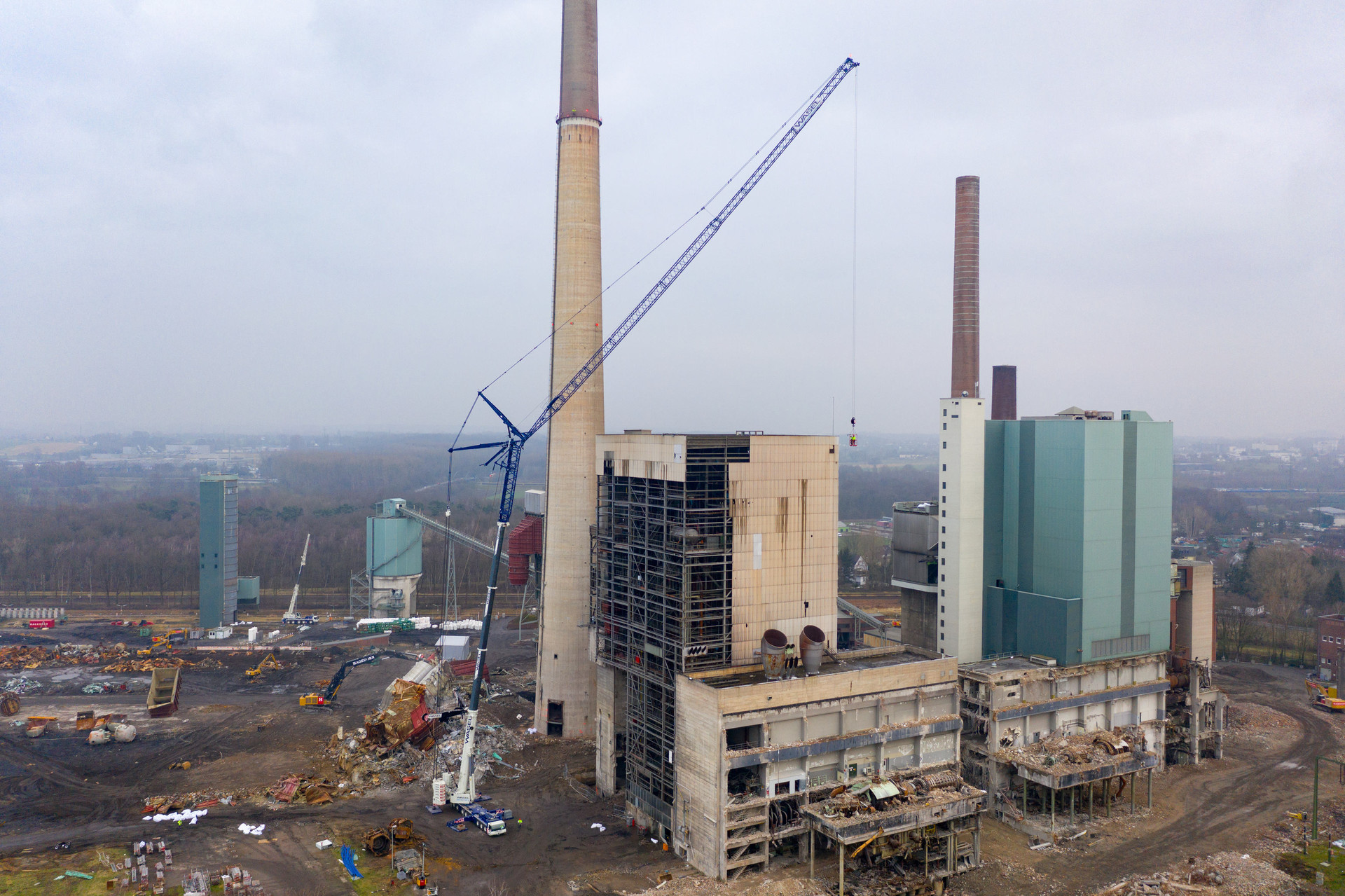

Hohe Reichweite: Zum Entfernen der Fassadenverkleidung hebt der Mobilkran mit der 91 Meter langen wippbaren Gitterspitze die Arbeitskörbe über das gesamte Gebäude hinweg.

Zwingend vor Ort: Hydraulikaggregat für Notablass
Mit auf der Baustelle und in unmittelbarer Nähe des Krans stand für den Notfall ein Hydraulikaggregat bereit. Bei Arbeiten mit Mannkörben und Arbeitsplattformen am Kranhaken ist die Vorhaltung eines solchen Aggregates zwingend vorgeschrieben, damit bei einem Ausfall des Kranmotors jederzeit ein sicheres Ablassen des Personenkorbes gewährleistet ist. Zum Einsatz kam es auf dem früheren Kraftwerksgelände allerdings nicht. Der Kran, der im Übrigen selbst ein integriertes System zum Notablass besitzt, funktionierte bei dem über mehrere Wochen dauernden Job ohne Probleme. Nach rund einem halben Jahr in der Führerkabine des LTM 1650-8.1 ist Kranfahrer Michael Müllers sehr zufrieden mit seiner neuen Maschine. Die Wasel GmbH mit Sitz im rheinischen Bergheim, die neben Kranarbeiten auch Schwerlastlogistik, Turmdrehkrane und Industriemontagen im Portfolio führt, hat ihr neues Gerät bislang vor allem in Raffinerien, beim Umschlag von Schwerlast-Gütern oder bei Jobs in der Industrie eingesetzt. „Wirklich toll ist das Handling des Krans, vor allem bei den Rüstarbeiten,“ freut sich Müllers über die Bedienerfreundlichkeit des modernen Mobilkrans. „Und hinsichtlich der Traglastwerte ist es ein Quantensprung, was da passiert ist. Starkes Gerät.“

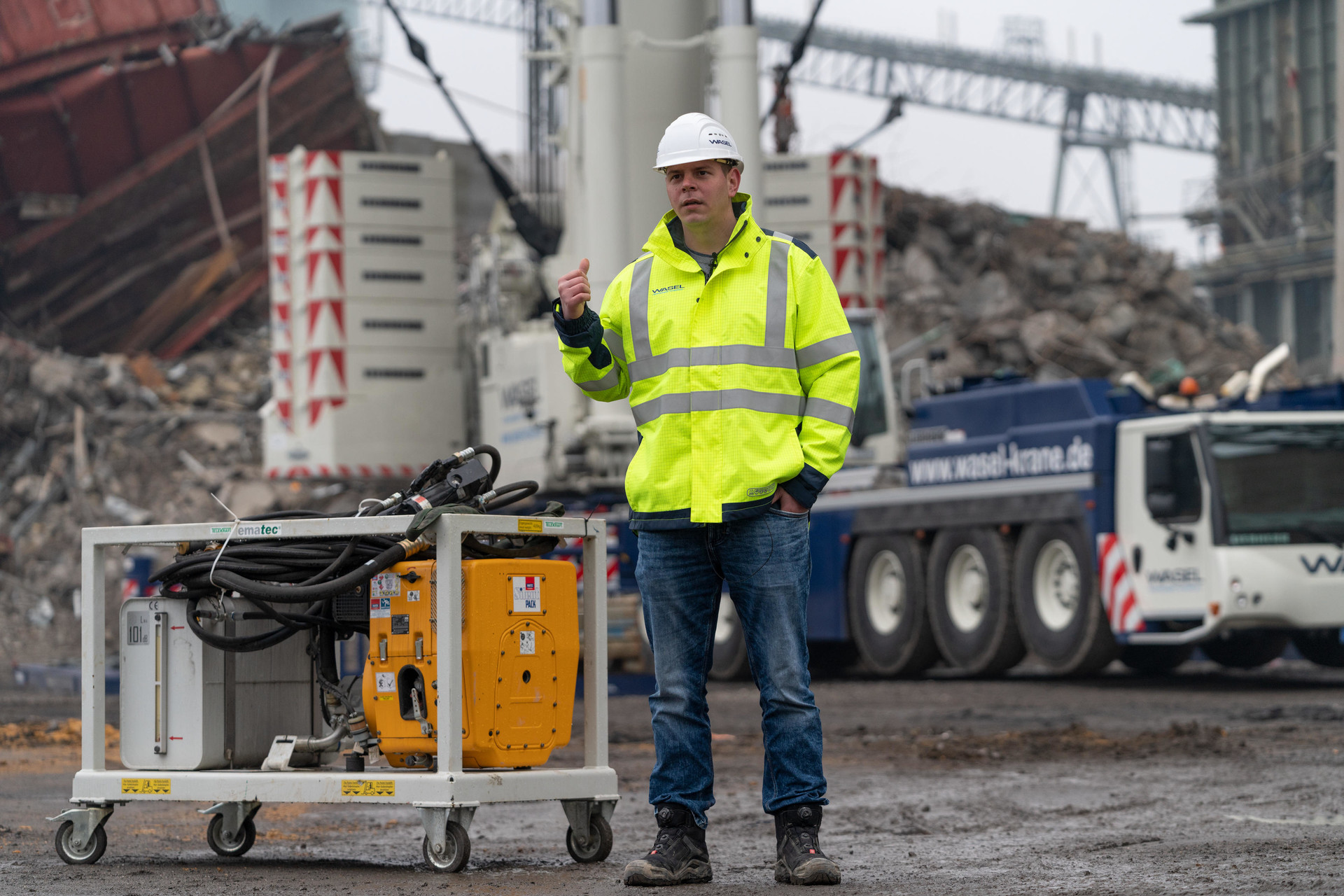

Für den Notfall: Projektleiter Maurizio Ising erklärt die Funktionsweise des Hydraulikaggregats, das bei einem Ausfall des Kranmotors das Ablassen eines Arbeitskorbes am Kranhaken jederzeit gewährleistet.

„Richtig gut“: Wasels Kranfahrer Michael Müllers ist mit Handling und Rüstzeiten beim neuen Kran sehr zufrieden. Hauptsächlich aber lobt er die Traglast-Werte des Liebherr LTM 1650-8.1.

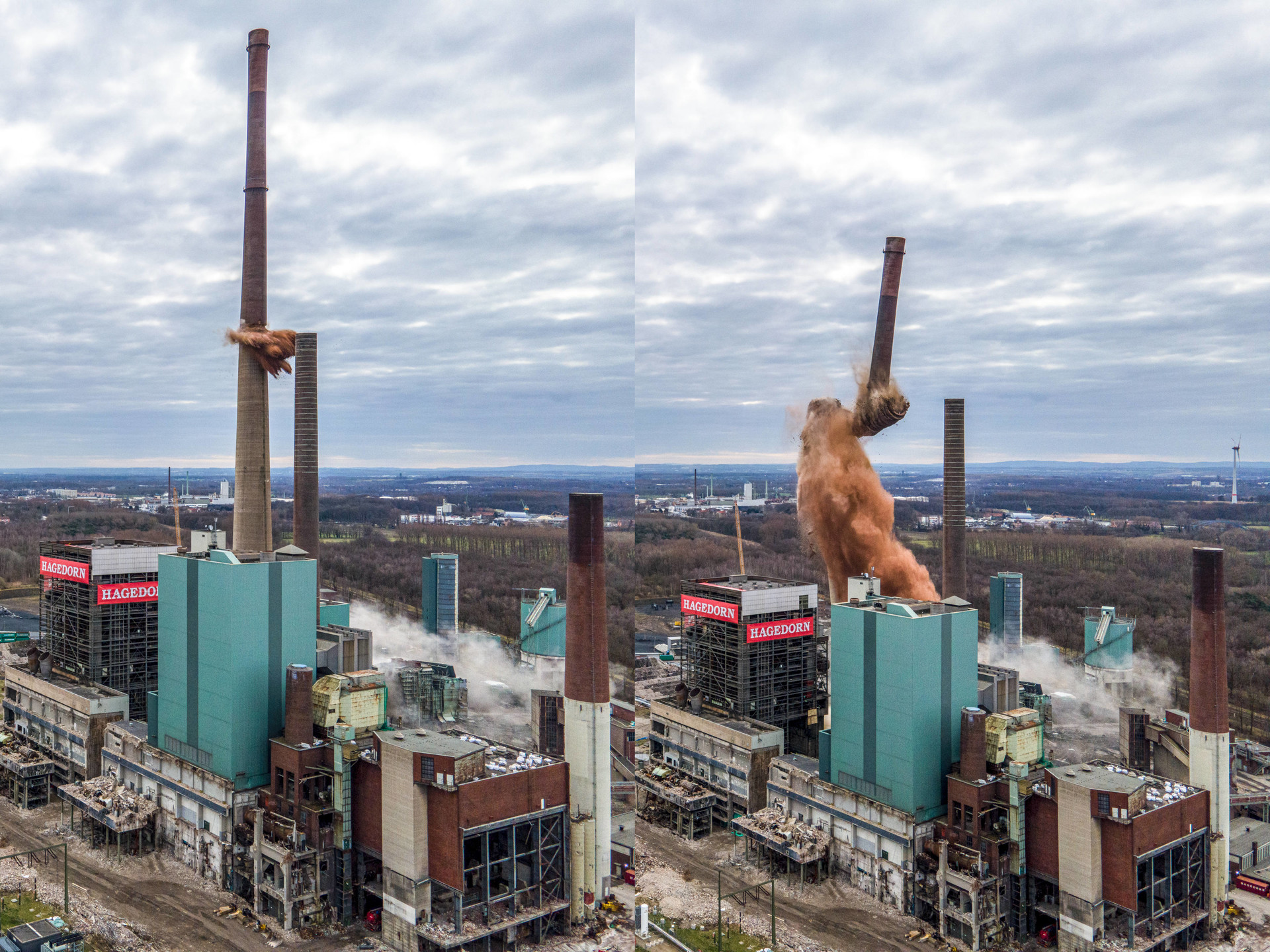

Ende eines Kamin-Riesen: 250 Meter hoch war der Schlot des ehemaligen Braunkohle-Kraftwerks in Lünen. Seit Kurzem ist diese imposante Landmarke im Ruhrgebiet verschwunden.


Weitere Informationen: Liebherr-Werk Ehingen GmbH | © Fotos: Liebherr | Hagedorn
