Liebherr-Raupenkran LR 1500

Flexibel bei Montage-arbeiten und Schwerlast

Ehingen / Donau, 17.09.2020 - "Stark – kompakt – einfach", so bewarb Liebherr den Raupenkran LR 1500 bei seiner Markteinführung auf der Bauma 2016. Das Gesamtkonzept des 500-Tonnen Gittermastkranes ist auf Einfachheit in allen Bereichen und eine hohe Wirtschaftlichkeit ausgelegt. Mit zwei Einsätzen innerhalb von einer Woche bestätigt die HKV Schmitz + Partner GmbH aus Köln, dass das Liebherr-Konzept aufgegangen ist: Zunächst die Demontage eines 76 Meter hohen Turmdrehkrans in der MesseCity in Köln Deutz, und dann, nur vier Tage später, der Schwerlasthub einer Dampftrommel im Kölner Hafen Worringen.  Nur wenige Tage später hob der Liebherr 500-Tonner Trägerpakete der sich im Abbruch befindlichen Viktoriabrücke in Bonn aus. Von dort ging er in die Windkraft nach Unkenbach.


Bauforum24 Artikel (16.09.2020): Liebherr Gittermastkrane


liebherr-hkv-lr1500-construction-crane-300dpi (1920).jpg
Baukranmontage: HKV demontiert einen 76 Meter hohen Turmdrehkran in der MesseCity in Köln Deutz.

Geschäftsführer Michael Schmitz ist voll des Lobes für seinen 500-Tonnen Raupenkran: „Dass man in nur einer Woche zwei Einsätze absolvieren kann, spricht natürlich für die optimale Transportlogistik und die schnelle Rüstzeit des LR 1500“.

Für Baukranmontagen sind Raupenkrane dieser Größenordnung normalerweise nicht die erste Wahl. Aber in diesem Fall war es die wirtschaftlichste Lösung. „Da wir mit der Raupe nach dem Rüsten des Auslegersystems näher an den Turmdrehkran heranfahren und so die Ausladung verkürzen konnten, war dieser Lastfall im Vergleich zu großen Teleskopkranen, zum Beispiel einem LTM 1750-9.1, mit weniger Aufwand möglich“, erklärt Schmitz.

Bei der Demontage der Drehbühne und des Turms mit jeweils 12,5 Tonnen Gewicht war dennoch einer Ausladung von 65 Metern und einer Hakenhöhe von 86 Metern zu bewältigen. Der Ausleger des Baukrans war mit 18 Tonnen zwar schwerer, die Ausladung war mit 54 Metern jedoch um einiges geringer.

liebherr-hkv-lr1500-ship-300dpi (1920).jpg

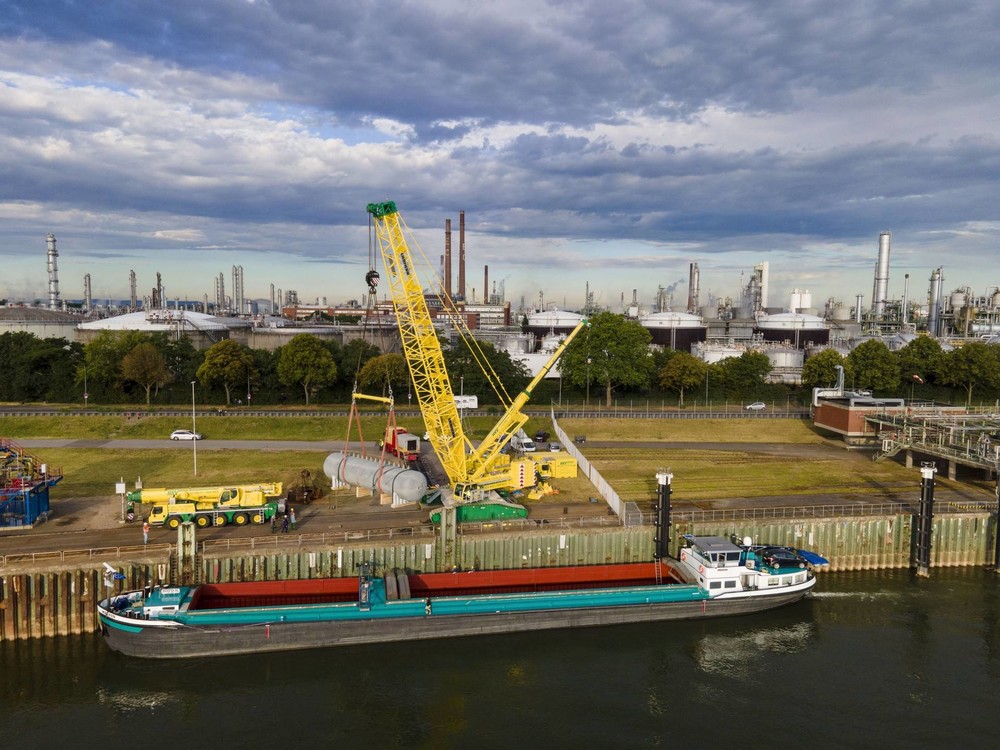

Schwerlast: Der LR 1500 entlädt eine Dampftrommel von einem Binnenschiff im Kölner Hafen Worringen.

Nach dem zügigen Abrüsten des LR 1500 mit seinem über 100 Meter langem Auslegersystem SLF, 40 Tonnen Zentral- und 170 Tonnen Drehbühnenballast ging es dann rund 30 Kilometer weiter zum Hafen Worringen. Die Aufgabe war die Entladung einer 120 Tonnen schweren Dampftrommel aus einem Binnenschiff und die Verladung auf ein Schwertransportfahrzeug. Dazu wurde der LR 1500 mit einem 30 Meter S-Hauptausleger und 40 Tonnen Zentral- sowie 130 Tonnen Drehbühnenballast aufgebaut.

Kurze Zeit später wurde der LR 1500 für mehrere Nachteinsätze in Bonn gerüstet. Aufgabestellung hier war der Aushub von Brückenträgern, welche im Zuge der Sanierung der Viktoriabrücke abgebrochen wurden, um Platz für den Neubau zu schaffen. Für das Ausheben der bis zu 60 Tonnen schweren Trägerpakete bei einer Ausladung von 67 Metern kam das SL2DB-System mit bis zu 280 Tonnen Schwebebballast zum Einsatz. Zudem kam hier der teilbare Derrickballast VarioTray, den Liebherr auf Anregung von HKV für den

LR 1500 entwickelt hat, zum Zuge. Nach dem Heranholen der Trägerpakete, welche mittels Spreizsystem an den Kranhaken angeschlagen worden waren, konnte der VarioTray aus der Schwebeballastpalette ausgebolzt werden. So konnten die Träger mit lediglich 90 Tonnen Ballast auf der Baufläche abgelegt werden.

liebherr-hkv-lr1500-bridge-300dpi (1920).jpg
Brückenbau: Der LR 1500 ist mit SL2-Ausleger und Derricksystem ausgerüstet, um die Trägerpakete einer Brücke auszuheben.

Nach diesen vielfältigen Aufgabenstellungen ging es für den LR 1500 nun in die Windkraft: Beim ersten Projekt arbeitete der Raupenkran mit dem starken SL4DFB-System, mit Derrick und Schwebeballast. Hier war an einer Windkraftanlage mit 128 Metern Nabenhöhe ein 30 Tonnen schweres Getriebe zu tauschen. Anschließend ging es mit SL3F, einem einfachen Hauptausleger und fester Spitze, zur nächsten Anlage. Auch bei diesen Projekten zeigte sich die Flexibilität des LR 1500 bei den unterschiedlichsten Anforderungen.

Um in der Zukunft noch flexibler in der Windkraft arbeiten zu können, hat Liebherr in Zusammenarbeit mit HKV ein Update für den LR 1500 entwickelt: Künftig können nun an Anlagen bis zu 145 Metern Nabenhöhe Servicearbeiten durchgeführt werden.

Die HKV Schmitz + Partner GmbH mit Hauptsitz in Köln beschäftigt 48 Mitarbeiterinnen und Mitarbeiter und betreibt 26 Liebherr-Krane. Das Flaggschiff im Fuhrpark ist der Raupenkran LR 1500. Neben Kranarbeiten führt das 1995 gegründete Familienunternehmen auch Schwertransporte sowie Montagearbeiten und Projektplanungen durch.

liebherr-hkv-lr1500-windpower-300dpi (1920).jpg

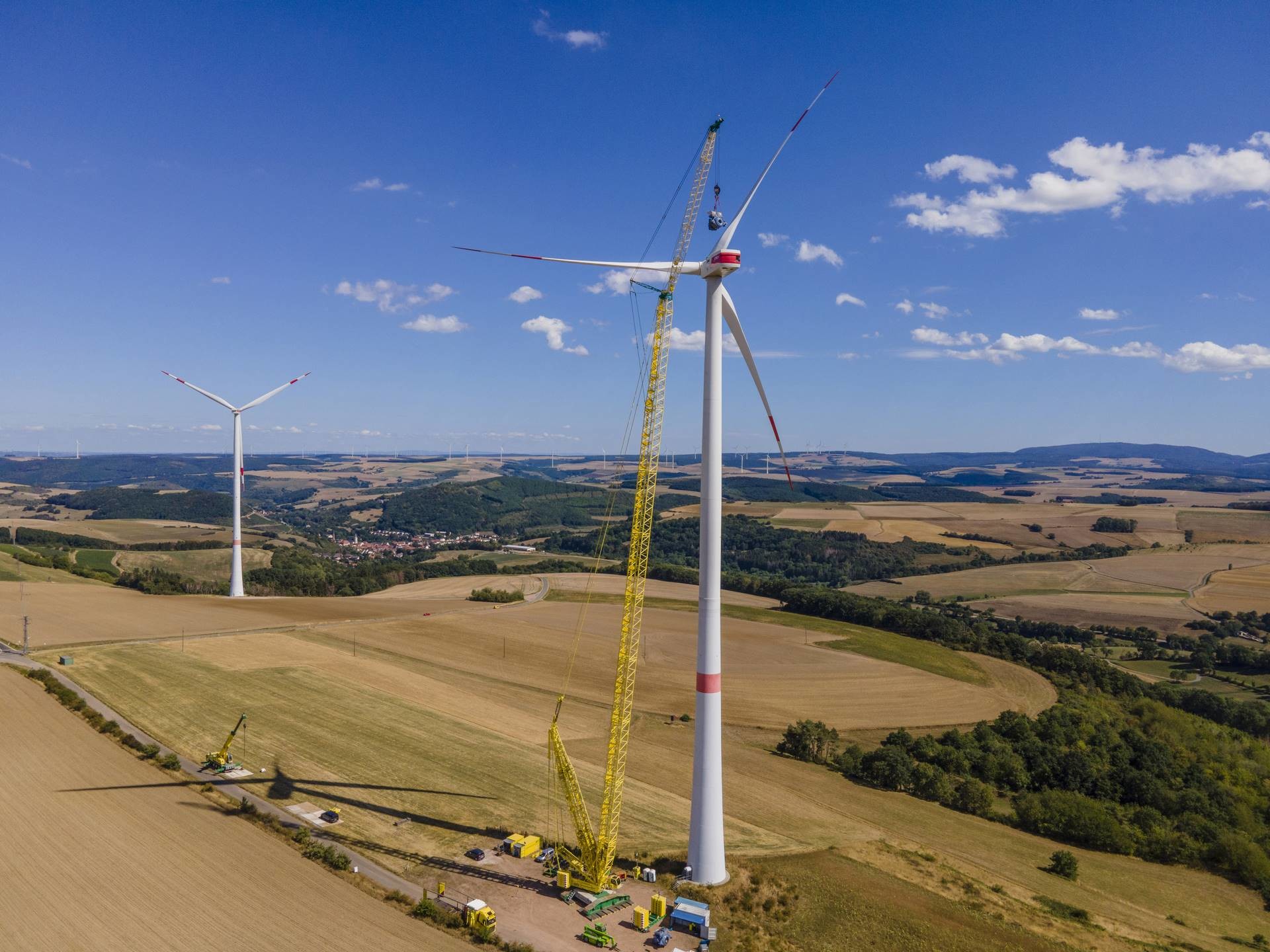

Windkraft: Der LR 1500 tauscht mit SL4DFB-System ein Getriebe.



Weitere Informationen: Liebherr-Werk Ehingen GmbH   | © Fotos: Liebherr
