Symmetrischer Schnellwechsler SQ70

Lehnhoff erweitert seine S-Klasse

Baden Baden, 27.05.2019 - Der symmetrische Schnellwechsler SQ70 feierte auf der diesjährigen bauma seine Publikumspremiere. Mit dem Gerät für Bagger von 22 bis 32 Tonnen setzt der Anbaugeräte-Spezialist Lehnhoff seine SQ-Modellreihe fort, die das Unternehmen mit einer Prototypen-Präsentation auf der bauma vor drei Jahren startete. Lehnhoff bietet seine SQ-Schnellwechsler, die dem offenen S-Industriestandard entsprechen, mit Fokus auf der vollhydraulischen Ausführung an, ebenfalls erhältlich sind die hydraulische Variante (SQH) und die mechanische Version (SQM). Die SQ-Wechsler sind kompatibel mit allen symmetrischen mechanischen Werkzeugen, die dem S-Standard folgen. Die symmetrischen Schnellwechsler SQ65 und SQ70 decken die Baggerklassen von 12 bis 32t ab, sind seit der bauma 2019 lieferbar und hauptsächlich für internationale Märkte vorgesehen.


Bauforum24 Artikel (13.11.2018): Lehnhoff Tilt-Schnellwechsler


LH1904_Anbaugeraete (Kopie).jpg

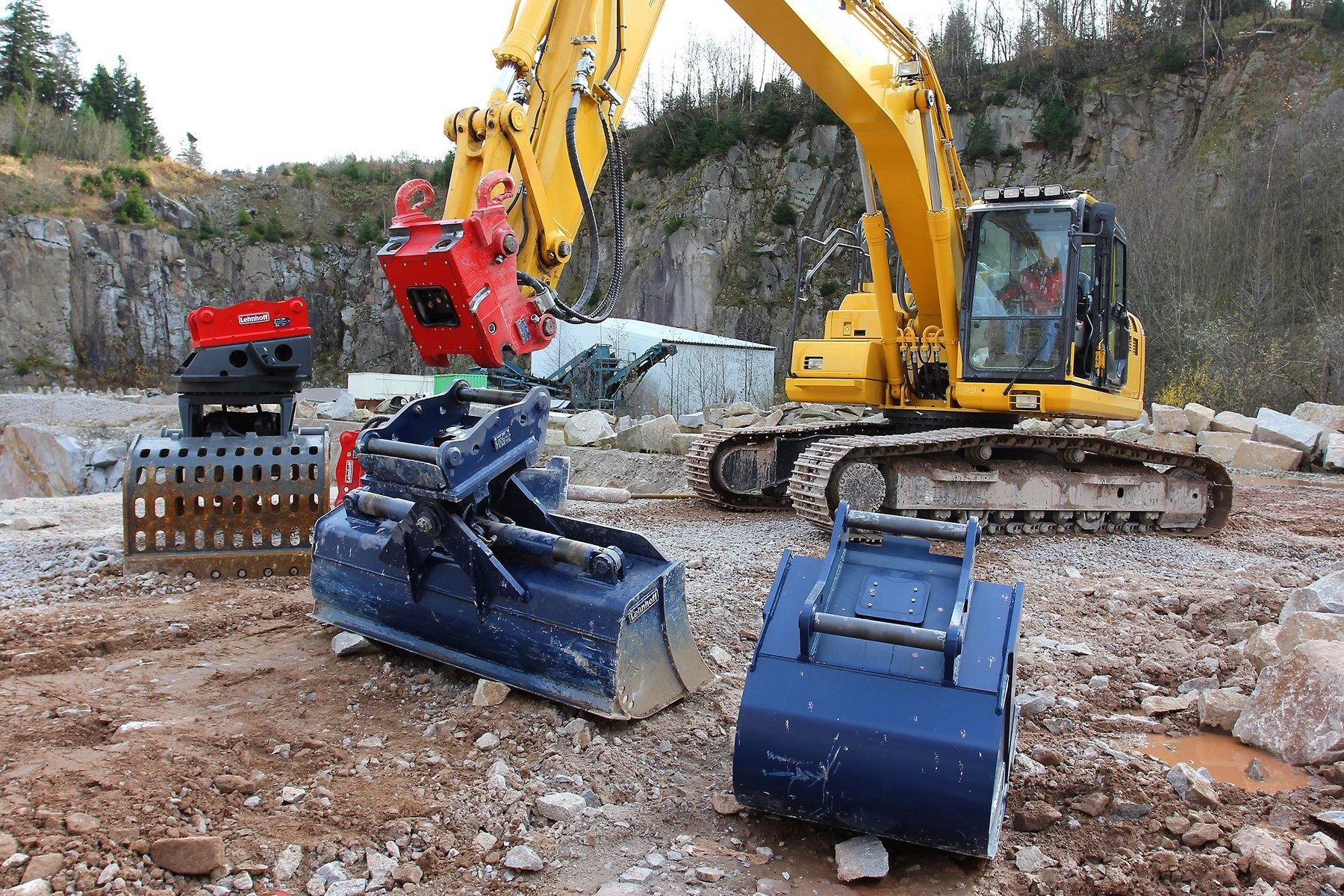

Mühelos und sicher wechselt der Baggerführer zwischen Sortiergreifer, Grabenräumlöffel und Tieflöffel

Hauptaugenmerk legt Lehnhoff bei seinen neuen SQ-Wechslern aufgrund zunehmender Automatisierungsprozesse auf Baustellen auf die vollhydraulische Variante. Hier kommt die gleiche bewährte Kurzhubventiltechnik zum Einsatz, die Lehnhoff bereits in den im mitteleuropäischen Raum etablierten Lehnhoff Variolock Schnellwechslern verbaut hat. Einzigartig ist hier, dass sich durch die ebenfalls sysmmetrische angeordnete Ventiltechnik bei Bedarf auch hydraulische Anbaugeräte wie Grabenräumlöffel um 180° gedreht anbauen lassen. Darüber hinaus ist es Full-Liner Lehnhoff gelungen, beim S-Standard für schwere Bagger auch eine rein mechanische Variante zu entwickeln. Das wurde durch eine einzigartige selbst nachstellende Verriegelungstechnik erreicht, die neuerlich die Innovationskraft des Unternehmens aus Baden-Baden belegt.

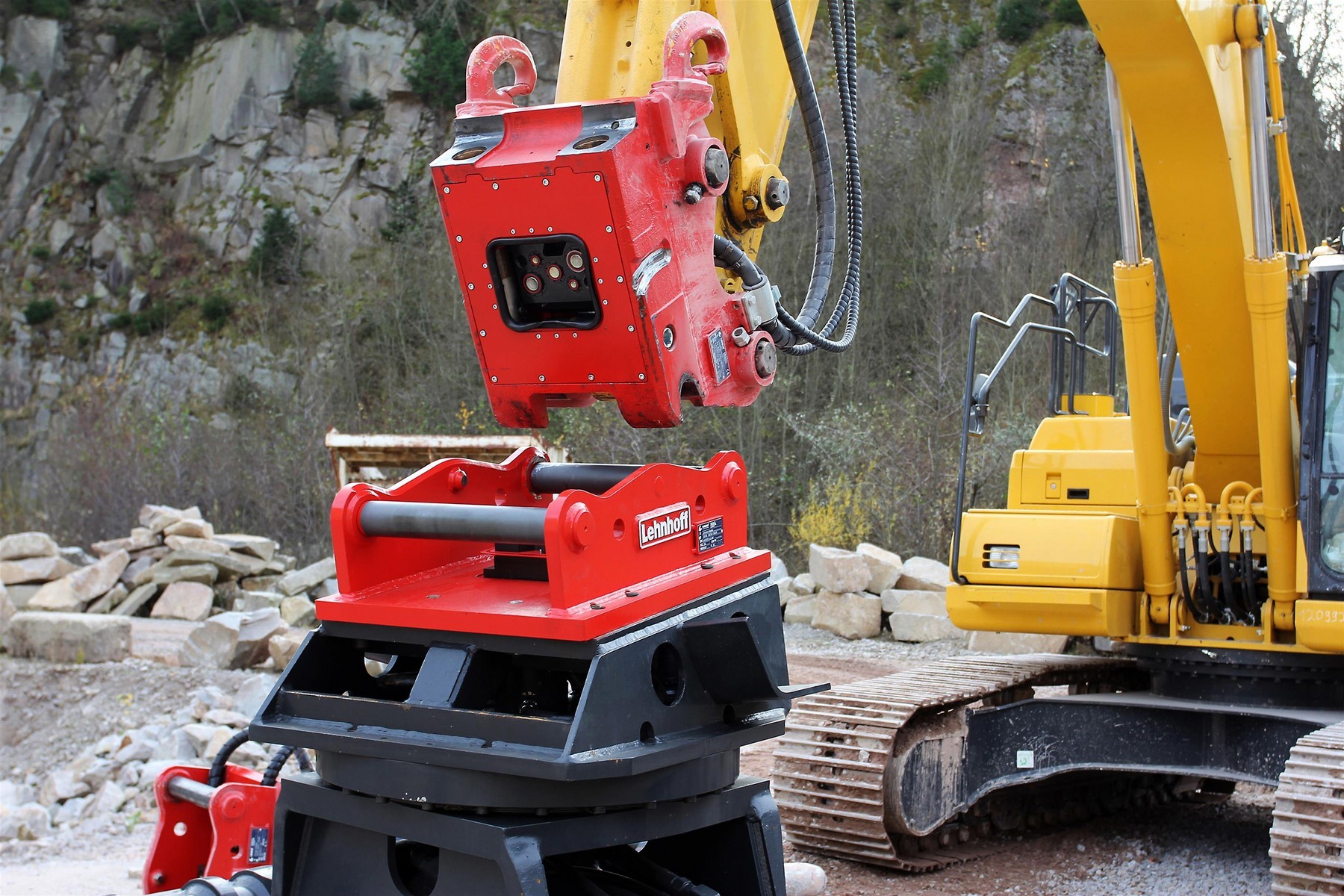

LH1904_Kupplungsvorgang (Kopie).jpgVollhydraulischer SQ70 an einem 21-t-Bagger mit im Gehäuse integrierter Ventiltechnik

Alle drei Varianten der SQ-Wechsler bestehen aus robusten, wartungsarmen Komponenten und verfügen laut Hersteller über eine sichere Verriegelung mit Totpunkt-Mechanismus. Beim vollhydraulischen bzw. hydraulischen Schnellwechsler ist dank des Zusammenspiels aus Betätigung über den hydraulischen Aktuator und der mechanischen Totpunktverriegelung kein ständiger Verriegelungsdruck notwendig.

Lehnhoff soll seinen Kunden garantieren, dass für alle Anbaugeräte die passenden SQ-Adapter verfügbar sind, entweder als Adapterrahmen, als Schweißadapter oder als Schraubadapter mit Bohrbild. Wie üblich können bei beiden hydraulischen Ausführungen die Anbaugeräte bequem aus der Kabine heraus ver- und entriegelt werden.

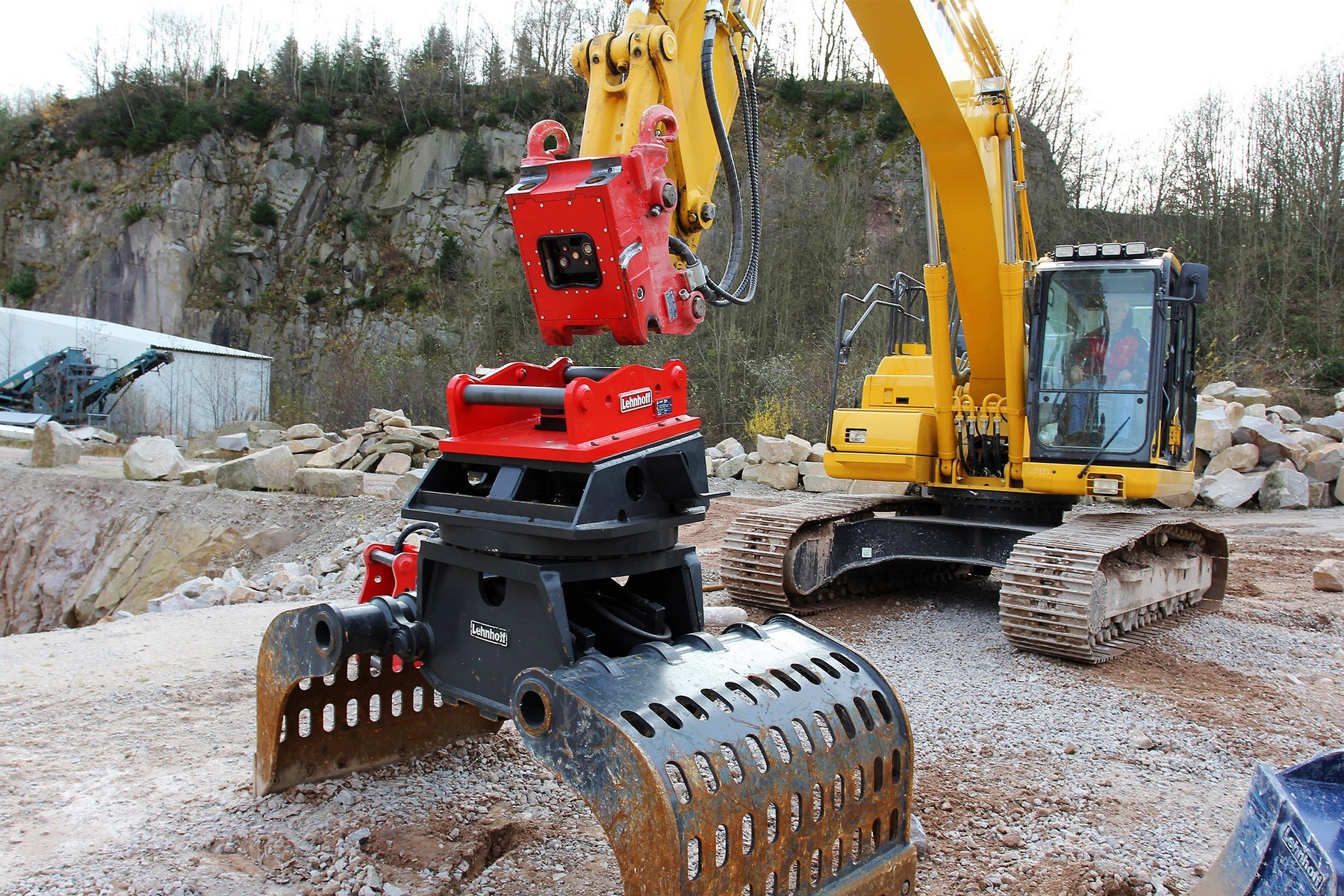

LH1904_Sortiergreifer (Kopie).jpgIn Sekundenschnelle ist der Sortiergreifer maximal flexibel einsetzbar

Den symmetrischen Schnellwechsler SQ65 für Bagger von 12 bis 22 Tonnen hatte Lehnhoff bereits auf der bauma 2016 vorgestellt. Zusammen mit dem neuen SQ70 bietet Lehnhoff mit seiner SQ-Serie damit für alle Bagger von 12 bis 32 Tonnen einen passgenauen symmetrischen Schnellwechsler. Das Unternehmen plant, seine SQ-Reihe noch deutlich auszuweiten.

LH1904_SQ_System (Kopie).jpg

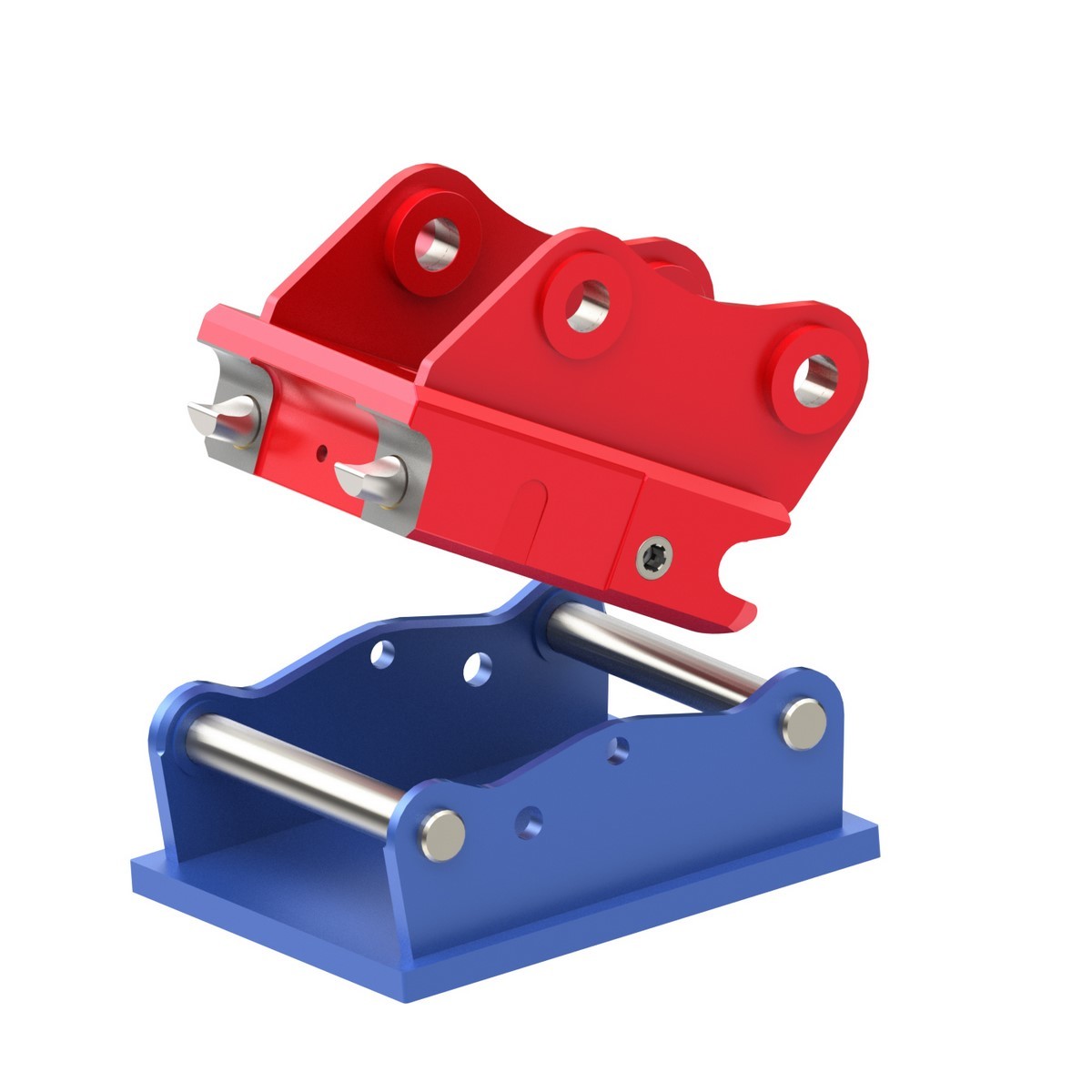

Die neuen vollhydraulischen Schnellwechsler sind seit der bauma für die Baggerklassen von 12 bis 32t verfügbar

In Kombination mit den neuen Wechslern sollen die Losbrechkräfte der Bagger nicht beeinträchtigt werden, außerdem eliminieren die SQ-Wechsler jegliches Spiel und machen laut Hersteller manuelles Nachjustieren überflüssig.

Weitere Informationen: Lehnhoff Hartstahl GmbH | © Fotos: Lehnhoff
