Vögele SUPER 1800-3i mit Big-MultiPlex-Ski

Formel 1-Rennstreckensanierung

Windhagen - Die Baumaßnahme auf dem Circuit de Spa-Francorchamps stellte alle Beteiligten vor besondere Herausforderungen, denn die Rennstrecke wurde nicht wie gewöhnlich am Reißbrett entworfen, sondern entstand vor über 100 Jahren unter Einbeziehung normaler Straßen. Geschäftsführer Jarno Zaffelli, dessen Unternehmen Dromo Circuit Design das Projekt ausführte, betont, dass die Sanierung vor allem auf Grund der Steigungen und Gefälle sehr anspruchsvoll ist.


Bauforum24 TV Video (28.10.2022): WIRTGEN auf der Bauma 2022

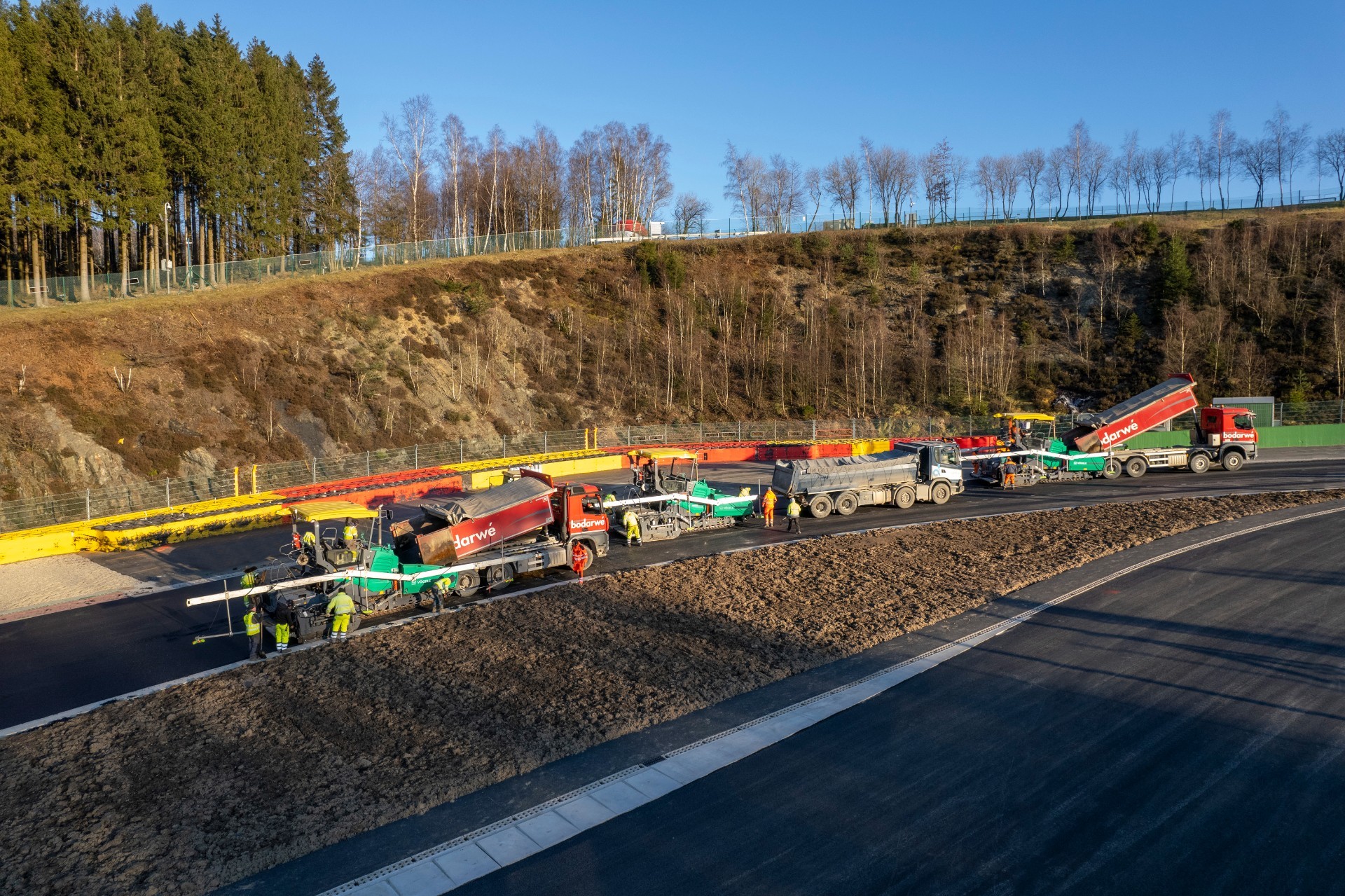

Luftaufnahme der neuen Motorrad-Kurven T8Moto und T9Moto auf der traditionsreichen Rennstrecke Spa-Francorchamps: Die Deckschicht wird von drei SUPER 1800-3i im Heiß-an-heiß-Verfahren nahtlos eingebaut.

Wirtgen Group Maschinen erstellen neue Deckschicht auf dem Circuit de Spa-Francorchamps

Die anspruchsvolle Rennstrecke im belgischen Spa-Francorchamps wurde mit dem Ziel saniert, die Attraktivität für die Zuschauer und vor allem die Sicherheit für die Rennfahrer zu erhöhen.

Es gibt extreme Abschnitte mit 20 % Steigung, wie zum Beispiel die legendäre Kurvenkombination Eau Rouge und Raidillon. Eine andere Herausforderung gab es in der Spitzkehre La Source (die Quelle), weil hier Quellwasser auf die Strecke gelangt. Um größtmögliche Sicherheit für die Fahrer auf dem schwierigen Circuit de Spa-Francorchamps zu gewährleisten, wurden höchste Ansprüche an Ebenheit und Griffigkeit der Asphaltdecke gestellt.

Die legendäre Formel-1-Steilkurve Raidillon mit 20 % Steigung gehört zu den großen Herausforderungen des Einbaus. Oben auf der Kuppe die neue Zuschauertribüne.

Mit Erfahrung und Know-how ins Rennen um Qualität
Mit dem Asphalteinbau wurde das belgische Unternehmen Bodarwé beauftragt. Die Höhenunterschiede im kurvenreichen Streckenverlauf sind nicht nur für die Rennfahrer eine Herausforderung, sondern auch für die Einbaumannschaft. „Wir arbeiten seit vielen Jahren mit Bauunternehmen, die Maschinen der Wirtgen Group einsetzen. Wir kennen die Maschinen sehr gut und wissen, was sie in Sachen Qualität und Zuverlässigkeit leisten“, erklärt Zaffelli.

Hohe Anforderungen für optimale Ergebnisse beim Deckschichteinbau
Von Eau Rouge in der Senke bis hoch zur berühmten Formel-1-Steilkurve Raidillon sollte auf einer Strecke von 505 m eine neue Deckschicht eingebaut werden. Hinzu kamen 206 m im Bereich der Formel-1-Kurve T9Car im Norden sowie die neu gebauten Motorrad-Kurven T8Moto und T9Moto auf einer Länge von 701 m. Um die Teilabschnitte in optimaler Qualität einzubauen, wurden folgende Vorgaben an die Einbaumannschaft gestellt: Der Einbau hat nonstop mit einer Geschwindigkeit zwischen 3 und 4 m pro Minute zu erfolgen. Die Temperatur des Asphaltgemischs wurde auf 180 °C festgelegt, um auch bei den zu dieser Zeit vorherrschenden niedrigen Außentemperaturen ein ausreichend großes Verdichtungsfenster zu haben. Gefordert waren außerdem die lückenlose Kontrolle und Dokumentation der Temperatur der eingebauten Deckschicht.

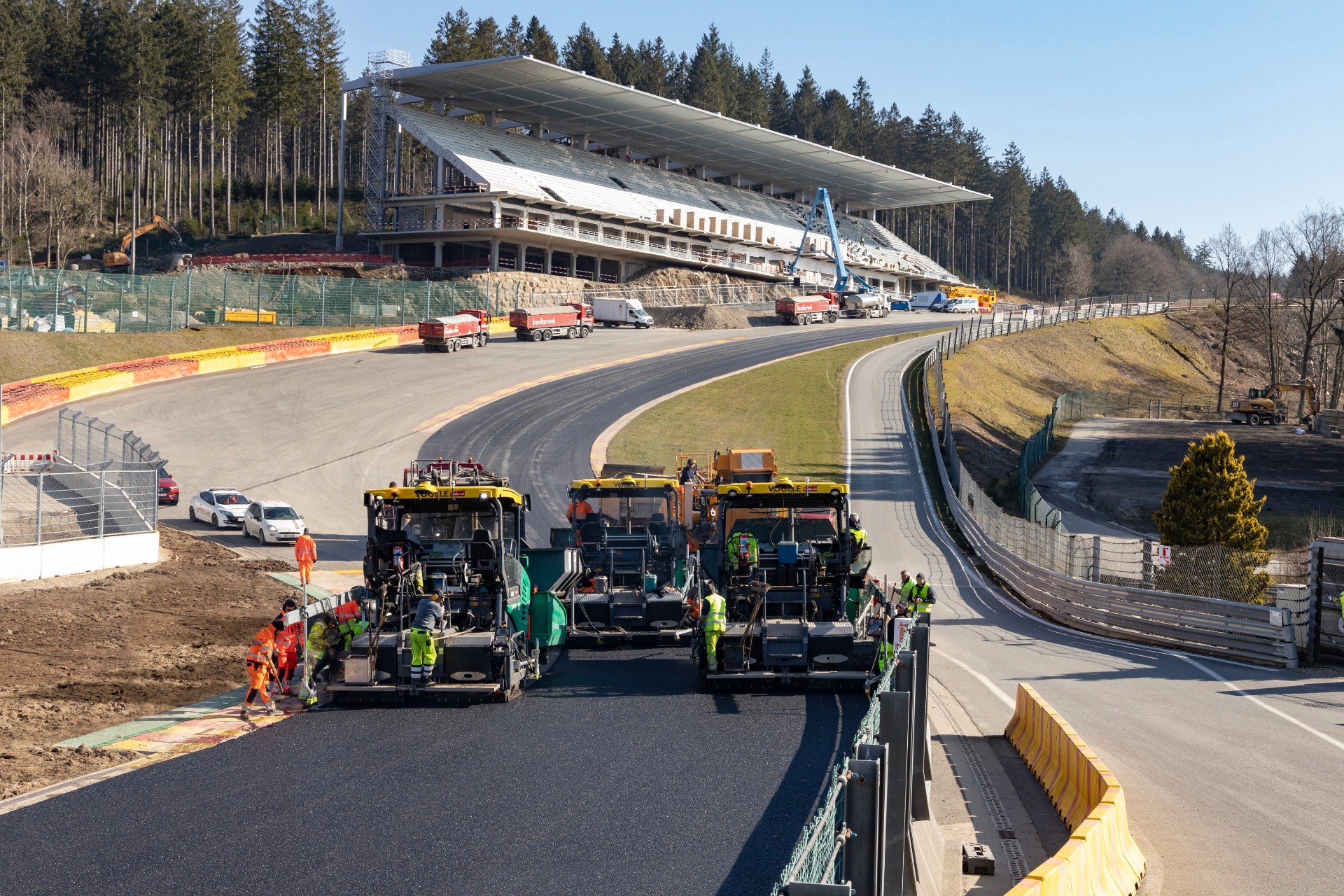

Optimale Nivellierung: Alle drei Vögele Fertiger sind mit einem Big-MultiPlex-Ski ausgestattet – für ein Maximum an Ebenheit.

Benninghoven Anlage für Spezial-Mischgut
Für die Qualität eines Formel-1-Streckenbelags spielt die Zusammensetzung des Mischguts eine entscheidende Rolle. Die Rezeptur mit dem Codenamen „Le Noir“ wurde nach dem Reglement des Welt-Motorsportverbandes FIA von Dromo speziell für Spa-Francorchamps entwickelt. Sie ist ein wohl gehütetes Geheimnis. Gemischt wurde in der Asphaltmischanlage der Bodarwé-Tochterfirma Boreta S.A. Die Benninghoven Anlage vom Typ TBA 4000 zeichnet sich durch höchste Qualitäts- und Fertigungsstandards sowie durch eine große Optionsvielfalt aus.

Drei Vögele SUPER 1800-3i u. a. mit Big-MultiPlex-Ski ausgestattet
Nachdem die Deckschicht in den entsprechenden Streckenabschnitten durch eine Wirtgen Fräse vom Typ W 220i – mit dem Frästiefenregler LEVEL PRO ACTIVE und 3D-Steuerung – ausgebaut wurde, kamen drei Vögele SUPER 1800-3i zum Einsatz. Es galt drei Bahnen à 4,1–4,3 m im bewährten Heiß-an-heiß-Verfahren nahtlos einzubauen.

Ausgestattet waren die drei Fertiger jeweils mit einer Ausziehbohle AB 500 TV und mit jeweils einem Big-MultiPlex-Ski für ein Maximum an Ebenheit in Längsrichtung. An den variablen Trägern des Big-MultiPlex-Ski wurden drei Ultraschall-Multi-Sensoren angebracht, die jeweils auf der Binderschicht bzw. der benachbarten Deckschicht abgetastet und für einen präzisen Einbau gesorgt haben.

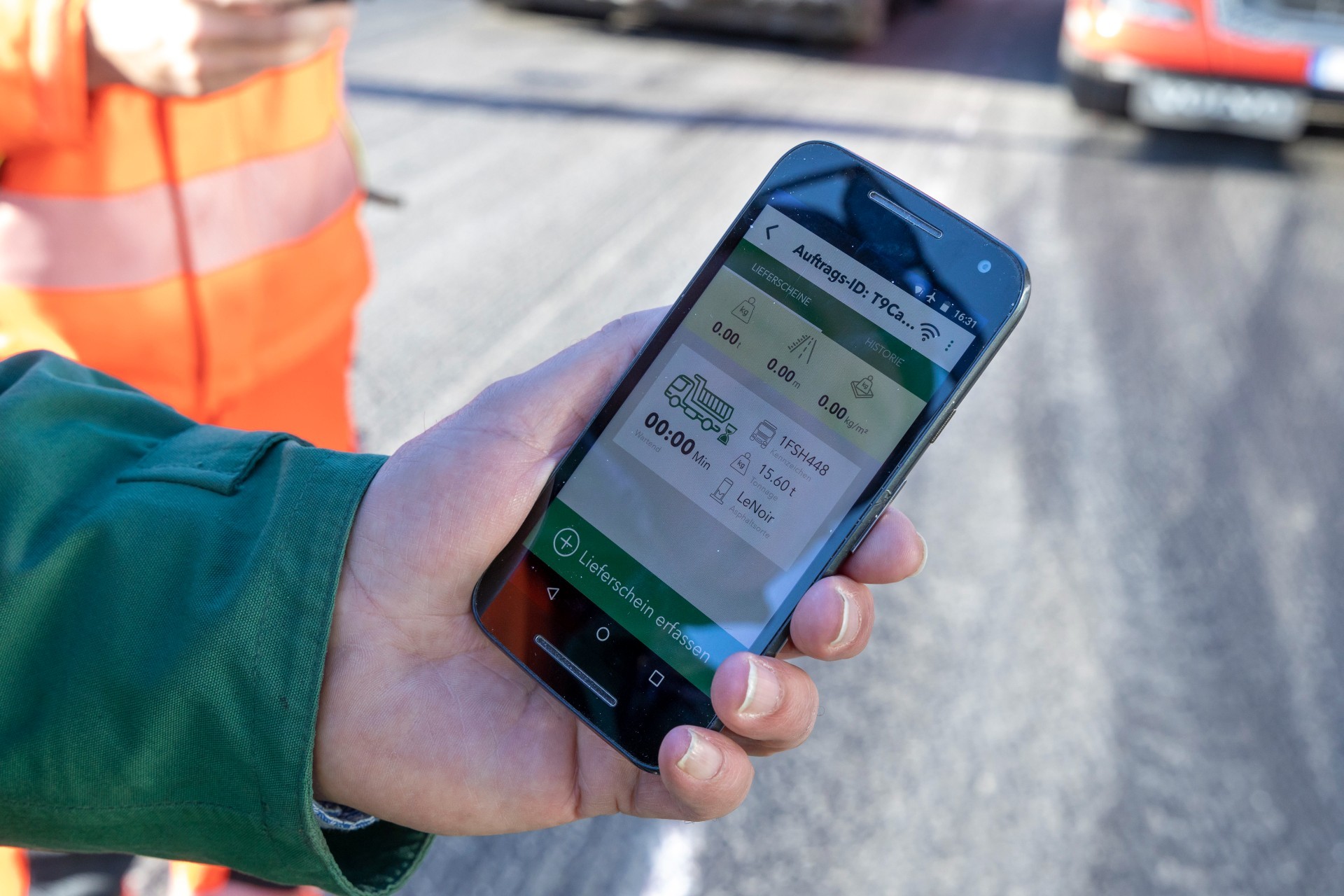

Mit WITOS Paving Docu behält die Einbaumannschaft immer die volle Kontrolle über Logistik und Einbautemperatur.

Volle Kontrolle mit WITOS Paving Docu und Roadscan
Zur Kontrolle und Dokumentation der Einbautemperatur wurden die drei Fertiger mit WITOS Paving Docu inklusive Temperatur-Messsystem RoadScan ausgestattet. Neben der Asphalttemperatur konnten mit dem System die Einbauparameter Geometrie, Fläche, Strecke und verlegte Asphaltmengen festgehalten werden. Bauleiter Sébastien Dandrifosse von Bodarwé zeigte sich zufrieden: „WITOS Paving Docu ist wirklich gut geeignet, um die Temperatur direkt auf der Baustelle zu kontrollieren, denn hier brauchen wir die Informationen, damit wir bei Abweichungen direkt gegensteuern können.“

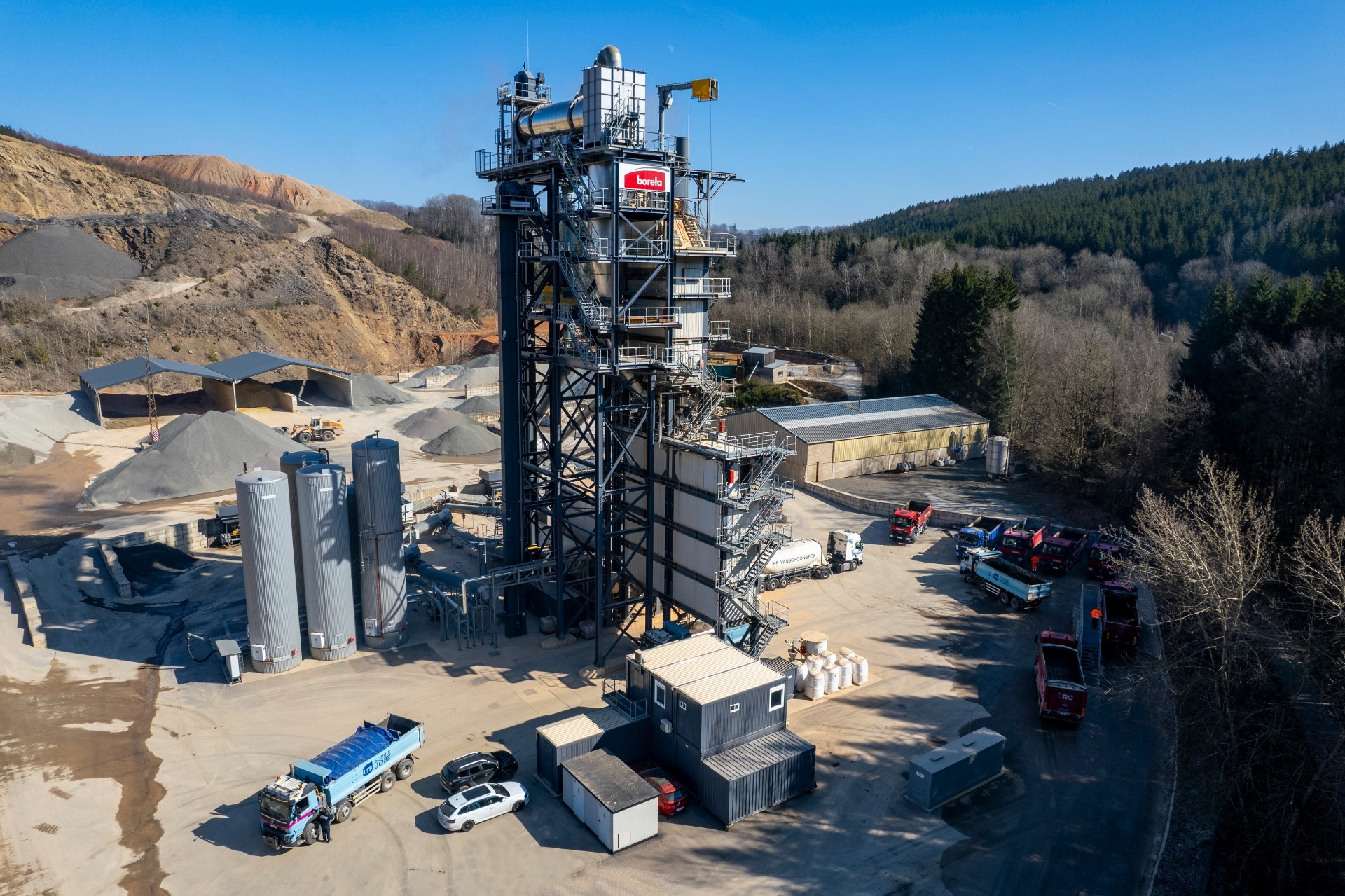

Höchste Qualitäts- und Fertigungsstandards für die Asphaltmischung: Die Benninghoven Anlage vom Typ TBA 4000 wurde als erste im neuen Benninghoven Werk in Wittlich produziert.

Teamwork für die Königsklasse
Maschinen und Menschen arbeiteten auf der legendären Rennstrecke in den belgischen Ardennen auf höchstem Niveau. Die Anforderungen waren groß, doch die Bediener haben mit ihren Maschinen und der Technik alle Herausforderungen gemeistert. Auch der Support der Wirtgen Group überzeugte die Rennstrecken-Designer wie Jarno Zaffelli zusammenfasst: „Die Unterstützung durch die Techniker war sehr gut und extrem wichtig. Es ist sehr beruhigend, wenn einem diese Experten zur Seite stehen während eines Einbaus, den wir nicht so einfach wiederholen können.

Weitere Informationen: Wirtgen | © Fotos: Wirtgen
