Raumkünstler Demag CC 3800-1

Gittermast Raupenkran hebt Brückenteile

Zweibrücken, 28.03.2019 - Der Aufbau schwerer und hubstarker Krane soll vor allem beim Aufrichten des Hauptauslegers viel Platz beanspruchen. Wenn auf engen Baustellen buchstäblich jeder Meter zählt, kann dies schnell zu einer erheblichen Herausforderung werden. Beim Ersatzneubau der Lahntalbrücke an der A45 bei Dorlar löste der Krandienstleister Wiesbauer aus Bietigheim-Bissingen dieses Platzproblem mit dem Demag CC 3800-1, der den erforderlichen 84 Meter langen Hauptausleger platzsparend ohne Superliftgegengewicht aufrichten konnte.


Bauforum24 Artikel (20.02.2019): Demag AC 45 City Kran

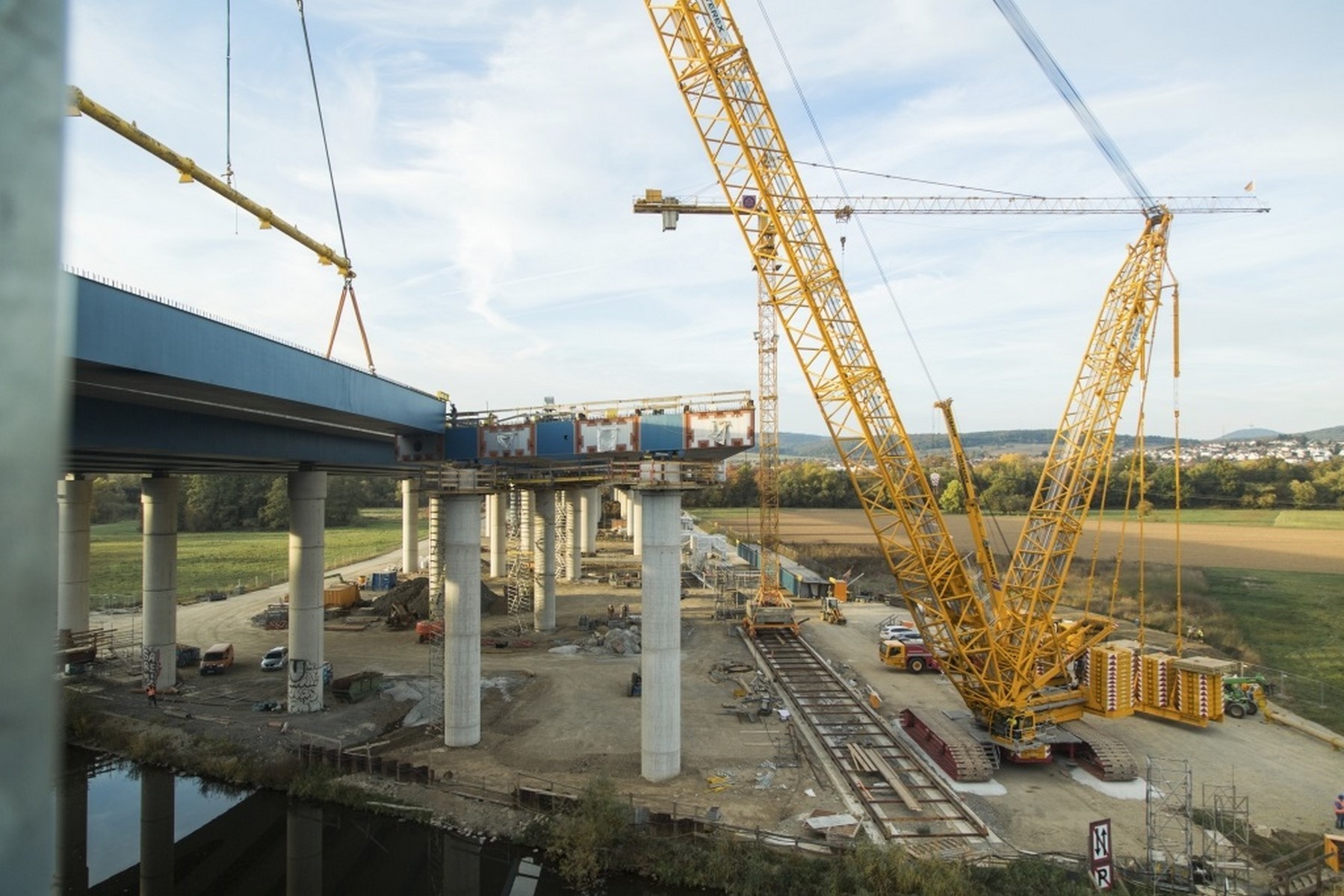

Demag CC 3800-1 JS Wiesbauer Lahnau (1920).jpg
Demag CC 3800-1 mit 84 Meter langen Hauptausleger

„Bei Lastgewichten von  96 bis 148 Tonnen, die mit Ausladungen von 40 bis 64 Metern gehoben werden mussten, führte auf dieser Baustelle am Einsatz eines Raupenkrans der 650-Tonnen-Klasse trotz der beengten Platzverhältnisse kein Weg vorbei“, bringt es Marco Wilhelm, Prokurist bei Wiesbauer, auf den Punkt. Die Entscheidung fiel dabei auf den Demag CC 3800-1 Gittermast-Raupenkran, der bei seiner Arbeit von einem AC 160-5 All-Terrain-Kran aus gleichem Hause unterstützt wurde. Doch bevor der CC 3800-1 auf die Baustelle verbracht werden konnte, musste zunächst einmal sein Stellplatz präpariert werden: „Da die Lahn in unmittelbarer Nähe der Baustelle entlangfließt, war der Untergrund nicht ausreichend tragfähig für unser schweres Einsatzgerät. Deshalb haben wir den vorgesehenen Stellplatz des Krans zuvor mit einem Betonfundament befestigt“, erklärt Marco Wilhelm

225 Tonnen Zentralballast
Dort konnte der Kran dann sicher in der Konfiguration LSL 1 mit 84 Meter Hauptausleger und 36 Meter Superlift-Ausleger, 50 Tonnen Zentralballast und 225 Tonnen Gegengewicht aufgebaut werden. Dabei waren die 225 Tonnen Gegengewicht von entscheidender Bedeutung. „Das extrem hohe Gegengewicht ermöglichte es uns, den Hauptausleger ohne zusätzliches Superliftgegengewicht aufzurichten. Durch den Verzicht des Superliftgegengewichts beim Aufrichten aber auch beim Aufnehmen der Lasten vergrößerte sich der nutzbare Arbeitsbereich des Krans ganz erheblich, wodurch der Einsatz dieses großen Raupenkrans auf der engen Baustelle erst möglich wurde“, erläutert Marco Wilhelm. Erst zu einem späteren Zeitpunkt wurde der Superliftballast benötigt.

Zwischen Lahn und Bahn
So war das Wiesbauer Team in der Lage, mit dem Demag CC 3800-1 Kran alle anstehenden Hübe problemlos durchzuführen. Insgesamt waren für den Bau der zwei Brückenabschnitte zwei separate Einsätze an zwei unterschiedlichen Kran-Stellplätzen erforderlich: Einmal mussten die Stahl-Bauteile über die Lahn gehoben werden und einmal über eine parallel verlaufende Bahnlinie. Pro Einsatz wurden jeweils ein Stahlbrücken-Querträger und vier Stahlbrücken-Längsträger eingehoben. Die Hübe liefen dabei immer nach demselben Schema ab: Wegen der beschränkten Platzverhältnisse hob der Demag CC 3800-1 Kran die bis zu 54 Meter langen und 96 bis 148 Tonnen schweren Stahlträger ohne angeschlagenes Superliftgegengewicht von den eingesetzten SPMT-Einheiten an und schwenkte anschließend bis zur Aufnahmeposition des bereitstehenden Superlift-Gegengewichtsrahmen, der mit 325 Tonnen bestückt war. Dieser wurde angeschlagen, so dass der Demag CC 3800-1 die Bauteile dann in einem erneuten Schwenk auf rund 22 Meter Höhe heben und auf den Absetzpunkten der Brücke ablegen konnte. Die Ausladungen betrugen dabei zwischen 40 und 64 Meter. Wegen ihrer Länge waren die Träger an 20 beziehungsweise 25 Meter langen Traversen angeschlagen, mit denen die erforderliche Präzision der Hübe sichergestellt werden konnte.

Enge Zeitfenster
Um den Bahnverkehr möglichst wenig zu beeinträchtigen, standen dem Wiesbauer-Team für die meisten Hübe nur eng begrenzte Bahnsperrpausen während der Nacht zur Verfügung. Trotz der engen Zeitfenster und der nicht minder engen Platzverhältnisse ist es dem Team gelungen, beide Einsätze innerhalb von nur fünf Wochen erfolgreich durchzuführen – und zwar inklusive Aufbauen, Heben, Abbauen sowie Umsetzen des Krans auf die andere Baustellenseite mit erneutem Aufbau und Abbau nach dem Heben des letzten Stahlträgers. „Das war schon eine tolle Leistung unserer Leute“, lobt Marco Wilhelm die Professionalität seines Teams, das die Einhaltung des Zeitplans der großen Routine der Mitarbeiter aber auch der Leistungsfähigkeit des eingesetzten Demag CC 3800-1 Krans verdankte – und den hervorragenden Wetterverhältnissen, die den schwierigen Einsatz ebenfalls begünstigten.

Weitere Informationen: Terex Deutschland GmbH  | © Fotos: Terex
