Stehr Plattenverdichter SBV 160-3

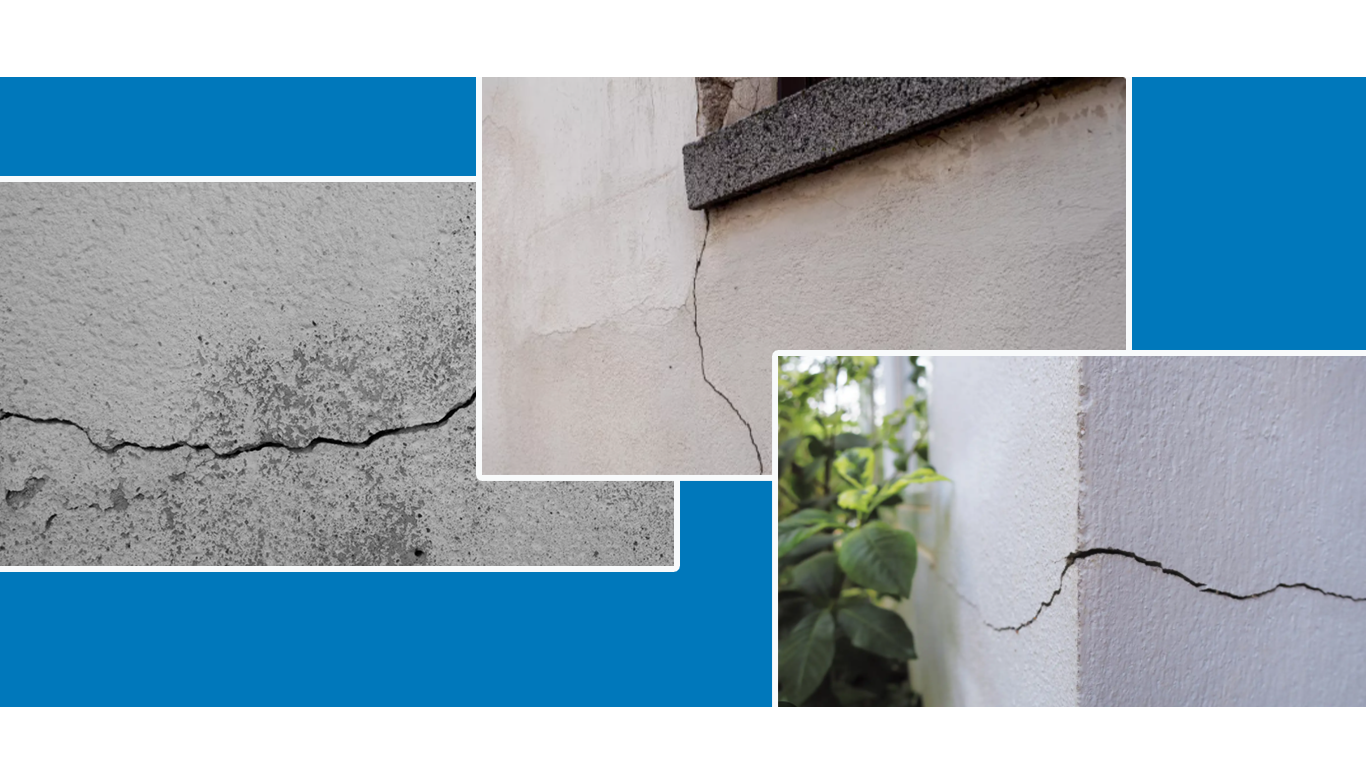

Kalbach/Fulda/Schwalmtal - Auf einer Baustelle des Fuldaer Unternehmens Wende Erdbau GmbH in Kalbach musste die Verdichtung des Baugrunds zunächst gestoppt werden. Beim Einsatz eines Walzenzugs waren durch die entstehenden Schwingungen sichtbare Risse in den Wänden eines unmittelbar angrenzenden Gebäudes aufgetreten. Die baubegleitende Erschütterungsüberwachung nach DIN 4150-3 zeigte entsprechende Werte, sodass die Arbeiten zum Schutz des Gebäudes unterbrochen wurden.

Bauforum24 Artikel (04.05.2026): Stehr Bodenstabilisierungsfräse SBF 24/6

Baustopp in Kalbach: Walzenzug verursachte Risse in Wänden von anstehendem Haus — Stehr Plattenverdichter rettet Projekt von Wende Erdbau

Für die Fortsetzung der Verdichtungsarbeiten setzte Wende Erdbau einen Plattenverdichter SBV 160-3 von Stehr Baumaschinen ein. Das Anbaugerät wurde über das vollhydraulische Schnellwechselsystem LIKUFIX an einem Liebherr L 509 Radlader mit High-Flow-Hydraulik betrieben.

Verdichtung mit vertikal gerichteter Hochfrequenz
Konventionelle Walzenzüge arbeiten mit rotierenden Unwuchten und übertragen dabei Schwingungen in den Baugrund. Insbesondere bei Arbeiten in unmittelbarer Nähe bestehender Gebäude können diese Schwingungen auch Fundamente und Wände erreichen.

Der Stehr SBV 160-3 arbeitet dagegen mit einer vertikal gerichteten Hochfrequenz von 70 Hz. Die Verdichtungsenergie wird dabei überwiegend senkrecht in den Untergrund eingeleitet. Dadurch sollen horizontale Schwingungen in Richtung angrenzender Bauwerke reduziert werden.

Auf der Baustelle in Kalbach wurden sowohl die Erschütterungen nach DIN 4150 als auch die Verdichtung nach der Technischen Prüfvorschrift für Boden und Fels im Straßenbau (TP BF-StB) messtechnisch überwacht.

Messungen während des Einsatzes

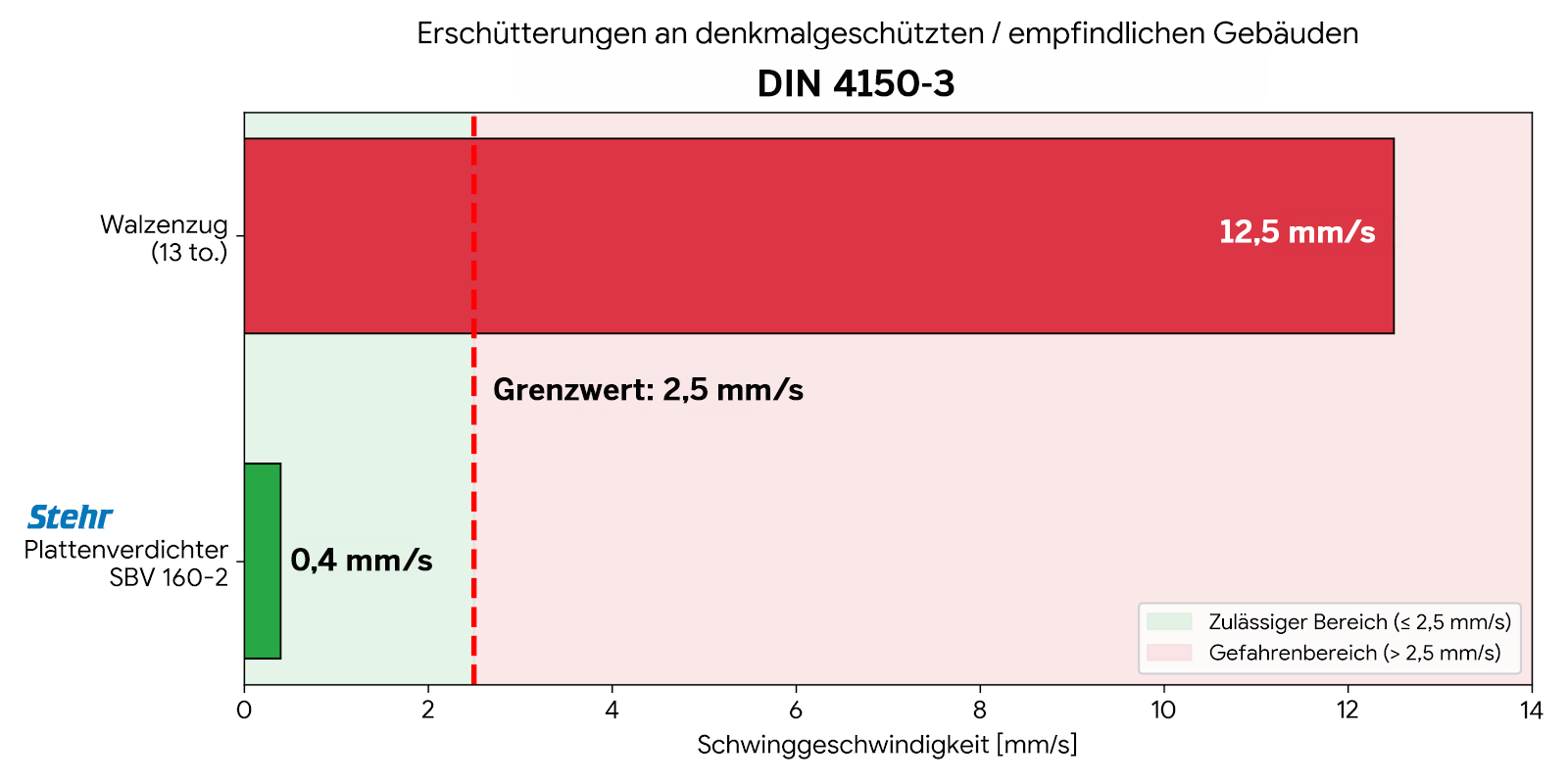

Nach Angaben von Stehr lagen die bei den Arbeiten mit dem SBV 160-3 gemessenen Erschütterungen unter den zulässigen Grenzwerten nach DIN 4150. Gleichzeitig ergaben die Verdichtungsprüfungen nach TP BF-StB höhere Tragfähigkeits- und Ev-Werte als beim zuvor eingesetzten Walzenzug.

Zum Einsatz kam folgende Maschinenkombination:

• Stehr Plattenverdichter SBV 160-3
• Liebherr L 509 Radlader
• High-Flow-Hydraulik
• LIKUFIX-Schnellwechselsystem
• Arbeitsfrequenz des Verdichters: 70 Hz

Durch das LIKUFIX-System konnte das Anbaugerät hydraulisch aus der Kabine heraus aufgenommen und gewechselt werden.

„Gemeinsam mit Wende Erdbau haben wir in Kalbach gezeigt, dass mit unserer vertikalen Schwingungstechnik auch unmittelbar an bestehender Bausubstanz verdichtet werden kann. Die Messungen nach DIN 4150 lagen dabei unter den Grenzwerten, gleichzeitig wurden die geforderten Verdichtungswerte nach TP BF-StB erreicht“, erklärt Geschäftsführer Jürgen Stehr.

Nach Abschluss der Messungen und aufgrund der ermittelten Werte konnte die Bauüberwachung den Baustopp aufheben. Wende Erdbau setzte die Arbeiten anschließend mit dem Stehr SBV 160-3 fort.


Weitere Informationen: Stehr | © Fotos: Stehr
