SPMT Achslinien von SCHEUERLE

Ganz besonderer Einsatz beim Brückentausch

Darmstadt, 16.06.2020 - Im Auftrag der IHT Ingenieur-, Hoch- und Tiefbau GmbH / Arge Ersatzneubau EÜ Mainzer Straße in Darmstadt ersetzt Riga Mainz in die Jahre gekommene Bahnbrücken der Deutschen Bahn. SPMT Achslinien von SCHEUERLE und eine ganz spezielle Hebeanlage erlauben dem Kranunternehmen und Schwerguttransporteur Riga Mainz eine besonders wirtschaftliche und außerordentlich schnelle Arbeitsweise.


Bauforum24 Artikel (02.03.2020): Scheuerle: für die Zukunft gerüstet

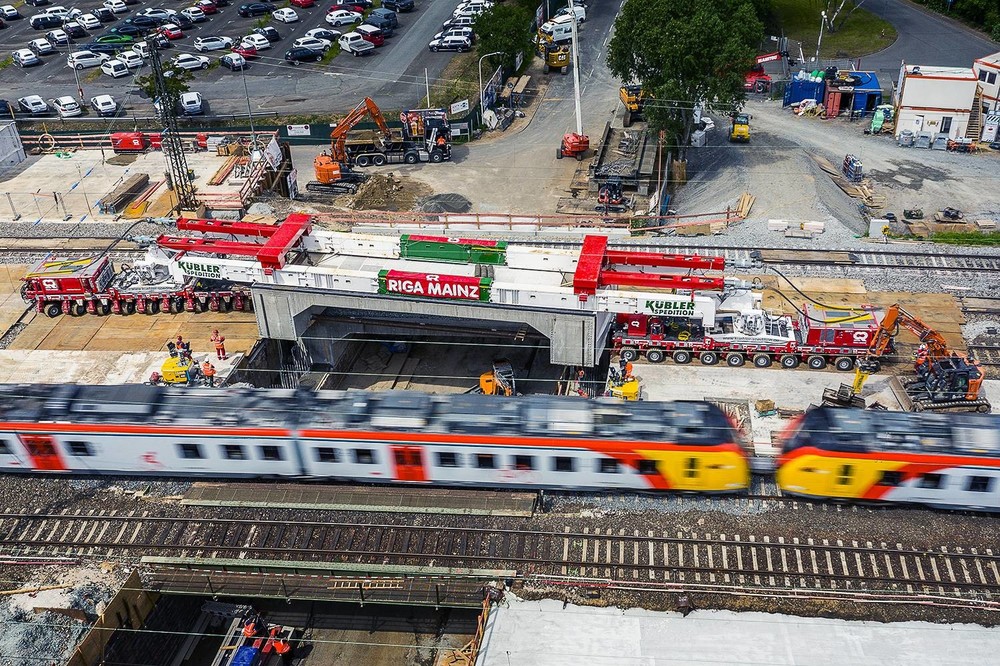

Riga_Mainz_01_1500x1000 (1920).jpgBeim Einsatz in Darmstadt kamen 20 SPMT Achslinien von SCHEUERLE sowie eine spezielle Hebeanlage von Riga Mainz zum Einsatz. Die Seitenträgerbrücke zwischen den beiden Transportplattformen hat Riga Mainz von Kübler angemietet.

An nur einem Wochenende eine sanierungsbedürftige Bahnbrücke durch ein neues, 320 Tonnen schweres Beton-Bauwerk ersetzen und noch dazu, ohne die Oberleitungen zu entfernen, so lautete die ganz besondere Aufgabe für Riga Mainz. Die Brücke ist nur eine von acht, die parallel zueinander verlaufen und die Mainzer Straße in Darmstadt queren. Der Kran- und Schwerlastunternehmen aus Mainz soll nach und nach alle ersetzen. Der Haken an der Sache: Während die erste Brücke sich noch nahe an der Straße befindet, rückt jede weitere Überführung sechs Meter tiefer ins Gleisbett hinein. „Die ersten Brücken könnten wir noch von der Straße aus mit einem Mobilkran anheben. Aber die weiter dahinter befindlichen erreichen wir auf diese Weise nicht. Zumindest wäre der Einsatz eines Krans mit entsprechender Reichweite sehr aufwändig und teuer. Deswegen haben wir nach einer wirtschaftlicheren Lösung gesucht“, erklärt Uwe Langer, Geschäftsführer von Riga Mainz.

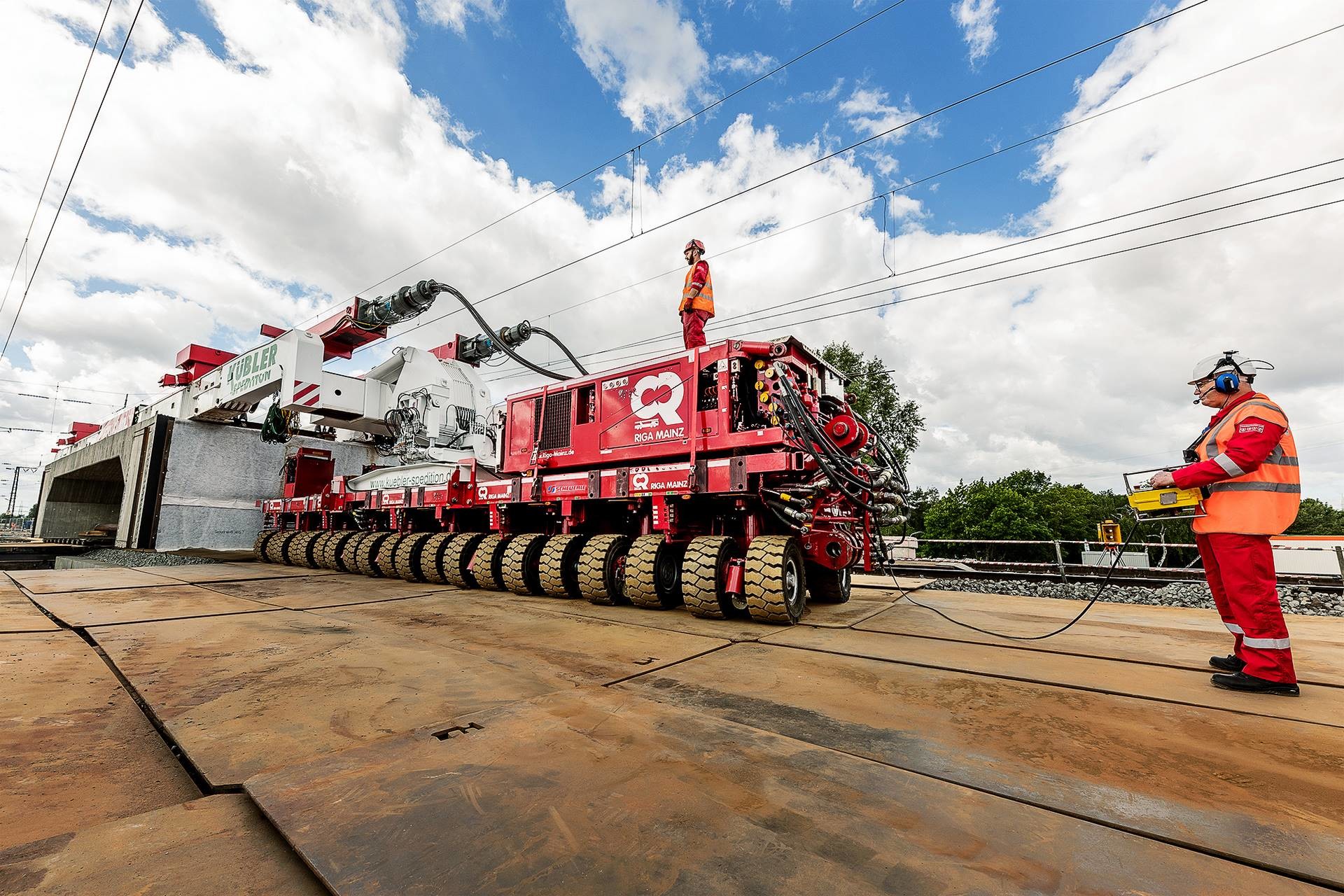

Riga_Mainz_02_2000x1333 (1920).jpgUnter den Oberleitungen hindurch hat Riga Mainz mit Hilfe von SPMT Modulen das neue Betonbrücke in die Lücke eingebracht.

SPMT ermöglicht Riga Mainz besonders effiziente Arbeitsweise
Ein Jahr hatte das Mainzer Unternehmen Zeit, eine ökonomische Lösung für diese komplexe Kombination aus Transport, Abriss und Montage zu entwickeln. Wichtiger Bestandteil dieses Einsatzes sind SPMT (Self Propelled Modular Transporter) von SCHEUERLE. Als Aufnahme für die neue Betonbrücke dient eine Seitenträgerbrücke zwischen den beiden, elektronisch miteinander verbundenen Transportplattformen. Insgesamt 20 SPMT Achslinien sind nötig, um die Gesamtlast von 570 Tonnen aufzunehmen. Auf die Seitenträgerbrücke installiert Riga Mainz eine selbstentwickelte und nach eigenen Aussagen in Deutschland bislang einmalige Verfahrenstechnik mit einer Hubkraft von 500 Tonnen. Ein weiterer Vorteil der zum Patent angemeldeten Hubanlage ist die verhältnismäßig geringe Bauhöhe. Der Transport inklusive Ladegut kann somit gefahrlos unter den Oberleitungen hindurch fahren. Das erspart dem Bauherrn eine Menge Zeit und erhebliche Kosten.

Vielwegelenkung ermöglicht es, Brücke seitlich einzufahren
Ebenso durchdacht wie Transportmodule und Hebetechnik ist das Vorgehen von Riga Mainz. „Wir fahren mit den beiden SPMT Plattformen auf der Straße unter die alte Brücke, trennen sie aus den Verankerungen und drücken sie anschließend mit Hilfe der Hebeanlage heraus. Dann können wir das alte Bauwerk auf den SPMT aus dem Gleisbett fahren. Anschließend hängen wir die neue Brücke in die Seitenträgerbrücke ein und bringen sie über eine der übrigen Brücken ins Gleisbett ein. Sobald sie auf der richtigen Höhe angekommen ist, manövrieren wir sie mit Hilfe der elektronischen Vielwegelenkung seitwärts unter den Oberleitungen hindurch in die entstandene Lücke und setzen sie dort ein“, erklärt Langer. Dieses Prozedere wiederholt Riga Mainz, bis alle der acht Brücken ausgetauscht sind.

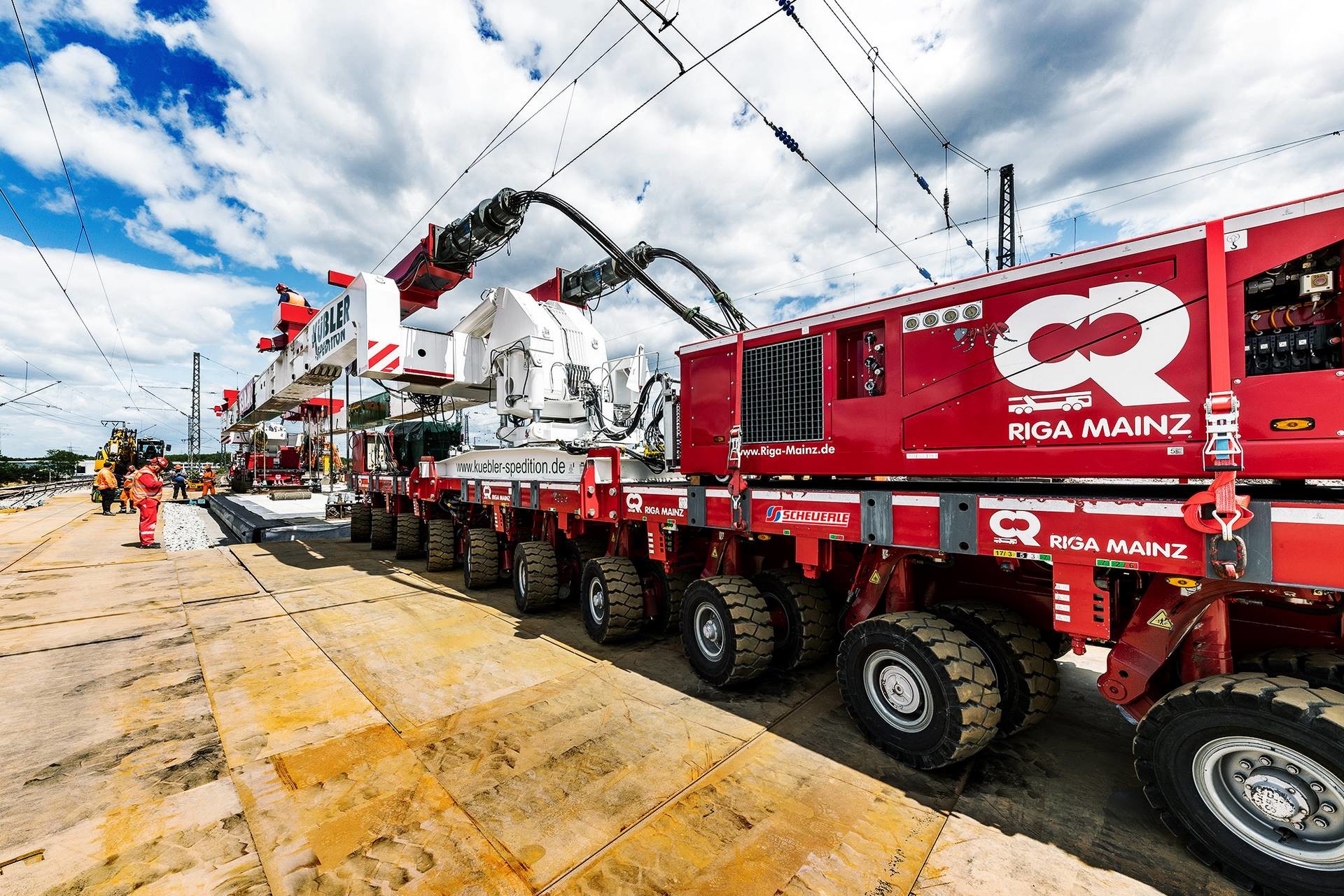

Riga_Mainz_03_2000x1333 (1920).jpgUnter den Oberleitungen hindurch hat Riga Mainz mit Hilfe von SPMT Modulen das neue Betonbrücke in die Lücke eingebracht.

Riga Mainz plant weitere Anschaffung von SPMT Achslinien
„Ohne die selbstfahrenden Transportmodule von SCHEUERLE könnten wir so nicht vorgehen“, berichtet der Firmenchef. „Die SPMT sind das beste Werkzeug, das es hierfür gibt!“, lobt Langer. „Wir werden daher noch weitere SPMT Achslinien bei SCHEUERLE beschaffen.“ Die ersten SPMT Achslinien hat das Unternehmen bereits im Jahr 2001 erworben und den Fuhrpark seither immer wieder ergänzt. Riga Mainz nutzt SPMT überwiegend, um Kolonnen in Raffinerien und in der chemischen Industrie zu bewegen.

Weitere Informationen: Scheuerle  TII Group  Riga Mainz | © Fotos: Riga Mainz
