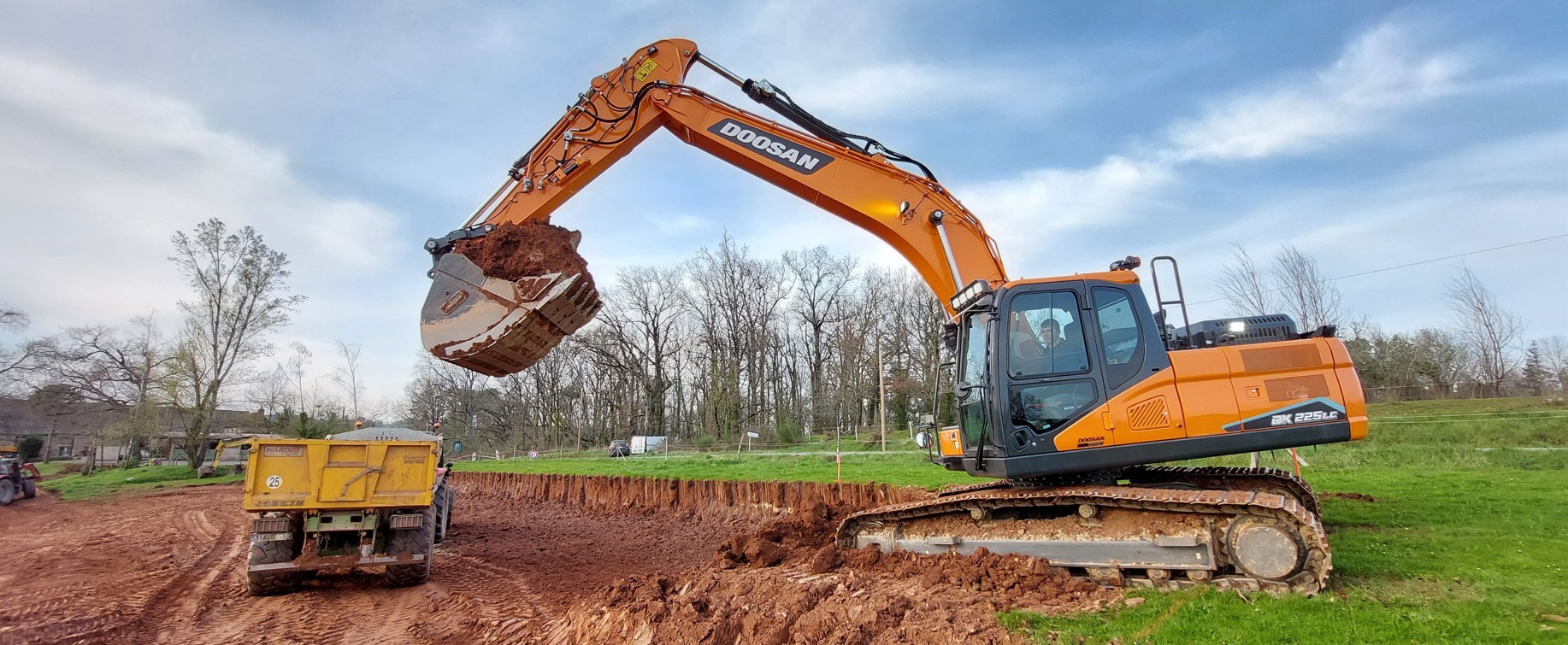

Doosan DX225LC-7X

Doosan's erster „Smart“-Bagger

Tschechischen Republik, Juni 2022 - Doosan hat den neuen DX225LC-7X auf den Markt gebracht – den ersten intelligenten Kettenbagger des Unternehmens, der den Bedienern ein schnelleres und effizienteres Arbeiten ermöglichen soll. Dazu bietet der DX225LC-7X standardmäßig eine Reihe neuer Funktionsmerkmale an, unter anderem die voll elektrische Hydraulik (FEH).


Bauforum24 Artikel (21.06.2022): Bobcat Demo Days 2022

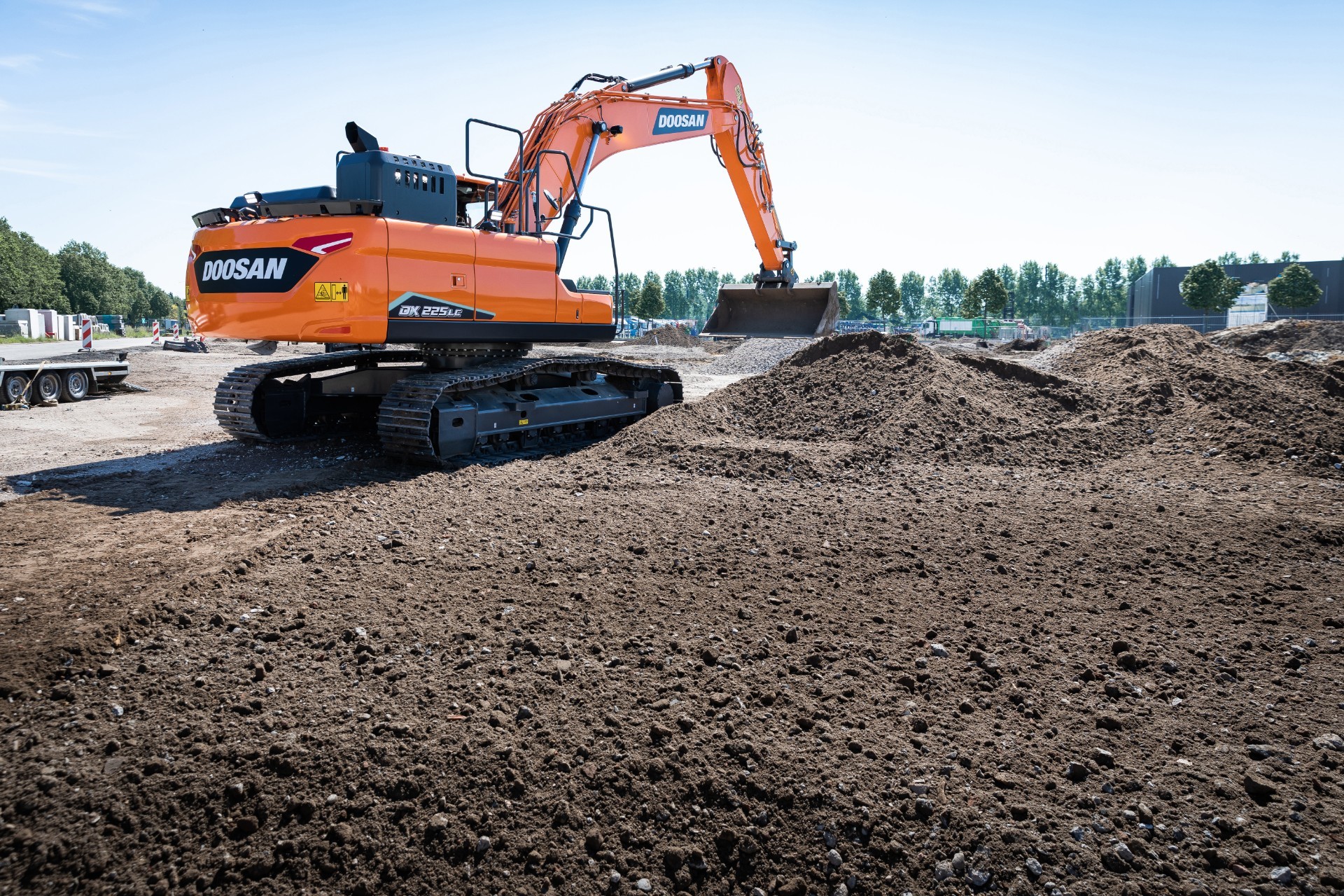

Doosan DC225LC

Doosan-Bagger sind dafür bekannt, standardmäßig mehr innovative Funktionen zu bieten als andere Maschinen auf dem Markt. Beim Standardmodell DX225LC-7 und den übrigen neuen Doosan-Baggern mittlerer Größe aus der DX-7-Baureihe bieten die neuen Funktionen große und wichtige Verbesserungen bezüglich Maschinensteuerbarkeit, Vielseitigkeit, Bedienerkomfort, Betriebsdauer und Rentabilitätsrechnung, wobei besonderes Augenmerk auf höhere Produktivität und Robustheit gelegt wurde.

Doch der neue DX225LC-7X, das „Smart“-Modell, erreicht ein noch höheres Niveau. Außer dem FEH-System bietet der DX225LC-7X unter anderem folgende weitere Standardmerkmale:

•   Integriertes 2D-Maschinenführungssystem
•   Halbautomatische 2D-Maschinensteuerung
•   Laser-Empfänger
•   Virtuelle Wand (E-Fence)
•   Wiegeeinrichtung

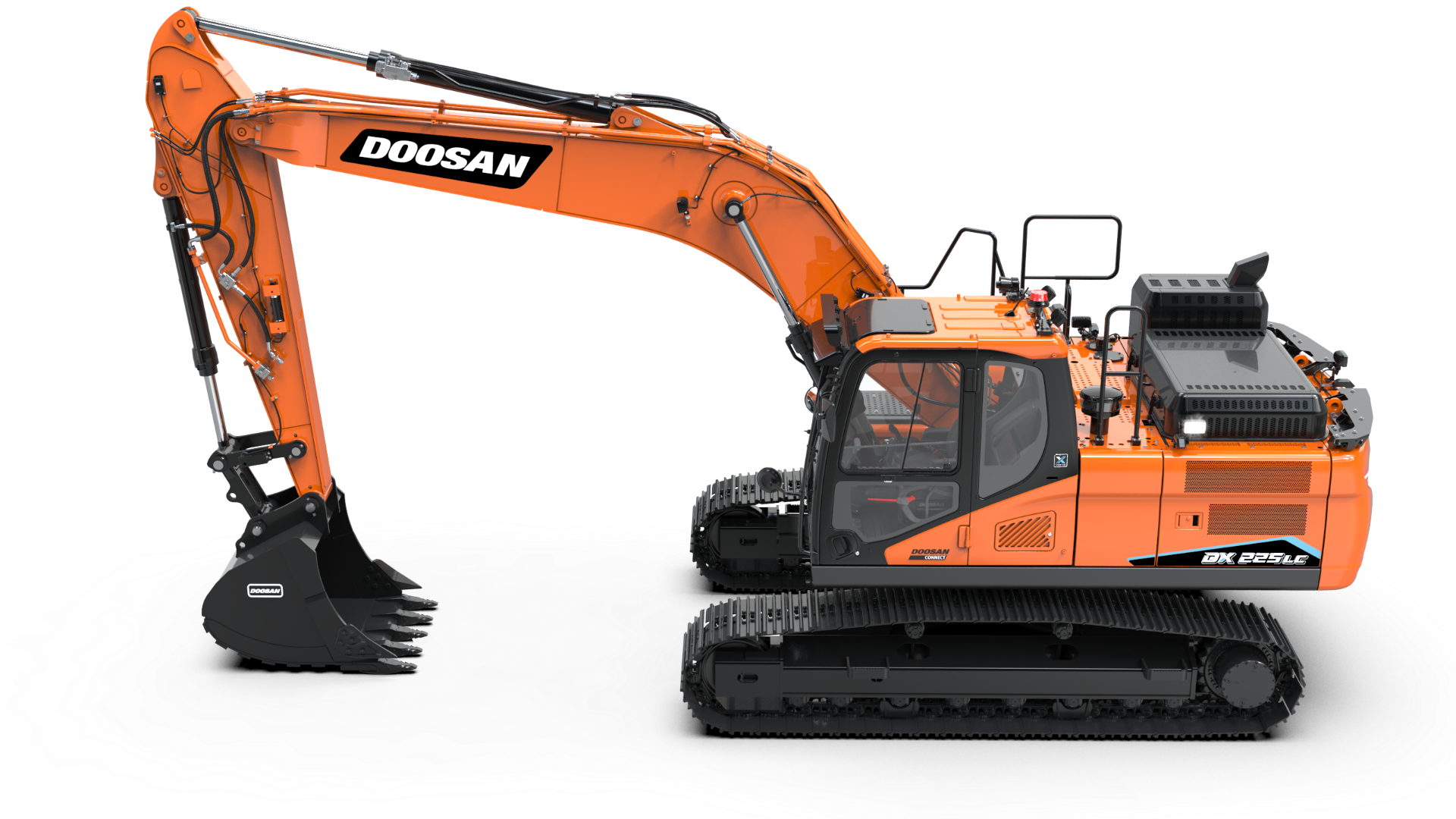

DX225LC7X_Left side.png

Vollelektrische Hydrauliktechnologie (FEH – Full Electric Hydraulic)
Die vollelektrische Hydrauliktechnologie (FEH – Full Electric Hydraulic) ist jetzt ähnlich zum D-ECOPOWER-System (VBO – Virtual Bleed Off) im Standardmodell DX225LC-7 sowie in allen Doosan-Raupen-/Kettenbaggern der Baureihe DX350LC-7 und höher integriert. Beim FEH handelt es sich praktisch um ein VBO-System ohne Vorsteuerdruckleitungen. Joysticks und Pedale sind voll elektrisch, geben dem Fahrer aber dasselbe Bediengefühl wie bei Hydraulik-Joysticks.

Das FEH-System, in dem ein elektrisches Signal an die Zentralsteuerung gesendet wird, ist ein präziseres System und liefert schnellere Informationen. Indem genau die richtige Menge Hydrauliköl bereitgestellt wird, werden Gegendruck und Energieverlust vermieden. Weil das System keinen Vorsteuerdruck verwendet, wird Energie gespart und demzufolge auch Kraftstoff.

Im Vergleich zum D-ECOPOWER VBO-System bietet das FEH-System eine Kraftstoffeinsparung von 8 %. Diese Einsparung kommt noch zu dem um 7 % niedrigeren allgemeinen Kraftstoffverbrauch hinzu, den das Standardmodell DX225LC-7 im Vergleich zu seinem Vorgängermodell DX225LC-5 erzielt.

Maschinenführung und Maschinensteuerung
Das integrierte Maschinenführungssystem des DX225LC-7X verwendet Sensoren, die an Front und Karosserie montiert sind, um zu erkennen, wo sich jedes Arbeitsgerät befindet und den Bediener darüber zu informieren bzw. das Gerät für ihn zu führen. Über visuelle Anzeigen und akustische Signale erhält der Bediener Rückmeldungen, die eine verbesserte Steuerung der Maschine in Bezug auf die beabsichtigte oder vorgesehene Fahrtrichtung ermöglichen.


Im Onboard-Maschinensteuerungssystem erkennen die an Front und Karosserie montierten Sensoren, wo sich jedes Arbeitsgerät befindet und unterstützen bzw. justieren den Frontbetrieb, wie für die Arbeiten geplant. Auf diese Weise verfolgen die Sensoren die Zielrichtung, wenn der Bediener den Löffel, Löffelstiel oder Ausleger bedient.

Dank des optionalen Laser-Empfängers erhält das System stets einen Referenzpunkt, auch wenn die Maschine ihre Position ändert. So muss der Bediener nicht jedes Mal den Referenzpunkt zurücksetzen, wenn die Maschine bewegt wird.

Im Auslieferungszustand an den Kunden sind alle Sensoren am DX225LC-7X bereits kalibriert. Nur der Löffel muss noch vom Kunden kalibriert werden. Für diesen Vorgang sind aber keine Spezialwerkzeuge erforderlich. Das System bittet den Bediener um die Eingabe der erforderlichen Abmessungen, um den Kalibrierprozess abzuschließen.

Drei wesentliche Maschinensteuerungsfunktionen
Die Maschine verfügt über drei wesentliche Maschinensteuerungsfunktionen, die durch Drücken der richtigen Funktionstaste aktiviert werden können:

·         Assistent – bietet Räumhilfe und Löffelassistenz
·         Schwenksteuerung – Schwenkhilfe und Schwenkbegrenzung
·         Virtuelle Wand – Einstellung von Hubhöhen-, Reichweiten-, Grabtiefen- und Schwenkbegrenzungen. Somit könnte auch ein Beschädigen von Kabine, Laufwerk oder Planierschild unterbunden werden.

Abziehautomatik – mithilfe von Instrumententafel und Joystick ein- und ausschaltbar Bei eingestelltem Abziehautomatik werden Ausleger und Löffel gemäß der Betriebsarteinstellung, die von den Symbolen auf der Instrumententafel angezeigt wird, aktiviert und in grün angezeigt.

Löffelwinkeleinstellung – bei aktivierter Löffelassistenzfunktion wird der jeweils aktuelle Winkel abgespeichert. Wenn der Fahrer den Löffel-Joystick bedient, wird der zuletzt beim Anhalten des Betriebs verwendete Löffelwinkel verwendet. Bei eingeschaltetem Löffelassistenzmodus leuchtet das Löffelsymbol auf der Instrumententafel grün.


Wiegeeinrichtung und Hub-Hilfe
Die Funktionen Wiegeeinrichtung und Hub-Hilfe messen das aktuelle Löffelgewicht und zeigen es an, während der Bediener Lkws mit Material belädt. Wenn das Zielgewicht beim Beladen überschritten wird, wird der Fahrer gewarnt.

Doosan arbeitet derzeit daran, den DX225LC-7X mit noch mehr Funktionalität auszustatten und entwickelt derzeit weitere, zusätzliche Funktionsmerkmale, die zukünftig an dieser Maschine angeboten werden sollen. Folgende Funktionen gehören dazu:

•           Aufrüstung auf ein volles Trimble GPS 3D (optional)
•           Werksseitige Engcon-Vorbereitung („Plug and Play“)
•           Schwenklöffel für 2D-Maschinenführungssystem


Weitere Informationen: Doosan Bobcat | © Fotos: Doosan
