Raumkünstler: DEMAG AC 220-5

Dieser Job in Birmingham hatte es in sich

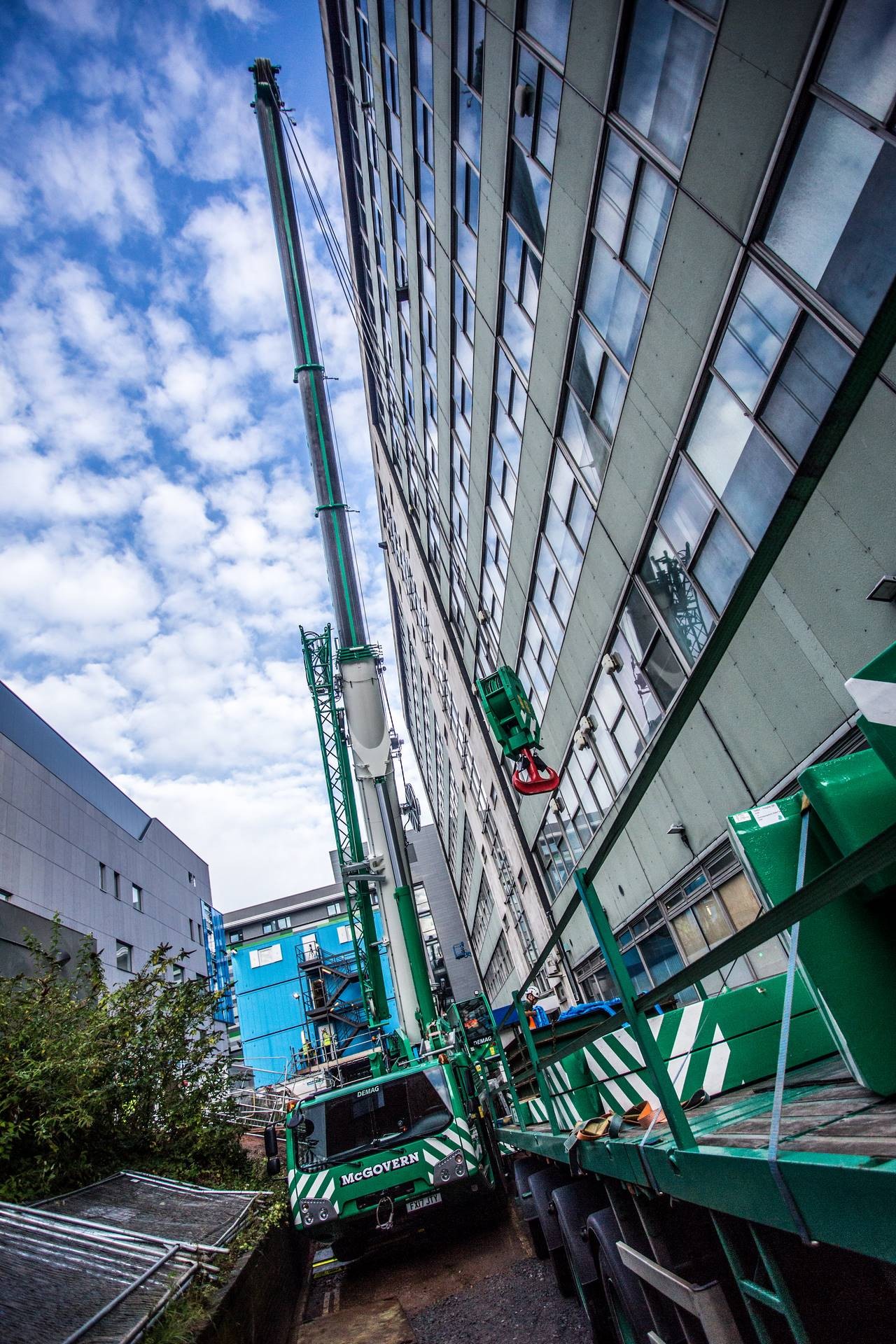

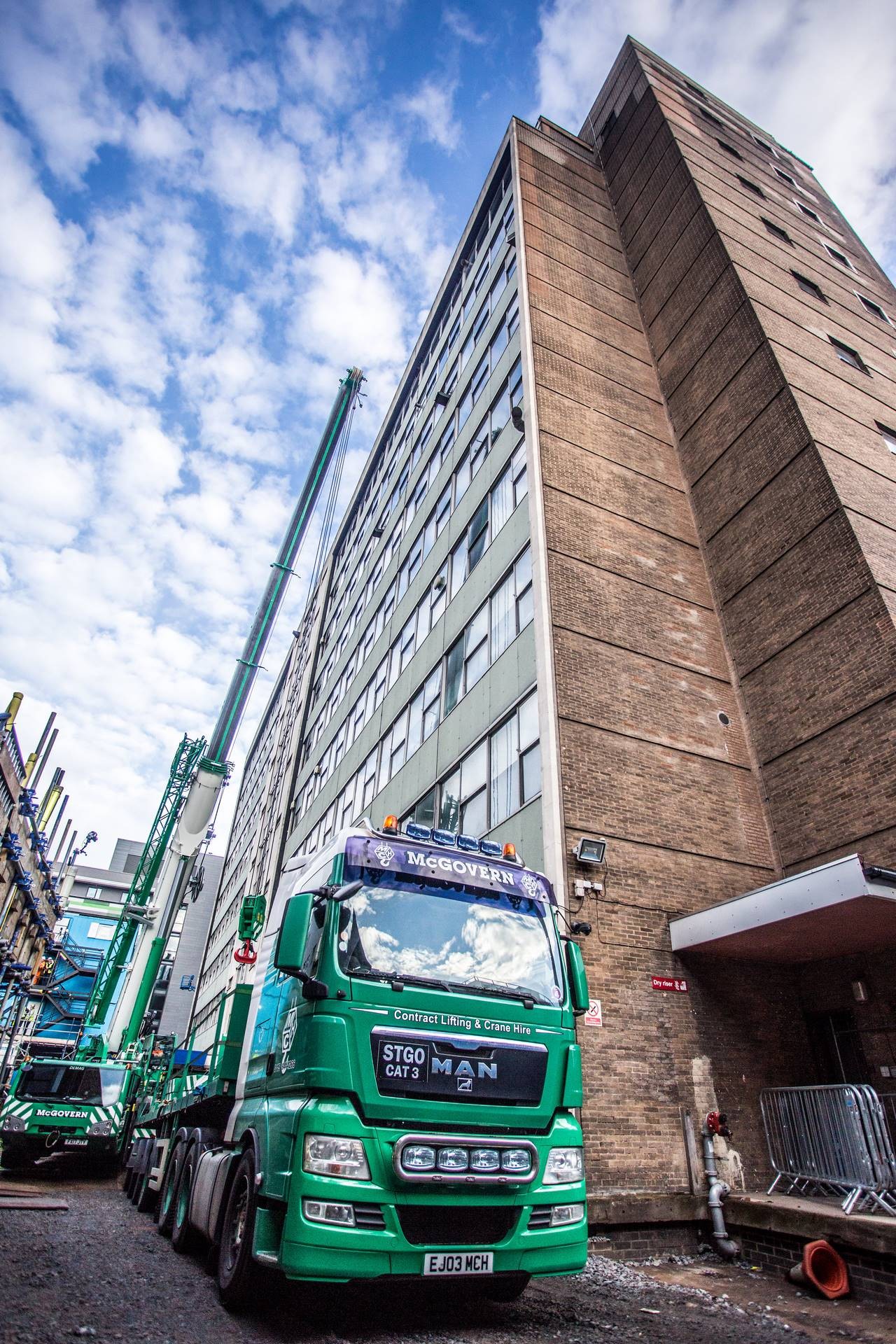

Zweibrücken, 12.07.2018 - Dieser Job hatte es in sich: Im Auftrag der UK Generator Manufacturer sollte der Krandienstleister McGovern Crane Hire aus dem mittelenglischen Derbyshire einen 21 Tonnen schweren Generator auf dem Gelände des Kinderkrankenhauses in Birmingham heben. Im Grunde eine einfache Sache. Wenn nicht die äußerst beengten Platzverhältnisse gewesen wären, die den Einsatz eines ausreichend großen und starken Krans in der Zufahrt zum Krankenhaus unmöglich machten. Die Lösung war der Einsatz eines Demag® AC 220-5 All-Terrain-Krans, der kompakt genug für die Zufahrt war und zugleich dank der innovativen IC-1 Plus Steuerung ausreichende Hubkraft bei asymmetrischer Abstützung bot.


Bauforum24 Artikel (22.06.2018): Job-Story mit DEMAG CC 3800-1


IMG_1266 (1920).jpg
Demag® AC 220-5

„Wir wussten, dass dieser Hub äußerst kniffelig werden würde. Deshalb waren wir im Vorfeld mehrfach vor Ort, um die Fahrwege zu vermessen. Zudem haben wir umfangreiche Hubsimulationen mit CAD gestützten Computerprogrammen durchgeführt und auch ein 3D-Modell von der Umgebung angefertigt, um zu prüfen, ob wir den Kran trotz der dichten Bebauung auch vollständig schwenken könnten“, berichtet Projektleiter Kieran McGovern. „Dabei kam uns auch das Planungstool „Terex Lift Plan“ sehr gelegen.“

Bevorzugt: die „kleine“ Lösung

In Frage kamen grundsätzlich zwei Hubvarianten: Zum einen konnte das Team einen großen Kran mit einer Tragfähigkeit von mindestens 350 bis 500 Tonnen einsetzen. Dieser hätte jedoch wegen seiner Abmessungen nicht in der engen Einfahrt arbeiten können, so dass man ihn auf der gegenüberliegenden Straßenseite hätte aufbauen müssen. Von dort hätte man dann in einem Radius von rund 50 Metern den Generator heben müssen. „Wir entschieden uns gegen dieses Hubszenario und für die zweite Variante mit einem kleineren Kran und beschlossen, für diesen Hub unseren neuen AC 220-5 zu nutzen“, erklärt Kieran McGovern. Das funktionierte jedoch nur, weil dieser Kran über die intelligente Steuerung IC-1 Plus verfügt, die für solche Einsätze geradezu prädestiniert ist.

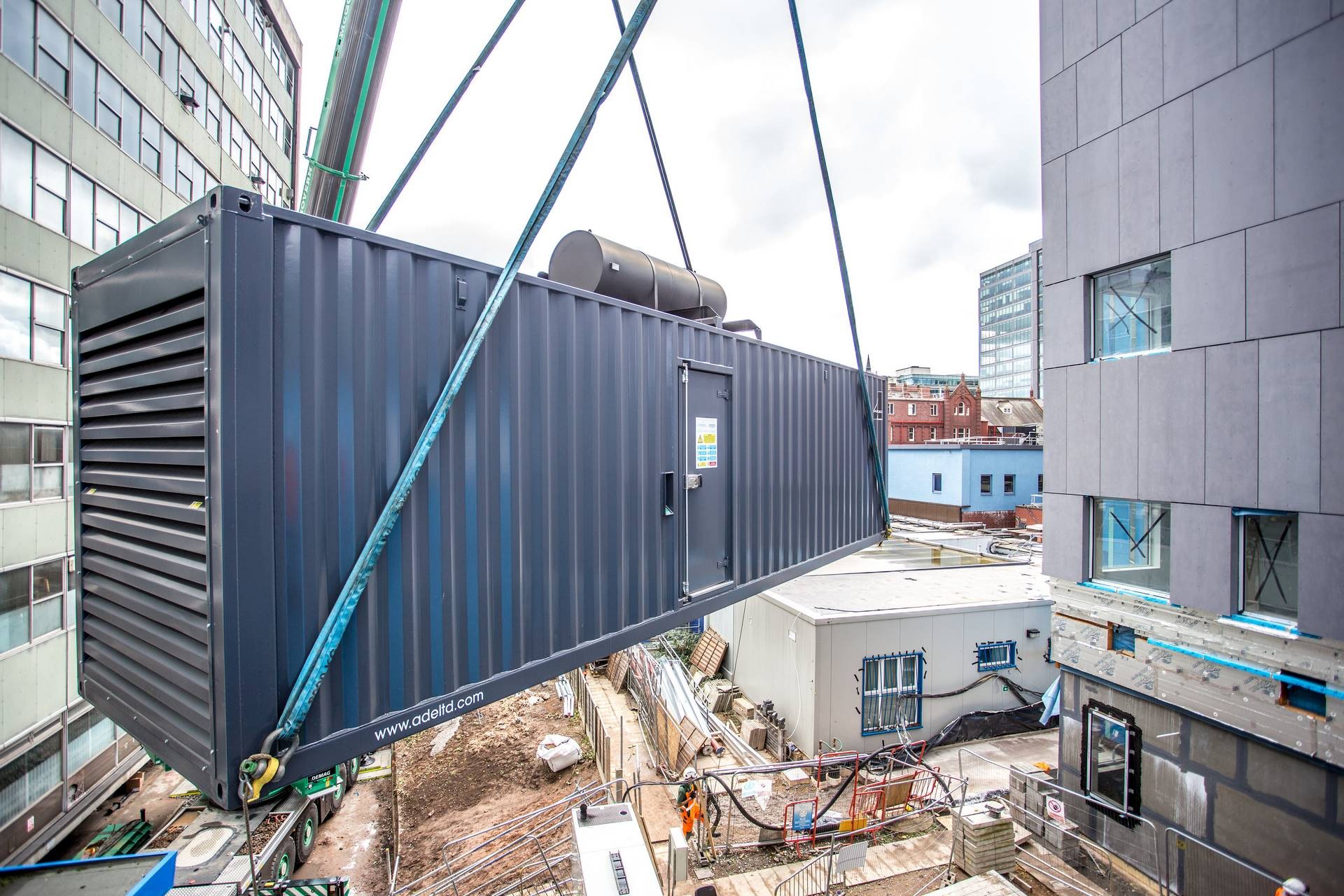

IMG_0092 (1920).jpg

Dieses System ermöglicht es, in jeder Krankonfiguration die maximal verfügbare Traglast für jede Schwenkposition auszuschöpfen. Ein Vorteil, der sich bei nicht vollständig ausgefahrenen Abstützungen und reduziertem Gegengewicht besonders günstig auswirkt. Damit kann der Kran Aufgaben übernehmen, die normalerweise einen größeren Kran erfordern würden – so auch in Birmingham, wie Kieran McGovern erklärt: „Bei dem zur Verfügung stehenden Platz konnten wir die Abstützung nur zu rund drei Vierteln ausfahren. Ohne IC-1 Plus hätten wir den Hub nicht durchführen können. Dank IC-1 Plus konnte wir den Kran jedoch so konfigurieren, dass der Hub mit einer Ausnutzung der Nenntragfähigkeit von nur noch 84 Prozent durchgeführt werden konnte; und das sogar mit reduziertem Gegengewicht.“

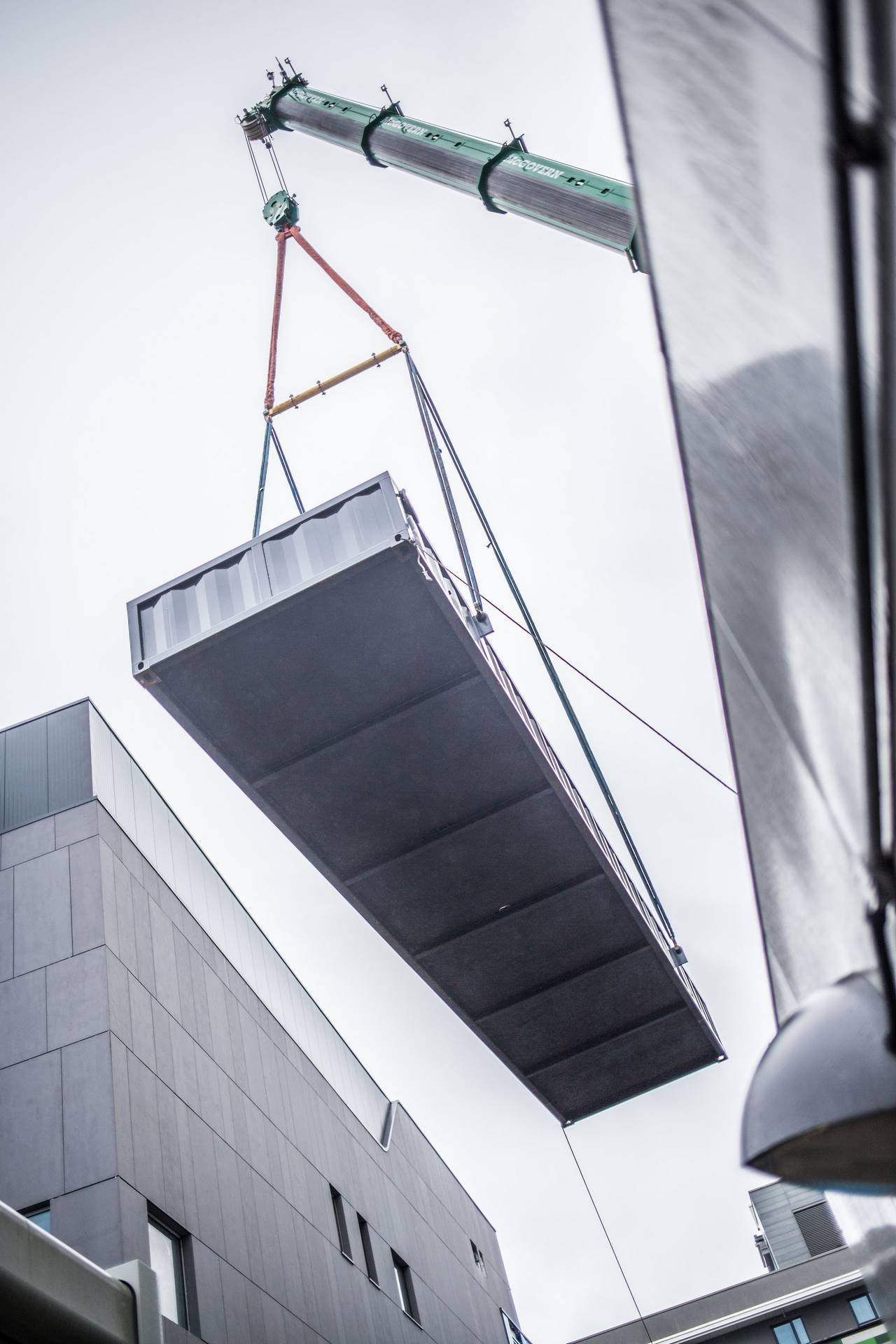

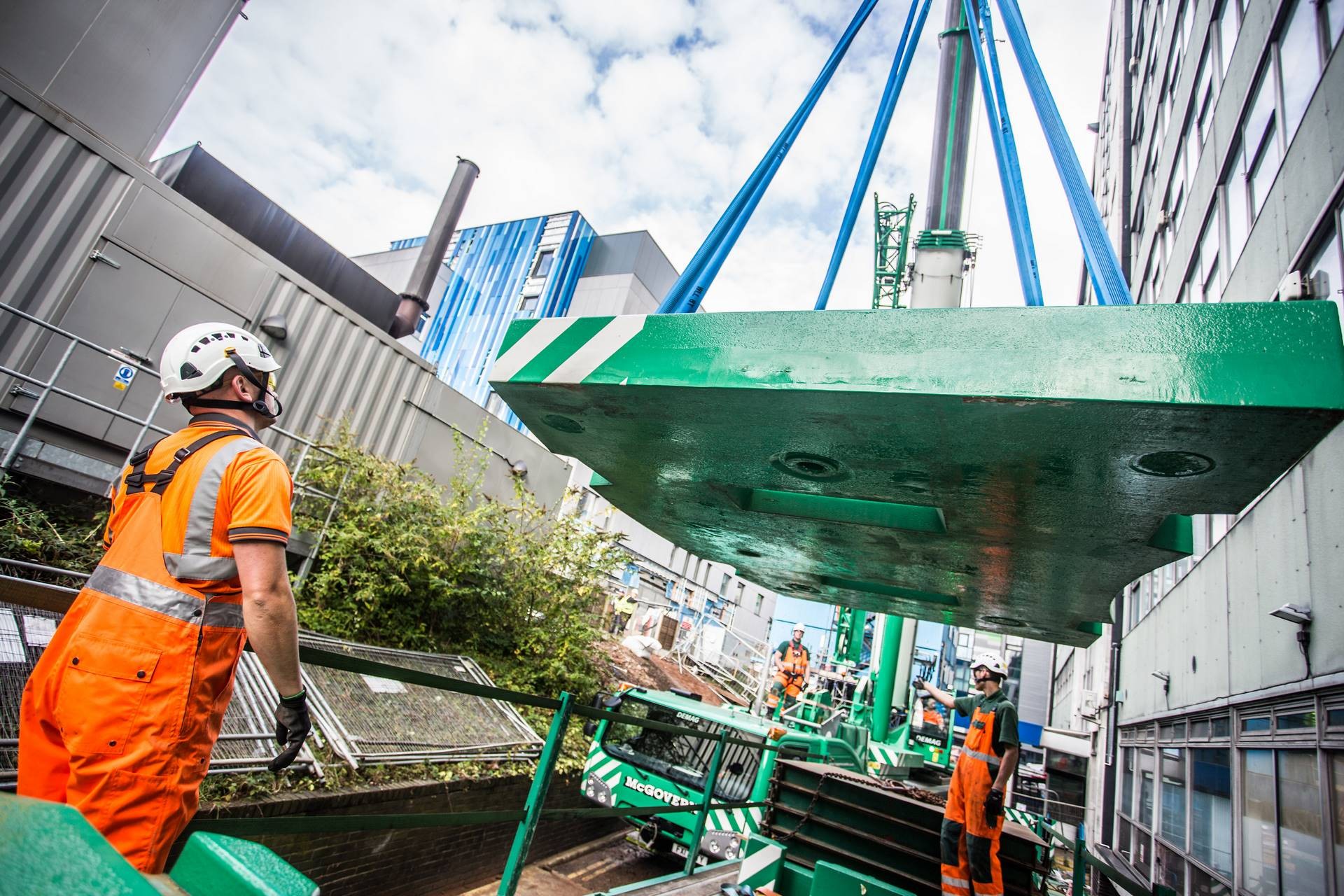

Um die Last mit ihrem Bruttogewicht von 22 Tonnen inklusive Hakenflasche und Anschlagmitteln heben zu können, wurde der AC 220-5 mit einem Gegengewicht von 51 Tonnen gerüstet. Die Abstützungen wurden entsprechend den Platzverhältnisse ausgefahren. So konnte der Generator mit einer Auslegerlänge von 33,3 Metern in einem Radius von 15 Metern von dem ebenfalls in der Zufahrt platzierten Tieflader auf eine Höhe von 10 Metern gehoben und über die im Wege stehenden Gebäude hinweg geschwenkt und problemos an der gewünschten Stelle bei eimnem Radius von 19,7 Metern abgelassen werden.

„Wir wussten, dass dieser Hub äußerst kniffelig werden würde. Deshalb waren wir im Vorfeld mehrfach vor Ort, um die Fahrwege zu vermessen. Zudem haben wir umfangreiche Hubsimulationen mit CAD gestützten Computerprogrammen durchgeführt und auch ein 3D-Modell von der Umgebung angefertigt, um zu prüfen, ob wir den Kran trotz der dichten Bebauung auch vollständig schwenken könnten“, berichtet Projektleiter Kieran McGovern. „Dabei kam uns auch das Planungstool „Terex Lift Plan“ sehr gelegen.“

IMG_1362 (1920).jpg

Bevorzugt: die „kleine“ Lösung

In Frage kamen grundsätzlich zwei Hubvarianten: Zum einen konnte das Team einen großen Kran mit einer Tragfähigkeit von mindestens 350 bis 500 Tonnen einsetzen. Dieser hätte jedoch wegen seiner Abmessungen nicht in der engen Einfahrt arbeiten können, so dass man ihn auf der gegenüberliegenden Straßenseite hätte aufbauen müssen. Von dort hätte man dann in einem Radius von rund 50 Metern den Generator heben müssen. „Wir entschieden uns gegen dieses Hubszenario und für die zweite Variante mit einem kleineren Kran und beschlossen, für diesen Hub unseren neuen AC 220-5 zu nutzen“, erklärt Kieran McGovern. Das funktionierte jedoch nur, weil dieser Kran über die intelligente Steuerung IC-1 Plus verfügt, die für solche Einsätze geradezu prädestiniert ist.

Dieses System ermöglicht es, in jeder Krankonfiguration die maximal verfügbare Traglast für jede Schwenkposition auszuschöpfen. Ein Vorteil, der sich bei nicht vollständig ausgefahrenen Abstützungen und reduziertem Gegengewicht besonders günstig auswirkt. Damit kann der Kran Aufgaben übernehmen, die normalerweise einen größeren Kran erfordern würden – so auch in Birmingham, wie Kieran McGovern erklärt: „Bei dem zur Verfügung stehenden Platz konnten wir die Abstützung nur zu rund drei Vierteln ausfahren. Ohne IC-1 Plus hätten wir den Hub nicht durchführen können. Dank IC-1 Plus konnte wir den Kran jedoch so konfigurieren, dass der Hub mit einer Ausnutzung der Nenntragfähigkeit von nur noch 84 Prozent durchgeführt werden konnte; und das sogar mit reduziertem Gegengewicht.“

IMG_1453 (1920).jpg

Um die Last mit ihrem Bruttogewicht von 22 Tonnen inklusive Hakenflasche und Anschlagmitteln heben zu können, wurde der AC 220-5 mit einem Gegengewicht von 51 Tonnen gerüstet. Die Abstützungen wurden entsprechend den Platzverhältnisse ausgefahren. So konnte der Generator mit einer Auslegerlänge von 33,3 Metern in einem Radius von 15 Metern von dem ebenfalls in der Zufahrt platzierten Tieflader auf eine Höhe von 10 Metern gehoben und über die im Wege stehenden Gebäude hinweg geschwenkt und problemos an der gewünschten Stelle bei eimnem Radius von 19,7 Metern abgelassen werden.

Maximale Wirtschaftlichkeit durch IC-1 Plus

Entsprechend positiv fällt das Fazit von Kieran McGovern aus: „Wir wissen jetzt, dass wir mit dem AC 220-5 mit der IC-1 Plus sehr komplexe Aufgaben sicher und wirtschaftlich durchführen können. Denn dank dieser intelligenten Steuerung können wir bei vielen Jobs einen kleineren und damit für unsere Kunden kostengünstigen Kran einsetzen, der zudem mit weniger Gegengwicht auskommt.“ Denn auch das schlägt sich in niedrigeren Kosten nieder.

Entsprechend positiv fällt das Fazit von Kieran McGovern aus: „Wir wissen jetzt, dass wir mit dem AC 220-5 mit der IC-1 Plus sehr komplexe Aufgaben sicher und wirtschaftlich durchführen können. Denn dank dieser intelligenten Steuerung können wir bei vielen Jobs einen kleineren und damit für unsere Kunden kostengünstigen Kran einsetzen, der zudem mit weniger Gegengwicht auskommt.“ Denn auch das schlägt sich in niedrigeren Kosten nieder.



Weitere Informationen: Terex | © Fotos: Terex


Bauforum24

Geschrieben

Weitere Bilder des Jobreports:


IMG_1269 (1920).jpg

IMG_0105 (1920).jpg

IMG_0030 (1920).jpg

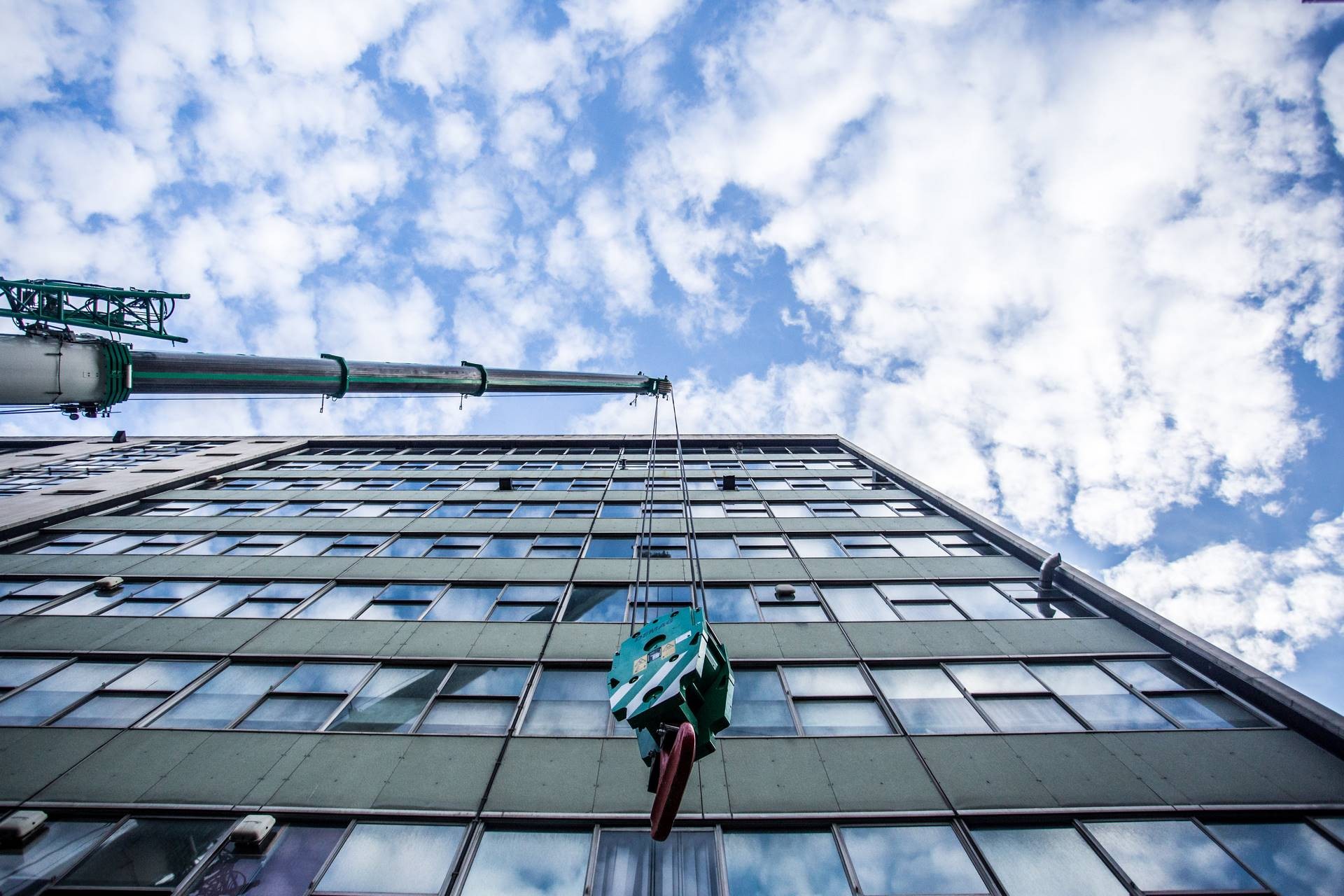

IMG_1275 (1920).jpg

Kommentar teilen


Link to comment
Auf anderen Seiten teilen
Bauforum24

Geschrieben

Weitere Bilder des Jobreports:

IMG_1453 (1920).jpg

IMG_1295 (1920).jpg

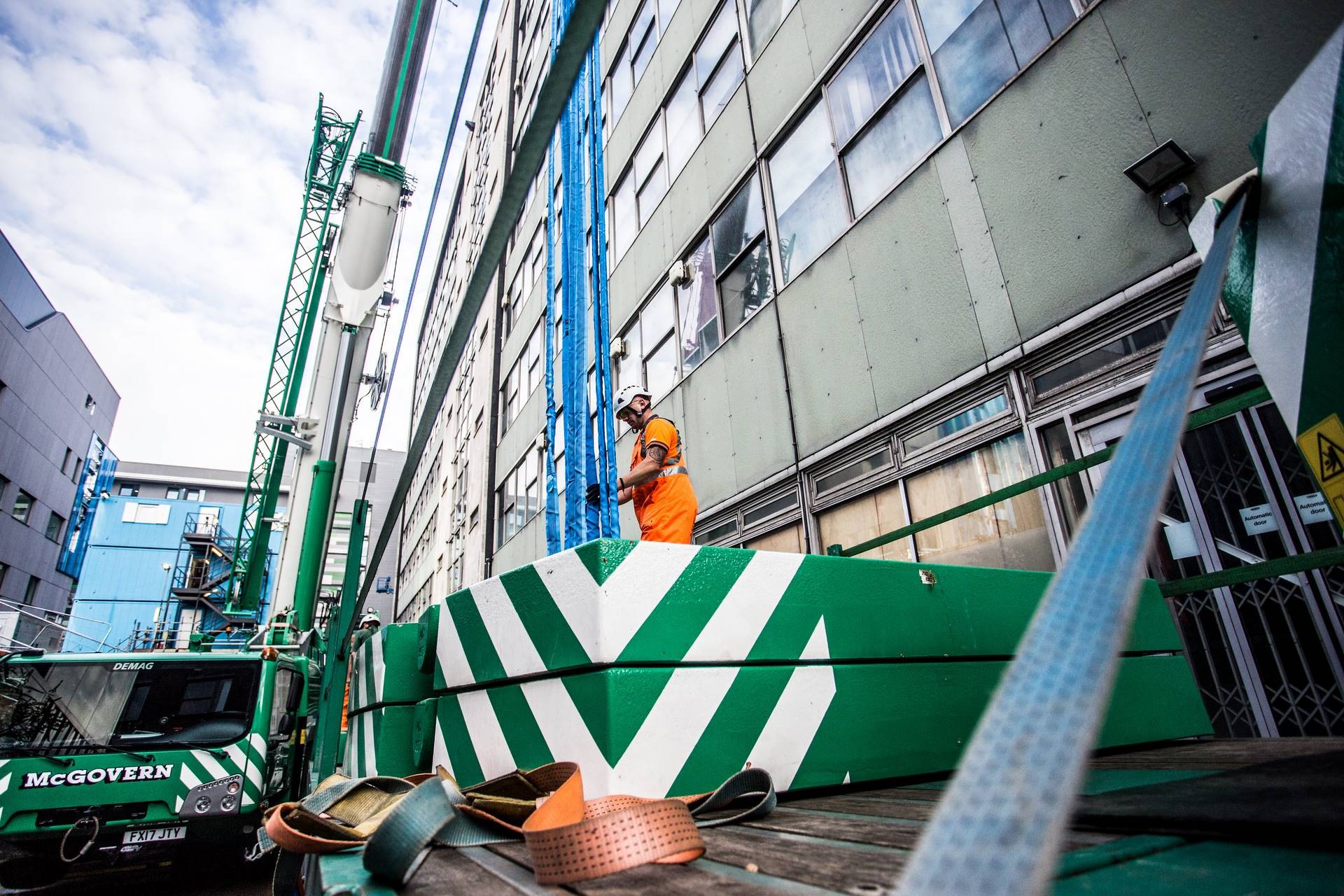

IMG_1280 (1920).jpg

IMG_1277 (1920).jpg

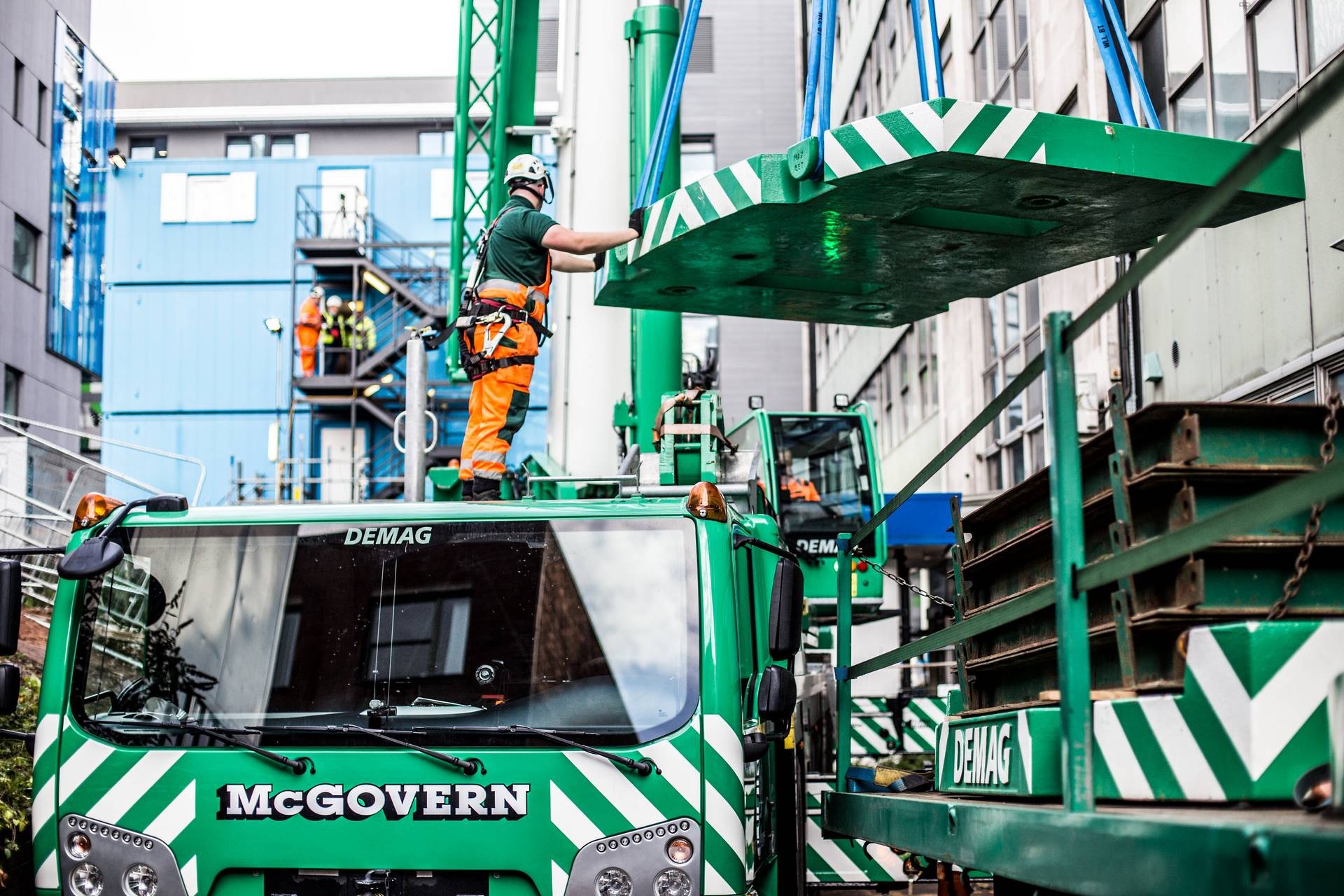

IMG_9948 (1920).jpg
