Liebherr-Raupenkrane LR 1700-1.0

Grúas Aguilar errichten ausfahrbares Dach

Ehingen - Das legendäre Fußballstadion Estadio Santiago Bernabéu des Rekordmeisters Real Madrid CF wurde seit seiner Inbetriebnahme 1947 immer wieder umgebaut und vergrößert. Aktuell findet der größte Umbau seiner Geschichte statt: Das ultramoderne Stadion mit hydraulisch verstellbarer Dachkonstruktion, versenkbarem Hybridrasen, LED-beleuchteter Fassade sowie neuen Einkaufs-, Business- und Freizeitfunktionen soll Mitte dieses Jahres fertig werden.


Bauforum24 TV Video (05.11.2022): Bauma 2022 Highlights

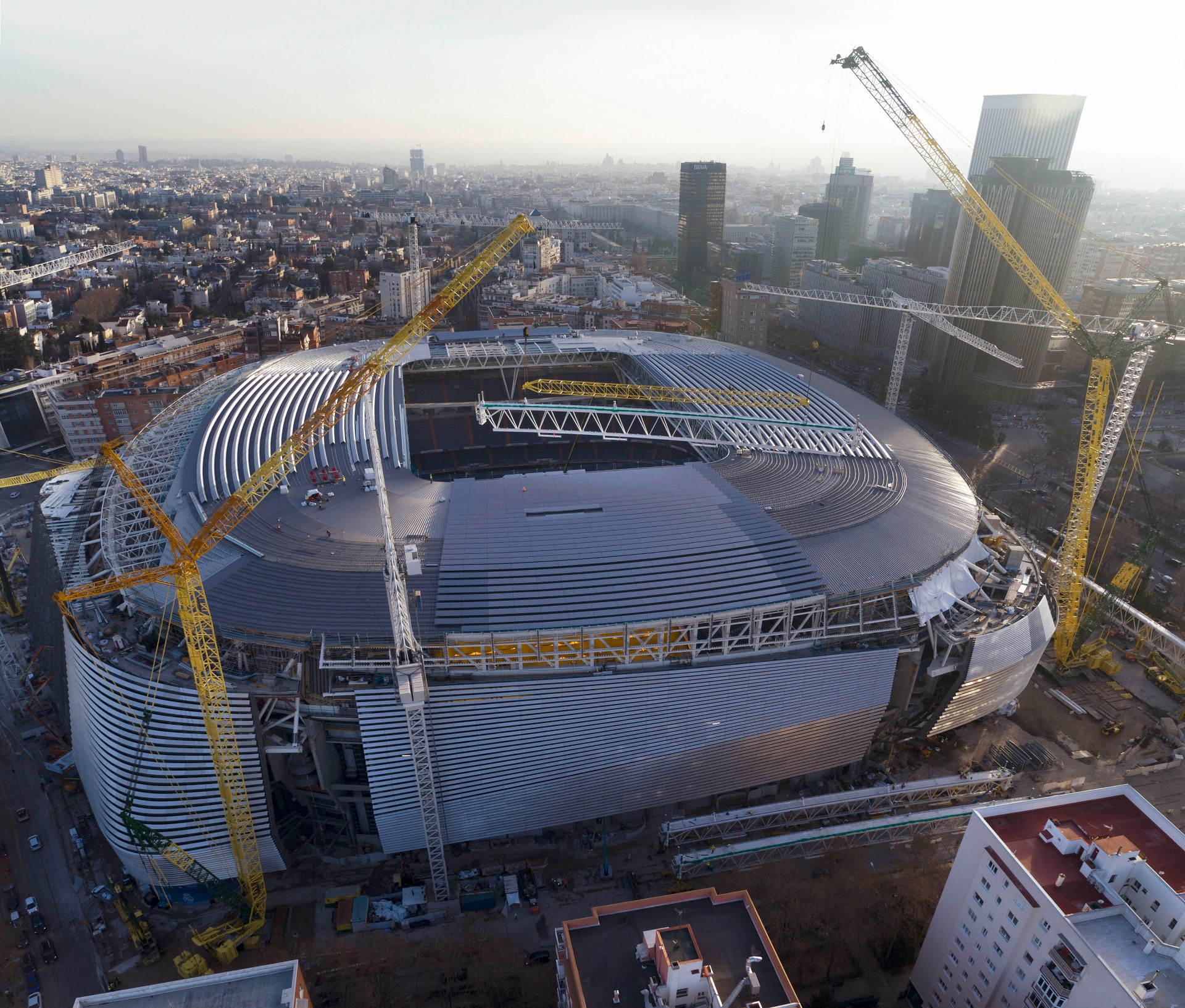

Die Liebherr-Raupenkrane LR 1700-1.0 und LR 1600/2 von Grúas Aguilar montieren das ausfahrbare Dach des neuen Stadions Santiago Bernabéu.

  • LR 1700-1.0 und LR 1600/2 montieren zwölf Stahlträger für das ausfahrbare Dach des neuen Estadio Santiago Bernabéu
  • Tandemhübe der 72 Tonnen schweren Stahlträgern bei Ausladungen zwischen 70 und 118 Metern
  • Herausfordernde Aufgaben für Team und Krane

Der Bau eines ausfahrbaren Dachs ist eines der Highlights der Renovierungs- und Umbauarbeiten am Stadion von Real Madrid CF, dem Estadio Santiago Bernabéu. Die durch die Fußballweltmeisterschaft in Katar entstandene Pause des Spielbetriebs wurde genutzt, um die Stahlträger der hydraulisch verstellbaren Dachkonstruktion zu montieren. Zwei Liebherr Raupenkrane, ein LR 1700-1.0 und ein LR 1600/2 von Grúas Aguilar, spielten dabei im Team zusammen.

Liebherr-Mobil- und Raupenkrane von Grúas Aguilar spielen bei den Modernisierungsmaßnahmen eine wichtige Rolle. Während der Spielpause, die durch die Fußball-Weltmeisterschaft in Katar entstand, setzte das Kran- und Transportunternehmen mit Hauptsitz in Madrid zwei Liebherr-Raupenkrane für die Montage der Träger des ausfahrbaren Dachs ein. Ein LR 1700-1.0 und LR 1600/2 hoben zwölf 72 Meter lange und 72 Tonnen schwere Traversen in Tandemhüben in eine Höhe von 70 Metern. Die beiden außerhalb des Stadions platzierten Raupenkrane mussten dabei Ausladungen von 70 bis 118 Meter bewältigen.

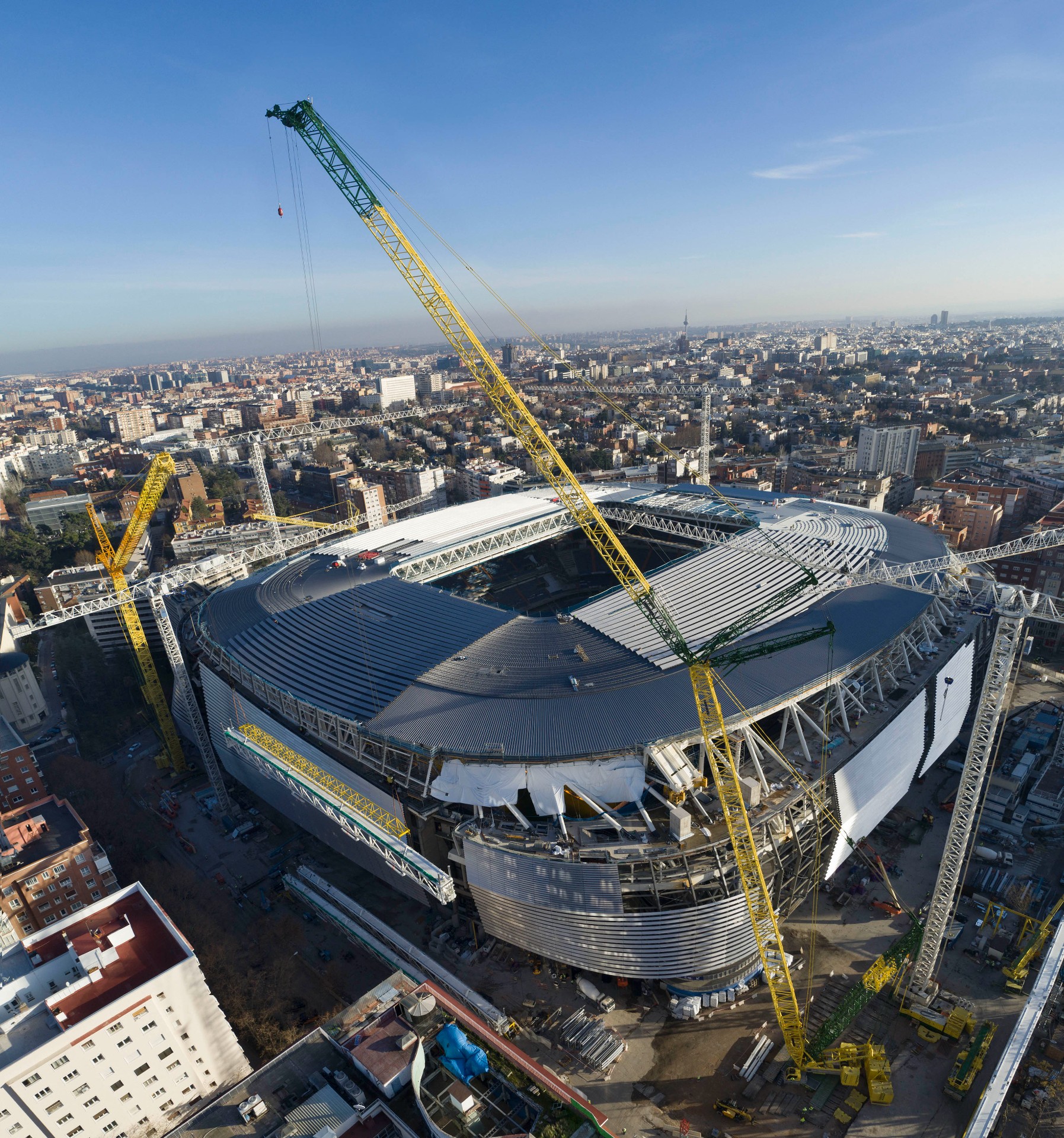

Liebherr-Raupenkrane montieren zwölf Stahlträger in einer Höhe von 70 Metern und bei maximalen Arbeitsradien zwischen 70 und 118 Metern.

Das Team und die Krane von Grúas Aguilar mussten sich bei der Durchführung dieses nicht alltäglichen Einsatzes mehreren großen Herausforderungen stellen: Die engen Platzverhältnisse um das Stadion erschwerten den Aufbau insbesondere von großen Gittermastkranen enorm. So musste der Ausleger des LR 1600/2 auf einem Parkplatz in der Nähe des Stadions montiert werden.

Eine weitere Schwierigkeit war, dass die Kranfahrer die Traversen beim Einheben in das Stadion nicht immer sehen konnten. Um den Erfolg der Montage sicherzustellen, hat die Konstruktionsabteilung von 2/4 Grúas Aguilar den Bewegungsvorgang jedes Trägers unter Berücksichtigung der jeweiligen Winkel des Hauptauslegers und der Wippspitze der beiden Krane für jede Phase akribisch geplant.

Ursprünglich sollte die Montage der Dachtraversen mit einem einzigen, dafür aber größeren Kran, durchgeführt werden. Nach umfassenden Prüfungen musste dieser Plan unter anderem aufgrund von Platzproblemen in der Umgebung der Baustelle und den großen Montageradien verworfen werden. So entschied sich Grúas Aguilar für Tandemhübe mit den Raupenkranen LR 1700-1.0 und LR 1600/2.

Herausforderungen an das Team und die Krane: Enge Platzverhältnisse, große Arbeitsradien und die Positionierung der Traversen ohne direkte Sicht durch die Kranfahrer.

„Nach der Montage des gesamten Daches des Estadio Santiago Bernabéu bedeutet die Fertigstellung für das Team von Grúas Aguilar den Abschluss eines aufregenden Projekts", sagt Firmeninhaber Luis Aguilar. „Die beste Bewertung, die wir haben können, ist das Vertrauen, das uns unsere Kunden Tag für Tag entgegenbringen, seit wir dieses besondere Projekt vor vier Jahren begonnen haben. Vom Team der Liebherr Ibérica erhalten wir großen Rückhalt in Bezug auf Kundendienst und Beratung.“

Weitere Informationen: Liebherr | © Fotos: Liebherr
