FASSI F1750 Kran

Erstmals autarker Betrieb über Powerpack möglich

Gründau - Mit einem FASSI F1750 der Techno-Baureihe hat die Firma W. Mayer Schwertransport und Kranarbeiten eine hochspezielle Kranlösung im Einsatz. Arno Alt, der Geschäftsführer, hat zusammen mit dem Know-how des Fahrzeugbauers ISM Industrieservice Müller seine innovative Idee umgesetzt.


Bauforum24 Artikel (20.10.2022): Fassi F1450R-HXP TECHNO Ladekran


Der Fassi F 1750 zählt zur Schwerlast Baureihe des Herstellers.

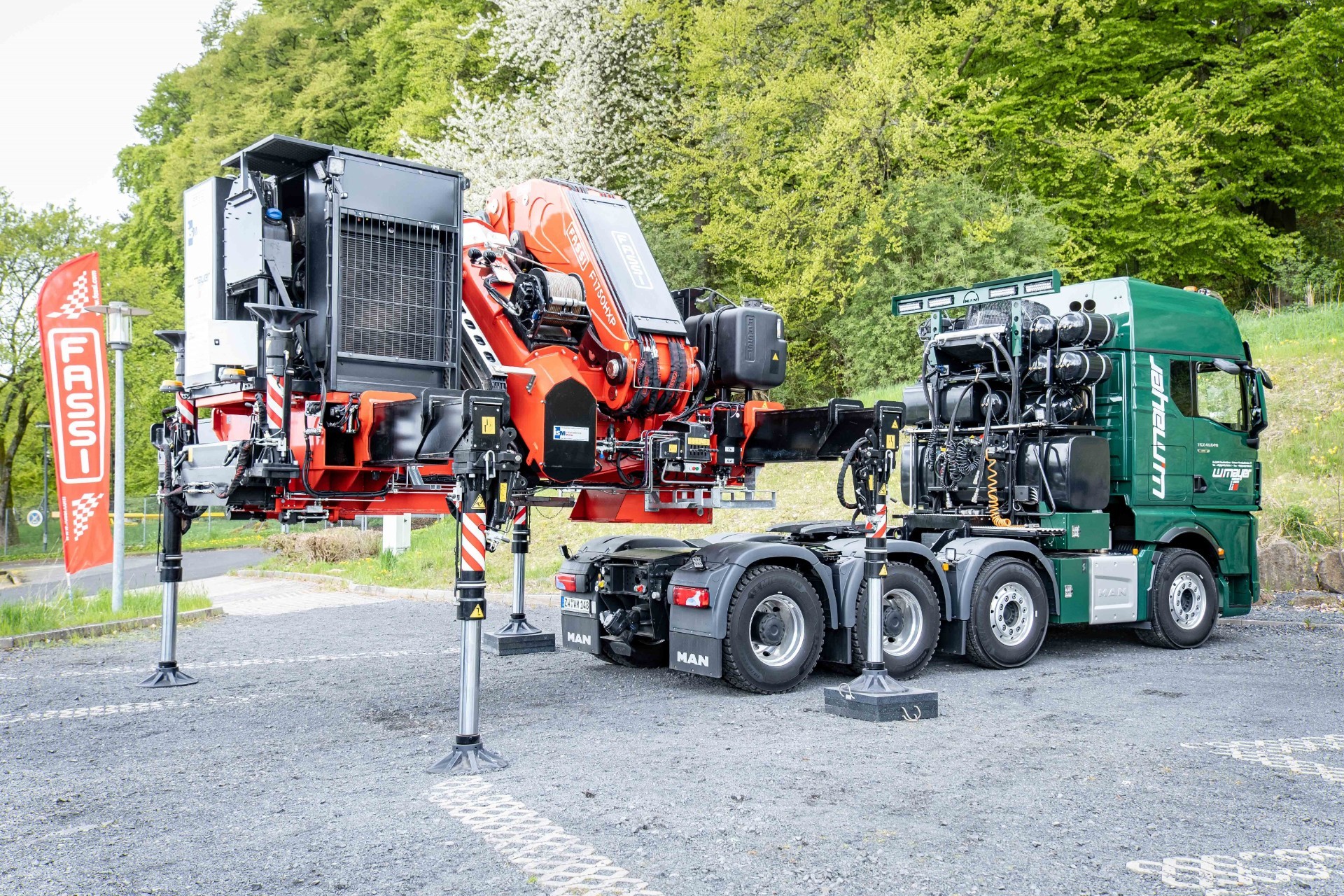

Der Kran kann über ein Powerpack, das wahlweise durch einen Diesel- oder Elektromotor angetrieben wird, unabhängig vom Trägerfahrzeug, einer speziellen 4Achs-Schwerlastmaschine, arbeiten. Der FASSI F1750 inklusive 6fach Abstützung und Powerpack sind auf einem Tragrahmen montiert und mit dem LKW hydraulisch verbolzt, so dass die Kraneinheit bei Bedarf abnehmbar ist. Dies ermöglicht sowohl stationäre Montagen als auch Einsätze auf einem SPMT oder einem Raupenfahrgestell.

Das in Zweibrücken ansässige Unternehmen setzt den Lkw als Zug- oder Schubfahrzeug bei Schwertransporten oder ohne Kranaufbau als 4Achs- Sattelzugmaschine ein.

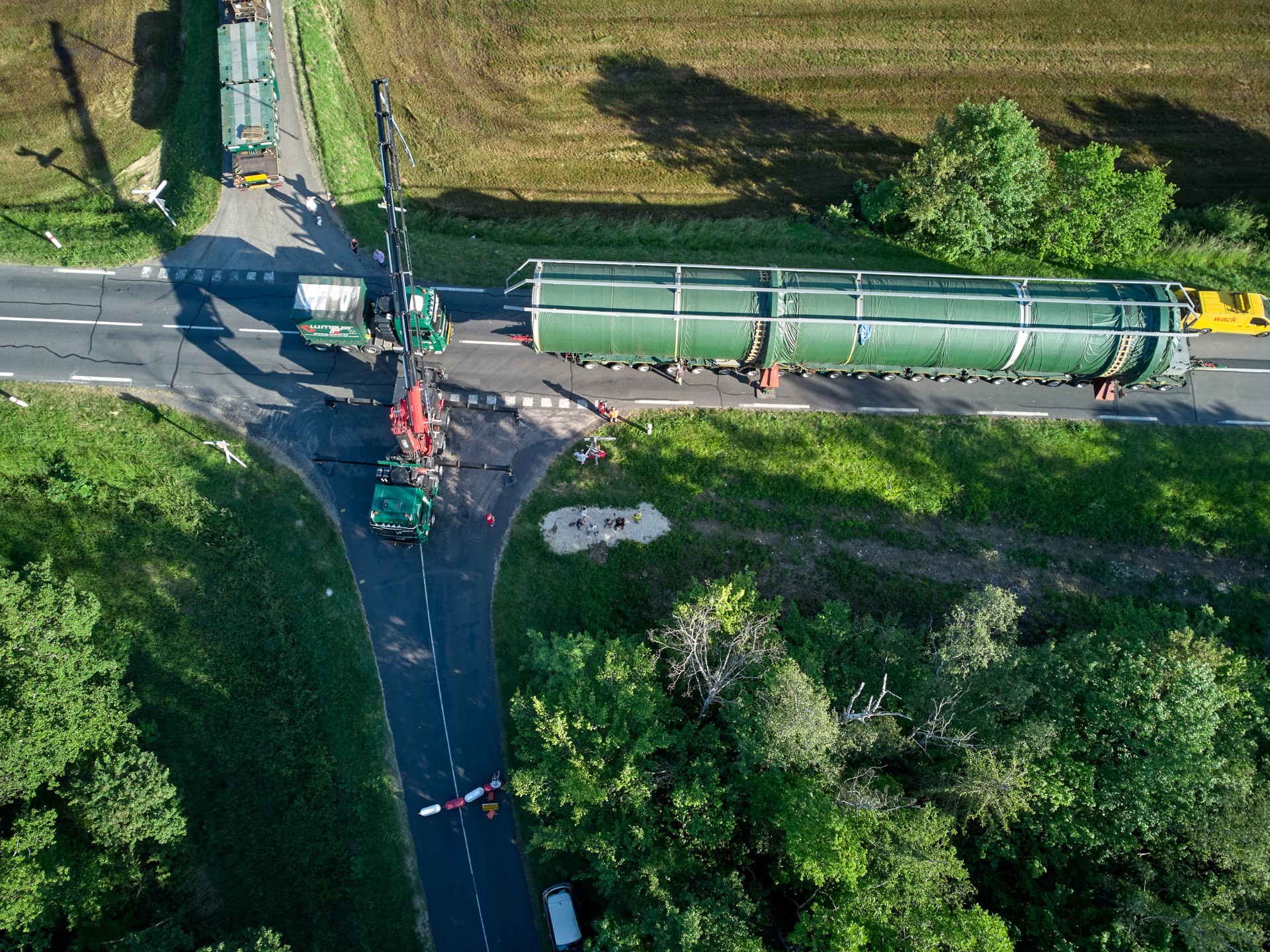

Bei einem Transport eines 340 Tonnen Kessels durch Frankreich, ersetzte der Kranaufbau den sonst benötigten Ballast auf dem LKW: Eigentlich reichten die 22 Achslinien des Plattformwagens für den Transport aus. Die Genehmigung der französischen Behörde forderte jedoch für die Überquerung einer Brücke über eine zweispurige Eisenbahnstrecke bei Mehoncourt, südlich von Nancy gelegen, eine Erweiterung der Transporteinheit auf 28 Achslinien. Der FASSI Kran nahm die beiden zusätzlichen 3Achser Module vom Auflieger des Begleitfahrzeuges und half bei der Montage der Transporteinheit, damit diese problemlos angebaut werden konnten. Nach der Überquerung der Brücke wurden die beiden 3Achser Module wieder entfernt, damit der Transport wieder kompakter für Kurvenfahrten auf der restlichen Strecke war. „Wir setzen diesen Kran auch innerbetrieblich für Montagearbeiten um. Zukünftig soll der Kran auch emissionsfrei betrieben werden, um ein Arbeiten in geschlossenen Räumen zu ermöglichen,“ erklärt Geschäftsführer Arno Alt.

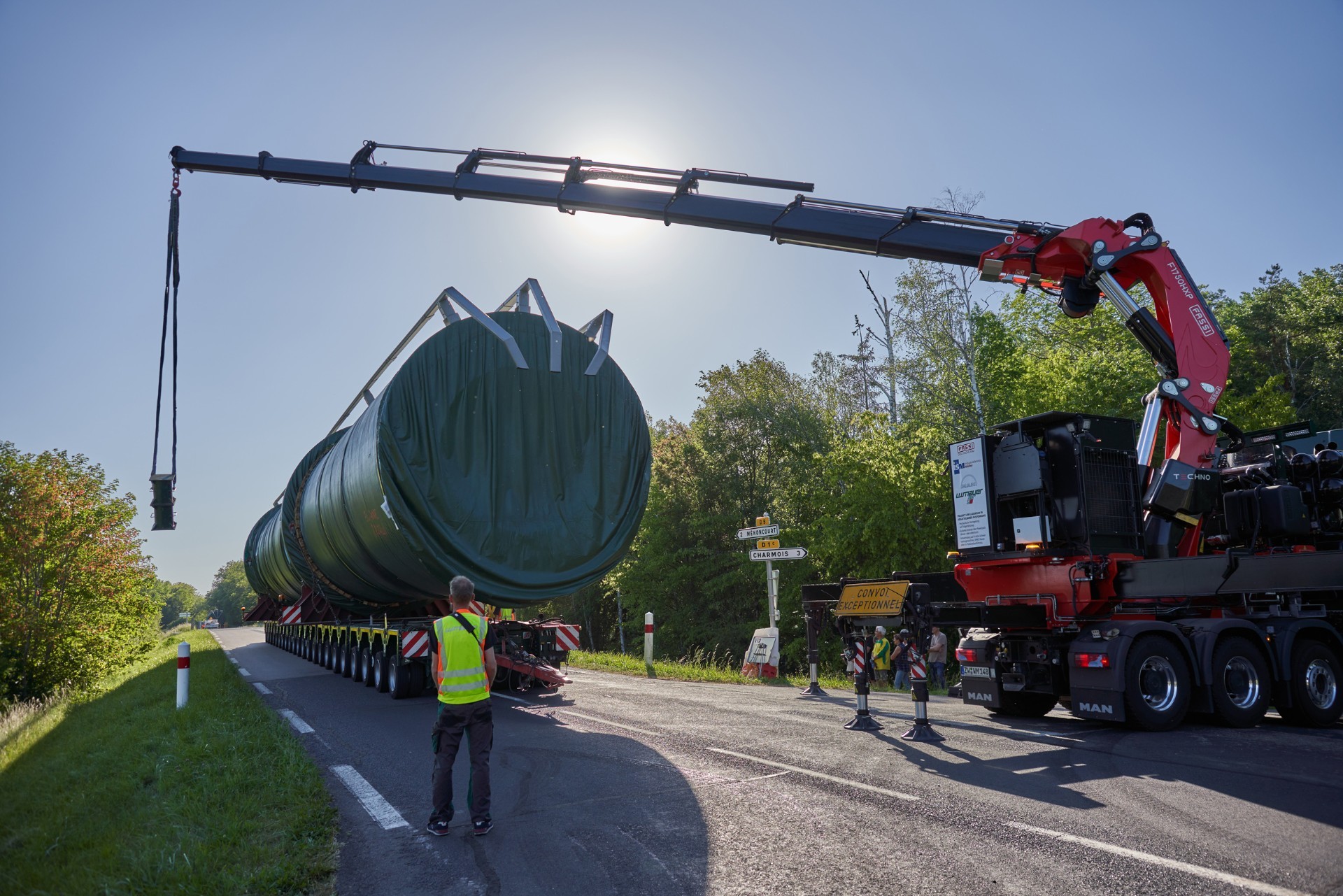

Vor der Verlängerung auf 28 Achslinien wurde das Kessel auf Stempel abgelassen.

Die Neuentwicklung F1750R-HXP TECHNO bietet interessante Features
Bei der TECHNO-Serie handelt es sich um eine neue Generation Knickarmkrane, die die Leistungsfähigkeit verbessert. Die Ausschübe des Auslegers mit dekagonalem Querschnitt, dem sogenannten X-Design, sorgen für ein verwindungsteifes Ausschubsystem. In Verbindung mit der Überarbeitung des FASSI Kniehebelsystems mit Doppelzylindern an Hub- und Knickarm und der neu verbauten Elektronik der ABB Tochter B&R führen zu einer deutlichen Leistungssteigerung des Krans von bis zu 57 %.

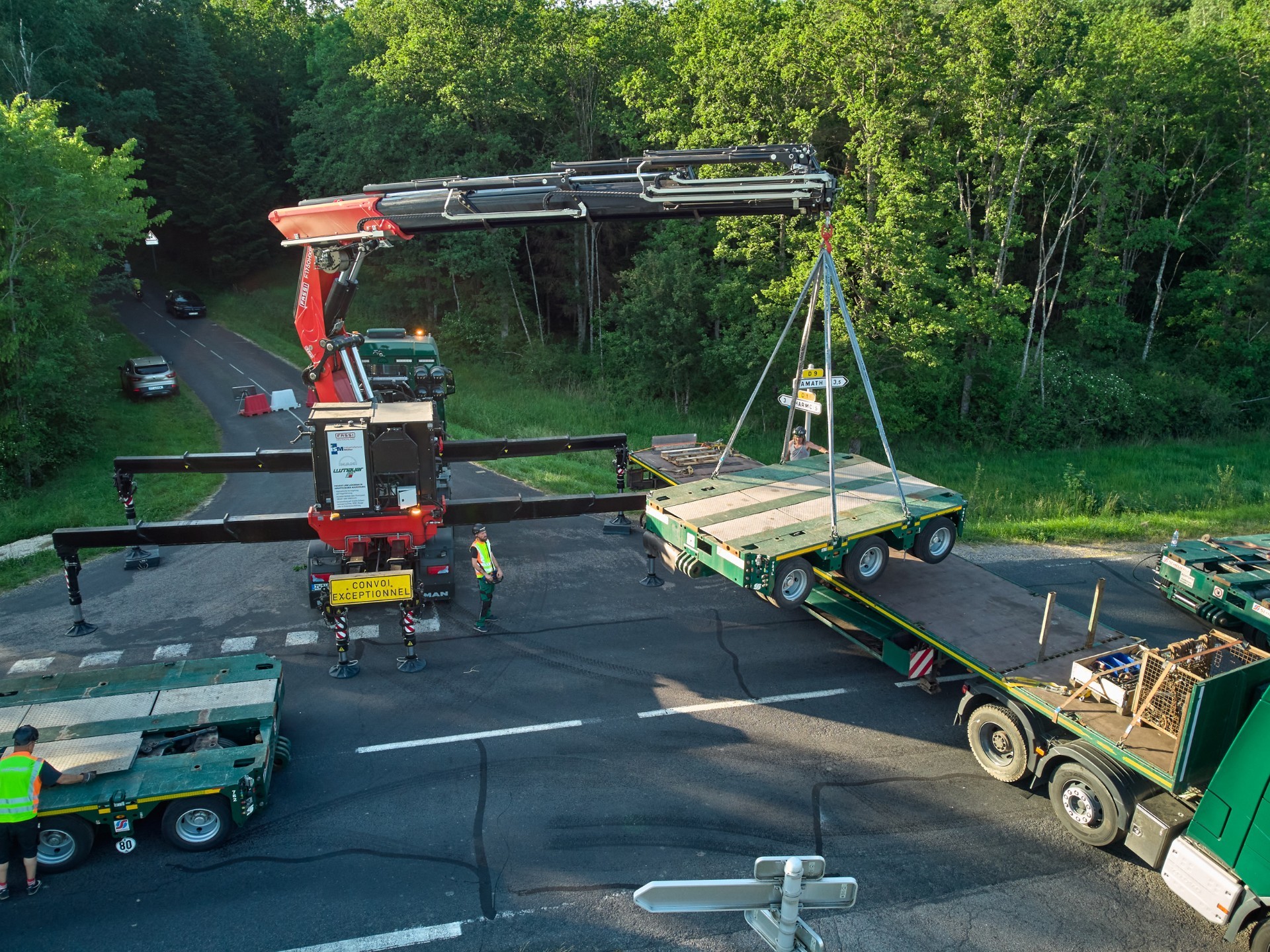

Links oben im Foto zu sehen stehen die beiden 3Achser Module auf dem Auflieger zur Verlängerung der Transporteinheit bereit.

Das neue elektronische Steuerungssystem FX990 bietet eine Reihe wichtiger Innovationen in den Bereichen Hard- und Software: Eine neue Steuereinheit, ein neues Touchscreen-Display FX901, eine neue Software für die Überlastabschaltung und die Dynamik-Kontrolle, ein neues Stabilitätskontrollsystem FSC/TECHNO und eine neue FassiLim-Software.
Weitere Highlights sind eine hochleistungsfähige Hydraulikanlage, bestehend aus jeweils zwei Danfoss Steuerblöcken und digitalen Ansteuermodulen, Steuerblöcken D900, Ölkühlern und Öltanks mit je 250 Litern Fassungsvermögen sowie eine besonders weit ausfahrbare hydraulische Standard-Abstützungen mit einer Abstützweite bis 9,96 m. Das Schwenkwerk bestehend aus 2 Schwenkmotoren und Drehkranz mit doppeltem Kugellager sorgt ein hohes Schwenkmoment mit Last am Haken. Die Gleitstücke der Ausschübe werden unter Druck montiert, um das vertikale und seitliche Spiel einzuschränken und damit eine längere Lebensdauer zu gewährleisten, wobei die seitlichen Gleitstücke einstellbar sind. Für das wartungsarme Ausschubsystem wurden spezielle Gleitstücke verwendet.

Das maximale Hubmoment liebt bei 132 tm (1295 kNm).
Die hydraulische Reichweite beträgt mit JIB Verlängerung 31,80 m.

Weitere Informationen: Fassi Deutschland GmbH | © Fotos: Fassi
