Der neue WOLFF 7021 Clear

Neugestaltung der Turmspitze

Heilbronn - WOLFF Clear-Krane im mittleren Lastmomentbereich gehören zu Wolffkrans gefragtesten Modellen. Auf der letzten bauma stellte der Kranhersteller ein neues Modell in der 200 mt-Klasse vor, den WOLFF 7021 FX. Nach intensivem Austausch mit Wolffkran-Kunden und Anwendern hat man den damaligen Prototyp noch einmal grundlegend neu designt. Herausgekommen ist der WOLFF 7021 Clear, ein spitzenloses Kraftpaket, das in der 224 mt-Klasse antritt und in puncto Tragfähigkeit, Montage und Wartung seinesgleichen sucht.


Bauforum24 Artikel (08.03.2024): Wolffkran im im Mittleren Osten


WOLFF 7021 Clear_1.jpg
Der neue WOLFF 7021 Clear besticht durch seine hohe Montage- und Wartungsfreundlichkeit gepaart mit unübertroffener Spitzentragfähigkeit.

„Auf den ersten Blick mag der WOLFF 7021 Clear wie eine reine Erweiterung unseres Portfolios im mittleren Lastmomentbereich erscheinen“, sagt Patrick Witteck, Projektleiter bei der Wolffkran GmbH. „Doch seine wahre Innovation steckt in den Details.“

Mühelos montiert: Ausleger und Gegenausleger neu gedacht
Um Montage und Zugänglichkeit zu verbessern, wurde der Ballastrahmen mit der Hubwinde so konzipiert, dass er am stehenden Kran montiert und demontiert werden kann und nicht wie bisher am Boden. „Dank einer Schnellverbindung lässt sich der Ballastrahmen sehr leicht am Gegenausleger befestigen und ebenso einfach für den Transport entfernen. So können wir die Montagegewichte des Gegenauslegers deutlich reduzieren“, führt Patrick Witteck aus. Optional ist ein Hilfskran für Servicearbeiten am Hubwerk verfügbar. Weitere Transportvorteile: Die Geländer am Gegenausleger wurden neugestaltet, sodass sie beim Transport nicht demontiert werden müssen, was auch für das neue variable Podest am Ballastrahmen zutrifft. Auslegerteile können nun platzsparend auf dem Gegenaus-leger transportiert werden, zusätzlich sind Transportaufnahmen für die Ausleger erhältlich. Last but not least können Kunden durch die Designanpassungen des Gegenauslegers die Tafel mit ihrem Firmenlogo besser sichtbar platzieren.

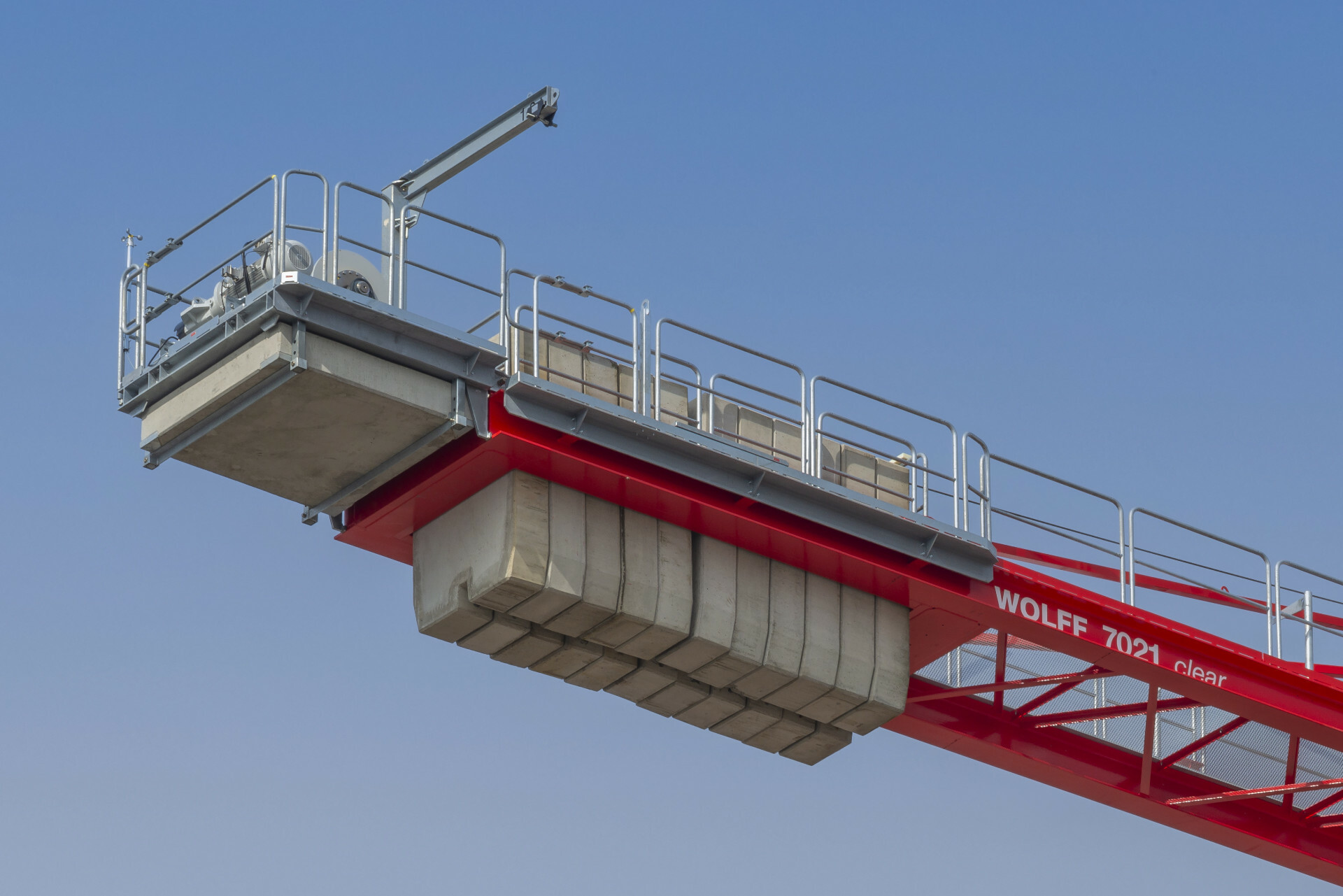

WOLFF 7021 Clear_3.jpg
Der Der neudesignte Ballastrahmen für die Hubwinde lässt sich leicht montieren und für den Transport dank Schnellverbindung sehr einfach entfernen. Die Geländer wurden ebenfalls neugestaltet. Sie sind leichter und bleiben beim Transport an Ort und Stelle. Der optionale Hilfskran am Hubwerk erleichtert die Wartung.

Auch der Ausleger des WOLFF 7021 Clear zeigt sich besonders montage- und wartungsfreundlich. Hervorzuheben ist die innovative, schon beim WOLFF 6523 Clear vorgestellte, patentierte Ober- und Untergurtverbindung: Die Untergurte des Auslegers und die Seilwirbeltraverse werden statt mit Bolzen mit einer Dorn- und Keilverbindung an der Stirnseite montiert. Am Obergurt werden die Bolzen in Birnenlöcher gesteckt, was eine deutlich einfachere Montage ohne Hammer ermöglicht. Die glatten Übergänge sorgen für eine flüssigere Bewegung der Laufkatze, was die Feinpositionierung der Last erleichtert.

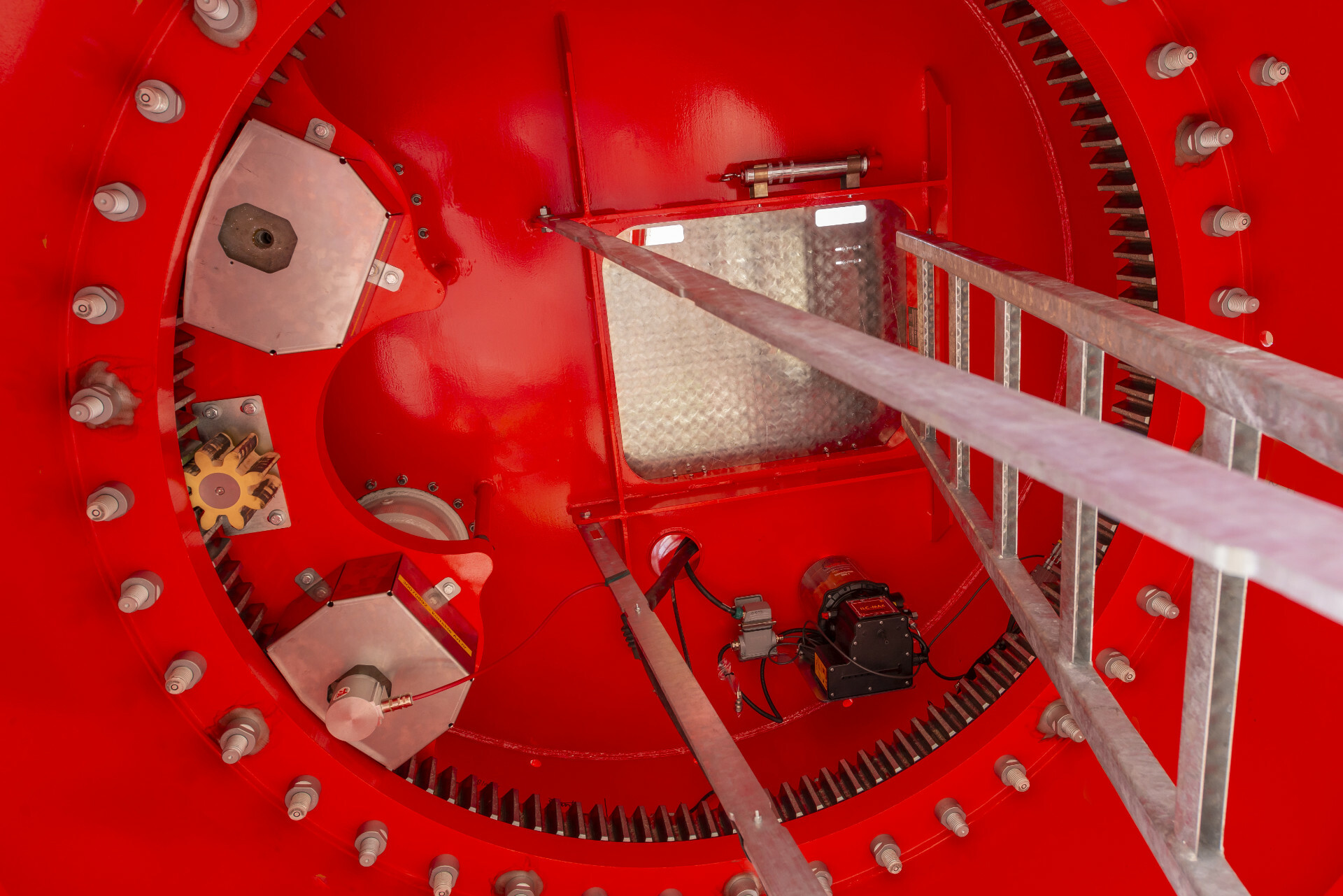

WOLFF 7021 Clear_4_Zentralschmierung mit Schmierritzel_central lubrication with lubrication pinion.jpg
Deutlich weniger Aufwand bei der Wartung verspricht auch die standard-mäßige Zentralschmierung der Drehverbindung und optional der Zahnflanken. Auf Wunsch kann ein Schmierritzel (gelb) für die bedarfsgenaue Schmierung und punktgenaue Verteilung der Schmierstoffe ein-gebaut werden.

Eine Bereicherung für das Kranpersonal stellen zusätzliche Podeste sowohl im Bereich des Seilrollenlagers als auch zwischen Ausleger und Führerhaus dar. Während das erste die Instandhaltung der Umlenkrollen erleichtert, ermöglicht das zweite dem Kranführer die Akkus des High-Speed-Positioning-Systems (HiSPS) ohne Sicherheitsausrüstung zu wechseln. Ein zusätzliches, variables Podest für die geteilte Montage des Auslegers sowie rutschhemmende, breitere Laufstege runden das neue Design ab und erhöhen Sicherheit und Effizienz bei der Arbeit mit dem Kran.

Maßgeschneiderte Konstruktion für spezifische Kundenbedürfnisse
„Mit der Neugestaltung der Turmspitze tragen wir einerseits dem Kundenwunsch nach einer differenzierteren Preisgestaltung von WOLFF Kranen Rechnung und bieten andererseits weitere durchdachte konstruktive Anpassungen“, erläutert Patrick Witteck.

WOLFF 7021 Clear_3.jpgDer WOLFF 7021 Clear kann je nach Kundenbedürfnis und Budget individuell ausgestattet werden. Bei der Variante mit teilbarem Spitzenunterteil, wie hier zu sehen, lässt sich das Montagegewicht der Turmspitze auf bis zu 6,4 Tonnen reduzieren. Preissensibleren Kunden steht ein günstigeres, nicht teilbares Spitzenunterteil zur Verfügung.

Der WOLFF 7021 Clear ist optional mit einem teilbaren Spitzenunterteil bestellbar, wodurch sich das Montagegewicht der Turmspitze auf bis zu 6,4 Tonnen reduzieren lässt. Bei dieser Variante ist die Turmspitze mit einem Adapter für das UV/TV 20 Turmsystem aus-gestattet und kletterbar. Zudem kann sie wahlweise mit einem Montagepodest bestückt werden, was die Zugänglichkeit erleichtert und für mehr Arbeitssicherheit sorgt. „Für preissensiblere Kunden bieten wir alternativ ein nicht-teilbares, nicht-kletterbares Eco-Spitzenunterteil, das trotzdem noch ein moderates Montagegewicht von 10,6 Tonnen aufweist“, so Witteck. Beide Spitzenunterteil-Varianten bieten eine serienmäßige, leicht befüllbare Zentralschmierung der Drehverbindung und optional der Zahnflanken. Auf Wunsch kann ein Schmierritzel eingebaut werden. Für noch komfortableres Arbeiten ist die Turmspitze mit einem Hilfskran für Wartungsarbeiten am Drehwerk und einem Schalter für die Stromzufuhr lieferbar, der ohne Elektrofachkraft installiert werden kann.

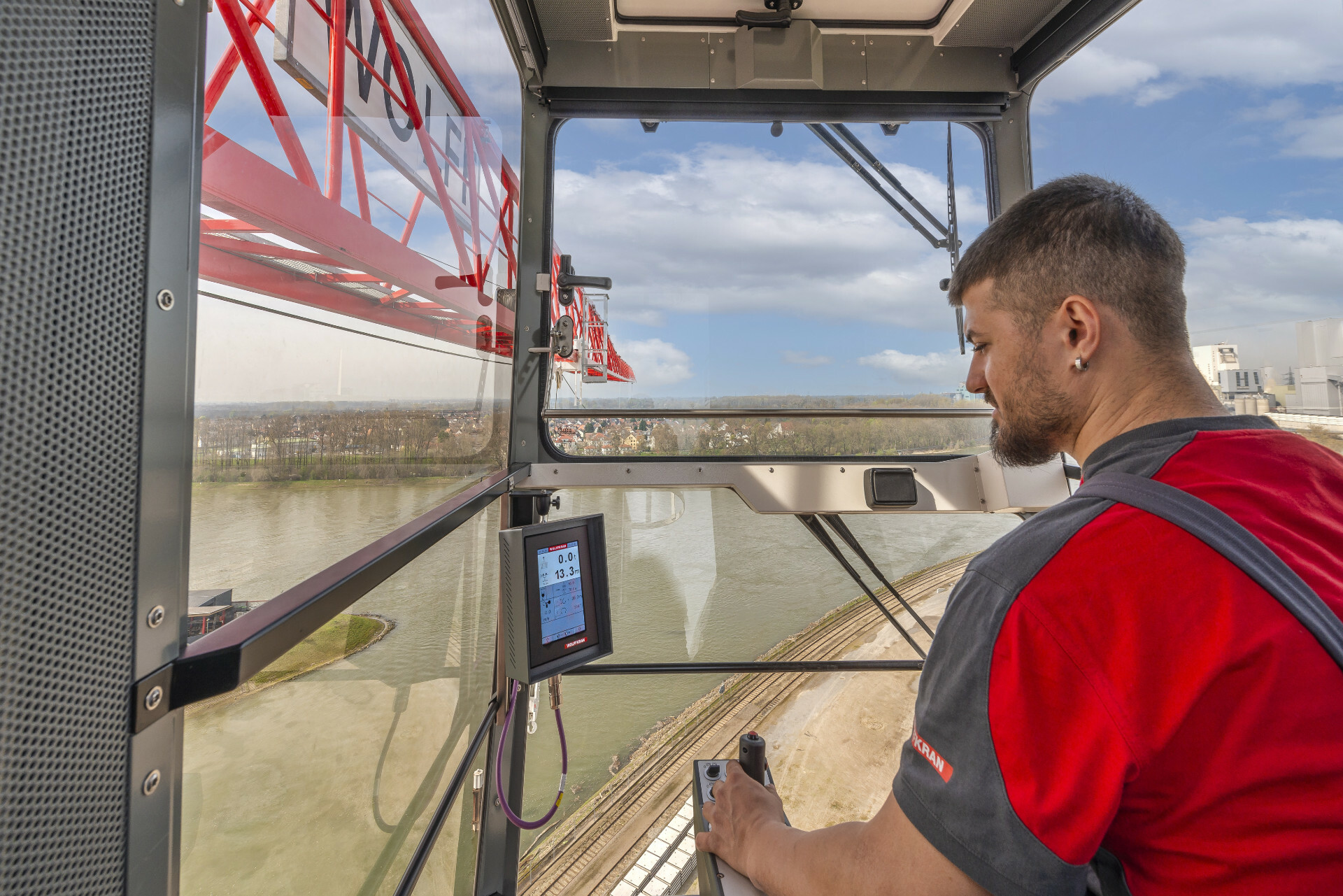

WOLFF 7021 Clear_6.jpgAuch andere Features sind optional erhältlich wie beispielsweise das High-Speed-Positioning System. Ein neues Podest zwischen Ausleger und Kabine ermöglichen dem Kranfahrer einen Akkutausch ohne Sicherheitsausrüstung.

Tragkraft und Transporteffizienz
Der WOLFF 7021 Clear ist als Zweistrangkran konzipiert und ab sofort als WOLFF 7021.8 Clear mit 8,5 Tonnen und als WOLFF 7021.10 Clear mit 10,5 Tonnen Tragfähigkeit erhältlich. Eine 12,5 Tonnen-Version ist geplant. Mit seiner Spitzentraglast von 2,1 Tonnen (2,3 Tonnen mit WOLFF Boost) bei 70 Metern Ausleger sich zwischen 25 und 70 Metern in 2,5 Meter Schritten verlängern. Je nach Version ist der WOLFF 7021 Clear mit einem 45 kW (8,5 und 10,5-Tonnen) oder einem 67 kW Hubwerk (12,5 Tonnen) erhältlich sowie mit zwei Drehwerken, mit denen eine Arbeitsgeschwindigkeit von 94 Metern pro Minute erreicht wird. Der Allrounder soll überwiegend in Europa zum Einsatz kommen und kann durch seine smarte Bauart mit den zahlreichen zerlegbaren Komponenten raum-optimiert auf drei LKW transportiert werden.

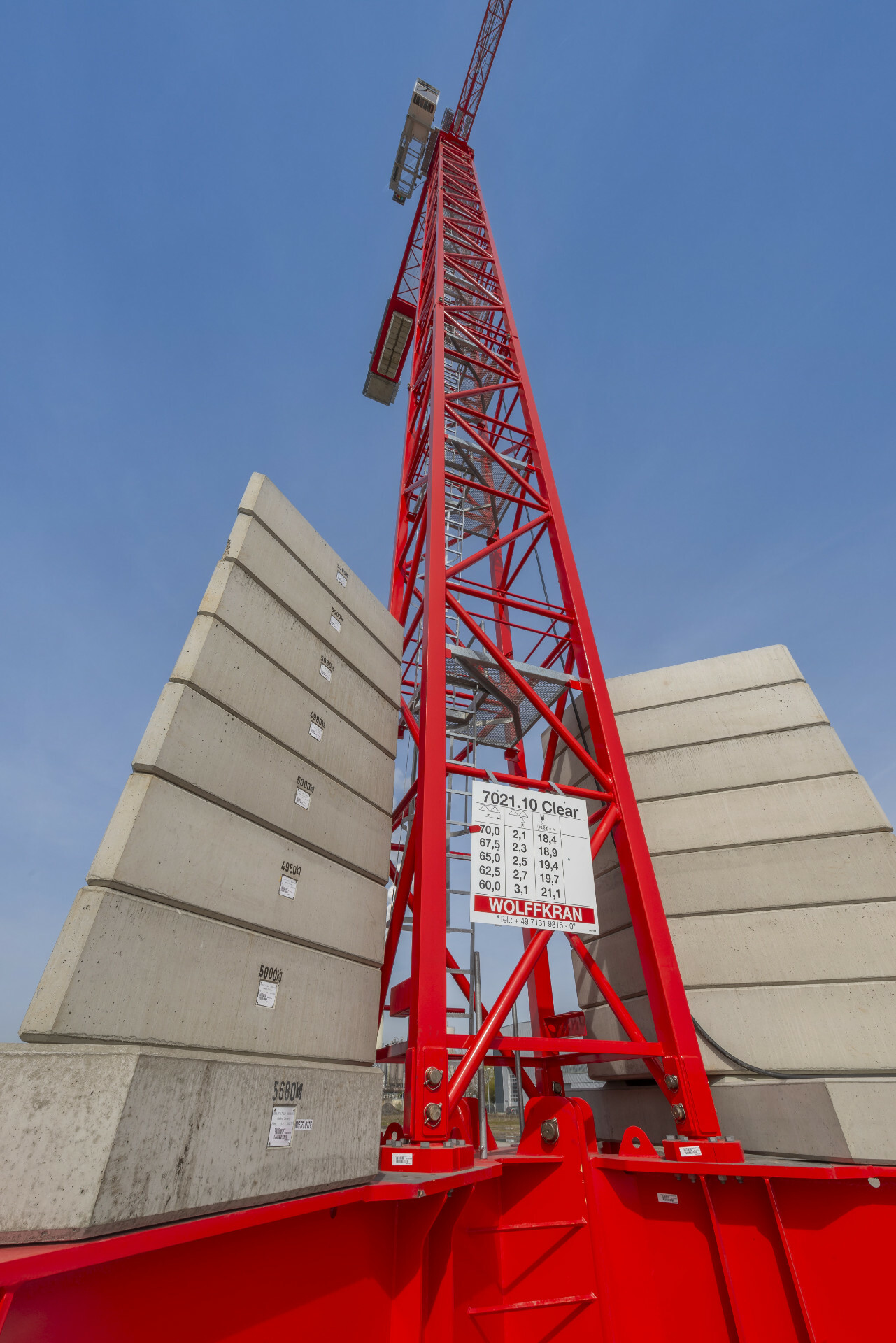

WOLFF 7021 Clear_8.jpg

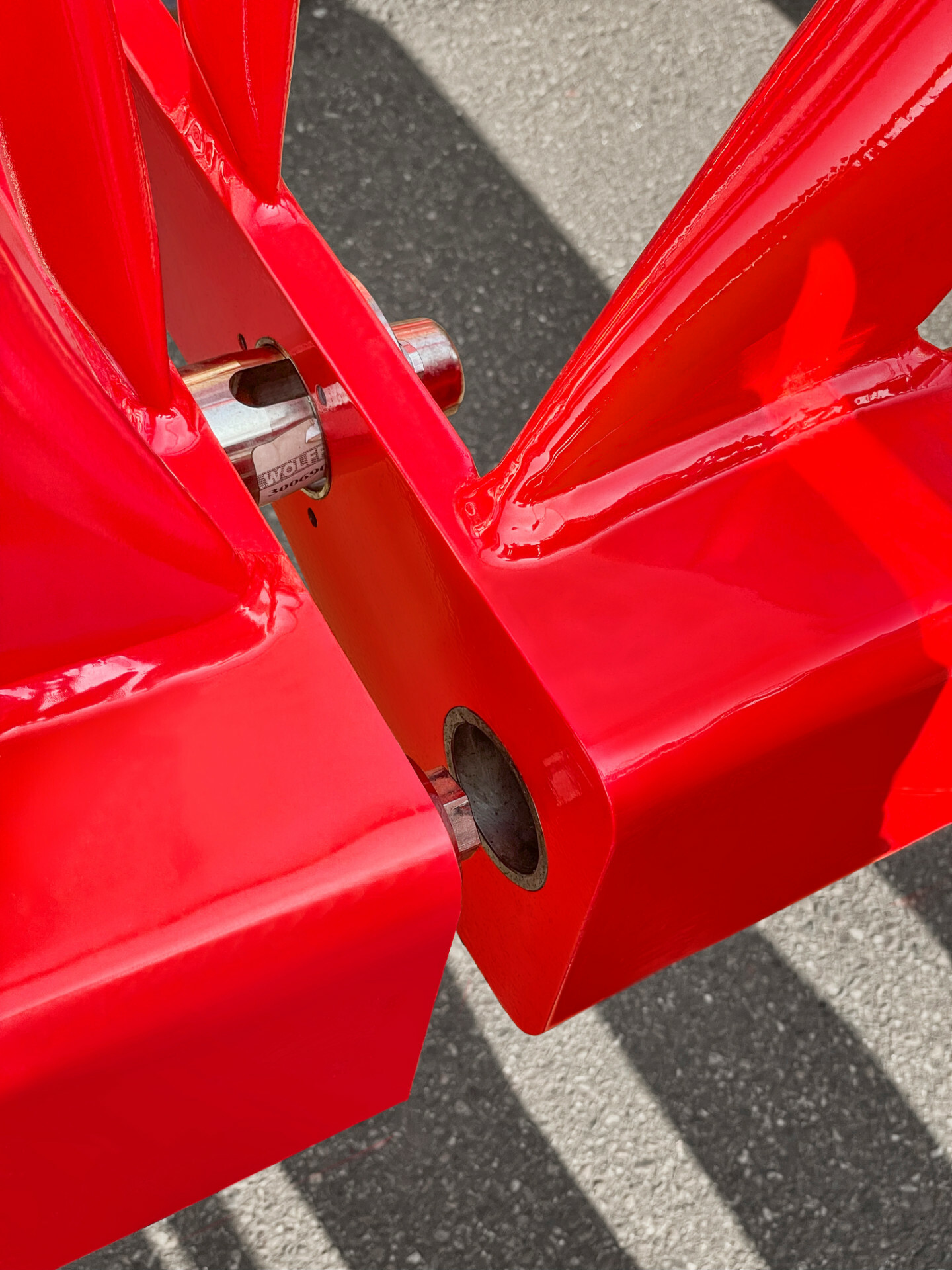

WOLFF 7021 Clear_9_patentierte Ober und Untergurtverbindung_patented upper and lower boom connection.jpg
Nur auf den ersten Blick ist der neue WOLFF 7021 Clear eine reine Ergänzung des Portfolios im mittleren Lastmomentbereich. Die Innovation steckt in den Details, wie etwa in der patentierten Untergurtverbindung, die eine leichte Montage ohne Werkzeug ermöglicht und durch den ruhigeren Lauf des Katzfahrwerks die Feinpositionierung der Last vereinfacht.

Weitere Informationen: WOLFFKRAN International AG | © Fotos: WOLFFKRAN
