ATLAS Zweiwegebagger 1604 ZW

Im Einsatz auf den Strecken der DB

Ganderkesee, 12.10.2021 - Der ATLAS 1604 ZW wurde in vielen technischen Details weiterentwickelt - die DB Bahnbau Gruppe GmbH hat nun 16 Bagger dieser neuen Serie im Einsatz - 100 % zuschaltbares Sperrdifferential für Starrachse - Standfestigkeit verbessert


Bauforum24 Artikel (01.10.2021): Umschlagmaschine ATLAS 270 MH

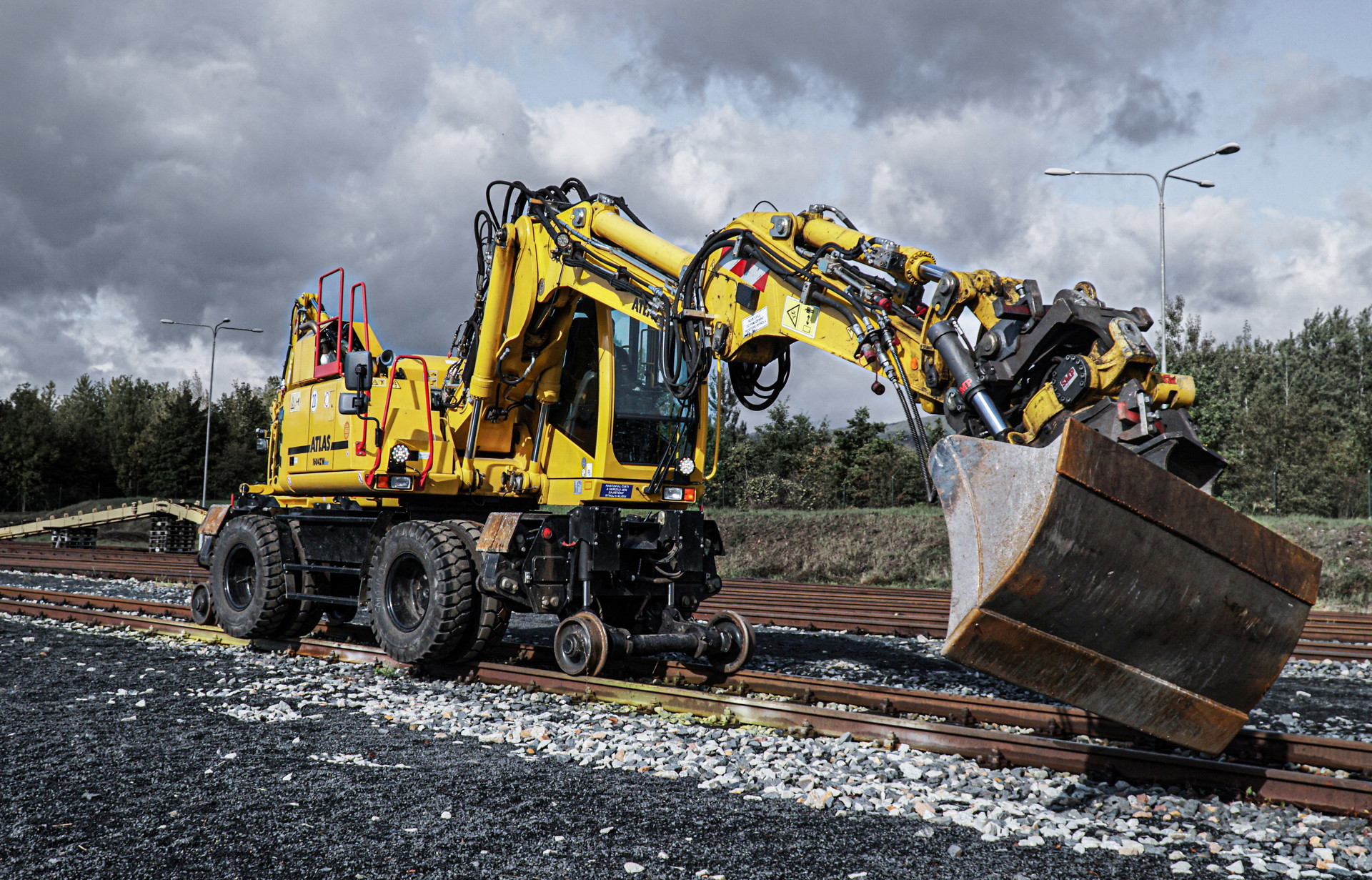

ATLAS 1604 ZW 1 final.jpg
Der ATLAS 1604 ZW wurde in vielen technischen Details weiterentwickelt.

16 ATLAS Zweiwegebagger 1604 ZW der neuen Serie hat die DB Bahnbau Gruppe GmbH gekauft und auf den Strecken der Deutschen Bahn AG im Einsatz. Die neuen Maschinen der 2020er Serie stellen einen tatsächlichen Qualitätssprung dar. Durch intensiven Austausch mit der Praxis wurde eine Reihe von einsatzorientierten Aspekten weiterentwickelt, die die ATLAS Zweiwegebagger auf ein neues, höheres Niveau gehoben haben. Das neue Modell hat alle erforderlichen Zulassungen von EBA/DB Netz AG erhalten. Die DB Bahnbau Gruppe GmbH ist ein Tochterunternehmen der Deutschen Bahn AG und erbringt bundesweit Bauleistungen für die Eisenbahninfrastruktur der DB AG.

Einmalig - Heckradiusvarianten unter 2 m möglich
Den ATLAS 1604 ZW gibt es in zwei verschiedenen Heckradiusvarianten: 2.000 mm und  1.750 mm. Das Modell ATLAS 1404 ZW ist sogar mit einem Heckradius von 1.575 mm lieferbar. Sie machen die ATLAS ZW Bagger zu höchst variabel einsetzbaren Arbeitsmaschinen. Das Kontergewicht ist integriert und somit wird der ATLAS zu einem wirklichen Kurzheckbagger. Ein niedriger Schwerpunkt und ein quer eingebauter Motor sorgen für optimale Stabilität und Standsicherheit beim Arbeiten auf dem Gleis. Das Fahrwerk mit robusten, speziell konzipierten Baggerachsen mit Planetengetriebe in allen 4 Radnaben sowie Allradantrieb, Regelfahrmotor mit Lastschaltgetriebe und ein doppelt wirkendes Fahrbremsventil sind die Voraussetzungen für sicheres Fahren auch auf der Schiene. Die neu konzipierte Starrachse verfügt nun über ein zuschaltbares, 100%iges Sperrdifferential. Zusätzlich ist die Spurradachse mit robusten, leicht montier- und demontierbaren Arretierungen ausgestattet, die für weitere Stabiltät auf dem Gleis sorgen und optional eingesetzt werden können.

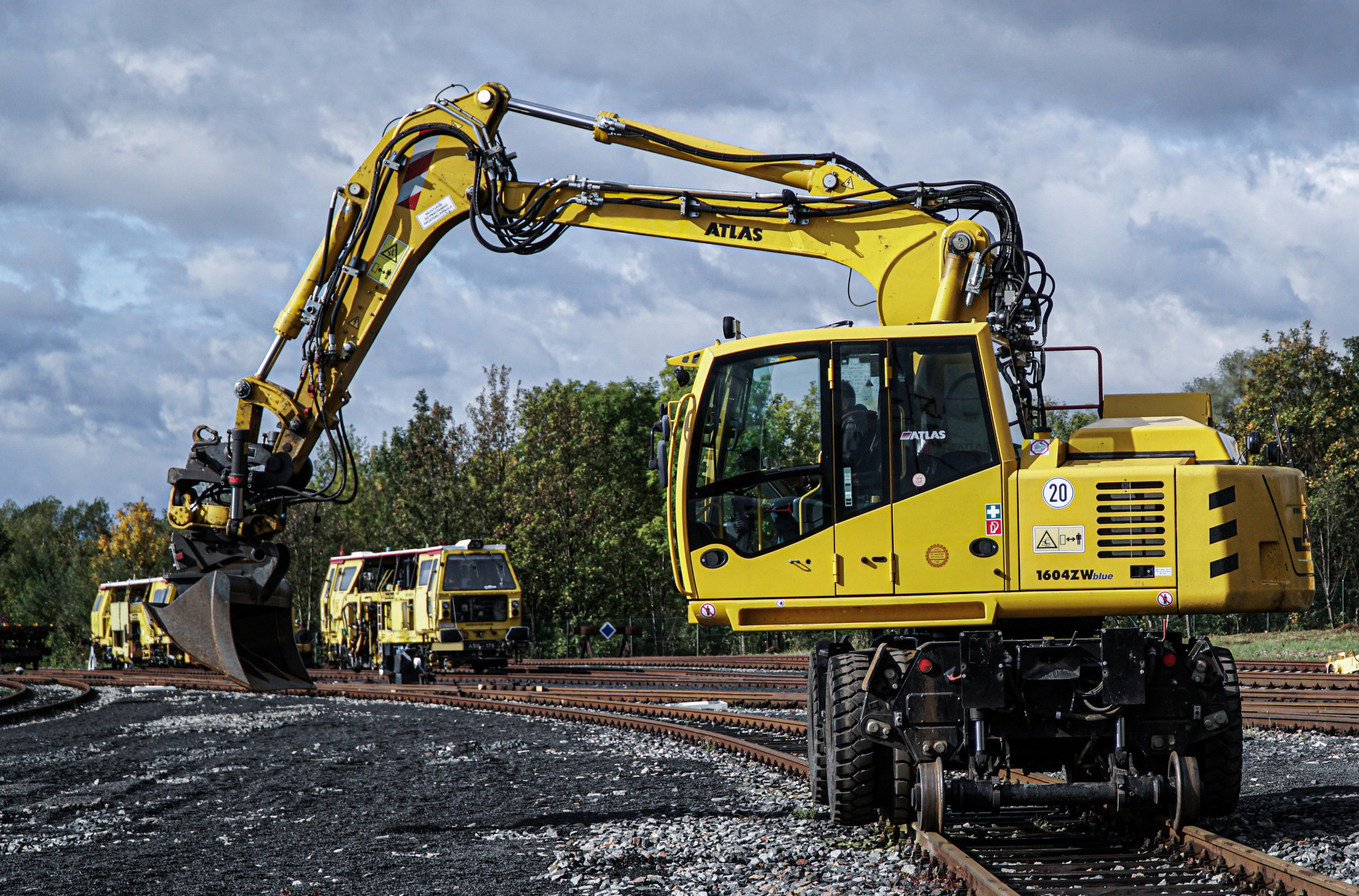

ATLAS 1604 ZW 2 final.jpg

Abgasstandard Euro V
Die neuen Deutz-Motoren mit 115 KW/157 PS erfüllen die Abgasnormen der EU-Stufe V/US-EPA. Sie sind mit 97 dB(A) außen und 71 dB(A) innen leise und mit einer Abgasnachbehandlungsanlage mit geschlossenem Diesel-Partikelfilter und kombiniertem SCR-Katalysator ausgerüstet. Die Zweiwegebagger sind mit der bewährten Load-Sensing-Hydraulik von Linde ausgestattet. Das intelligente ATLAS Hydraulikmanagement AWE 4 ermöglicht ein lastunabhängiges Überlagern der Arbeitsbewegungen.

Sicherheit auch im Detail
Die computergestützte Schwenkbegrenzung verringert bei Erreichen des Endpunktes die Oberwagengeschwindigkeit proportional und schaltet dann das Oberwagendrehwerk ab. Auch die elektronische Hubhöhenbegrenzung (Baggerausleger) arbeitet so, dass jegliche Beschädigungen von Signalanlagen, Schallschutzwänden, Fahrleitungen etc. ausgeschlossen werden kann. Die maximale Stielhöhe und der Schwenkbereich des Arbeitswerkzeuges bezogen auf den Berechnungspunkt wird berücksichtigt. Sehr wichtig: Das System erkennt, wenn ein Anbaugerät montiert ist und passt die programmierte Arbeitshöhe entsprechend an. Die Bewegung stoppt, wenn der programmierte Endpunkt erreicht ist. Auch die Lastmomentbegrenzung gemäß DIN EN 15746-2 ist integriert.

Das Wohnzimmer des Fahrers
Man fühlt sich in der Doppelkabine wie auf einem Leuchtturm, so gut ist die Sicht. Der Rückraum wird mit Kamera und Display überwacht. Der  Actimo Evolution Supersitz von Grammer ermöglicht so viele individuelle Einstellungsnuancen, dass man mit seiner Unterstützung den Rücken wirklich entlastet. Ein angenehmes Highlight für den Fahrer sind auch die neuen Bedienelemente. Sie wurden so angepasst, dass Sie die notwendige Robustheit für den harten Baustelleneinsatz besitzen und gleichzeitig komfortabler zu erreichen sind. Die serienmäßige Klimaanlage macht das Wohnzimmer perfekt.

Vollhydraulischer Schnellwechsler für 16 verschiedene Arbeitswerkzeuge
Da die ATLAS Zweiwegebagger überwiegend zur Instandsetzung der über 33.000 km Schienenstrecke der Deutschen Bahn AG genutzt werden, sind sie auch auf diese Arbeiten ausgerichtet. Dazu gehören Weichen- und Gleisinstandsetzungen, Schwellen- und Schienenwechsel, Bau und Instandhaltung von Signal- und Fahrdrahtanlagen, Lärmschutzwände, Bahnbetriebsbauten u. a. Die Arbeiten werden überwiegend mit hydraulischen Anbaugeräten ausgeführt. Dabei geht es u. a. um Schwellenfachgreifer, freidrehende Lasthaken, Hydraulikhämmer, Vibrationsplatten, Ramm- und Ziehvibratoren, sowie Schwellenwechsler, Stopfaggregate und Schienenknacker. Insgesamt 16 verschiedene Anbaugeräte kommen zum Einsatz. Hierfür wurde in enger Zusammenarbeit zwischen den Produzenten und der DB Bahnbau Gruppe GmbH mit dem OilQuick-Rail ein spezielles, vollhydraulisches Schnellwechselsystem entwickelt. Es hat vier Anschlüsse mehr als üblich. In Summe lässt sich jetzt nach etlichen Monaten Einsatz in der Praxis sagen, dass mit den ATLAS Zweiwegebaggern des Typs 1604 ZW tatsächlich ein sehr guter Schritt in der Weiterentwicklung getan wurde.


Weitere Informationen: ATLAS GmbH | © Fotos: ATLAS
