Ammann APA-Serie

Schwere Anbauverdichter mit Verdichtungskontrolle

Juli 2019 - Bei den Vibrationsplatten von Ammann gehört sie längst zum Standard. Bei seinen schweren Anbauverdichtern hat der Schweizer Hersteller nun nachgelegt. Die elektronische Verdichtungskontrolle ACE ist ein wichtiges Instrument der Qualitätssicherung.


Bauforum24 Artikel (24.05.2019): Ammann Walzenzüge ARS 200 & ARS 220

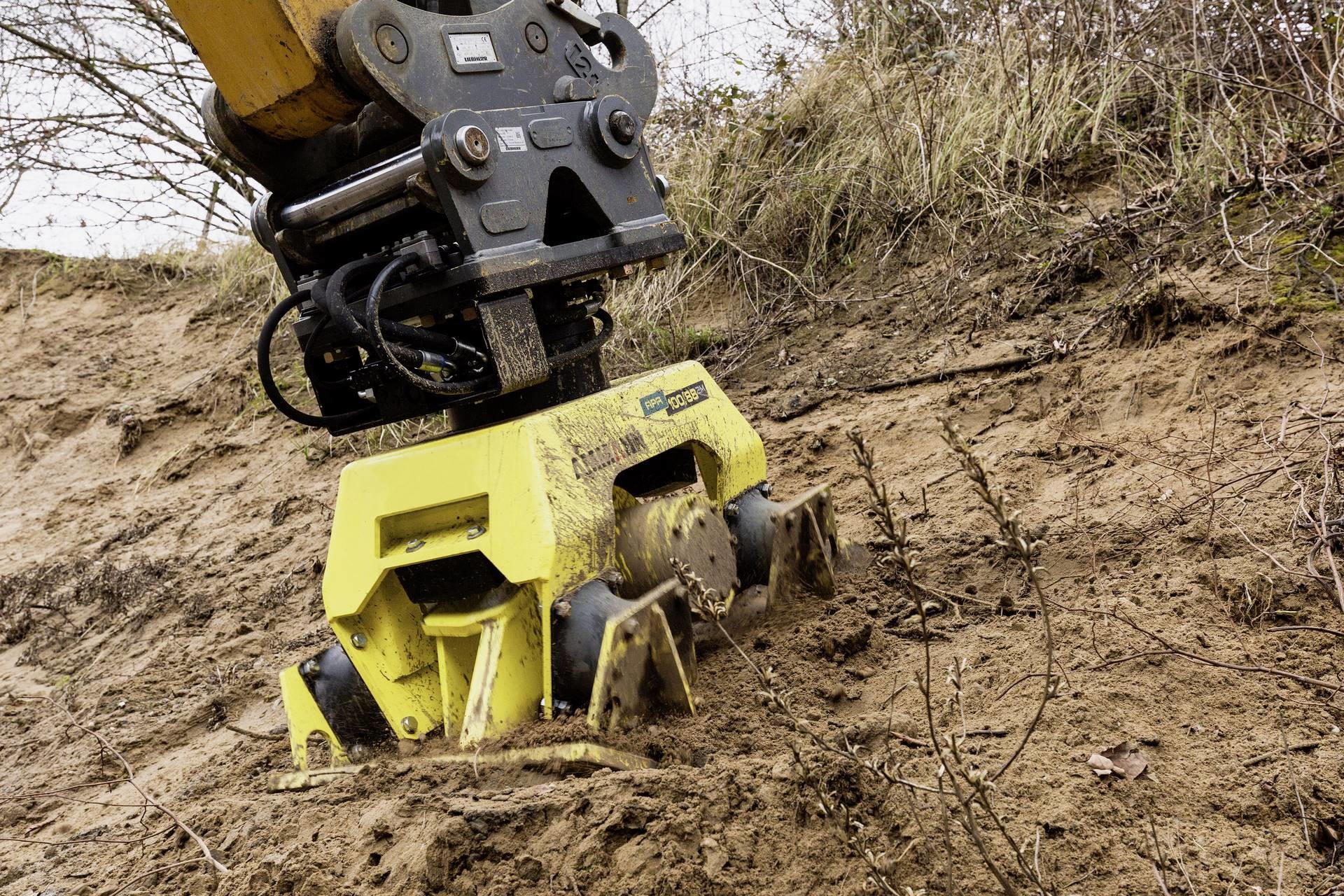

Die Anbauverdichter, die Ammann nun mit ACE-Technologie ausgestattet hat, sind ideal für den Einsatz an Bagger der Gewichtsklasse von 10 bis 40 Tonnen

Wer bisher mit dem Anbauverdichter Kanalgräben oder Rohrleitungsgräben verdichtet hat, musste sich ausschließlich auf seine Erfahrung verlassen. Denn Bagger bieten bislang keine Möglichkeit, die tatsächlich erbrachte Verdichtungsleistung des Anbauverdichters zu messen und anzuzeigen. Liegt eine Über- oder Unterverdichtung vor? Da musste man sich ganz auf das Gefühl des Baggerfahrers verlassen.

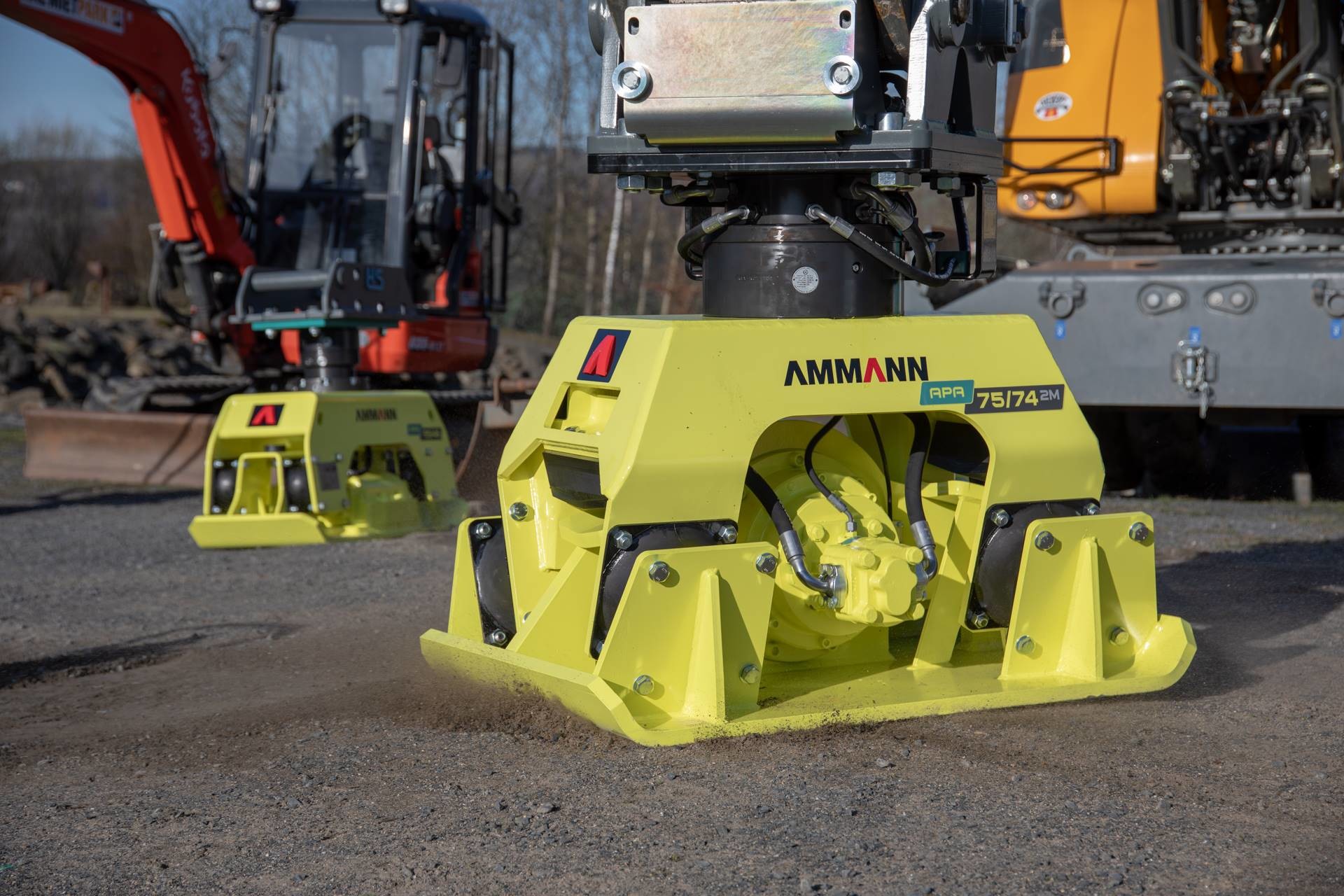

A1914_SchwereAnbauverdichter_1920.jpgZur „bauma“ präsentierte Ammann erstmals seine schweren Anbauverdichter mit der elektronischen Verdichtungskontrolle ACE.

Mehr Sicherheit
Ammann bietet nun für seine schweren Anbauverdichter APA 75/74 und 100/88, die für 10- bis 40-Tonnen-Bagger geeignet sind, eine elektronische Verdichtungskontrolle an. Bestehend aus Beschleunigungssensor und Auswerteeinheit, gibt das neue Tool dem Bediener damit die notwendige Sicherheit über die erreichte Verdichtungsleistung.

Der Beschleunigungssensor ist in das Gehäuse des Anbauverdichters integriert und somit quasi „unkaputtbar“. Er misst und meldet die Beschleunigung der Grundplatte während des Betriebs an die Auswerteeinheit. Diese berechnet anhand eines von Ammann entwickelten und patentierten Algorithmus, ob der Anpressdruck des Anbauverdichters ausreicht, zu hoch oder zu niedrig ist, und gibt Signal, sobald die Verdichtung an dieser Stelle ihren optimalen Wert erreicht hat.

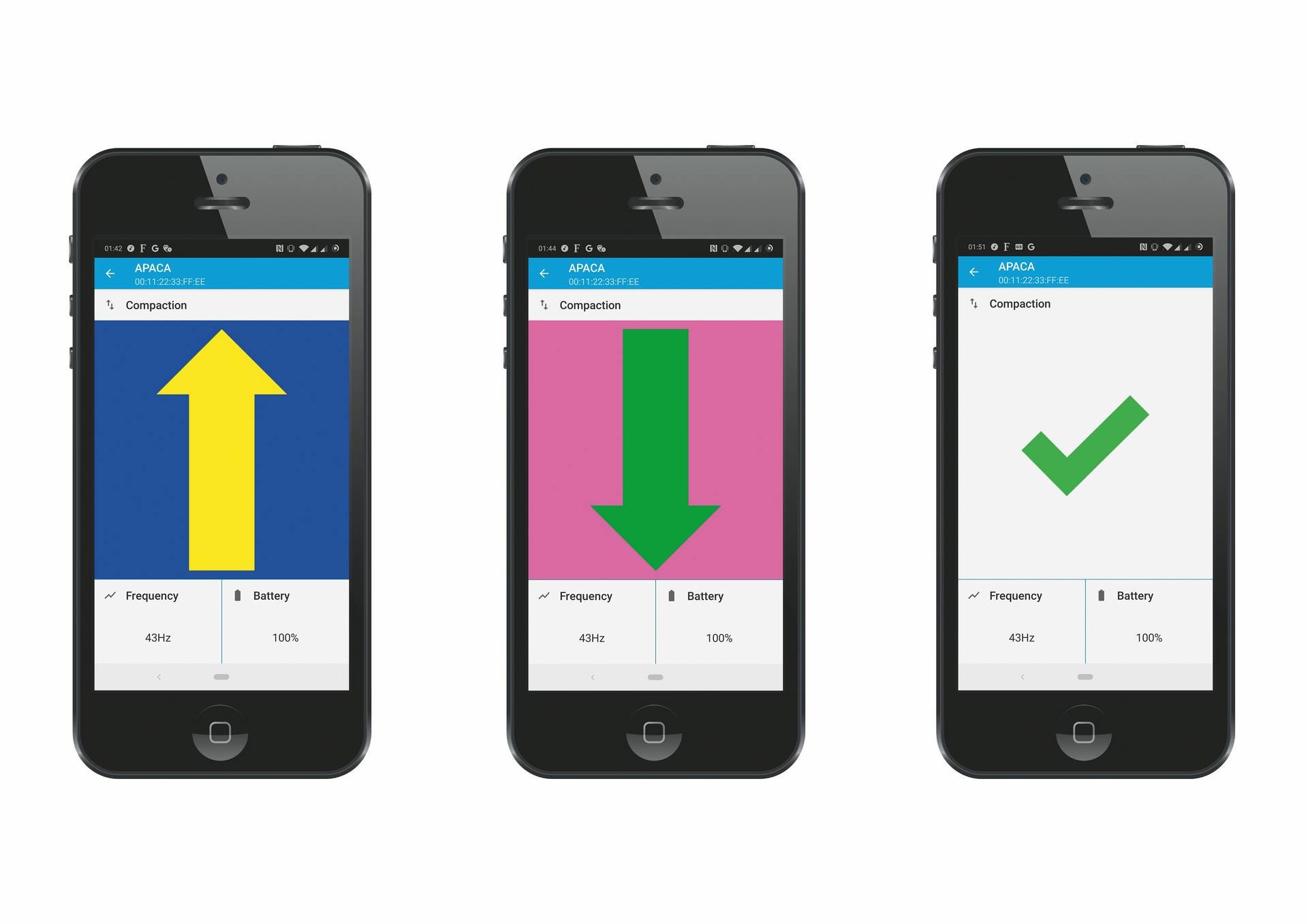

A1914_Anzeige-App_1920.jpgMit klaren Symbolen und Farben erkennt der Baggerfahrer selbst aus dem Augenwinkel heraus den aktuellen Stand seiner Verdichtungsleistung

Smart und immer dabei
Um diese Meldung zu empfangen, benötigt der Baggerführer nur Handy oder Tablet und die kostenlose Ammann App. Die Auswerteeinheit sendet die Informationen über die Verdichtungsleistung kontinuierlich an die App. Einfache Symbole und Farb-Codes wie ein gelber Pfeil nach oben oder ein grünen Pfeil nach unten – die er auch aus den Augenwinkeln heraus erkennt – zeigen dem Bediener dann ganz plakativ, ob er an der aktuellen Stelle den Anpressdruck reduzieren (gelber Pfeil) oder erhöhen (grüner Pfeil) soll. Sobald ein grüner Haken im Display erscheint, weiß er, dass der Verdichtungsvorgang an dieser Stelle abgeschlossen ist und dass er zur nächsten Stelle übergehen kann. Einfach zu erkennen ist innerhalb dieser Anzeige auch die Frequenz des Anbauverdichters und dessen Betriebsstunden.

Visuell und akustisch
Damit der Baggerfahrer nicht zu häufig auf das Handy schauen muss, gibt die App neben den visuellen Signalen, auch akustische. So kann sich der Fahrer ganz auf seine Arbeit konzentrieren und hat seinen persönlichen Assistenten quasi immer „im Ohr“ sitzen.

Eine Hochleistungsbatterie versorgt den Sensor und die Anzeigeeinheit. Selbst bei intensiver Nutzung muss die Batterie frühestens nach sechs Jahren erneuert werden. Auf der diesjährigen bauma hat Ammann die ACE-Technologie für schwere Anbauverdichter erstmals öffentlich präsentiert.

Weitere Informationen: Ammann Group  | © Fotos: Ammann
