Demag CC 3800-1 Gittermast-Raupenkran

Raupenkran hebt Hafenkrane in Mannheim

Zweibrücken, 04.07.2017 - Im Auftrag der Kranwerke Mannheim sollte die Firma Steil aus Trier gleich zwei Hafenkrane für die Montage im Mannheimer Hafen heben. Doch zuvor musste erst einmal einer der gewaltigen Kranbahnträger im Hafen von Speyer für den Schiffstransport nach Mannheim verladen werden. Zum Einsatz kam ein Terex Superlift 3800 der Firma Steil, der nach der Wiedereinführung der Marke Demag nun CC 3800-1 heißt.


Bauforum24 Artikel (28.06.2017): Neuer Demag AC 300-6 All-Terrain-Kran


Demag CC 3800-1 / Terex Superlift 3800 Gittermast-RaupenkranDemag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran

„Keine Frage – ohne diesen Kran hätten wir die Jobs bei Weitem nicht so flexibel erledigen können”, bringt es Steil-Projektleiter Sebastian Sehl auf den Punkt. Denn bereits bei der Verladung des 78 Meter langen und 105 Tonnen schweren Kranbahnträgers auf ein Pontonschiff im Hafen von Speyer musste der Kran seine Flexibilität unter Beweis stellen, da sich die erforderliche Ausladung beim Heben der Last vom Schwertransporter auf das Schiff bei Niedrigwasser um bis zu drei Meter erhöhen konnte.

Anders als mit einem voll ballastierten Mobilkran ließe sich laut Hersteller mit dem Superlift 3800 der Hub selbst dann durch Steigerung des Superlift-Gegengewichts durchführen. „Bei unserer Planung haben wir deshalb ein variables Superlift-Gegenwicht von 65 bis 125 Tonnen zugrundegelegt. Damit konnte der Kran flexibel in einer Radiusbreite von 28 bis 32 Metern arbeiten und wir waren auch bei Niedrigwasser auf der sicheren Seite“, erklärt Sebastian Sehl.

Am Samstagmorgen hob das Team sowohl den ausladenden Kranbahnträger als auch weitere Bauteile ohne Zwischenfälle in das bereitstehende Pontonschiff, das sich anschließend auf den Weg in den Mannheimer Hafen machte. Dort wartete dann wenig später die Fortsetzung des Projekts auf das Steil-Team und ihren Kran.

Demag CC 3800-1 / Terex Superlift 3800 Gittermast-RaupenkranDemag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran

Wiedersehen in Mannheim

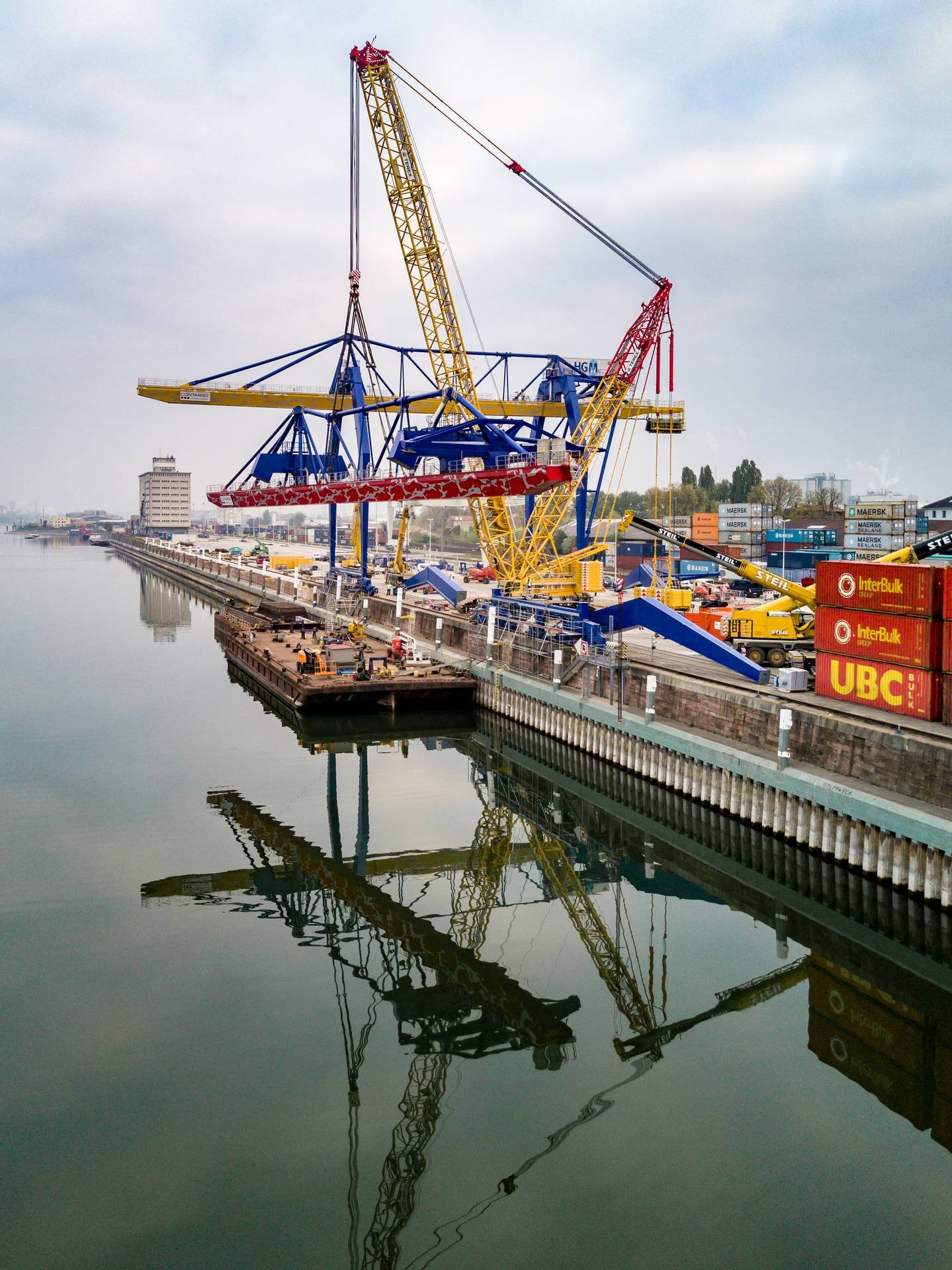

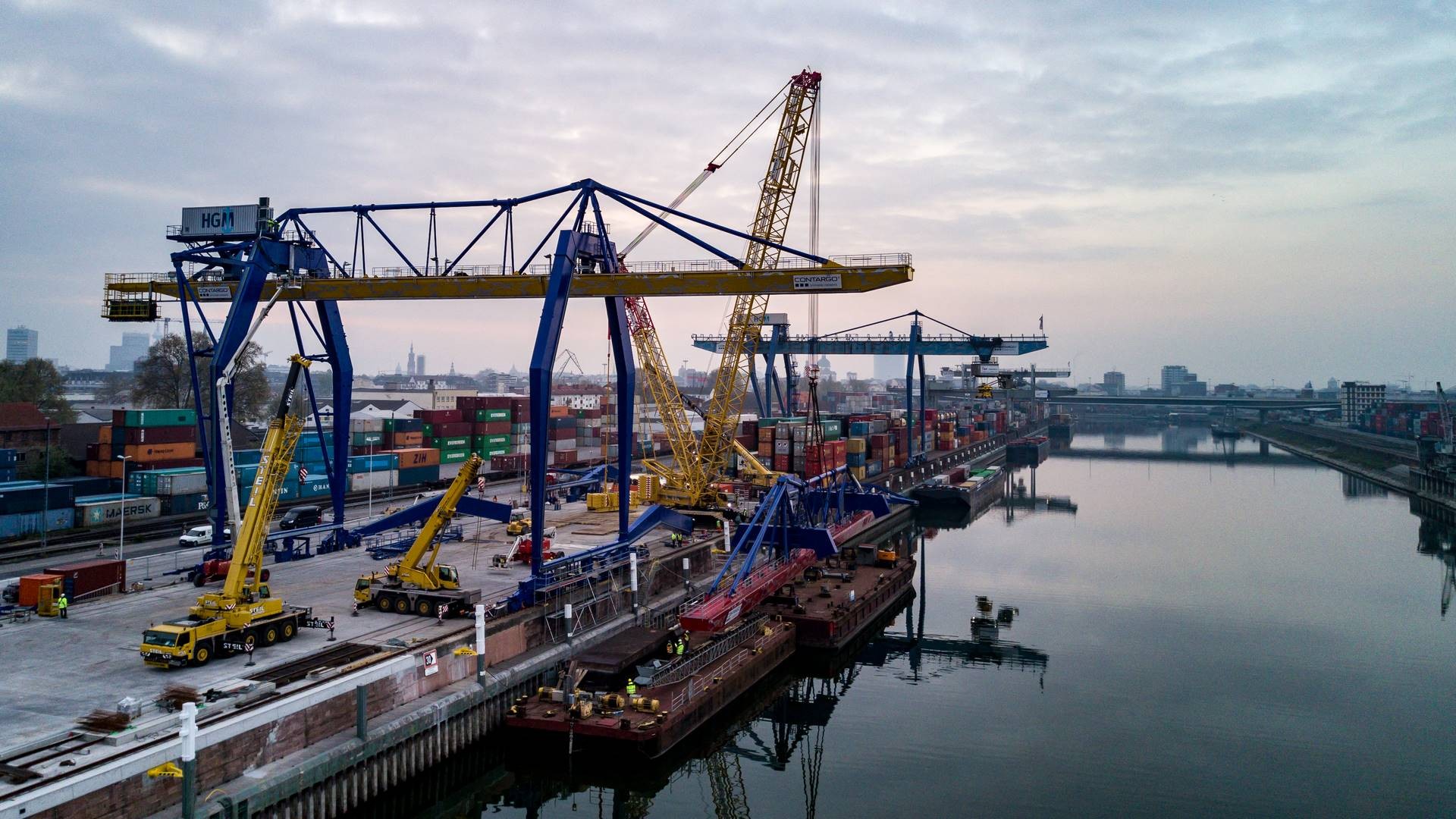

Denn in der Werftstraße des Mannheimer Hafens sollte das Steil-Team zwei Container-Krane unter anderem mit dem in Speyer verladenen Kranbahnträger aufbauen. Auch hierbei setzte man wieder auf den Superlift 3800. In einem ersten Arbeitsschritt wurden zunächst die Pendelstützen des Hafenkran 1 mit Hilfe von zwei Hilfskranen der 200-Tonnen- und 130-Tonnen-Klasse aufgestellt. Parallel hierzu erfolgte der Hub des komplett montierten und damit nun 241 Tonnen schweren Kranbahnträgers mit dem Superlift 3800.

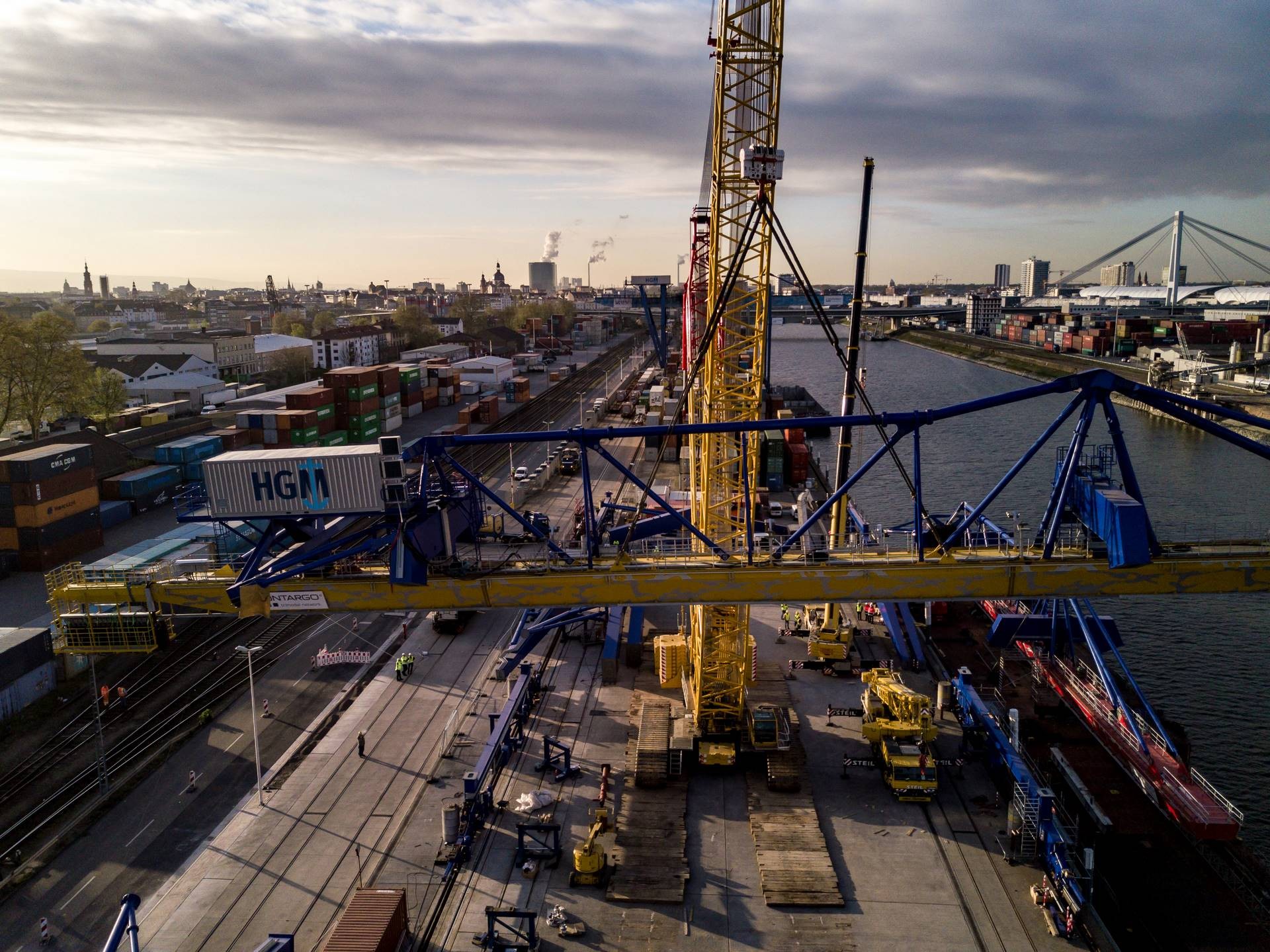

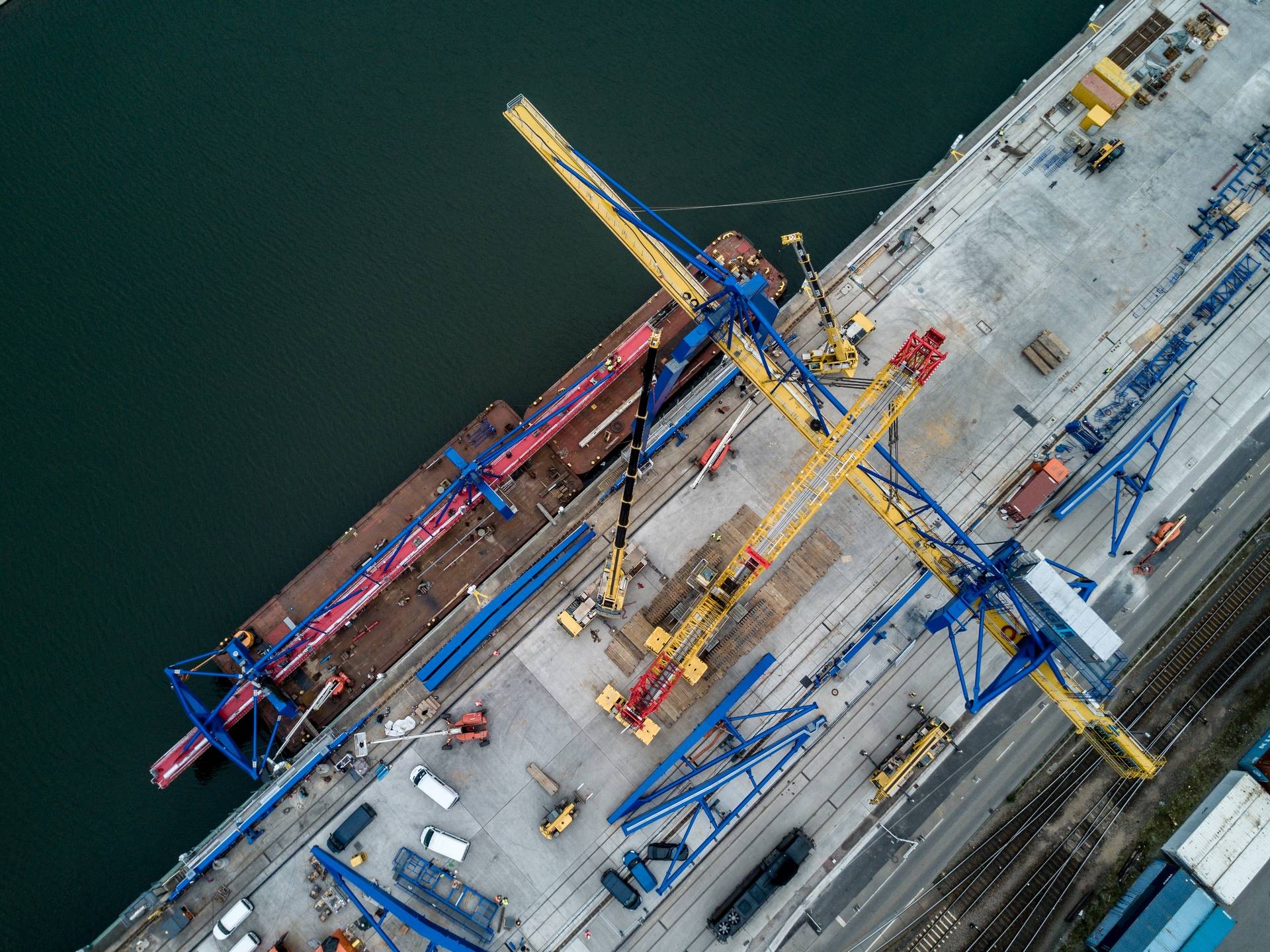

Dieser wurde für diese Aufgabe mit 54 Meter langem Hauptausleger, 50 Tonnen Zentralballast, 165 Tonnen Obrwagenballast und 54 Tonnen Superlift-Ballast gerüstet. So konfiguriert war er in der Lage, den komplett montierten Kranbahnträger aufzunehmen, um ca. 30 Meter anzuheben und unter Last rund 15 Meter zu verfahren. Mit einer Ausladung von 16 bis 18 Metern hob er den Träger auf nun 32 Meter an und drehte ihn parallel zu den Pendelstützen des Hafenkrans. Diese konnten jetzt mit den beiden Fahrwerken des Hafenkrans sowie mit dem Kranbahnträger verschraubt werden.

Demag CC 3800-1 / Terex Superlift 3800 Gittermast-RaupenkranDemag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran

Anschließend wurden die beiden Hilfskrane umgesetzt, damit diese die festen Stützen zur Montage an den Fahrwerken in Stellung bringen konnten. „Während all dieser Arbeiten musste der Kran den schweren Kranbahnträger pendelfrei in der erforderlichen Position halten, was durch aufkommenden Wind zwar etwas erschwert, aber niemals kritisch wurde“, berichtet Sebastian Sehl.

„Der Rest war Routine“

Anschließend stand als nächster Arbeitsschritt die Anbringung der immerhin 15 Tonnen schweren Laufkatze am Kranbahnträger an. Für diesen Job kamen zwei 200 t Krane zum Einsatz. „Auf diese Weise konnten wir die beiden Hafenkrane im vorgegebenen Zeitrahmen termingerecht aufbauen. Dabei hat sich vor allem der Superlift 3800 dank seiner enormen Leistungsreserven und der hohen Flexibilität auch bei diesem Projekt wieder einmal als optimales Einsatzgerät erwiesen“, resümiert Sebastian Sehl.

Demag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran
Demag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran

Demag CC 3800-1 / Terex Superlift 3800 Gittermast-RaupenkranDemag CC 3800-1 / Terex Superlift 3800 Gittermast-Raupenkran

Weitere Informationen: Demag CC 3800-1 Website| © Fotos: Terex
