Rädlinger stellt auf Doppelmesse aus

Einsatz im Tiefbau fordert Vielseitigkeit

Cham, 16.03.2017 - Flexibel und vielseitig einsetzbare Anbaugeräte erleichtern die Durchführung von Erd-, Straßen- oder Kanalbauarbeiten. Auf der Tiefbau Live präsentiert der Baumaschinenausrüster Rädlinger seine Lösungen für Klein-, Kompakt- und Großmaschinen im Tiefbau. Auch verschiedene Drehmotorlösungen werden einen wichtigen Platz am Messestand einnehmen.


Bauforum24 Artikel (07.12.2016): Rädlinger Felslöffel


Der Rädlinger Grabenräumlöffel mit Drehmotor lässt sich um 2x45 Grad schwenken

Drehmotore zum Schwenken von Anbaugeräten gehören – entweder fest im Löffel verbaut oder in Kombination mit einem Schnellwechsler – seit über 25 Jahren zum Produktspektrum der Rädlinger Maschinen- und Anlagenbau GmbH. Sie geben den Baggerfahrern den nötigen Bewegungsspielraum für Arbeiten auf kleinstem Raum und sorgen laut Hersteller für die nötige Effizienz und Vielseitigkeit, um verschiedenste Tätigkeiten durchzuführen.

Schwenktechnik 2x45° und 2x90°
Der Rädlinger Drehmotor verfügt über einen Schwenkwinkel von zweimal 45 Grad und ist in verschiedenen Größenklassen für Baumaschinen von 3,5 bis 50 Tonnen erhältlich. Dieser Schwenkbereich soll für fast alle Bauvorhaben mehr als ausreichend sein. Für höhere Anforderungen z. B. im GaLaBau entwickelte Rädlinger den JR Tilt 90. Er ermöglicht vertikales Schwenken von zweimal 90 Grad und kombiniert jahrelange Erfahrung mit neuen Features wie der integrierten Öldurchführung zur schlauchlosen Ansteuerung hydraulischer Schnellwechsler. Die fünf Größenklassen bedienen Trägergeräte mit einem Einsatzgewicht von 1 bis 12 Tonnen.

Eine andere Schwenklösung ist die Zylindertechnik, die Rädlinger unter anderem an seinen im letzten Jahr überarbeiteten und hinsichtlich Öffnungsweite und Wartungsbedarf optimierten Grabenräumlöffeln für Minibagger zeigt. Auch die Zylinder sollen eine Schwenkbewegung von zweimal 45 Grad erlauben. In Sachen Wartungsfreiheit können diese es aber trotz bestmöglicher Vorkehrungen nicht mit der Drehmotorvariante aufnehmen.

Passende Löffel
Das Sortiment an Grabenräumlöffeln und auch das der Tieflöffel ist fein abgestuft, um für jede Baggerklasse angefangen vom 1-Tonner bis zum 130-Tonner, das richtige Anbaugerät anbieten zu können. Zum Beispiel den Tieflöffel Futura, ein im Tiefbau laut Hersteller beliebtes Werkzeug, um mittelschwere Böden zu bewegen. Löffelboden, untere Seitenschneiden und Seiten- schutz in HB 400 schützen den Löffel vor Verschleiß. Die Verjüngung des Löffelkorpus um 2,5 Grad pro Seite sorgt für einen optimalen Löffelfreischnitt. Noch schwerere Einsätze mit hohen Ausbrechkräften und starkem Verschleiß lassen sich mit dem Rädlinger Felslöffel bewältigen. Auf der Tiefbau Live wird ein Klasse III/IV-Felslöffel für Bagger mit Einsatzgewicht zwischen 30 und 38 Tonnen präsentiert.

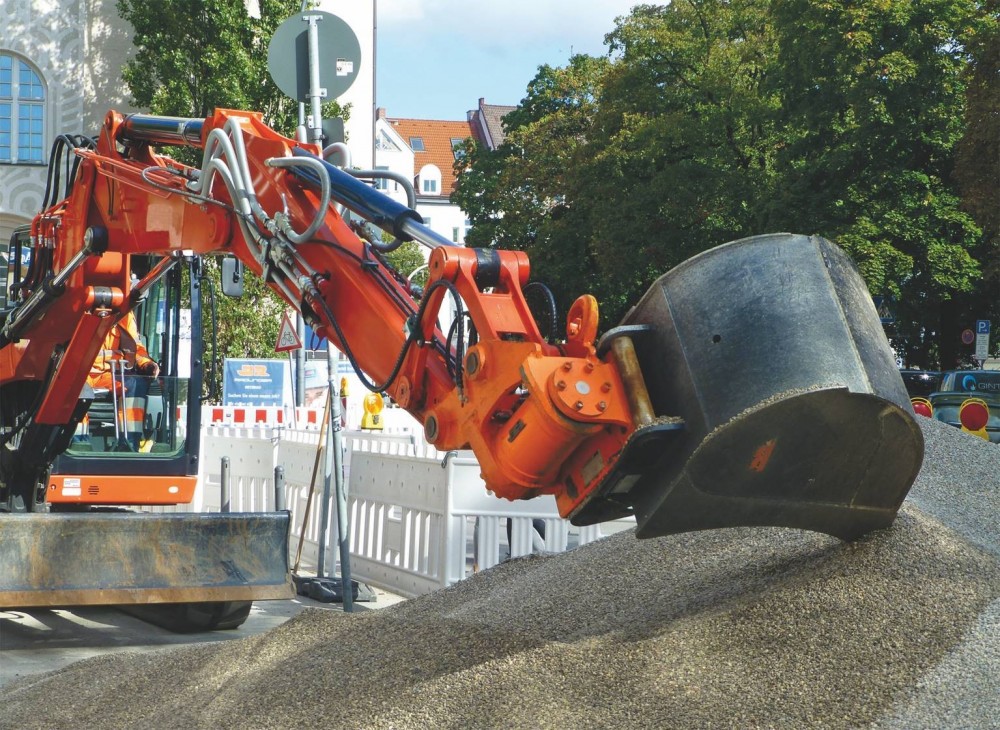

JR_Bauforum24_Tilt90_02_1920.jpgMit Drehmotor und hydraulischem Schnellwechsler bildet der JR Tilt 90 eine ideale Einheit für effizientes Arbeiten im GaLaBau.

Sicheres Schnellwechseln
Um zwischen verschiedenen Anbaugeräten,  zum  Beispiel Roderechen,  Gitterlöffel oder Reißzahn, schnell und mit geringem Aufwand wechseln zu können, bietet Rädlinger verschiedene mechanische und hydraulische Schnellwechselsysteme passend für die jeweiligen Anforderungen an. Für maximale Sicherheit sind die hydraulischen Schnellwechsler des Systems Lehnhoff ab Klasse HS08 mit doppelwirkenden Hydraulikzylindern ausgestattet. Da der Markt laut Hersteller auch für kleinere Maschinen zunehmend eine stärkere Verriegelung fordert, ist inzwischen auch der der HS03-Wechsler mit doppelwirkenden Zylindern erhältlich. Neben dem Sicherheitsaspekt spielt die leichtere Adaption an die Maschine eine Rolle, da die Hydraulikanschlüsse vieler Maschinen bereits auf doppelwirkende Zylinder ausgerichtet sind.

An der Vorführmaschine auf dem Messestand wird ein doppelwirkender HS03-Wechsler in Kombination mit einem JR Tilt 590 sowie der elektronischen Verriegelungskontrolle JR Sensor Control im Einsatz zu sehen sein. Die Verriegelungskontrolle minimiert das Unfallrisiko durch nicht korrekt verriegelte Anbaugeräte. Endschalter (bei HS08 bis HS25- Schnellwechslern) bzw. induktive Sensoren (bei HS03-Schnellwechslern) in der Schnellwechseleinheit prüfen den richtigen Sitz des Anbaugeräts und den Verriegelungsstand der Bolzen. Ein optisches und akustisches Signal gibt diese Information über eine Bedieneinheit in der Baggerkabine an den Fahrer weiter. Der Baggerfahrer kann sich so einfach und schnell versichern, ob das Anbaugerät sicher angebaut ist oder nicht. Durch die so geschaffene Einheit aus Drehmotor, doppelwirkenden hydraulischen Schnellwechsler und Verriegelungskontrolle entsteht eine optimale Komplettlösung für flexibles, effizientes und sicheres Arbeiten. Aktuell wird der Kauf eines hydraulischen Schnellwechslers mit zusätzlicher Sicherheitsfunktion von der BG Bau gefördert.

Tiefbau Live/Recycling aktiv Standnummer Freigelände, T100


Weitere Informationen: JR Rädlinger Maschinenbau Website | © Fotos: JR Rädlinger
