Neuer LR 1750/2 Kran von Liebherr

Raupenkran bewährt sich beim Ersteinsatz

Ehingen, September 2016 - Mit einem anspruchsvollen Job startete der neue Liebherr Raupenkran LR 1750/2 der Fanger Kran AG bei seinem Ersteinsatz in der Zentralschweiz nahe Luzern. Beim Wechsel eines 30 Meter langen Zylinders stemmte der Kran eine Bruttolast von rund 270 Tonnen. Bei engsten Platzverhältnissen in der Produktionsanlage eines Herstellers für Holzwerkstoffe konnte der Auftrag nur durch Verfahren des Krans unter Last bewerkstelligt werden.


Bauforum24 TV Video (11.04.2016): Liebherr Raupenkran LR 1500 - bauma 2016

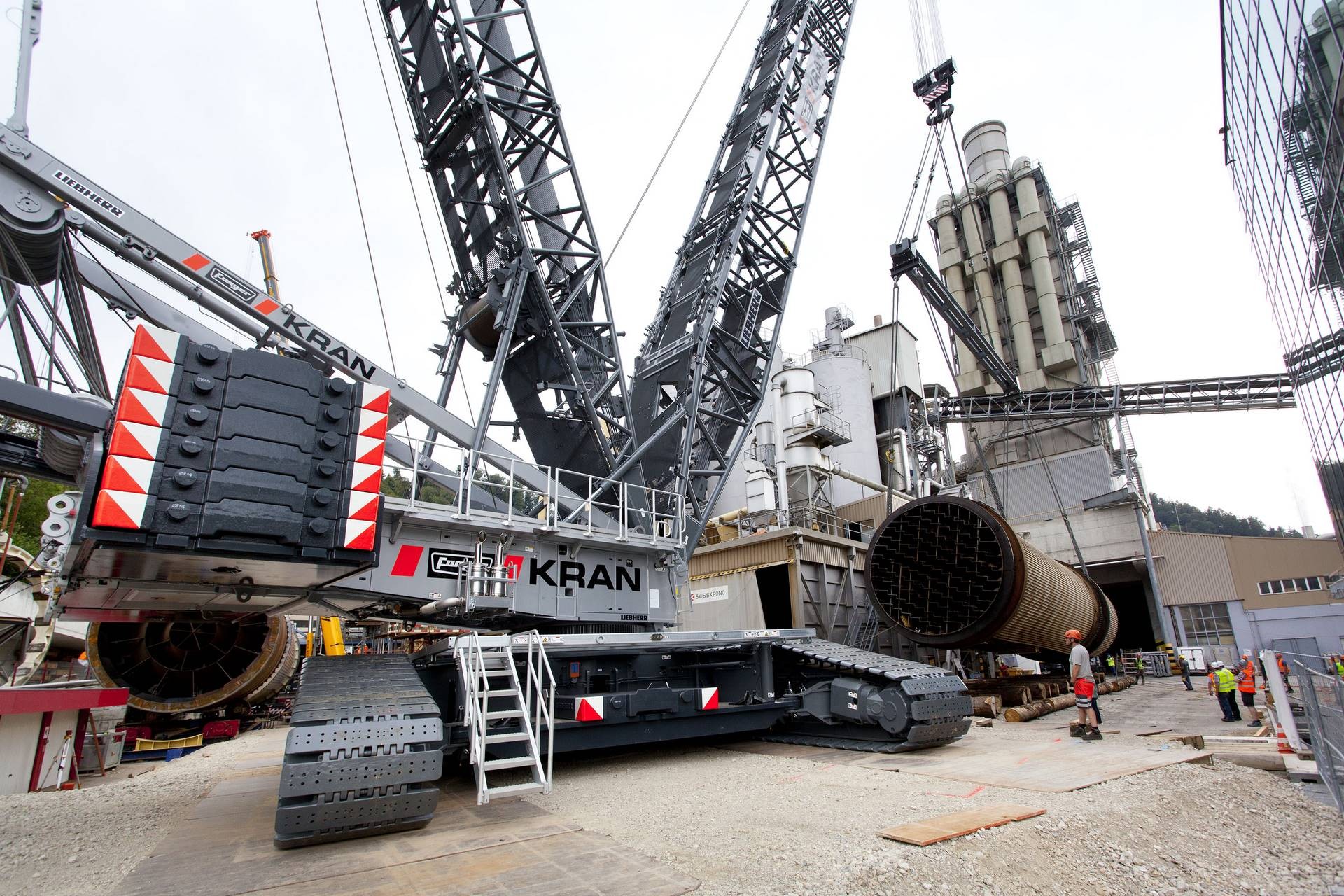

liebherr-crawler-crane-production-plant-lift-3_1920.jpgWenig Platz: das alte Bauteil wird zwischen Werkshallen und Verwaltungsgebäude abgelegt.

Mit der Anschaffung dieses neuen, starken Raupenkrans der 750-Tonnen-Klasse stößt die Fanger Kran AG in eine neue Dimension der in der Schweiz stationierten Hebezeuge vor. Gleichzeitig bleibt das Familienunternehmen damit einer Tradition treu: schon beim Erwerb eines Liebherr-Krans vom Typ LR 1400 im Jahr 1997 konnte Fanger den damals stärksten Raupenkran der Schweiz präsentieren. Damit wurden die Hebearbeiten vieler großer schweizerischen Projekte wie Brücken- und Tunnelbauten durchgeführt. Das Neugerät soll den fast zwanzig Jahre alten Kran nun ersetzen.

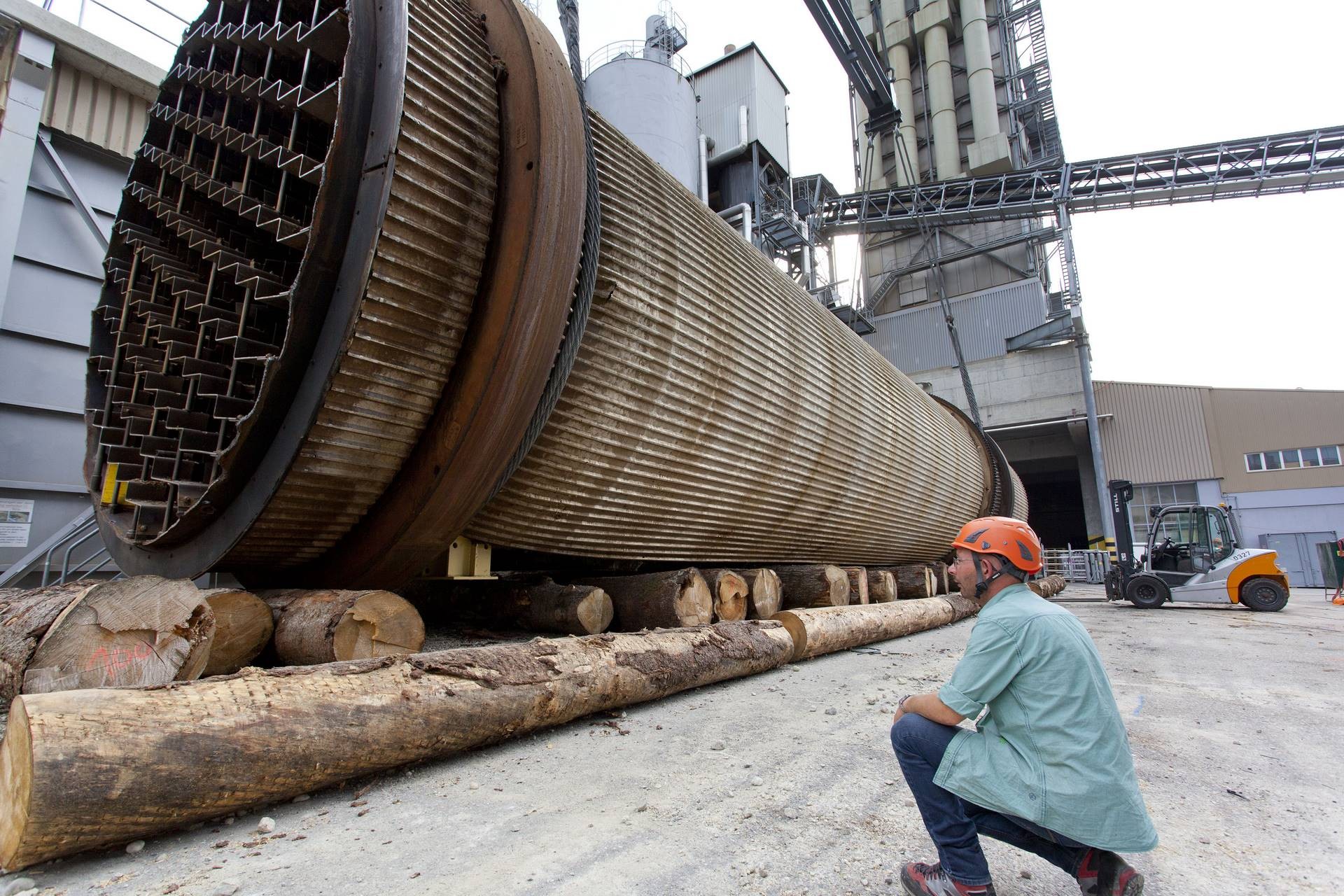

liebherr-crawler-crane-production-plant-project-manager_1920.jpgProjektleiter Josef Waser kontrolliert das Absetzen der Last.

Service-Techniker von Liebherr permanent vor Ort

Gleich beim ersten Einsatz mit dem neuen Raupenkran war das Fanger-Team um Projektleiter Josef Waser mit einer kniffligen Aufgabe konfrontiert. Unter schwierigen Platzverhältnissen und unter Zeitdruck musste der Tausch eines mächtigen Zylinders in der Produktionsanlage eines Holzwerkstoff-Herstellers vorgenommen werden. Weil für die Dauer der Arbeiten die Produktion des Werkes ausgesetzt werden musste, war ein rascher und reibungsloser Ablauf äußerst wichtig für den Kunden. Auch deswegen stand Kranfahrer Tony Burch beim Rüsten des neuen Krans sowie während der gesamten Einsatzdauer ein Service-Techniker von Liebherr zur Verfügung.

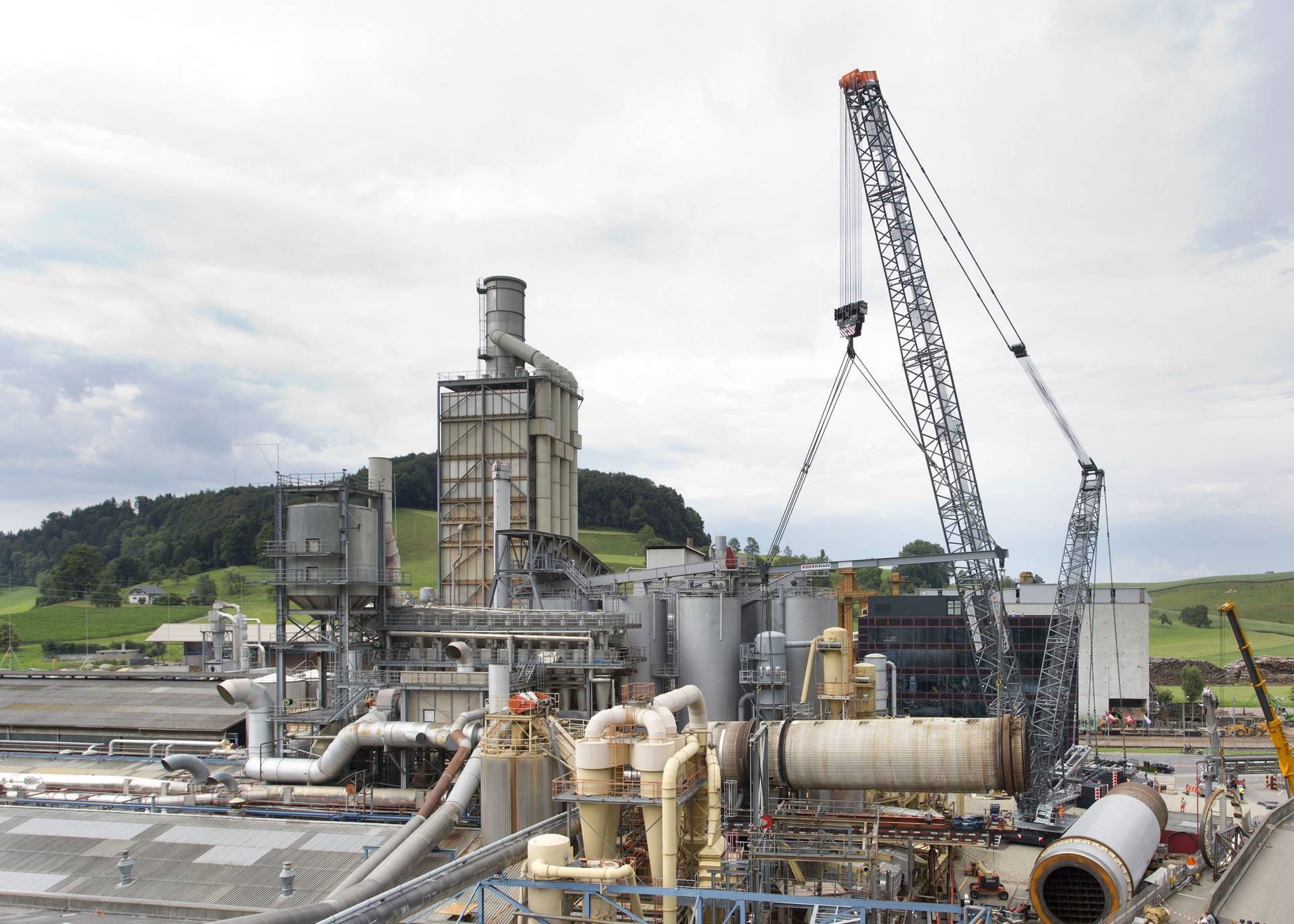

liebherr-crawler-crane-production-plant-lift-1_1920.jpg270 Tonnen Bruttolast: Das alte Bauteil hängt am Haken. Rechts liegt bereits das neue zum Einbau bereit.

Die Spezialisten von Fanger absolvierten mit großer Sorgfalt und Routine die Arbeiten mit ihrem neuen Gerät. Vor dem Aushub des alten Zylinders aus der Anlage musste zunächst eine Hilfsbühne eingehoben und installiert werden. Nachdem die Stahltrommel aus der Anlage auf dieses Gerüst gezogen war, konnte das rund 30 Tonnen schwere Gehänge an die Last angeschlagen werden. Um die gigantische Röhre aus der Produktionsanlage zu heben, mussten die Ausladung von 31 Meter leicht verringert und die insgesamt 270 Tonnen zunächst auf 64 Meter Hakenhöhe gezogen werden. Erst dann setzten die Raupenträger sich behutsam in Bewegung. Während der Kran die rund 15 Meter lange Strecke zurücklegte, wurde der gewaltige Stahlzylinder über Silos und Werkshallen geschwenkt und anschließend abgesetzt.

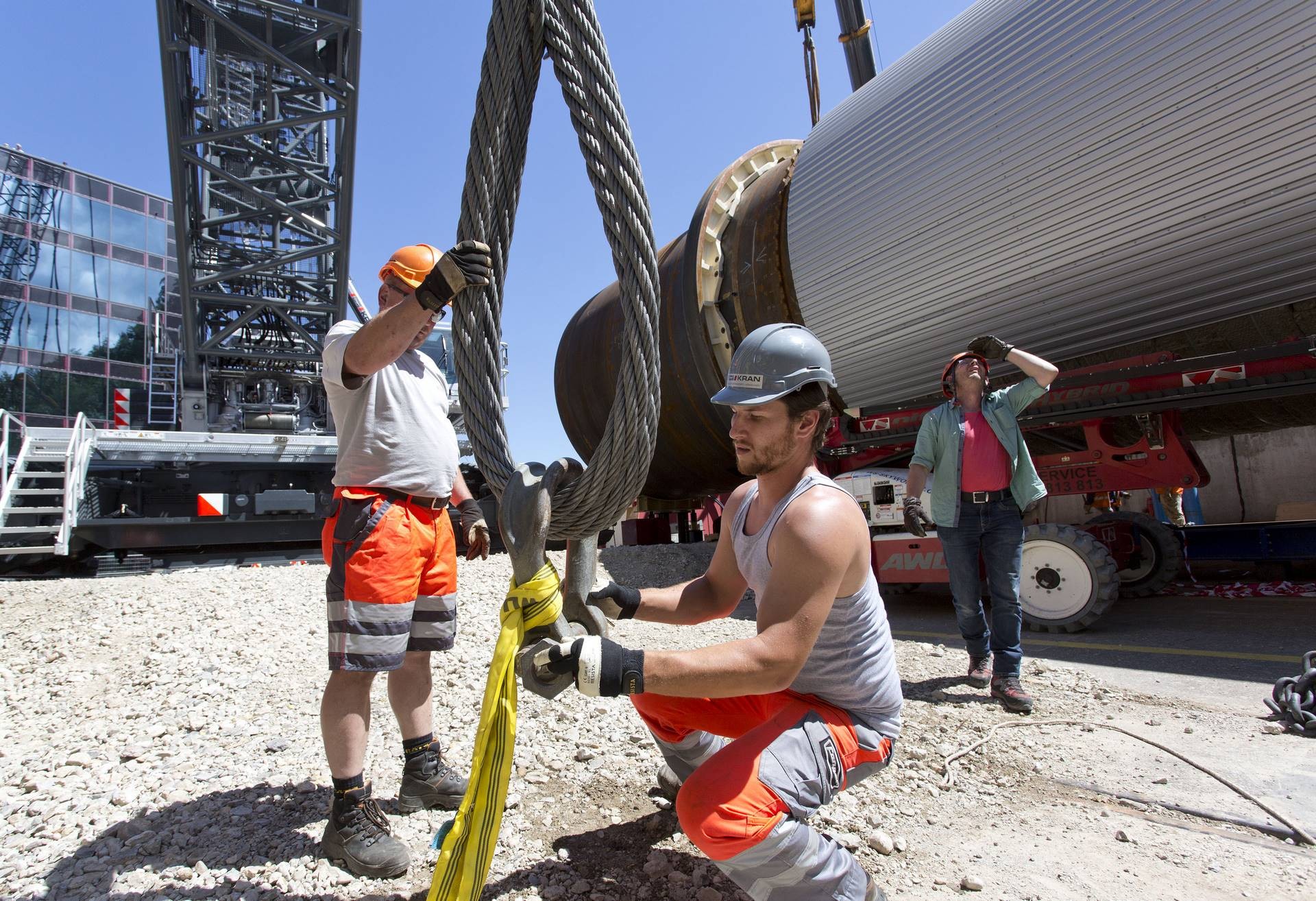

liebherr-crawler-crane-production-plant-lifting-equipment_1920.jpgPräzise Vorbereitung: insgesamt 30 Tonnen bringen die Traverse und die gewaltigen Anschlagmittel auf die Waage.

Hierfür sowie für den Einbau des neuen Bauteils zwei Tage später, war der Raupenkran LR 1750/2 mit der beachtlichen Menge von 575 Tonnen Ballast ausgestattet. Allein die am Derrickausleger hängende Palette des Schwebeballasts war mit 360 Tonnen nahezu maximal bestückt.

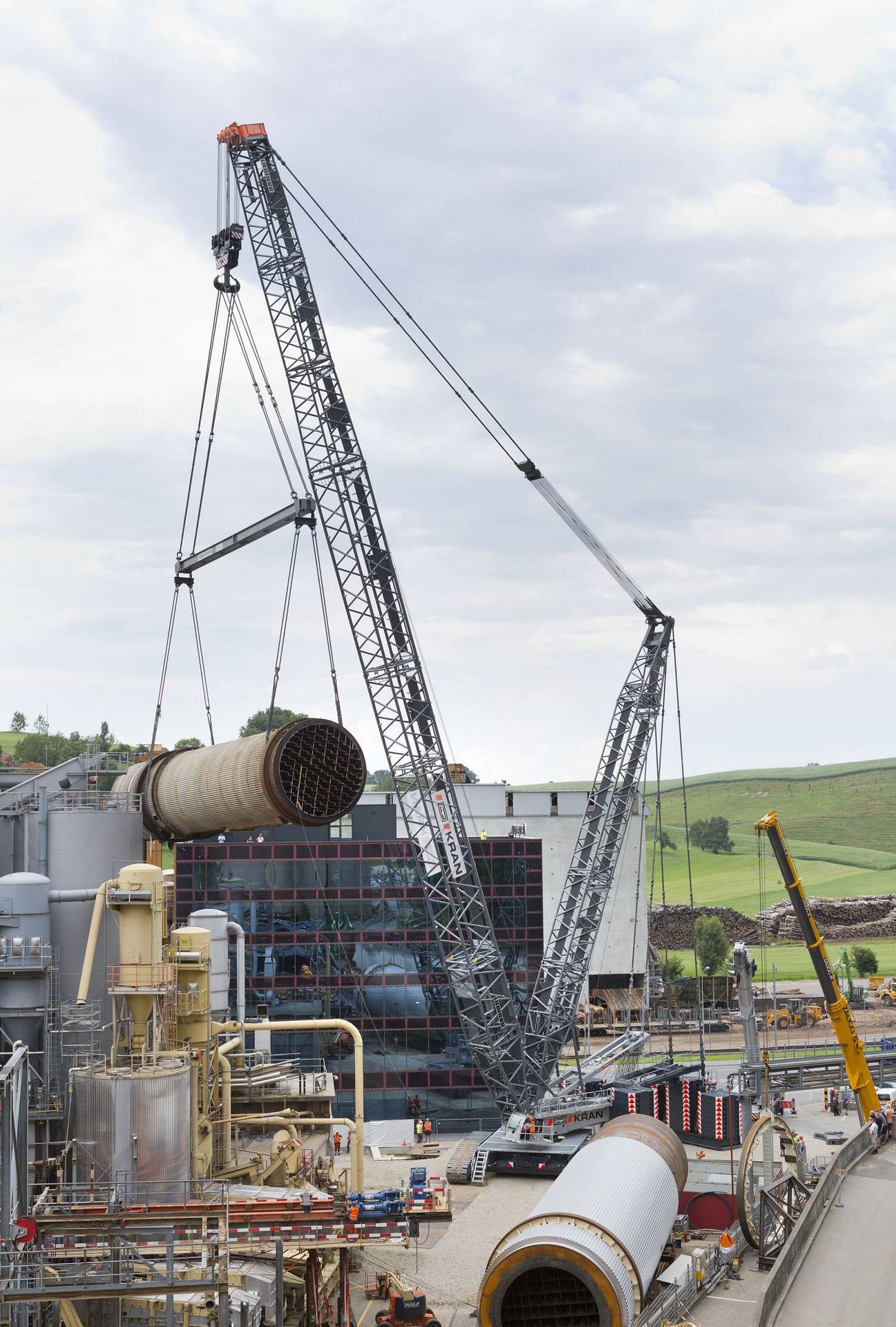

Beeindruckend: Der gigantische Stahlzylinder wird über die Produktionsanlagen gehoben.

"Der Kran ist spitze"
Einsatzschwerpunkt für den silbergrau lackierten Kran dürften in den kommenden Jahren Hebearbeiten bei Brückenbauten sein. Dass die Geschäftsführung von Fanger ein gutes Gespür beim Kauf dieses stärkeren Raupenkrans unter Beweis stellte, zeigen allein die lt. Fanger bis zum Jahresende gut gefüllten Auftragsbücher des LR 1750/2. "Alle Arbeiten für den Kran in diesem Jahr hätten wir mit unserem LR 1400 nicht oder zumindest nicht in dieser Form anbieten können", erklärt Josef Waser. Nach seinem Debüt bei Luzern hatte der Kran am Zürichsee eine Brücke zu demontieren und in Dietikon Brückenträger mit 240 Tonnen Stückgewicht zu heben. Bis Jahresende wird sich Fangers neues Flaggschiff bei Brückenprojekten im Jura, in Bern und im Wallis erneut bewähren müssen. Aufgaben, denen Kranfahrer Tony Burch jedoch vertrauensvoll entgegenblickt: "Der Kran ist spitze."

liebherr-crawler-crane-production-plant-crane-operator_1920.jpg"Der Kran ist spitze". Fahrer Toni Burch in der geräumigen Kabine des neuen LR 1750/2.

Liebherr bietet seit Ende vergangenen Jahres den im Markt erfolgreichen LR 1750 nun als optimierte Version seinen Kunden an. Augenfälligste Veränderung ist neben einer komfortableren Führerkabine der auf über 38 Meter deutlich verlängerte Derrick-Ausleger. Das beim LR 1750/2 stärker ausgeführte Anlenkstück bewirkt in machen Rüstzuständen im Hauptauslegerbetrieb Traglaststeigerungen von bis zu 30 Prozent. Die neue Version des 750-Tonnen-Raupenkrans aus Ehingen überzeugt: allein im ersten Produktionsjahr wird Liebherr 15 Exemplare vom LR 1750/2 an seine Kunden übergeben.



Weitere Informationen: Liebherr

(© Fotos: Liebherr)


Reimund.g

Posted

Salü gemeinde

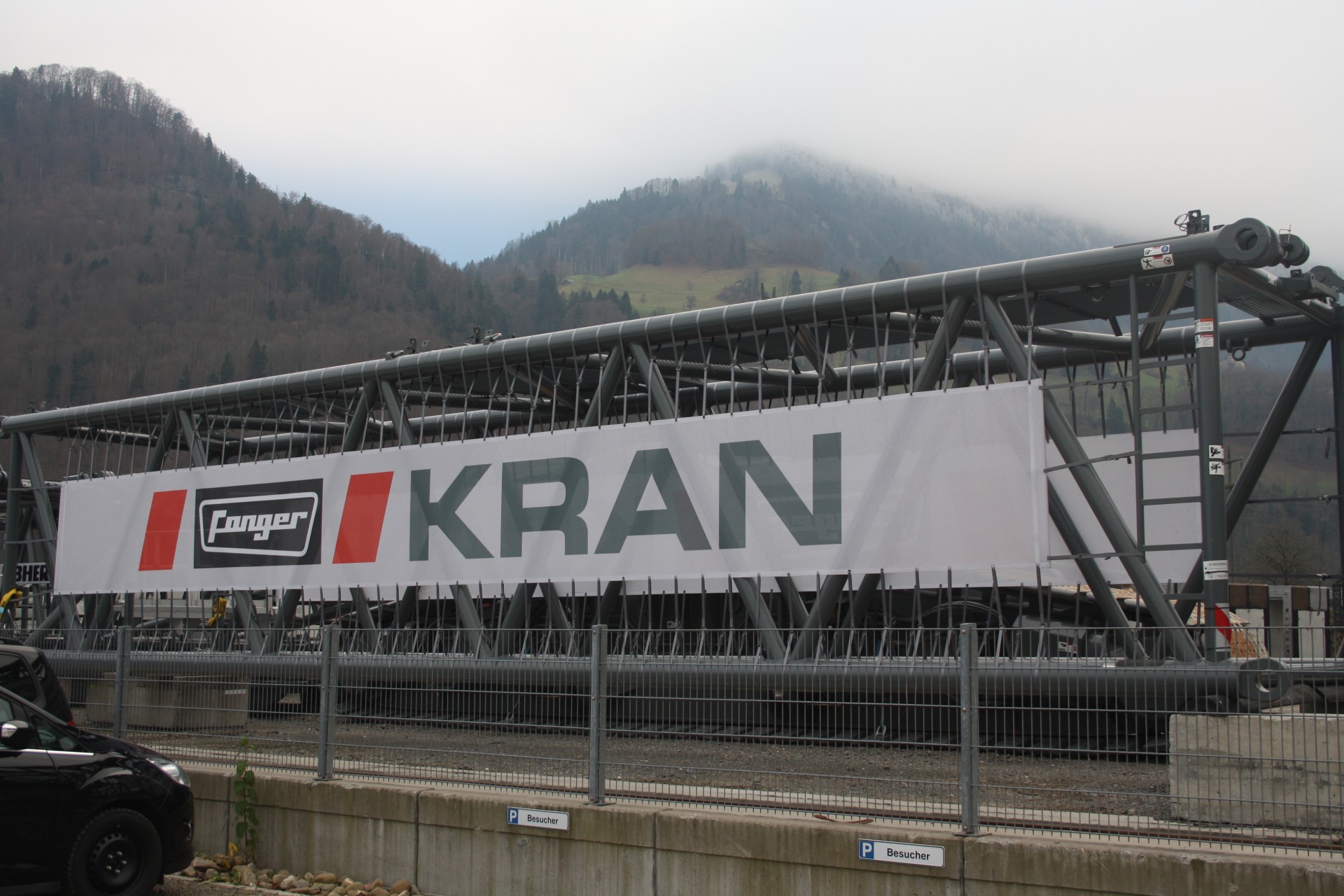

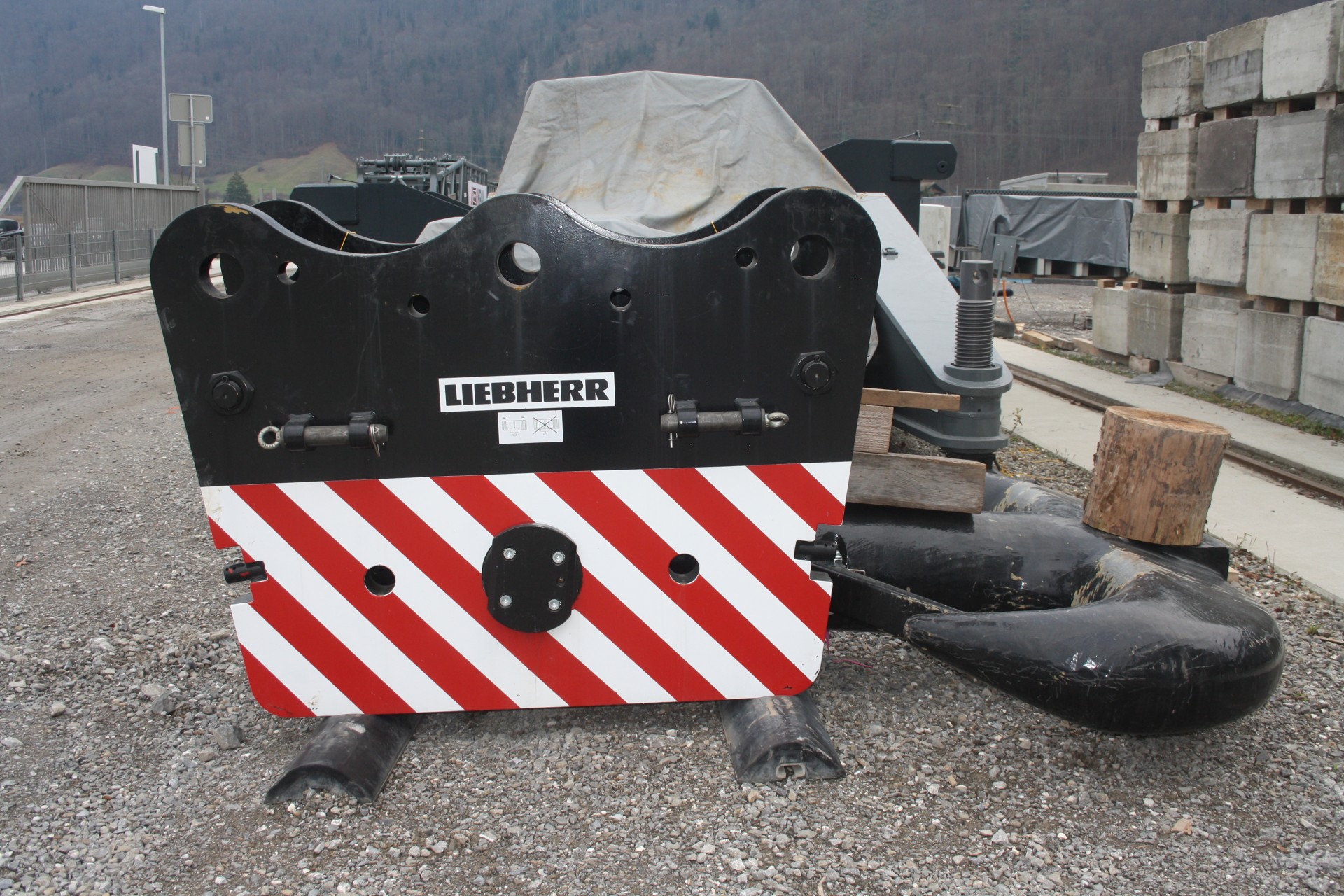

Heute ist mir was vor der linse gehüpft Mal auf Augenhöhe

fanger kran 001.JPG

Share this comment


Link to comment
Share on other sites
Reimund.g

Posted

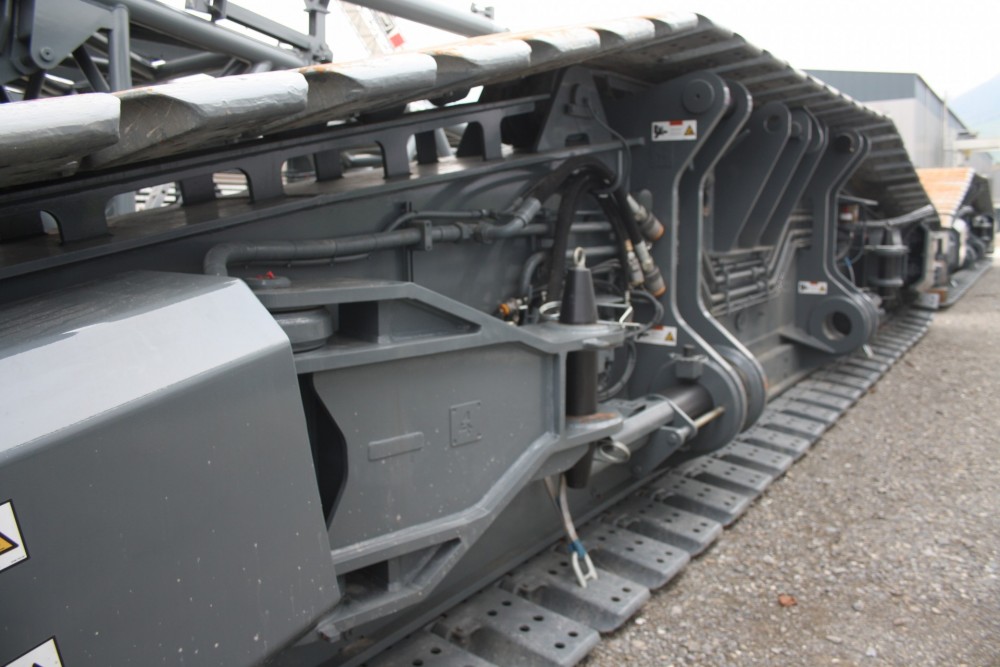

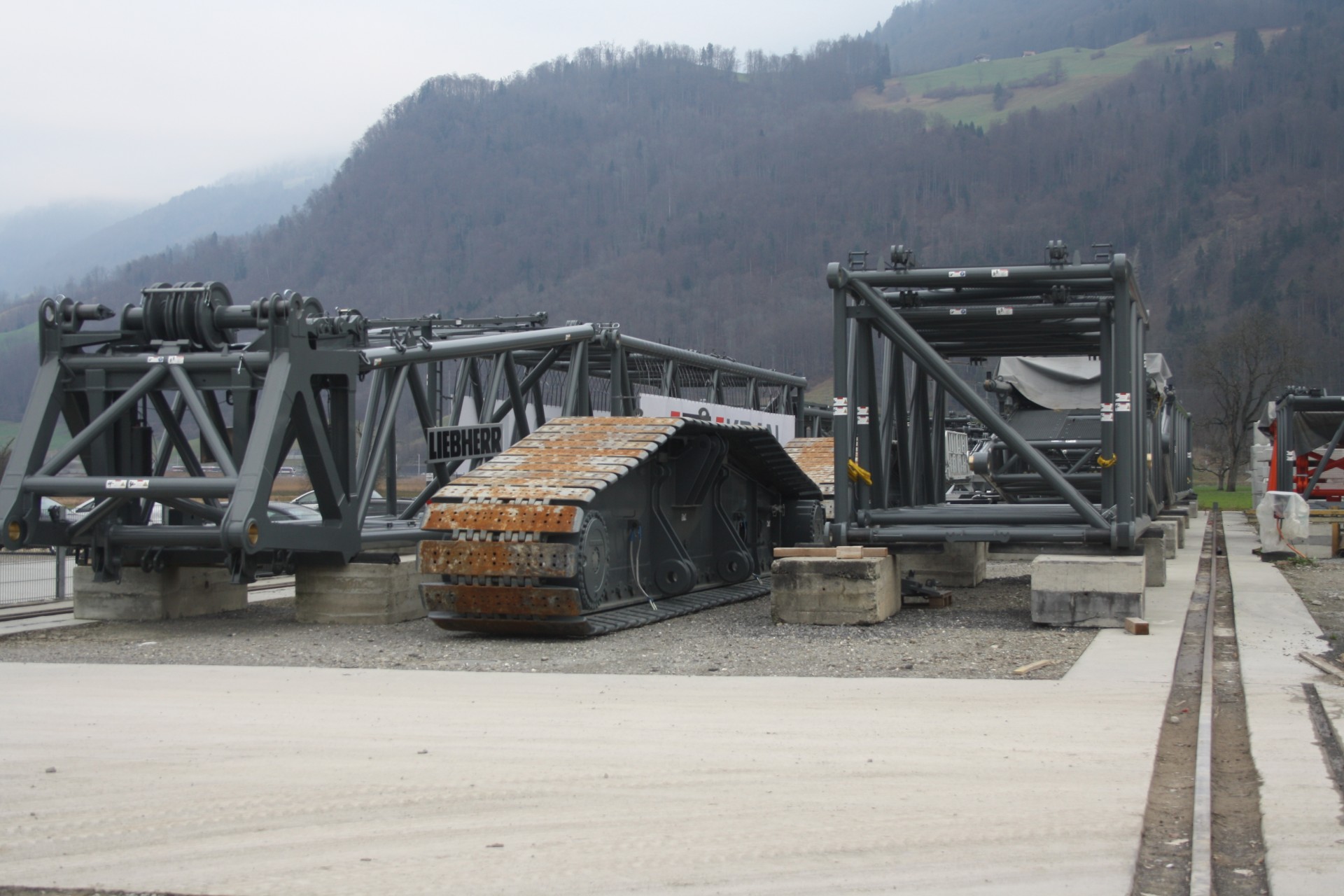

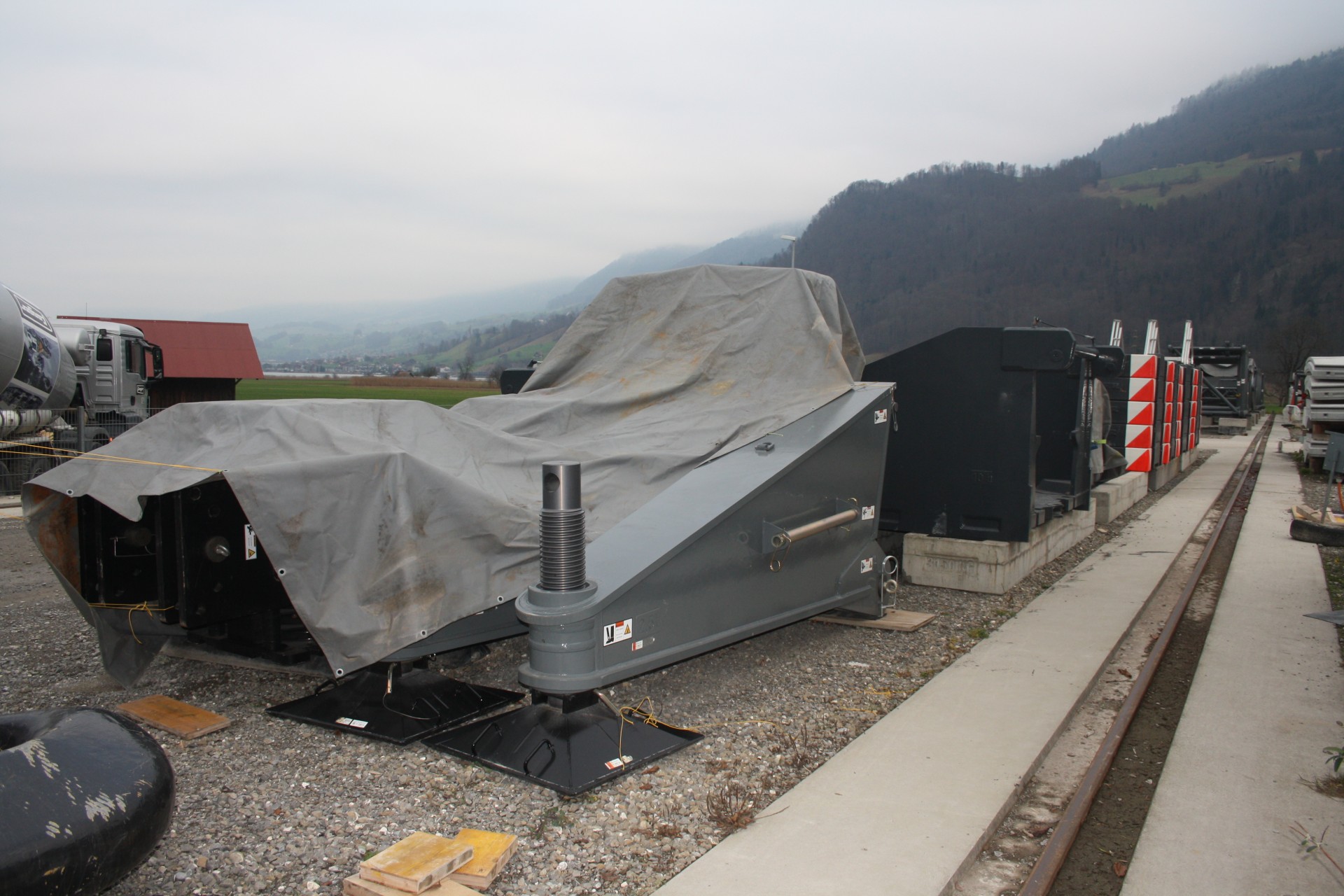

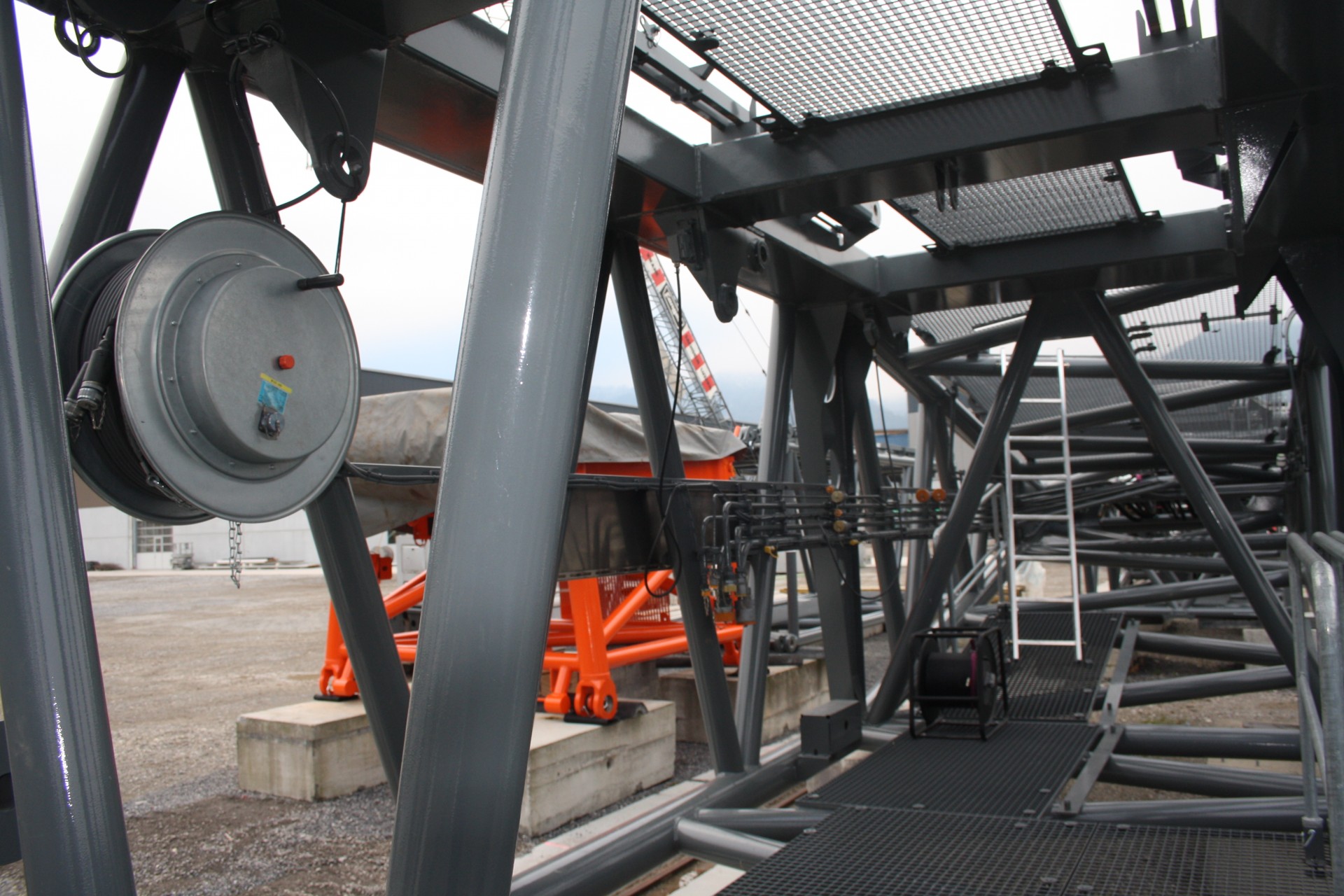

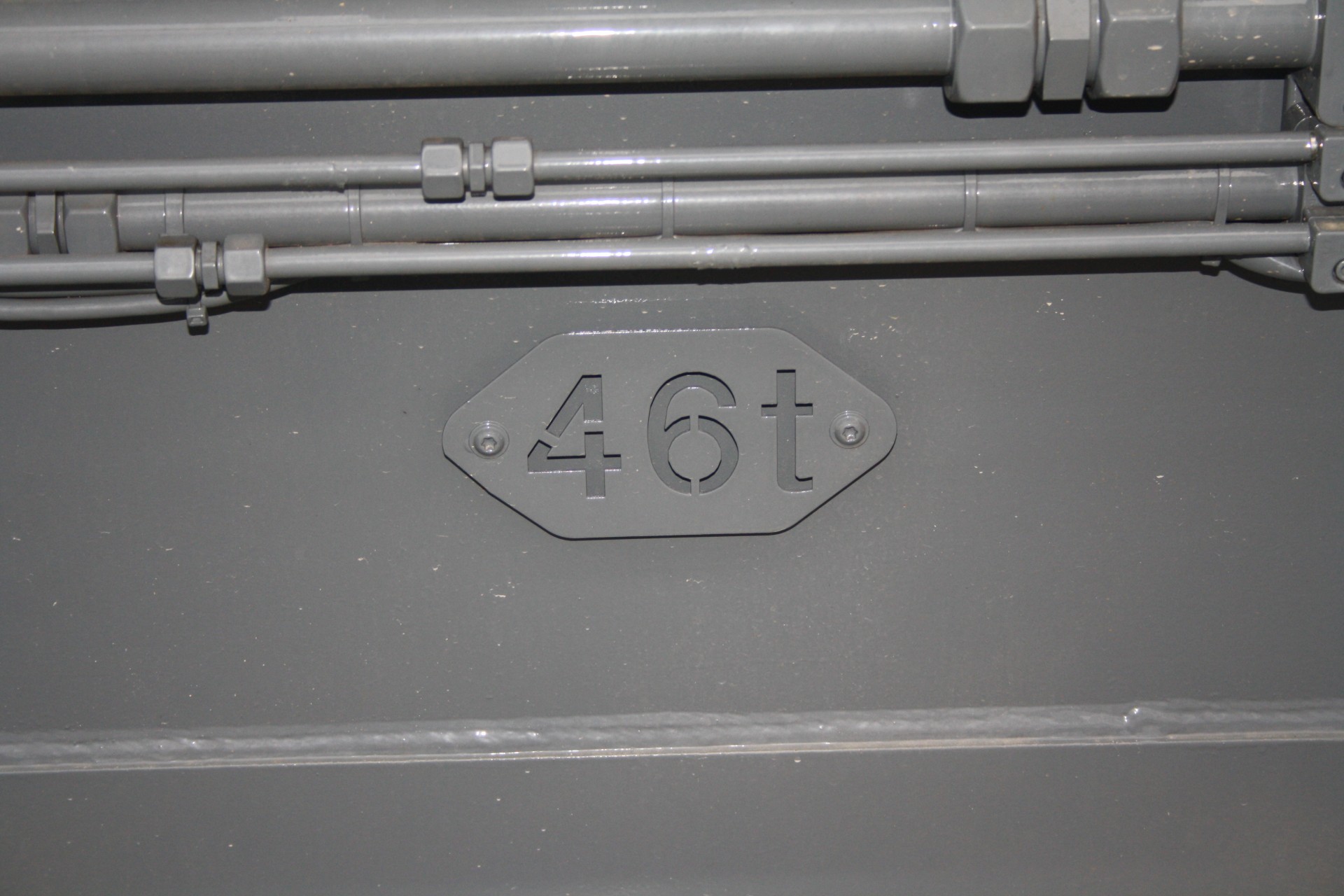

Na das nenne ich mal Gewicht von einer Kette  ( Kettenantrieb)

fanger kran 009.JPG

fanger kran 012.JPG

fanger kran 036.JPG
