Groundforce Hydrauliksteifen

Beim Ausbau des U-Bahnnetzes in Wien

Wien (Österreich), Oktober 2021 - Im Untergrund der Bundeshauptstadt entsteht eines der ehrgeizigsten öffentlich finanzierten Bauprojekte Österreichs. Die Stadt Wien rechnet bis zum Jahr 2030 mit einer einer Zunahme der Bevölkerung auf rund zwei Millionen und investiert erhebliche Mittel in den Ausbau des U-Bahnnetzes. Auf diese Weise will die Stadt die angespannte Verkehrslage nachhaltig entlasten und ihre ehrgeizigen Ziele zur C02-Reduzierung vorantreiben.


Bauforum24 Artikel (29.09.2021): Groundforce sichert solide Basis


Bild 1©SWIETELSKYWakolbinger.jpg

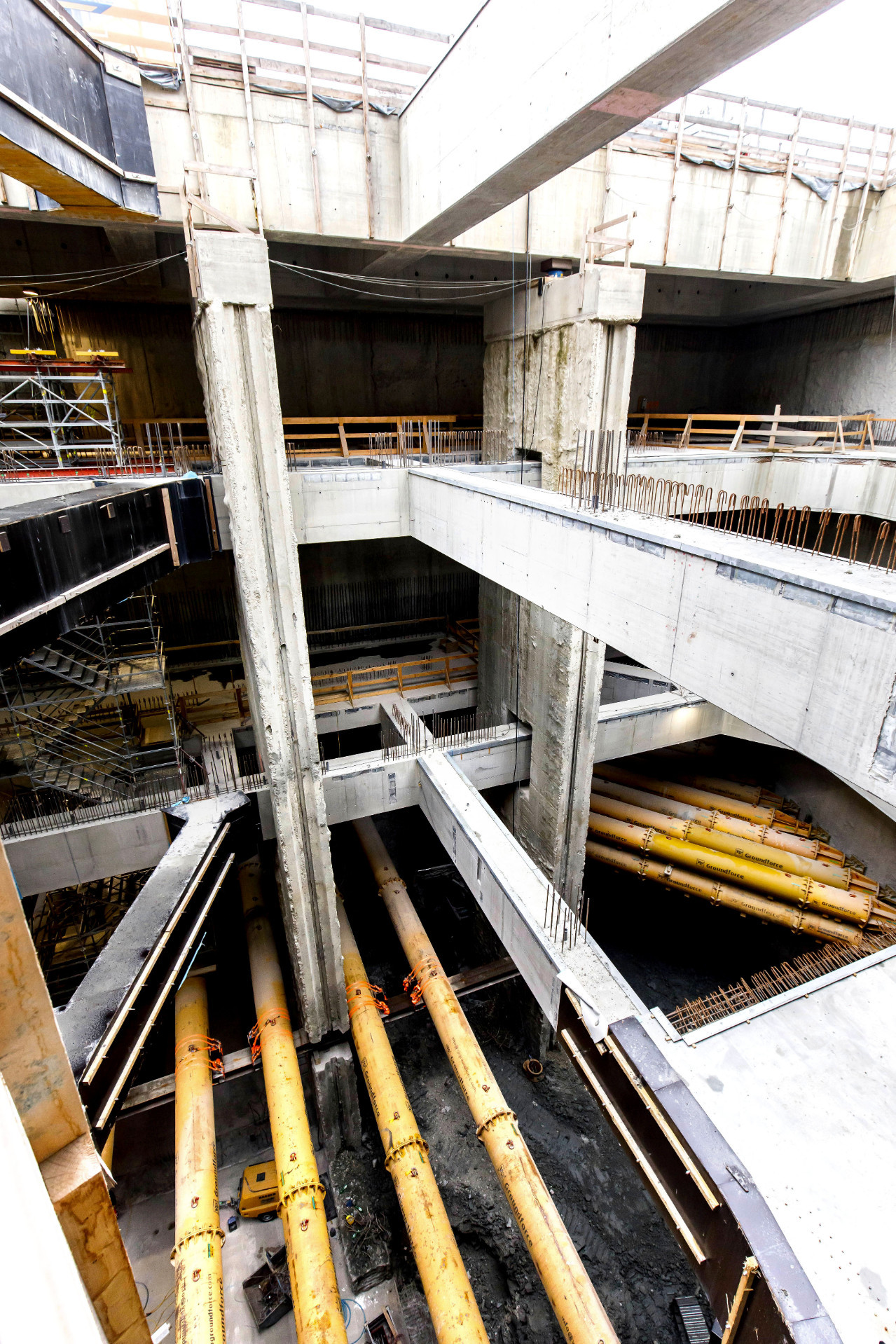

Groundforce Hydrauliksteifen als sichere, kostengünstige und umweltverträgliche Lösung beim Ausbau des U-Bahnnetzes in Wien.



Kernstück des Projektes ist die Verlängerung der bestehenden Linie U2 zur neuen Linie U5 mit neuen U-Bahnstationen, die dann die Anbindung an das S-Bahnnetz sicherstellen werden. Vorläufige Endstation ist die Station Matzleinsdorfer Platz.



Hier hatte die Swietelsky AG 2018 mit der Vorbereitung der Baustelle begonnen, die umfangreiche Tiefbauarbeiten an der Triester Straße umfassten. Ziel war die Absicherung und der umstehenden Gebäude, die Verlegung von Versorgungsleitungen und die Vorbereitung für den Bau des neuen U-Bahnhofs.



Nachdem in den geplanten Schacht an der Triester Straße bereits von einem Vorunternehmen eine Schlitzwand eingebracht wurde, musste sich das Team von Swietelsky in mehreren Etappen rund 32 Metern in die Tiefe graben. Dabei wurde Schritt für Schritt von oben nach unten abgegraben und jede Etage mit einer massiven Stahlbetondecke ausgesteift. Der Aushub wurde dann in Mulden mit einem Kran an die Oberfläche verbracht und abtransportiert.

Aufgrund der massiven seitlichen Lasten durch das umgebende Erdreich und das nachdrückende Grundwasser war eine äußerst robuste Aussteifung und ein ständiges Abpumpen des Wassers unverzichtbar.



Normalerweise hätte das Team von Swietelsky in konventioneller Bauweise schwere Stahlbetonträger gegossen, um die Stützmauern bis zum Bau der Stahlbetondecke genau ein Stockwerk über dem Aushubniveau abzusichern. Allerdings waren auf gleicher Höhe die mächtigen Stationsröhren geplant, die in den Bahnhof einmünden. Sämtliche Betonsteifen hätten also nach dem Einbringen der Decke wieder mühsam abgerissen und entsorgt werden müssen.



Bild 3©SWIETELSKYWakolbinger.jpg



Diesen enormen Zeit- und Materialaufwand suchte die Projektleitung von Swietelsky verständlicherweise zu vermeiden. Die Lösung bestand in einer temporären Absicherung mit Hydrauliksteifen von Groundforce, die einfach montiert werden konnten und nach dem Einbringen der Betondecke ebenso leicht wieder entfernen wurden. Für die Aussteifung der 34 x 64 Meter großen Baugrube lieferte Groundforce insgesamt zwölf MP750 Hydrauliksteifen mit einer maximalen Tragfähigkeit von 750 Tonnen zur Absicherung der Seitenwände. Bei der extremen Spannweite wurden zur zusätzlichen Absicherung mittig Stahlträger angebracht, die zwischen den Mittelstützen der Schlitzwände verspannt wurden. Zusätzlich wurden in den Ecken in zwei Ebenen jeweils eine MP375 Steife mit einer Tragfähigkeit von 375 Tonnen verbaut.



Für die bedarfsgerechte Lieferung und Installation der fast 1.000 Tonnen Ausrüstung, die Groundforce über einen Zeitraum von etwas mehr als drei Wochen bereitstellte, war eine genaue Koordination zwischen dem Standortteam von Swietelsky und den Technikern von Groundforce nötig. Da die Vorgabe neben dem engen Zeitrahmen besonderen Wert auf hohe Sicherheit legte, stellte Groundforce für den Ein- und Ausbau und die Schulung der Swietelsky-Mitarbeiter ein Supportteam bereit, das die Bauarbeiten über den gesamten Zeitraum begleitete. Zusätzlicher Zeitgewinn konnte durch eine detaillierte Ablaufplanung und weitgehend vormontierte Endlagerplatten und Wandanschlüsse realisiert werden. In den meisten Fällen konnten die Hydrauliksteifen durch eine Öffnung in der Betondecke abgesenkt und innerhalb einer Stunde an Ort und Stelle montiert werden.



Nach Beginn der Montage im Oktober 2020 konnte so die gesamte Aussteifung in nur dreieinhalb Wochen fertiggestellt werden, während die Ausschachtungen weiter vorangetrieben wurden. Geplant war zunächst eine sechsmonatige Anmietung der Groundforce Systemkomponenten. Allerdings waren die Arbeiten bereits nach fünf Monaten abgeschlossen und nach Fertigstellung der Kellerdecke wurden die Groundforce-Steifen bereits Mitte März 2021 demontiert und wieder abtransportiert.



Groundforce General Manager Nedim Cetin sieht in dem erfolgreichen Abschluss des Projektes und das äußerst positive Feedback der zuständigen Bauleitung der Swietelsky AG* eine erneute Bestätigung der technischen und logistischen Überlegenheit einer modularen Systemlösung für anspruchsvolle Aussteifungen, die neben hoher Zuverlässigkeit und Sicherheit auf Flexibilität und Wiederverwertbarkeit setzt. Er meint: „Die positive Beurteilung durch einen erfahrenen Tunnelbauer und Tiefbauspezialisten wie Swietelsky ist für uns natürlich von besonderer Bedeutung. Durch den Einsatz unserer modularen Hydrauliksysteme konnte unser Kunde ganz erhebliche Kosten und Zeitvorteile verbuchen, die mit einem konventionellen Verfahren unter diesen Bedingungen nicht zu erreichen gewesen wären. Dabei hat sich auch wieder einmal der Wert einer dezidierten Projekt- und Ablaufplanung durch unsere Technikabteilung für eine reibungslose Abwicklung bewiesen. Besonders freut es mich, dass Swietelsky neben der gut funktionierenden Logistik und der hohen Flexibilität unserer Komponenten unseren nachhaltigen Umgang mit den bereitgestellten Ressourcen gelobt hat. Bei der Vergabe von Aufträgen wird der Ökologische Fußabdruck zunehmend zum Ausschlusskriterium. In dieser Hinsicht hat unser nachhaltiges Mietsystem unbestreitbare Vorteile.“



Weitere Informationen: Vp Groundforce | © Fotos: ©SWIETELSKY/Wakolbinger
