GHH im Wasserkraftwerk Alto Maipo

Muldenkipper MK-A20 im Mega-Projekt bewährt

Gelsenkirchen, 29.09.2020 - Für Chile ist der Rio Maipo ein Glückfall, um die nahe Hauptstadt Santiago mit Energie zu versorgen: Im Kraftwerksprojekt „Alto Maipo“ setzen die Planer insbesondere auf deutsche Technik.


Bauforum24 Artikel (23.06.2020): GHH Muldenkipper MK-42

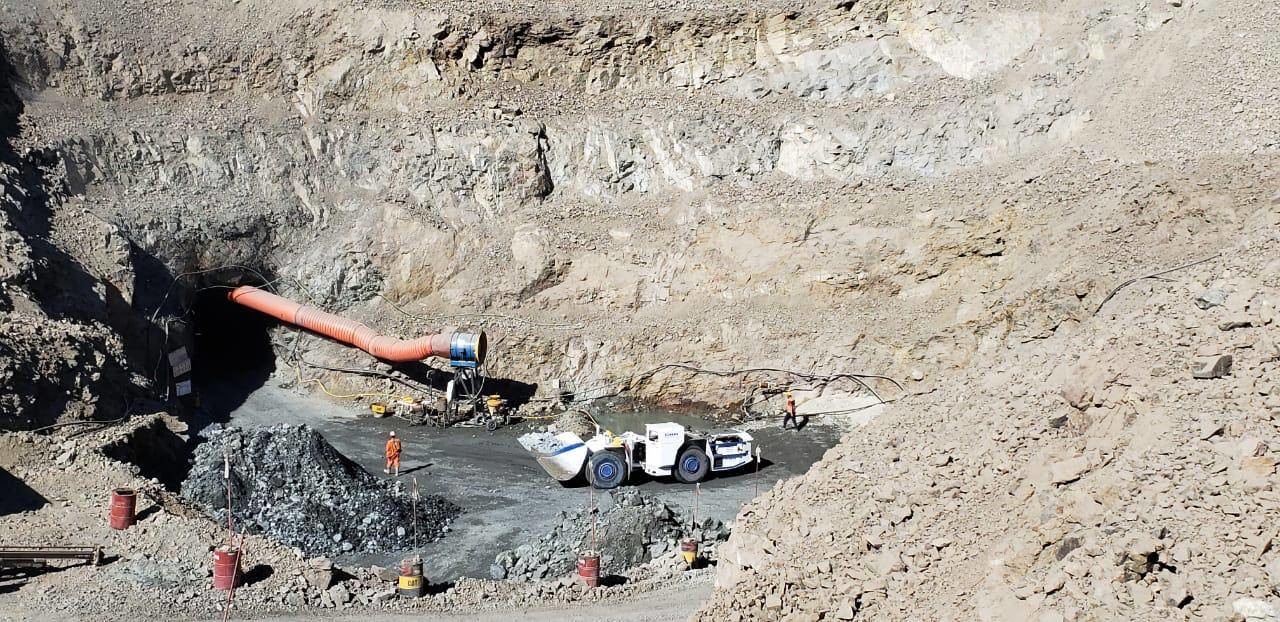

ghhaltomaipoproject (1920).jpgArbeiten am Alto Maipo-Projekt in Chile

Der Fluss entspringt auf über 3000 Metern in den Anden und mündet nach 250 km im Pazifik. Unterwegs überwindet er ein erhebliches Gefälle und eignet sich damit ideal zur Stromerzeugung. Santiagos Energiehunger ist groß, der Ballungsraum zählt über 7 Mio Einwohner. Rund 44 Prozent der Chilenen leben hier - es ist das politische und wirtschaftliche Herz des Landes.

Das Wasserkraftwerk Alto Maipo mit einer Leistung von 530 MW wurde vor rund 10 Jahren projektiert. Es gilt als derzeit größtes Bauprojekt des Landes. Der europäische Baukonzern Strabag (73.000 Beschäftigte) mit Sitz in Wien, Österreich, erhielt im November 2012 einen Teilauftrag für den Bau des Kraftwerks. Es liegt rund 50 km südöstlich von Santiago in San José de Maipo in der Provinz Cordillera. Begonnen wurde kurz darauf in 2013. Das Mega-Projekt umfasst ein Volumen von weit über einer Milliarde Euro. Laut Strabag sichert es über 4.700 Arbeitsplätze in Chile.

Größtes Bauprojekt des Landes
Das Projekt beinhaltet auch den Bau von Tunneln mit einer Länge von insgesamt 74 km. Diese sollen das Wasser nicht nur des Rio Maipo, sondern auch des Colorado Rivers zu den Turbinen führen. Allein das Höhenband der Baustelle ist beträchtlich, reicht es doch von 820 bis 2500 m ASL.

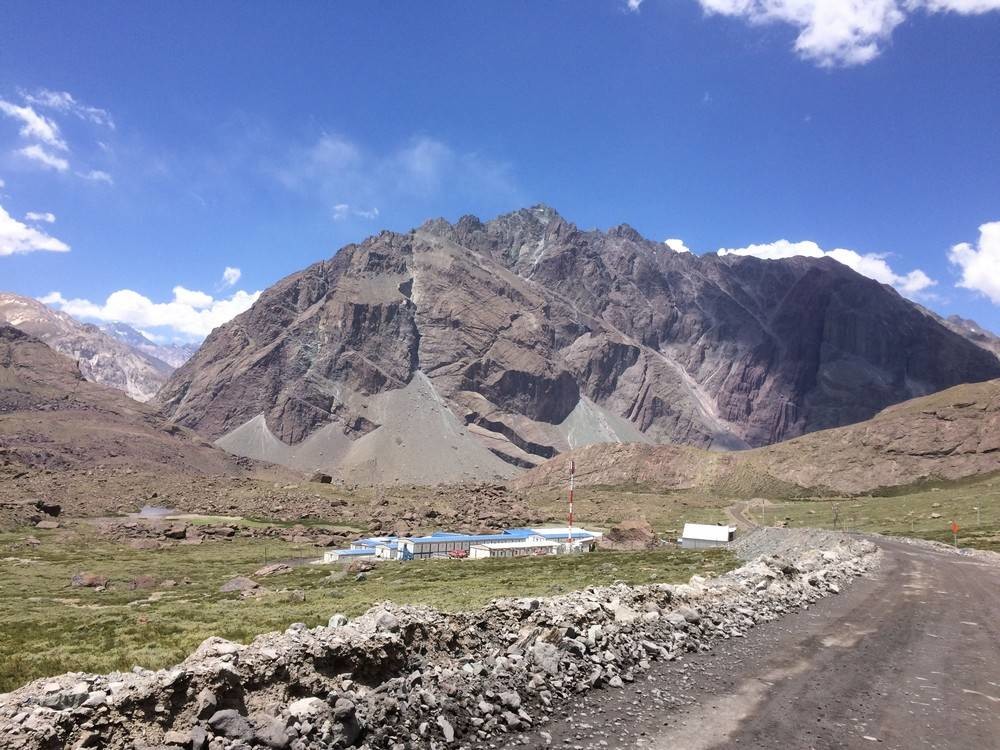

ghhmaipobaucamp (1920).jpgEines von drei Baucamps des ebenfalls involvierten Strabag-Konzernunternehmens Züblin auf einer Höhe von 2.500 m NN. Das Andenmassiv im Hintergrund ist 3.820 m hoch (Foto: Züblin)

Um bei diesem strategischen wichtigen Bauabschnitt eine absolut zuverlässige Arbeit abzuliefern, entschieden sich die Verantwortlichen unter anderem für Maschinen des deutschen Herstellers GHH.

Der startete schon kurze Zeit später mit der Lieferung von zunächst insgesamt 12 Fahrzeugen des Typs MK-A20. Das sind Muldenkipper für kleine bis mittelgroße Querschnitte im Berg- und Tunnelbau. Strabag hat diese bereits in anderen Projekten rund um den Erdball eingesetzt - sie sind robust, im besten Sinne einfach und überzeugten durch ihre Zuverlässigkeit. Im Fortgang der Arbeiten wurde die Anzahl auf 28 Kipper erhöht, ergänzt um einen Fahrlader des Typs LF-10, vier TM05-Mischer sowie einen IS26 Shortcreter. GHH unterstützt den Kunden auch im Nachhinein, unter anderem durch technische Beratung und Wartungsleistungen. Das georderte Arbeitsgerät ist erforderlich, denn allein zwei Tunnel mit über je 40.000 m³ Aushub wurden angelegt. Dabei kamen sechs Tunnelbaumaschinen (TBM) zum Einsatz, die für rund 40 km Streckenvortrieb sorgten.

Drei Millionen Kubikmeter
Insgesamt wurden drei Millionen Kubikmeter Aushubmaterial bewegt. Hier schlugen sich die GHHs prächtig: Keine Ausfälle wurden verzeichnet. Der Hersteller führt dies auf die besonderes robuste und solide Konstruktion der knickgelenkten Muldenkipper zurück. Alle relevanten Bauteile sind für die Wartung gut zugänglich.

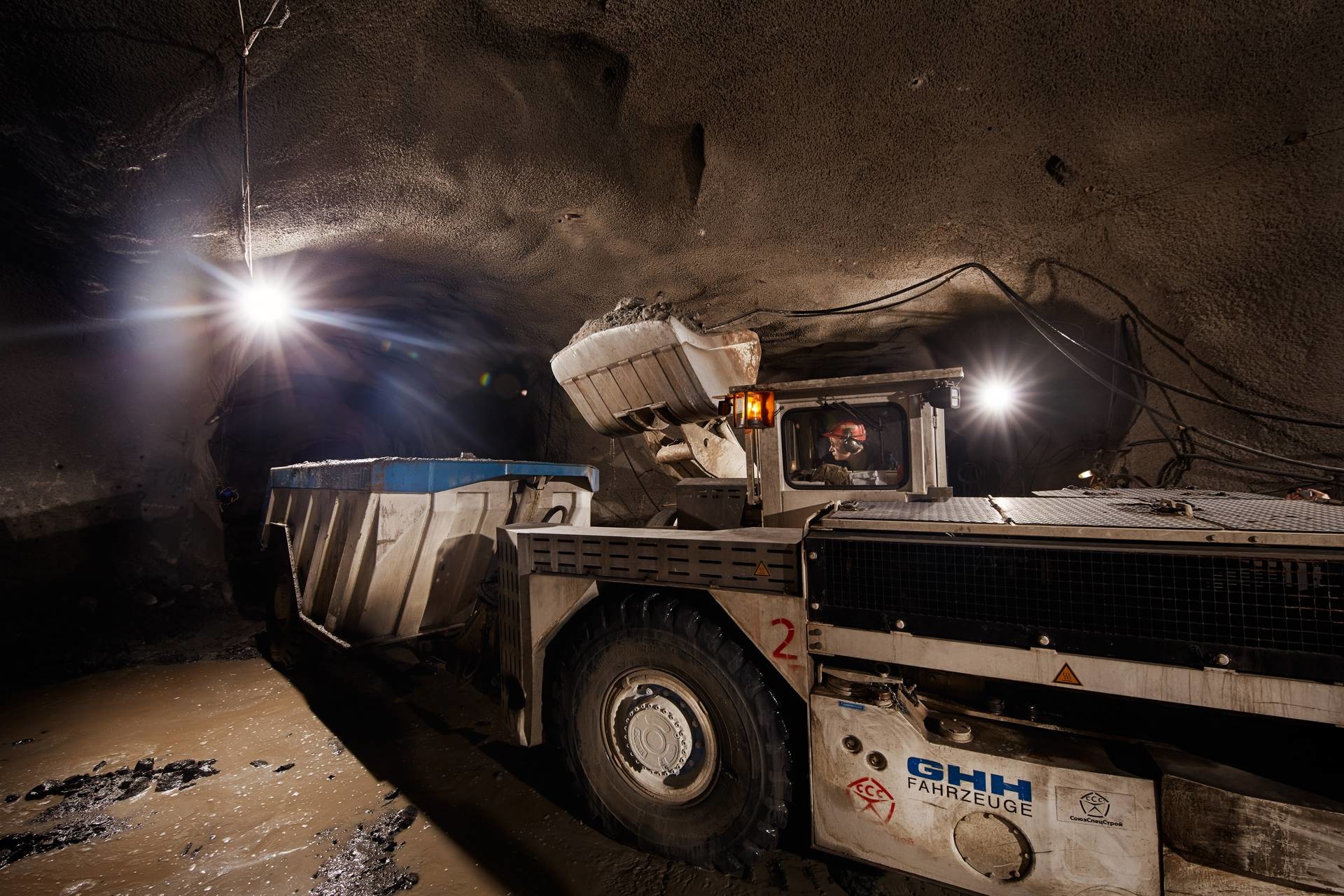

ghhmka20belowgroundload (1920).jpgDer Muldenkipper MK-A20 von GHH für Hart- und Weichgestein ist mit einer ROPS/FOPS zertifizierten Kabine ausgestattet, die für höchste Ergonomie und Sicherheit stehen soll

Ein MK-A20 trägt 20.000 kg bzw. 12,5 m3 Hart- oder Weichgestein, bei einem Betriebsgewicht von 18.955 kg. Die Fahrzeuge sind rund 9,4 m lang und maximal 2,2 m breit, bei einer Höhe über alles von rund 2,5 m. Bei GHH stellen sie ein mittelgroßes Modell zum Einsatz in Tunneln und Minen dar - der Hersteller verfügt auch über weitaus größere Varianten. Überhaupt liefert GHH praktisch alles, was in der Gesteinslogisik auf Rädern steht. Das in eine größere Unternehmensgruppe eingebundene Unternehmen gilt als Total Solution Provider, und ist auf allen Kontinenten vertreten.

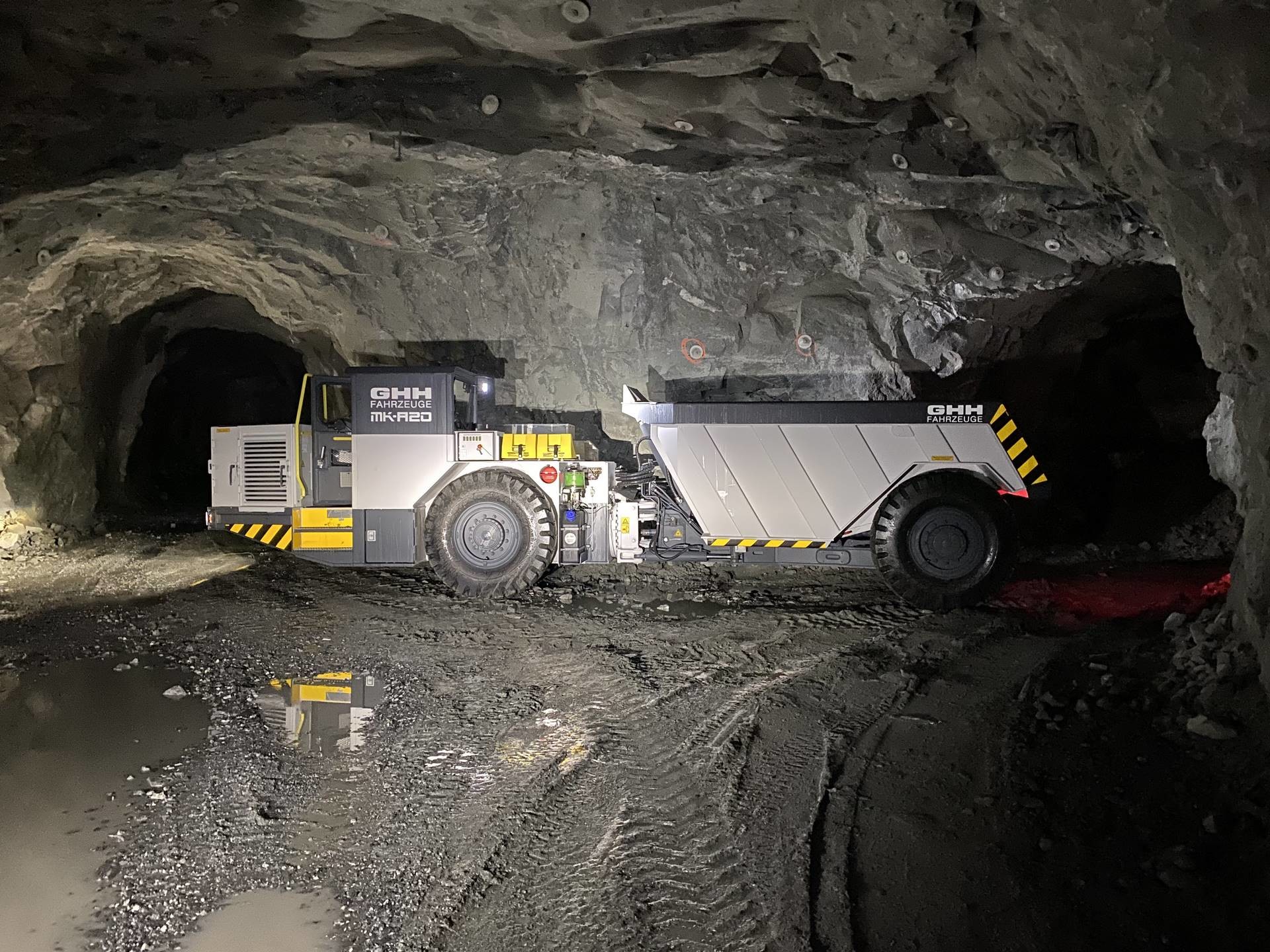

ghhmka20mine (1920).jpgDer deutsche Hersteller GHH liefert neben Muldenkippern praktisch alles, was in der Gesteinslogistik auf Rädern steht

Die Fertigstellung des Projektes Alto Maipo ist für den Sommer 2022 vorgesehen. Für die eingesetzten Muldenkipper dürfte das nicht das Ende ihres Lebens sein: Viele von ihnen werden runderneuert auf weiteren Baustellen eingesetzt. Erst jüngst kam ein ähnliches Fahrzeug nach fünf Jahren Standzeit zur Revision ins Herstellerwerk zurück - ausgetauscht werden musste lediglich die Batterie.

Der deutsche Maschinenhersteller muss einige Dinge richtig gemacht haben, denn der MK-A20 bewährte sich bislang nicht nur im Tunnelbau, wie der Alto Maipo beweist, sondern ist auch in der Untertage-Bergbauindustrie. Anfang 2020 kündigte GHH die Gründung der GHH-Gruppe als Zusammenschluss mehrerer Hersteller der Schmidt Kranz-Gruppe an.

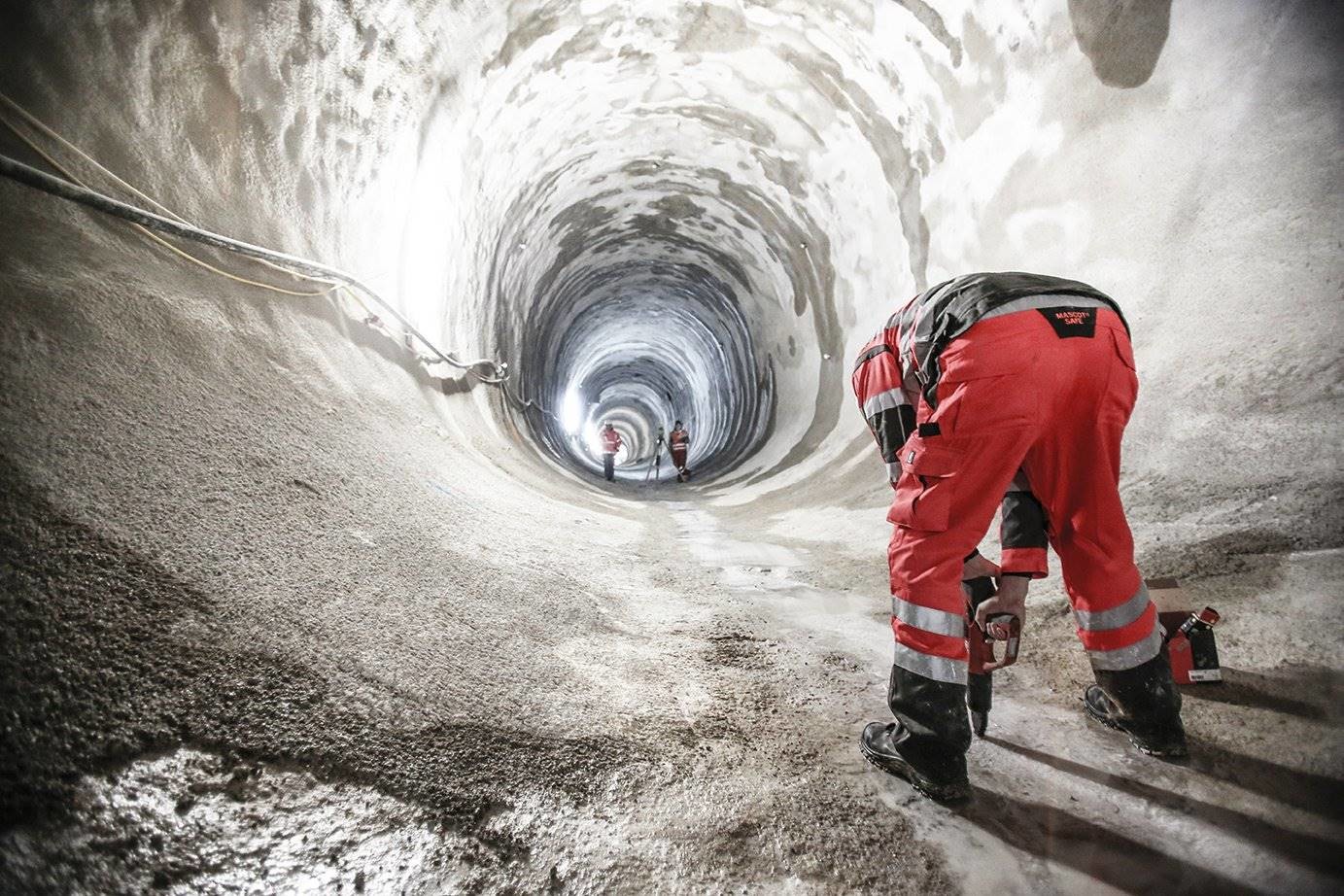

ghhstrabagtunnelbau (1920).jpgDer Hersteller beim Tunnelbau vor Ort: Im Projekt Alto Maipo arbeiten fast 5.000 Beschäftigte aus 20 Nationen
(Foto: Strabag)

Weitere Informationen: GHH Fahrzeuge GmbH | © Fotos: GHH
