Caterpillar M315F Kurzheckbagger

Kurzheckvarianten für Bagger der F-Serie

Garching, Juli 2016 - Der Cat Kurzheck-Mobilbagger M315F ergänzt, zusammen mit dem neuen  M317F, die Cat Mobilbagger der Serie F. Neben dem Konstruktionsprinzip der Maschinen mit Standard-Oberwagen bieten die neuen Modelle eine Alternative in kompakter Bauweise.


Bauforum24 TV Video (09.05.2016): Cat 323F Cat Grade mit Assist und M323F auf der bauma 2016

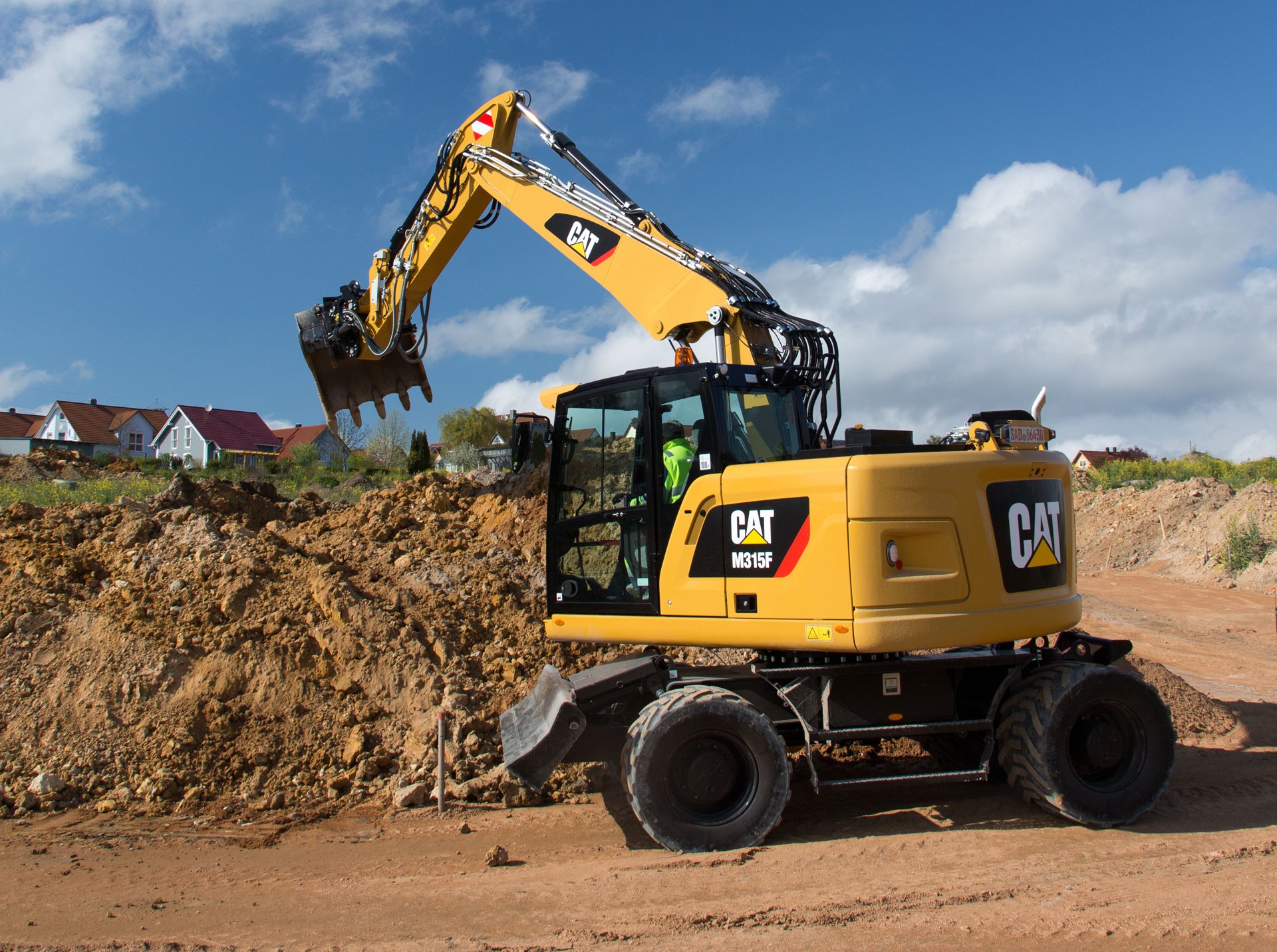

Cat M315F Kurzheck-Mobilbagger

Beide Baggermodelle sind in unterschiedlichsten Konfigurationen lieferbar. Mehrere Unterwagenversionen, Stiellängen und Auslegertypen gestatten eine Anpassung an spezifische Einsatzbedingungen. Der optionale Seitenknickausleger ermöglicht das Graben direkt neben Wänden und Bauwerken sowie das Planieren während der Fahrt und das Arbeiten unter Versorgungsleitungen ohne Schäden anzurichten. Vorbereitet für das Umschlagen von schweren Lasten ist der Verstellausleger. Der Lenkradeinschlagwinkel und der Wenderadius sollen das Rangieren und Umsetzen des Baggers erleichtern. Eine Joystick-Lenkung ist verfügbar. Als Trägermaschinen konzipiert, haben M315F und M317F alles an Bord, um Drücke und Durchflussmengen für bis zu zehn Cat Anbaugeräte im Farbmonitor via Tool Control zu speichern und per Fingertipp aufzurufen.

Spezifische Zusatzfunktionen lassen sich einem Joystick oder Pedal zuordnen, sodass der Fahrer selbst per Monitor festlegen kann, mit welcher Taste und/oder welchem Schiebeschalter er ein bestimmtes Anbaugerät steuern möchte. Schwenk- und Arbeitshydraulikkreise sind mit separaten Pumpen bestückt. Eine automatische Druckregelung ist vorhanden. Der Cat Acert-Dieselmotor C4.4 mit 112 kW (152 PS) und Hochdruck-Common-Rail-Einspritzung unterschreitet laut Hersteller die Abgasgrenzwerte der EU-Stufe IV. Die Abgas-Nachbehandlung läuft mit Cat Abgasrückführung, SCR-Katalysator, Oxidationskatalysator und Dieselpartikelfilter.

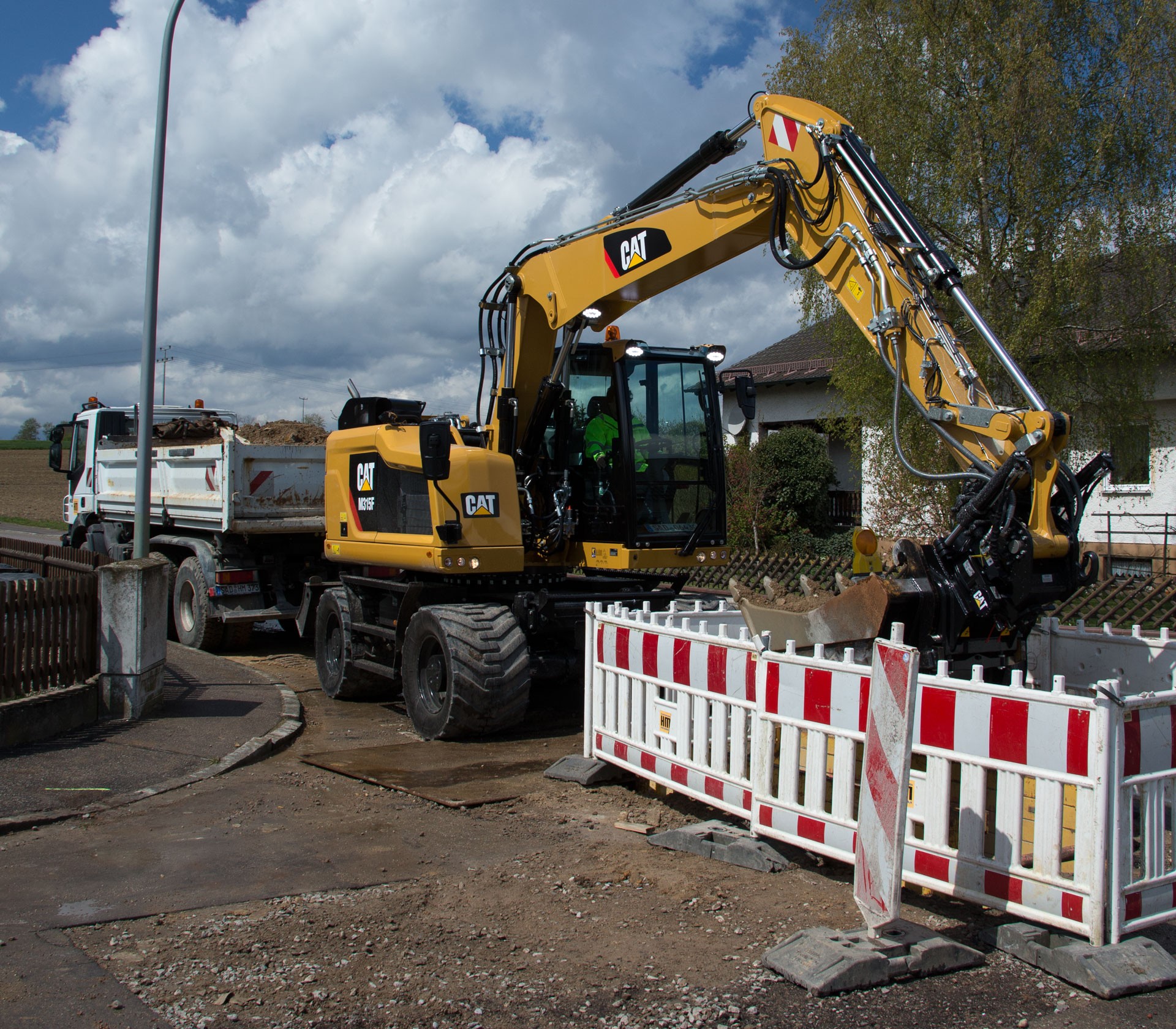

Cat M315F Kurzheck-Mobilbagger

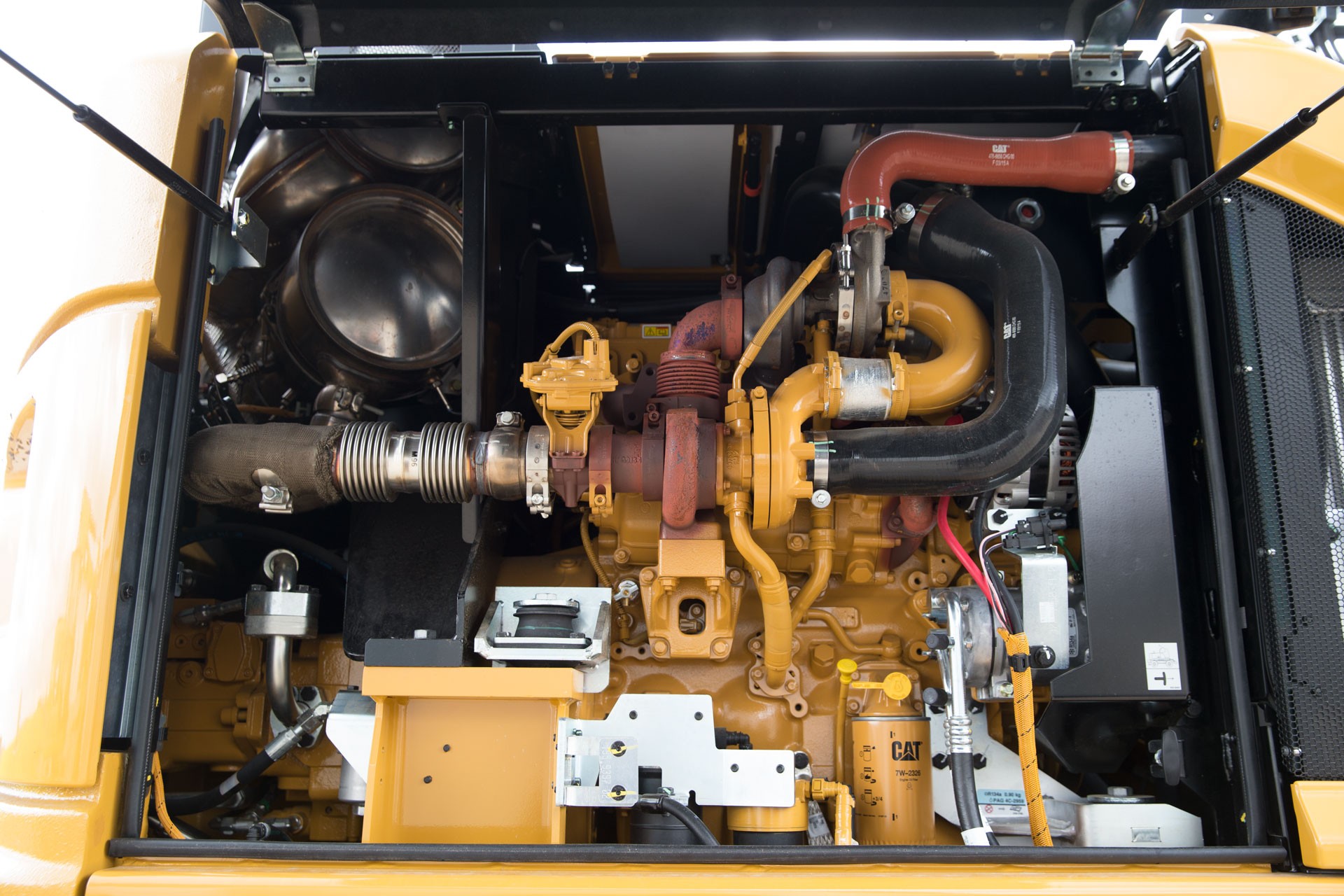

Mehrere Elektroniksysteme sollen helfen die Kraftstoff-Effizienz zu fördern. Die neue „Automatic Engine Speed Control“ senkt die Motordrehzahl selbsttätig ab, wenn keine Höchstleistung abgerufen wird, und die Leerlauf-Abstellautomatik bringt den Motor nach einem einstellbaren Zeitintervall zum Stillstand. Zusätzlich kann der Eco-Modus die Betriebsdrehzahl reduzieren. Auch der bedarfsgesteuerte Kühlerlüfter soll zur Minderung des Verbrauchs beitragen. Beim längs eingebauten Dieselmotor ist das Kühlsystem nach vorn ausgerichtet und daher ebenso wie alle täglichen Wartungsstellen direkt vom Boden aus erreichbar. Die Kühler sind im selben Raum zusammengefasst. Der Kältemittel-Kondensator lässt sich zum leichteren Reinigen ohne Werkzeug ausschwenken. Dank der werkseitig installierten Zentralschmierung verringert sich der Wartungsaufwand, während die elektrische Kraftstoff-Förderpumpe das manuelle Entlüften des Systems und das Anfüllen der Kraftstofffilter erspart.

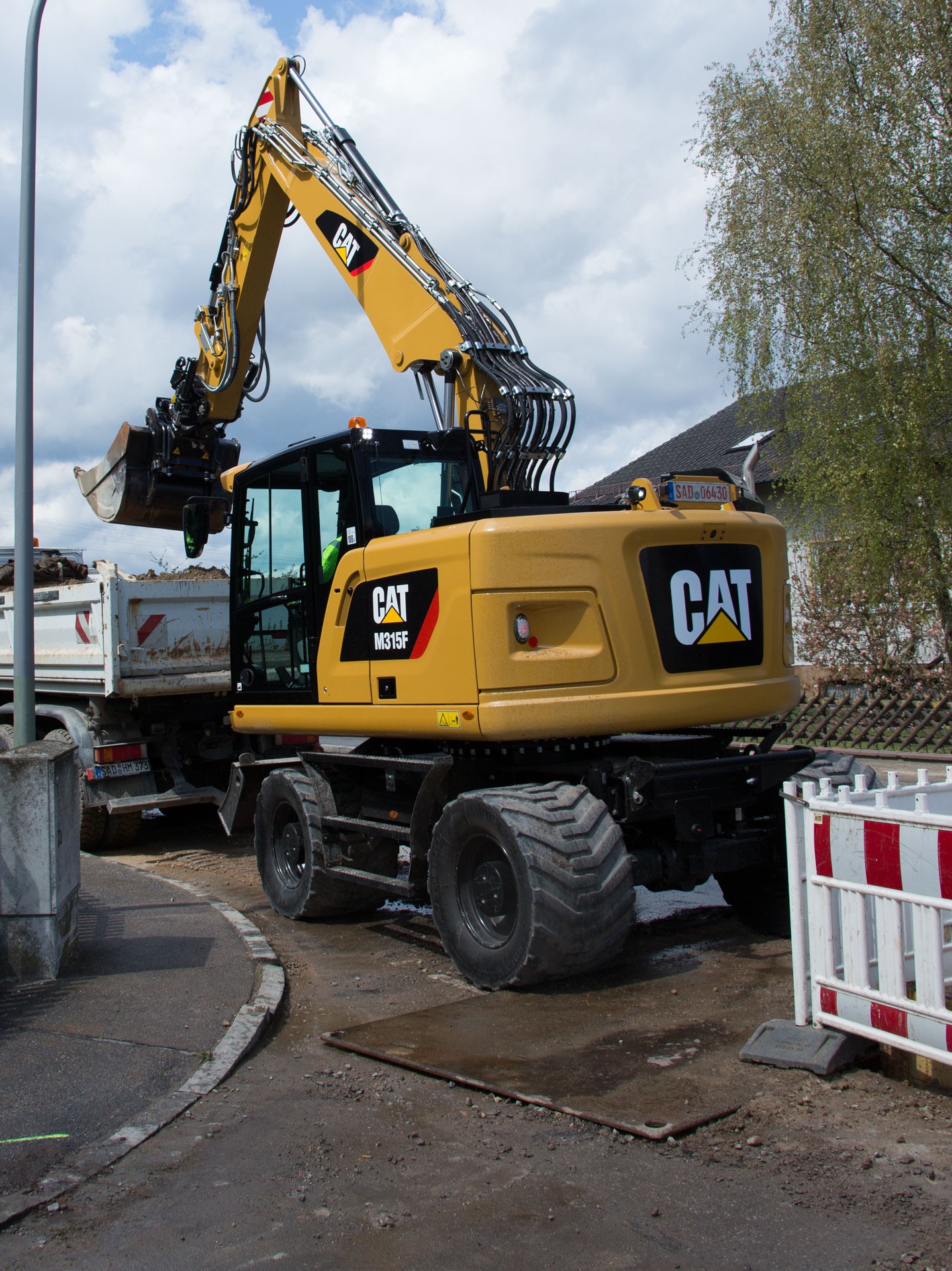

Cat M315F Kurzheck-Mobilbagger

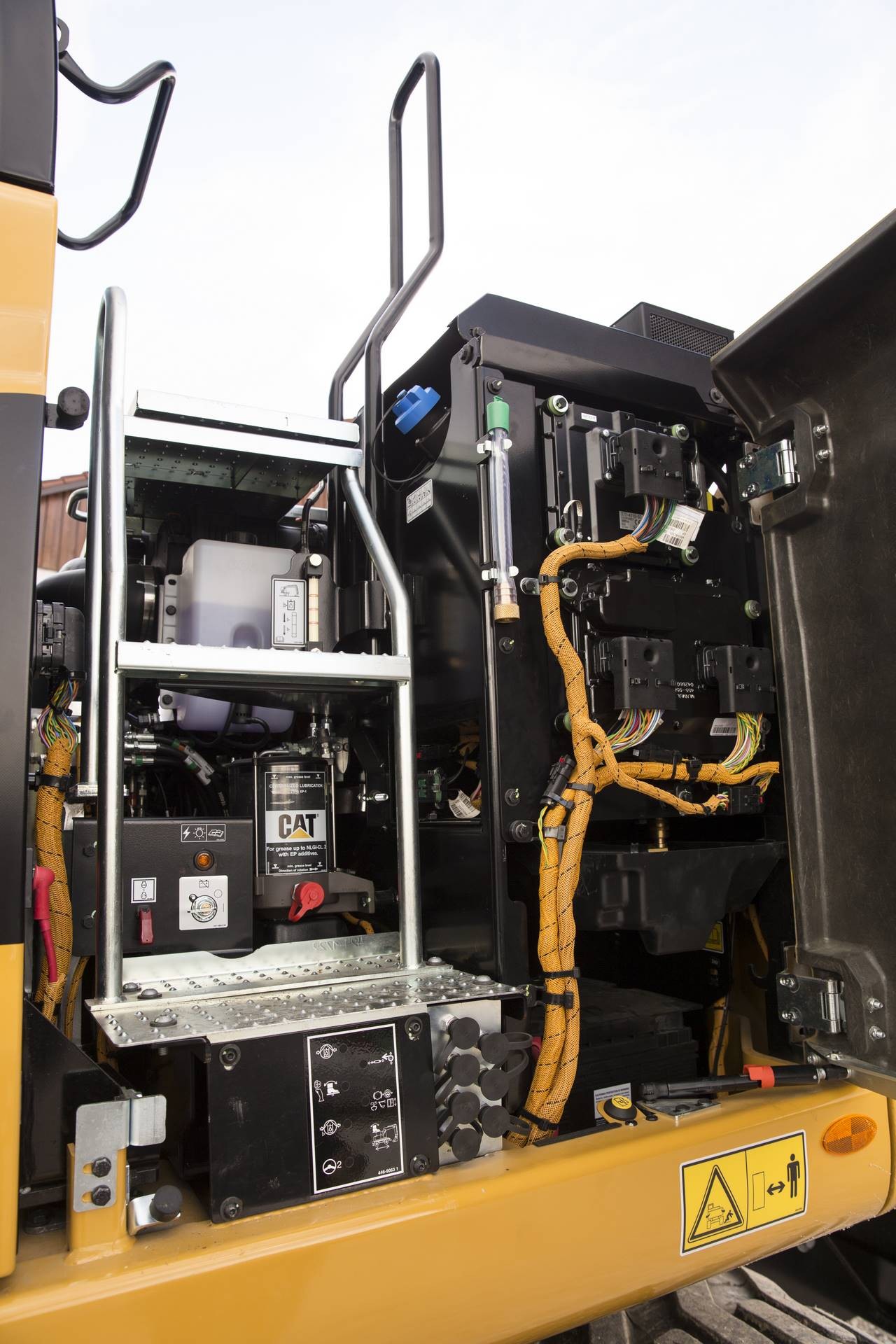

Cat M315F Kurzheck-Mobilbagger

Cat M315F und M317F sind mit der gleichen Fahrerkabine ausgerüstet wie die Mobilbagger mit Standard-Oberwagen. Automatische Klimaanlage, verstellbare Lenksäule und vielfach justierbarer Sitz gehören ebenso zum serienmäßigen Lieferumfang wie das individuell anpassbare Ansprechverhalten der Hydraulik. Die Druckbelüftung der schallgedämmten, vibrationsarmen ROPS-Kabine soll den Innenraum stets staubfrei halten. Große Glastür, Breitwinkelspiegel und Dachfenster gewähren freie Sicht in alle Richtungen. Das Diebstahl-Schutzsystem sichert die Maschine durch einen PIN-Code.

Im Standard-Beleuchtungspaket sind Scheinwerfer für die serienmäßige rechte Seitenkamera und die Heckkamera enthalten. Zudem befinden sich drei Arbeitsscheinwerfer an der Kabine und ein vierter am Ausleger. Alle Scheinwerfer bieten LED-Technik. Die Bilder der beiden Kameras werden in der Kabine auf einem separaten Farbmonitor simultan dargestellt. Die beiden neuen Modelle weisen eine automatisch arbeitende Festellbrems- und Achsverriegelung im Arbeitseinsatz auf – beide Einrichtungen sollen der Entlastung des Fahrers dienen. Das gilt ebenso für den neuen Tempomat und die automatische Sperrfunktion der Schwenk- und Auslegerfunktionen für den Fahrbetrieb, die den früheren Sperrbolzen ablöst.

Technologien, wie das offene Flottenmanagement Product Link liefern Informationen über Standort, Betriebsstunden, Kraftstoffverbrauch, Leerlaufzeiten und Fehlercodes. Der Zugriff auf die Product Link Daten erfolgt online mit Vision Link, einer Plattform, die die Daten auswertet und wichtige Entscheidungshilfen bereitstellt.

Cat M315F Kurzheck-Mobilbagger

Cat M315F Kurzheck-Mobilbagger

Weitere Informationen: ZeppelinCat Website

( © Fotos: Caterpillar )




Mein neuer M315F, ausgeführt mit viele Optionen:
-Engcon EC219 Tiltrotator
-Parallelschild (mit Hardox Verschleißplatte)
-Abnehmbarer Zugmaul am Schild
-Extra 200 liter Dieseltank am Unterwagen
-Kotflügel
-Trimble 3D GPS (ist bestellt)
-Schmieranlage
-Schutzbelüftung für arbeiten in Kontanimierten Boden
-SVAB L8 Joysticks
-CB-Funk über Joystick bedient
-Telefon Freisprechanlage


  • Like 3
Link to comment
Share on other sites

vor einer Stunde, Turbo-Quattrianer schrieb:

Bitte mal mehr Bilder auch detailliert wie zusatztank, parallelschild und Joysticks

Mfg

Das Schild sieht man ja auf den oberen Bild.



  • Like 1
Link to comment
Share on other sites

vor 2 Stunden, The-Cat-Man schrieb:

Das Schild sieht man ja auf den oberen Bild.



Aber nicht die verstärkung  und welche Tastenbelegung hast du zwecks Funk und Radio etc Anbaugeräte
