BAUER BG 40

Bauer am Bau von drei Stationen beteiligt

London, Vereinigtes Königreich, 24.05.2022 - Nach einer mehrjährigen Bauzeit und einem umfangreichen Probebetrieb war es nun endlich so weit: Am 24. Mai wurde die Londoner Elizabeth Line (ehemals Crossrail) feierlich eröffnet. Die über 100 km lange Strecke wird die Bahnkapazität im Zentrum Londons um 10 % erhöhen. Die Züge verkehren in 42 km langen neuen Tunneln und Gleisen unter dem Zentrum der Metropole, verbinden 41 Bahnhöfe und transportieren zusätzliche 1,5 Mio. Menschen innerhalb von 45 Minuten nach London.


Bauforum24 Artikel (17.02.2022): Bauer führt Bohrpfahlarbeiten aus


2022-05_BAUER_Elizabeth_Line (1).jpg
Rückblick: Für die Tottenham Court Road Station stellte Bauer 10.000 m2 überschnittene Pfahlwand, rund 6.400 m2 Schlitzwand sowie sieben verrohrte und bis zu 64 m tiefe Pfähle her.

BAUER Technologies Ltd., die lokale Tochterfirma der BAUER Spezialtiefbau GmbH, war maßgeblich an den Gründungsarbeiten zur Realisierung von drei Stationen beteiligt: der Tottenham Court Road Station, dem Moorgate Schacht an der Liverpool Street Station und der Whitechapel Station.

Im Dezember 2009 erhielt das Joint Venture Bauer Keller den Zuschlag für die Ausführung der Gründungsarbeiten im Rahmen des Projekts Tottenham Court Road Station, das Bauwerke sowohl für die Londoner U-Bahn als auch für Crossrail beinhaltete. Die Arbeiten wurden von April 2010 bis September 2011 durchgeführt. Sie umfassten die Herstellung von 10.000 m2 überschnittener Pfahlwand, 6.437 m2 Schlitzwand sowie von sieben permanent verrohrten Pfählen mit unterschiedlichen Längen, Durchmessern und Schwierigkeitsgraden. Der größte Rohrdurchmesser betrug 2,43 m, der größte Bohrdurchmesser 2,03 m. Der tiefste Pfahl wurde auf einer Länge von 64 m eingebracht. Zum Einsatz kamen eine BAUER BG 40 und eine BG 28. Eine Herausforderung stellten nicht nur die äußerst beengten Platzverhältnisse dar, schließlich befand sich die Baustelle im Londoner Zentrum. Auch die Pfahlherstellung in unmittelbarer Nähe zu befahrenen Tunneln der Northern Line erforderte viel Know-how und Fingerspitzengefühl der BauerMannschaft. Eine weitere Besonderheit und echte Premiere bestand darin, dass einer der permanent verrohrten Pfähle aufgrund einer direkt angrenzenden Rolltreppenanlage teilweise, d. h. bis in 36 m Tiefe in D-Form hergestellt werden musste.

2022-05_BAUER_Elizabeth_Line (2).JPG

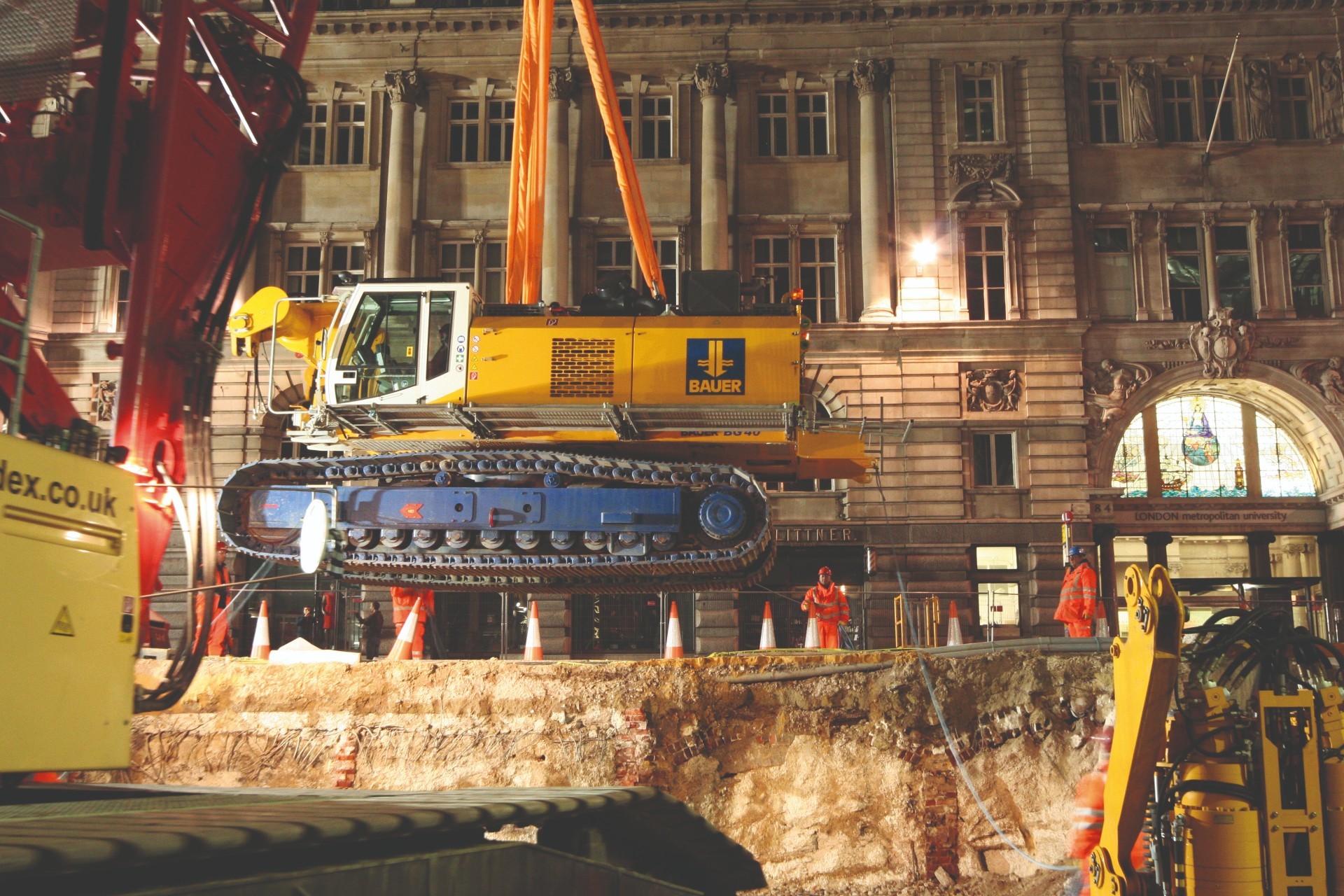

Kernstück der Spezialtiefbau-Arbeiten für den Moorgate Schacht an der Liverpool Street Station war die Ausführung eines 60 m tiefen Schachts.

Im Februar 2012 fiel dann der Startschuss für die Arbeiten für den Moorgate Schacht an der Liverpool Street Station. Bevor die Hauptarbeiten beginnen konnten, musste Bauer zunächst 25 Bestandspfähle mit einem maximalen Durchmesser von 1.350 mm und einer Tiefe von 34 m entfernen, wobei zwei der Bestandspfähle eine Stahlummantelung hatten. Die Herausforderung bestand dabei nicht nur in den räumlichen Einschränkungen mitten im Londoner Finanzviertel, sondern auch in den strengen Lärmschutzvorgaben auf der Baustelle. Hinzu kam, dass Erschütterungen und damit störende Auswirkungen auf unterhalb verlaufende U-Bahn-Tunnel, Leitungen oder angrenzende Gebäude auf ein Minimum zu reduzieren waren.

Kernstück der Spezialtiefbau-Arbeiten für den Moorgate Schacht war die Herstellung eines 60 m tiefen Schachts. Die dafür erforderlichen, bis zu 53 m tiefen Schlitzwandelemente wurden mit einem Greifer an einem BAUER MC 64 Seilbagger hergestellt. Darüber hinaus stellte Bauer drei 60 m tiefe Pfähle mit 2,4 m Durchmesser für die spätere überirdische Bebauung sowie acht Barretts in bis zu 60 m Tiefe her. Im August 2013 beendete das Team von Bauer Technologies die Arbeiten an der Liverpool Street Station.

2022-05_BAUER_Elizabeth_Line (3).JPG

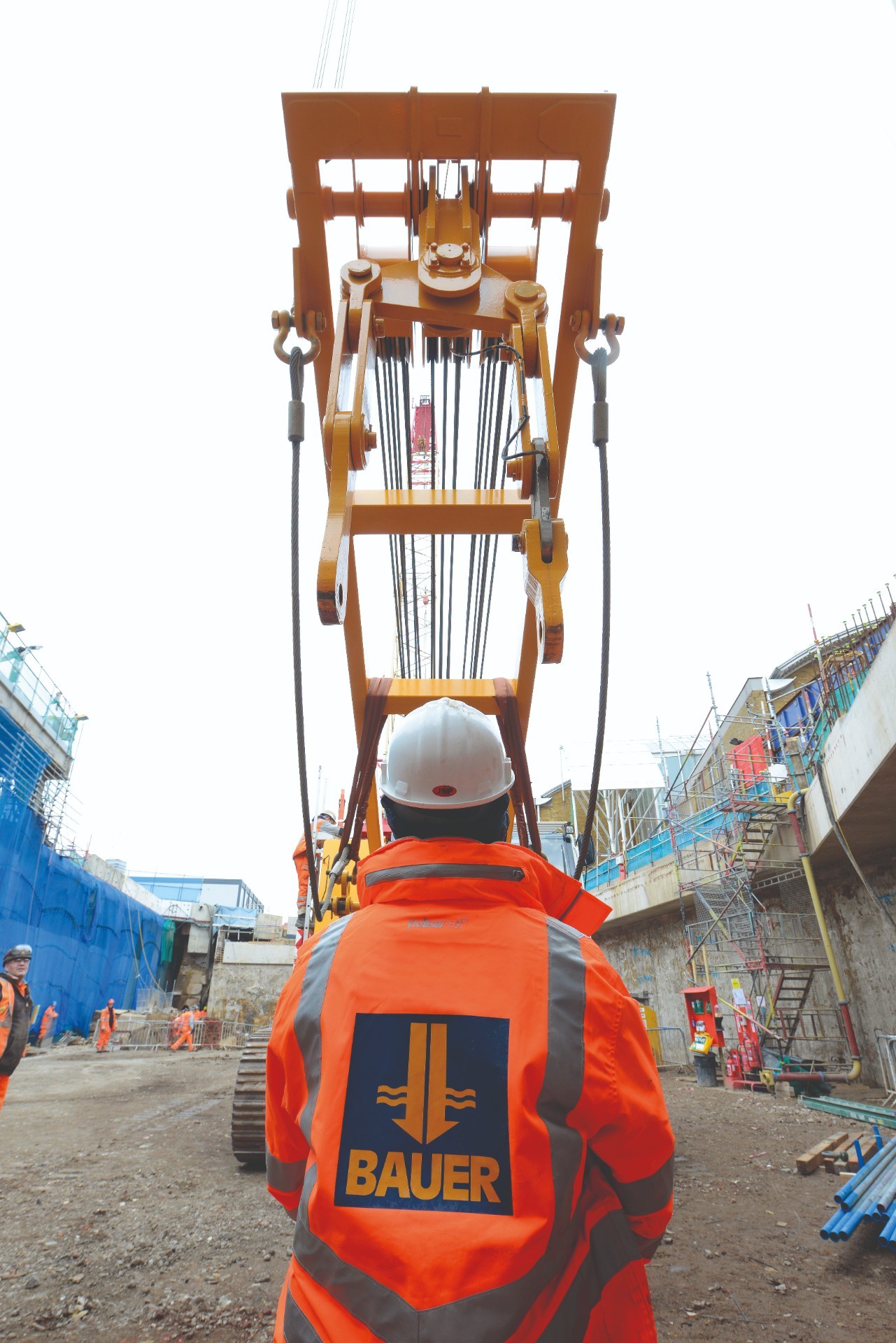

Für das Projekt Whitechapel Station Upgrade stellte Bauer für zwei Schächte insgesamt 13.000 m2 Schlitzwand und Barrets mit einer Tiefe von bis zu 51 m her.

Ebenfalls im Februar 2012 begann Bauer auch mit den Arbeiten für das Projekt Whitechapel Station Upgrade. Auch hier machten extrem begrenzte Arbeitsräume und Zugangsmöglichkeiten das Projekt zu einem komplizierten logistischen Puzzlespiel. Bauer stellte bis Mai 2013 für zwei Schächte insgesamt 13.000 m2 Schlitzwand und Barrets mit einer Tiefe von bis zu 51 m her. Unter anderem kam dafür ein BAUER MC 64 Seilbagger mit Greifer zum Einsatz. Insbesondere die Verbindung der komplexen Bewehrungskörbe und das Einbringen der großen Betonmengen, die für jedes Schlitzwandelement erforderlich waren, forderten die Baustellen-Crew.

„Wir freuen uns sehr, dass wir einen Beitrag zu dem derzeit bedeutendsten Infrastrukturprojekt Londons leisten konnten“, sagt Michael Jones, Geschäftsführer von BAUER Technologies Ltd.

Weitere Informationen: BAUER Group | © Fotos: BAUER Group
