ATLAS Zweiwegebagger 1404 ZW

Standfester Schienenarbeiter

Wangerooge, 11.05.2022 - 1897 wurde die Inselbahn auf der Nordseeinsel Wangerooge eingeweiht. Heute ist die insgesamt 5,9 km lange Strecke die wichtigeste Verkehrsverbindung auf der Insel. Damals wie heute ist es eine Schmalspurbahn mit 1.000 mm Spurbreite. Für die beiden Bahnhöfe im Westen und der Ortsmitte werden neue Bahnsteige angelegt. Hier ist der ATLAS 1404 ZW Bagger im Einsatz.


Bauforum24 Artikel (01.04.2022): ATLAS mit Wohlfühlkabine


ATLAS 2.JPG
Der ATLAS 1404 ZW Zweiwegebagger ist mit elektronischer Schwenk-, Hubhöhen- und Lastmomentbegrenzung ausgerüstet.

Der ATLAS Zweiwegebagger 1404 ZW für 1.000 mm Spurbreite ausgerüstet – niedriger Schwerpunkt und quer eingebauter Motor machen standfest – Neubau der Bahnsteige auf zwei Wangerooger Bahnhöfen

Für ihn wurde ein den Anforderungen entsprechendes  Fahrgestell gebaut und montiert. Der 1404 ZW ist mit 20 t Dienstgewicht der kleinste ATLAS Zweiwegebagger. Er ist mit einem Deutz-Motor der EU-Stufe V/US-EPA mit  95 KW/130 PS ausgerüstet. Abgasnachbehandlungsanlage mit geschlossenem Diesel-Partikelfilter und kombiniertem SCR-Katalysator sorgen für Umweltfreundlichkeit. Die Linde Load-Sensing-Hydraulik in Verbindung mit dem ATLAS AWE 4 Hydraulikmanagement machen sensibles und millimetergenaues Arbeiten und Fahren möglich.

Standfester Kurzheckbagger
Das Kontergewicht ist integriert und beim ATLAS 1404 ZW in drei Heckradius-Varianten lieferbar 1.575 mm – 1.700 mm – 1.998 mm. Auf Wangerooge ist die 1.998 mm Variante im Einsatz. Ein niedriger Schwerpunkt und ein quer eingebauter Motor sorgen für optimale Stabilität und Standsicherheit beim Arbeiten auf dem Gleis. Auch beim Heben von wirklich schweren  Gewichten   bleibt der 1404 ZW trotz Schmalspur sicher und solide. Das Fahrwerk mit robusten, speziell konzipierten Baggerachsen mit Planetengetriebe in allen 4 Radnaben sowie Allradantrieb, Regelfahrmotor mit Lastschaltgetriebe und ein doppelt wirkendes Fahrbremsventil machen sichereres Fahren auf Straße und Schiene möglich. Ein Alleinstellungsmerkmal für ATLAS ist die Starrachse mit einem zuschaltbarem, 100%igem Sperrdifferential. Dieser 1404 ZW wird mit AWE 4 Technik über Reibräder angetrieben. Für diesen Einsatz auf Wangerooge wurden Achsen mit auf 1.000 mm reduzierter Breite montiert.

EMS Gleisbau über 40 Jahre Erfahrung
1974 wurde EMS Gleisbau GmbH in Hamburg gegründet und ist 1999 nach Seevetal (bei Hamburg) umgezogen. Heute bearbeiten rund 60 Mitarbeiter mit einem hoch modernen Maschinenpark – wenn es anliegt Tag und Nacht - Standardaufgaben rund ums Gleis ebenso wie knifflige Spezialaufträgen. Das Leistungsspektrum umfasst Gleis- und Bahnsteigbau, Kabelverlegung und Stopfarbeiten. Zahlreiche patentierte Eigenentwicklungen – etwa für den gleisgebundenen Bahnsteigkanten und auch Kabelkanalbau oder beim Einpflügen von Kabeln direkt vom Gleis aus – beschreiben das kompetente Niveau von EMS. Zum umfangreichen Maschinenpark gehören auch acht ATLAS Zweiwegebagger. Sie helfen, das hohe Niveau der Firma zu realisieren.

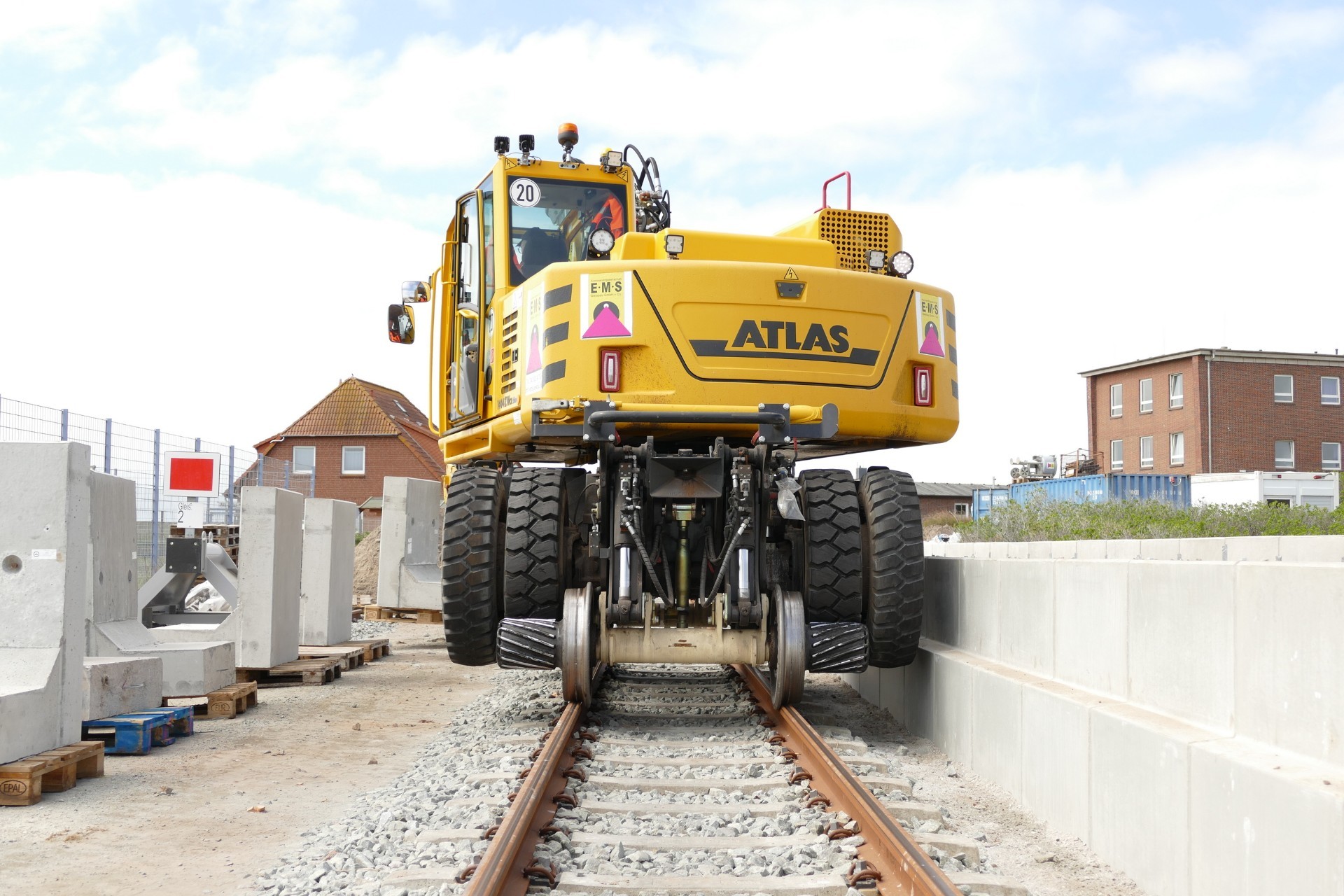

ATLAS 1.JPG
Der 20 t Zweiwegebagger ATLAS 1404 ZW arbeitet auf Wangerooge standfest mit einem 1.000 mm Schmalspur Fahrwerk.

Sicherheit auch im Detail – variabel nutzbar
Der ATLAS 1404 ZW verfügt über eine computergestützte Schwenkbegrenzung, die bei Erreichen des Endpunktes die Oberwagengeschwindigkeit erst verringert und dann abschaltet. Das lässt Schäden an Signalanlagen usw. gar nicht erst zu. Elektronische Hub-Höhenbegrenzung schließt das Risiko aus, dass der Baggerarm die über ihm befindlichen Fahrdrähte berührt. Das ist auf Wangerooge nicht relevant, aber schon beim nächsten Einsatz auf dem Festland wieder wichtig. Das System erkennt, wenn ein Anbaugerät montiert ist und passt die programmierte Arbeitshöhe entsprechend an. Auch die Lastmomentbegrenzung gemäß DIN EN 15746-2 ist integriert. Das bedeutet, dass der Bagger bei allen Hubarbeiten zuverlässig abschaltet, bevor der Bagger ins Kippen kommt. Die neu entwickelte Schnellwechslersteuerung hat für die Werkzeugsteuerung 16 Speicherplätze für motorische und zylindrische Verbräuche.

Fahrer entlasten – kundenorientierte Zusammenarbeit
Die Kabine bietet dem Fahrer allerbeste Sicht. Der Rück- und Seitenraum wird mit Kamera und Monitor überwacht. Der  Actimo Evolution Supersitz von Grammer ermöglicht so viele individuelle Einstellungsnuancen, dass man mit seiner Unterstützung den Rücken wirklich entlastet. Betreut wird EMS und seine ATLAS-Maschinen von dem Händler ATLAS Hamburg, der zur von der Wehl Gruppe gehört. Für diese Fachleute ist  Beratung vor Ort oder technische Hilfe selbstverständlich. Vor allem aber geschieht alles sehr schnell und kundennah. Besonders interessant ist, dass ATLAS spezielle Kundenwünsche wie eben Spurverkleinerung, Kamerasysteme, spezielle Ausleger, spezielle Kabinen u. v. m. als Sonderausführungen anbieten kann. Dies geschieht auch in Zusammenarbeit mit dem ATLAS-Werk in Ganderkesee, so wie für diesen Zweiwege-Schmalspurbagger 1404 ZW.

Weitere Informationen: Atlas GmbH | © Fotos: Atlas
