Wolff 7532.16 cross Kran auf Schienen

Ein Wolff auf Schienen unterstützt Schiffswerft

Linz (Österreich), August 2017 - Die 1840 gegründete österreichische Schiffswerft ÖSWAG Werft Linz installierte kürzlich einen WOLFF 7532.16 cross, der für die Wartungsarbeiten von Binnenschiffen an der Slipanlage zum Einsatz kommt, die vor einigen Jahren vergrößert wurde.


Bauforum24 TV Video: Dr. Peter Schiefer im Exclusiv-Interview

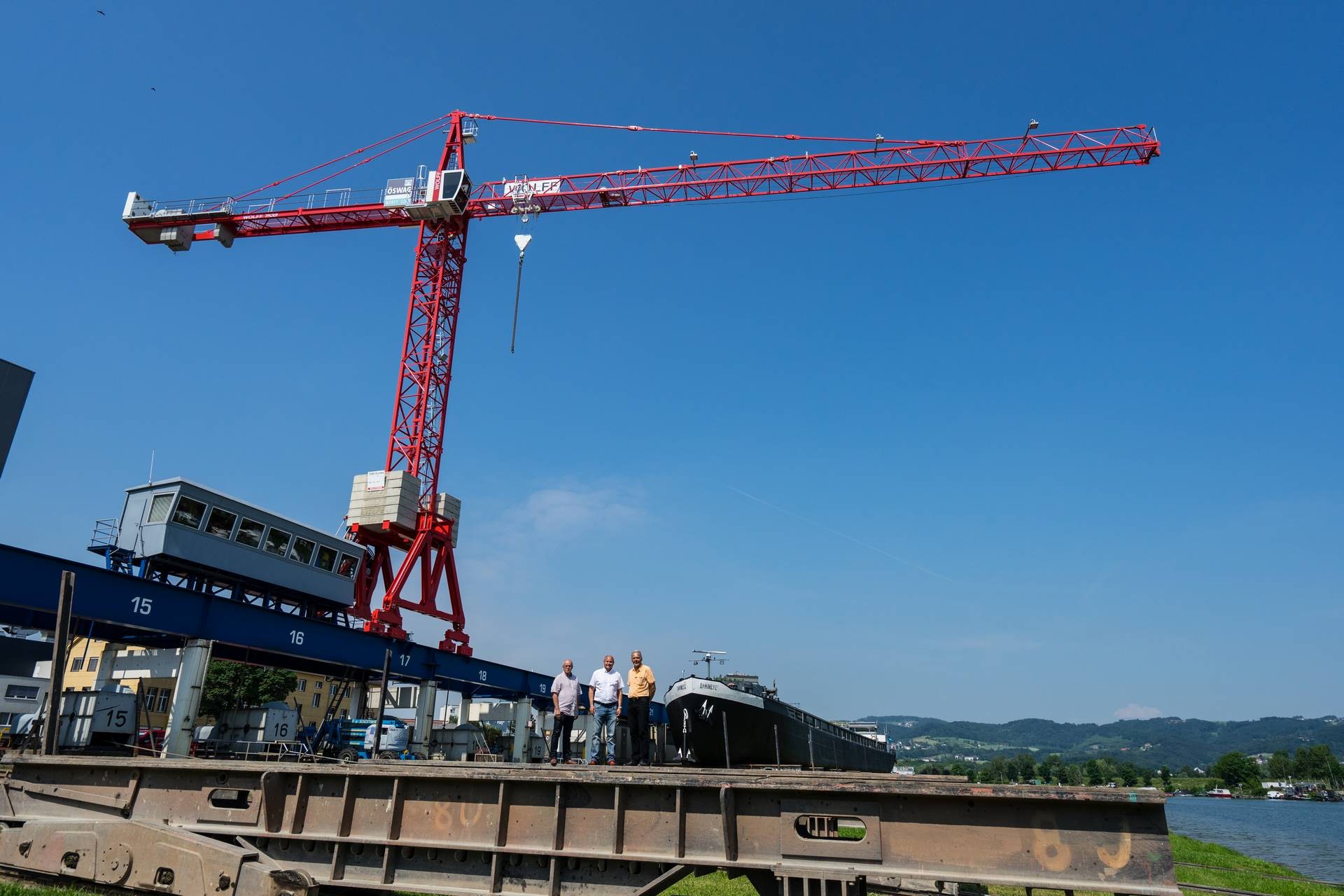

Der WOLFF 7532.16 cross unterstützt die Werft bei der Schiffswartung an Land

Bis zu 23 Meter breite Doppelrumpfschiffe können mit den jetzigen Slipwägen an Land gezogen werden. Wolffkran überzeugte den Auftraggeber nach eigenen Angaben nicht nur mit einem leistungsfähigen Kran, sondern auch mit einer technisch anspruchsvollen Adaption des fahrbaren Kranportals.

Die Aufgabe, die der Kunde an das Wolffkran Team in Österreich stellte, hielt gleich mehrere Herausforderungen bereit. Der WOLFF 7532.16 cross sollte nicht auf dem Boden, sondern auf einer bestehenden 6,0 Meter hohen Schienenkonstruktion aufgestellt werden, auf der er im Einsatz hin- und herfahren kann. Die Spurbreite der Schienen beträgt dabei nur 4,0 Meter. Außerdem muss der Kran einen auf den Schienen fest installierten, rund 5,5 Meter hohen Steuerstand passieren können, weshalb er auf einem Portal stehen muss.

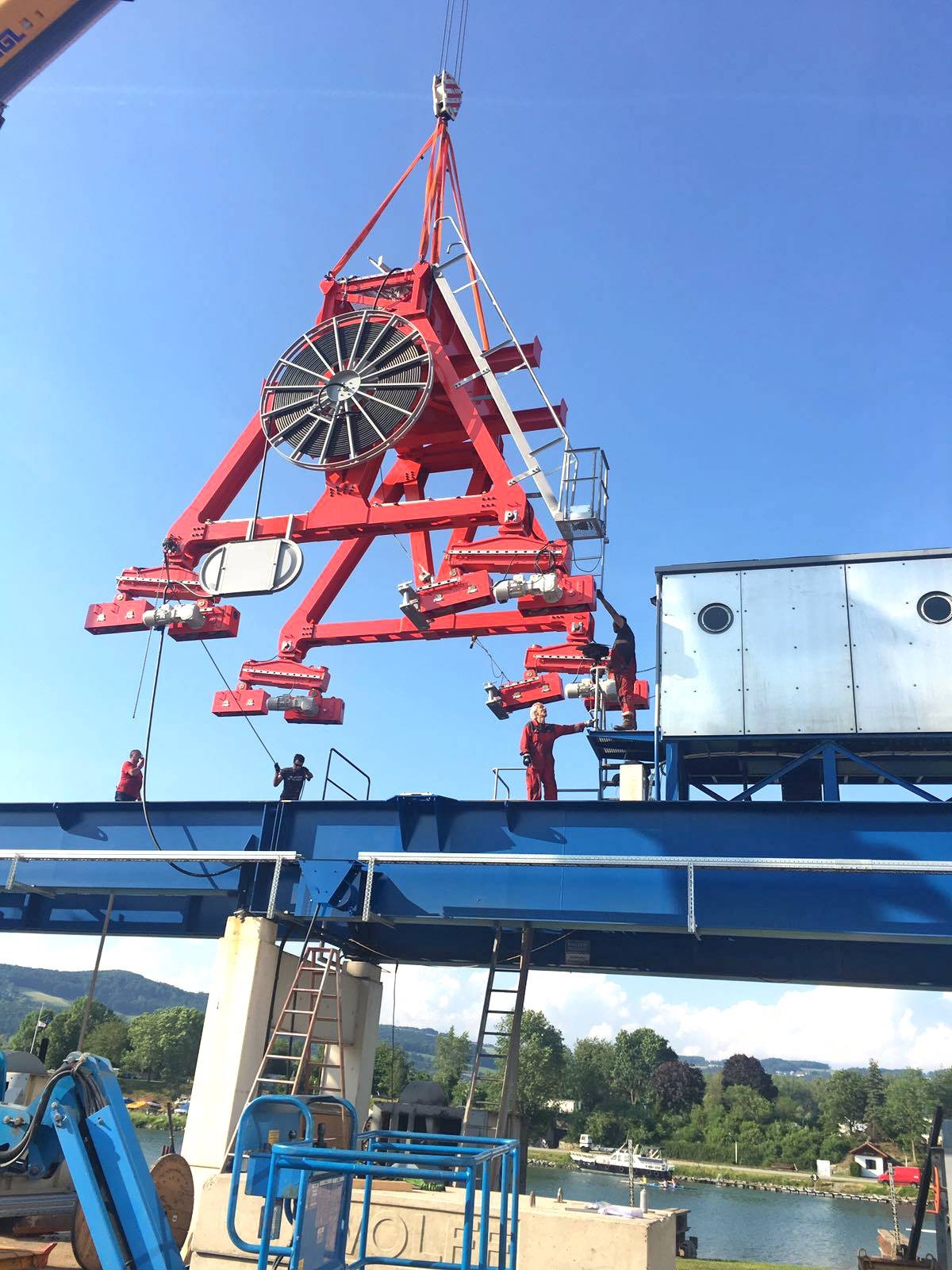

Das Portal steht an jeder Ecke auf je vier Laufrädern, die das Gewicht auf die Hochbahn verteilen

„Die Planung war sehr anspruchsvoll. Je schmäler die Spurweite des Portals, desto mehr Bal- last ist notwendig, um den Kran zu stabilisieren. Die Ballastierung beträgt beim 7532.16 cross 60 Tonnen. Gleichzeitig müssen die einzelnen Radlasten, die auf die Schienen übertragen werden, möglichst gering sein und durften nur maximal 18 Tonnen pro Rad betragen“, erläutert Wouter van Loon, Produktmanager bei Wolffkran.

Die Wolffkran Konstrukteure verwendeten als Basis ein bereits vorhandenes Portal mit 5,5 Metern Spurweite und modifizierten es so, dass es auf die vorhandenen 4,0 Meter Spurbreite passt. Um bei einem Betriebsgewicht des Krans von über 154 Tonnen die zulässigen Kräfte, die auf die Schienen der Hochbahn wirken, nicht zu überschreiten, steht das Portal an jeder Ecke auf je vier Laufrädern, die das Gewicht verteilen.

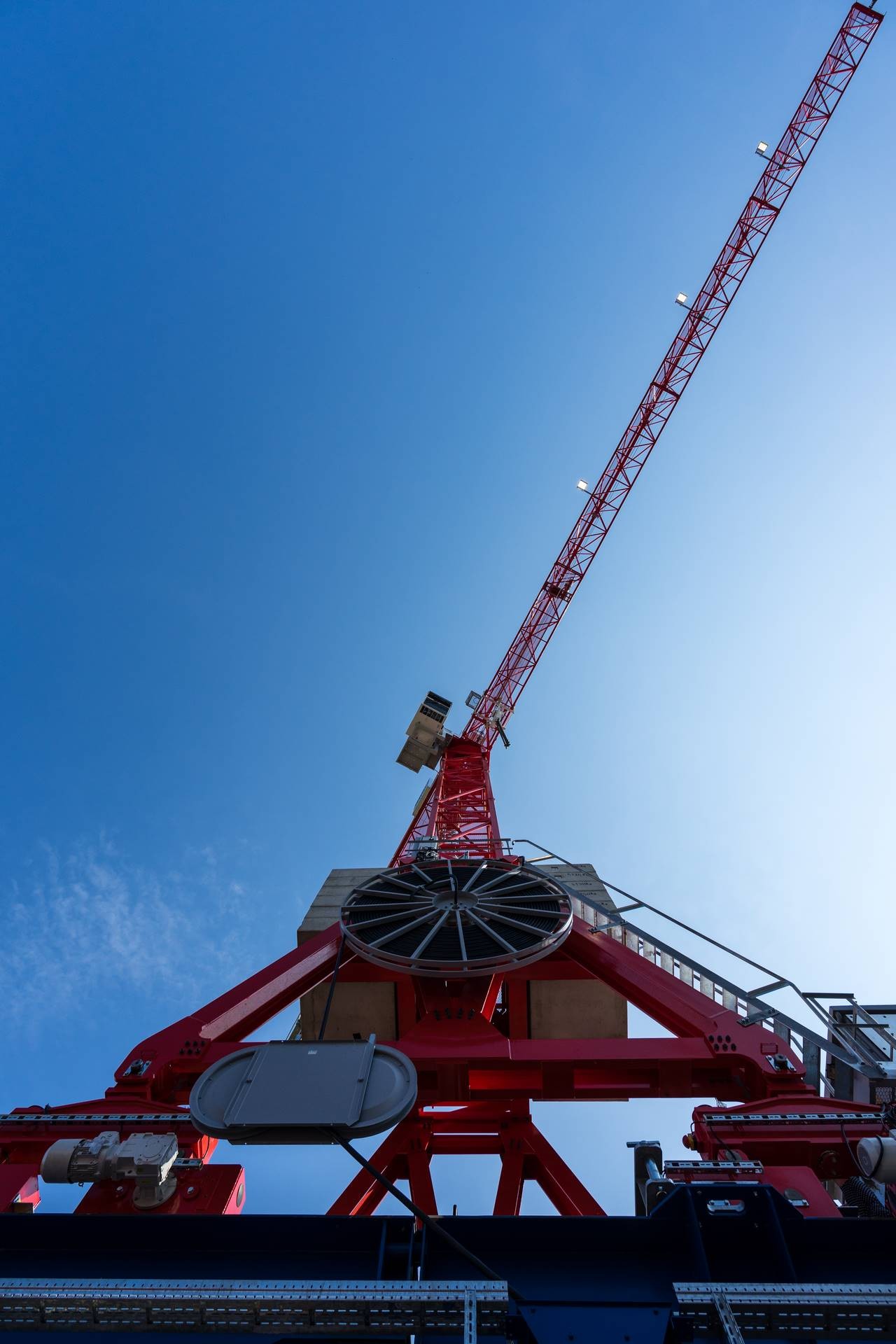

Aufgrund der beengten Verhältnisse fand die Kabeltrommel an der Außenseite des Portals Platz

Auch für die Antriebseinheit des Fahrwerks musste bei den extrem engen Platzverhältnissen eine Sonderlösung gefunden werden. „Die Kabeltrommel brachten wir außen an den Portalstützen an. Die Stromversorgung für den Antrieb verlegten wir nicht wie bei dem Vorgängerkran über ein Schleifleitungssystem, sondern außen an den Schienen entlang“, erklärt Wouter van Loon. Darüber hinaus ist der Schaltschrank des Fahrwerks oben auf dem Portalriegel platziert und so trotz der Enge leicht zugänglich.

„Die Zusammenarbeit mit der ÖSWAG Werft war von Anfang an sehr kooperativ. Das gesamte Team unterstützte uns bei der aufwendigen Planung und auch bei der Montage, die rund eine Woche in Anspruch nahm“, berichtet Dieter Reuberger, Geschäftsführer von Wolffkran Austria.

Istok Kutos, Verkaufsleiter WOLFF- KRAN Österreich, Dieter Reuber- ger, Geschäftsführer der WOLFF- KRAN Austria GmbH und Horst Krammer, Anlagen- und Betriebs- technik bei der ÖSWAG Werft Linz (von links)

„Unser alter Wippkran Baujahr 1936 stieß bei den immer größeren Anforderungen und behördlichen Auflagen altersbedingt an seine Grenzen“, sagt Horst Krammer, zuständig für Anlagen- und Betriebstechnik bei der ÖSWAG Werft Linz. „Neben Wolffkrans Projektplanung überzeugte uns der WOLFF 7532.16 cross mit seiner hohen Tragfähigkeit von ca. 17 Tonnen bei 14,3 Metern Ausladung und insgesamt 40 Metern Auslegerlänge. Er kommt vor allem für das Versetzen der sogenannten Slipwägen zum Einsatz, mit deren Hilfe die Schiffe aus dem Wasser an Land befördert werden, und von denen einer bis zu 17 Tonnen wiegt.“

Auch wenn der Auftrag für Wolffkran Austria eine Premiere darstellt, gehören Wolff Krane in anderen Regionen schon länger zur festen Ausstattung von Schiffswerften. So steht seit 2009 ein WOLFF 6531 cross in der Scheepswerf Kooiman Hoebee im Holländischen Dordrecht und der WOLFF 1250 B Wipper unterstützt seit 2014 am Engine Deck Repair Dry Dock in Antwerpen, Belgien. Der 7532.16 cross soll an seinem neuen Standort am Donauufer jedes Jahr an vielen Fahrgastschiffen arbeiten und das wie sein Vorgänger für viele Jahrzehnte.

WOLFF 7532.16 cross

  • Kranbasis: Portal
  • Ausladung: 40 Meter
  • Turmhöhe: 16 Meter
  • max. Traglast: 17 Tonnen
  • BGL-Gruppe (mt): 315

Weitere Informationen: Wolffkran Website, ÖSWAG Werft Linz Website | © Fotos: Wolffkran
