Sprenglochbohren mit Trimble DPS900

Sprengungen für Tunnelbau bei Stuttgart21

Stuttgart, September 2016 - Das Großprojekt Stuttgart21 beinhaltet neben dem Neubau des Stuttgarter Bahnhofs eine neue Streckenführung zwischen Stuttgart und Ulm. Insgesamt werden für den Albabstieg 11,7 Kilometer Tunnel gebaut, um Hochgeschwindigkeitsfahrten bei geringer Steigung zu ermöglichen.


Bauforum24 Artikel (27.04.2015): Neue Versionen des Trimble GCS900 und Trimble CCS900

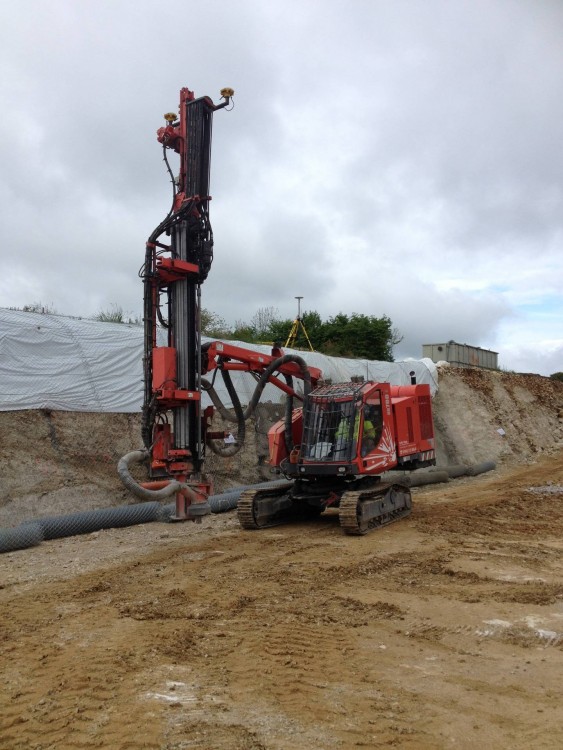

GNSS gesteuertes Bohrgerät BBURG HD1500D

Für den Bau des Tunnel Widderstall am Teilabschnitt Wendlingen-Ulm (Kilometer 55,104 bis 56,066) in offener Bauweise beauftragte J. Friedrich Storz Verkehrswegebau die Lothar Rapp GmbH & Co. KG aus Vaihingen.

Der geplante Tunnel hat eine Länge von ca. 1 Kilometer, eine Breite von ca. 25 Metern und eine mittlere Aushubtiefe von ca. 20 Metern. Der Baugrund besteht vorwiegend aus Fels mit einem Gesamtvolumen von ca. 260.000 Kubikmetern. Der Fels konnte mit den herkömmlichen Abbaumethoden mit Baggern nicht abgetragen werden und musste zunächst durch Sprengungen gelöst werden.

Die Firma Lothar Rapp ist auf Bohr- und Sprengarbeiten spezialisiert und verwendet bei der Vermessung, der Erstellung der Bohrpläne, der Positionierung sowie der Steuerung der Bohrgeräte aktuelle Trimble-Technologie.


Bohrpläne erstellt mit Trimble Business Center - HCE

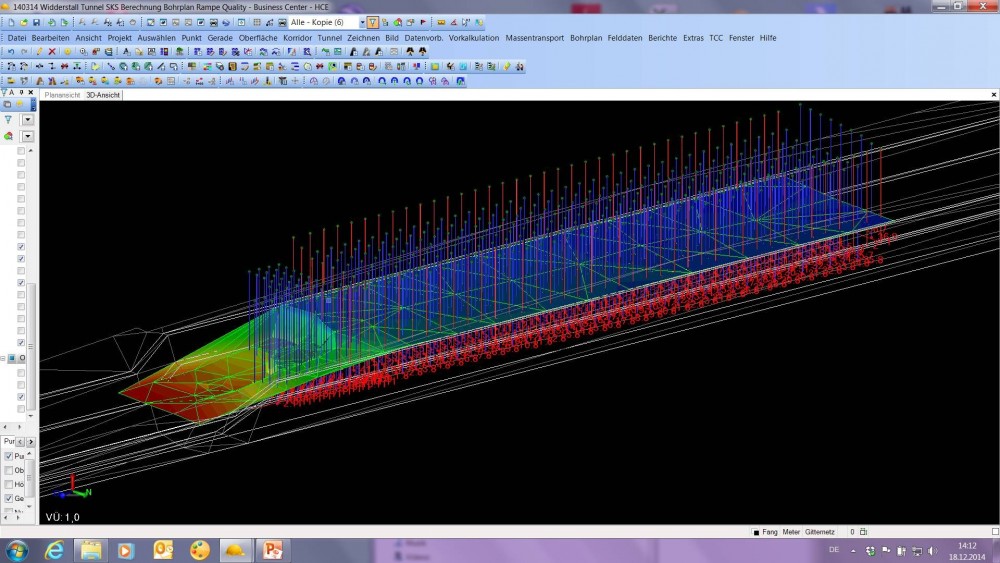

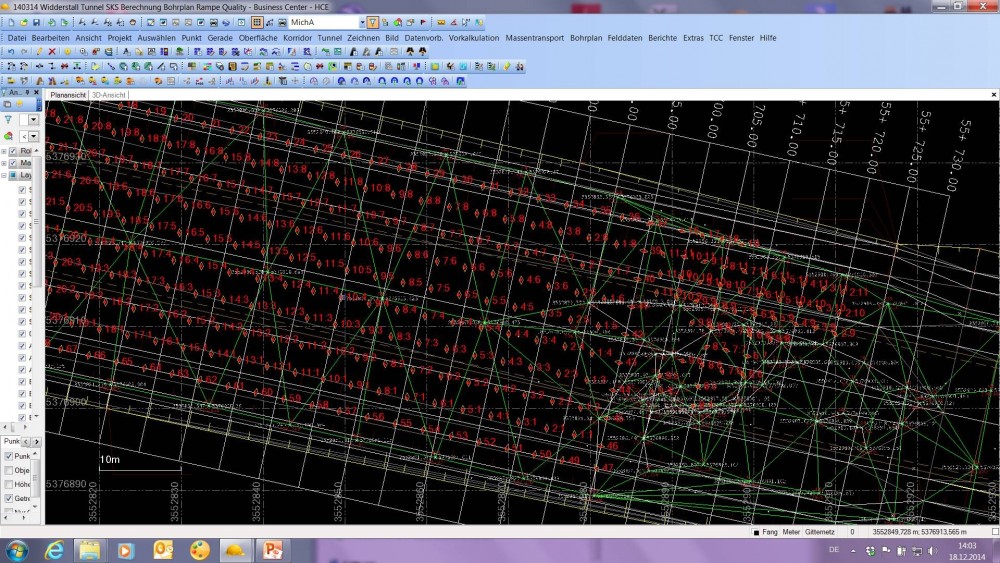

Nachdem das Urgelände mit dem Trimble Rover-System SPS985 und TSC3 Controller für GNSS-Positionierung vermessen wurde, erstellte Vermessungstechniker Michael Wohlfarth die Bohrpläne mit Trimble Business Center – HCE. Die Bohrlöcher, Bohrtiefen und deren Winkel für die Sprengladungen werden so berechnet, dass möglichst wenig Bohrlöcher und somit weniger Sprengmittel verbraucht werden um das gewünschte Ergebnis zu erhalten.

Die Vorgabe des Auftraggebers war, den Fels profilgerecht, innerhalb der geplanten Trasse ohne Mehrausbruch zu lösen. Die Körnung (Größe der gesprengten Felsbrocken) sollte ohne den Einsatz von Meißelbaggern abzugraben und zu laden sein. Das so gewonnene Felsmaterial konnte somit teilweise, je nach Materialgüte, mit Brechern aufbereitet und wieder verwendet werden.

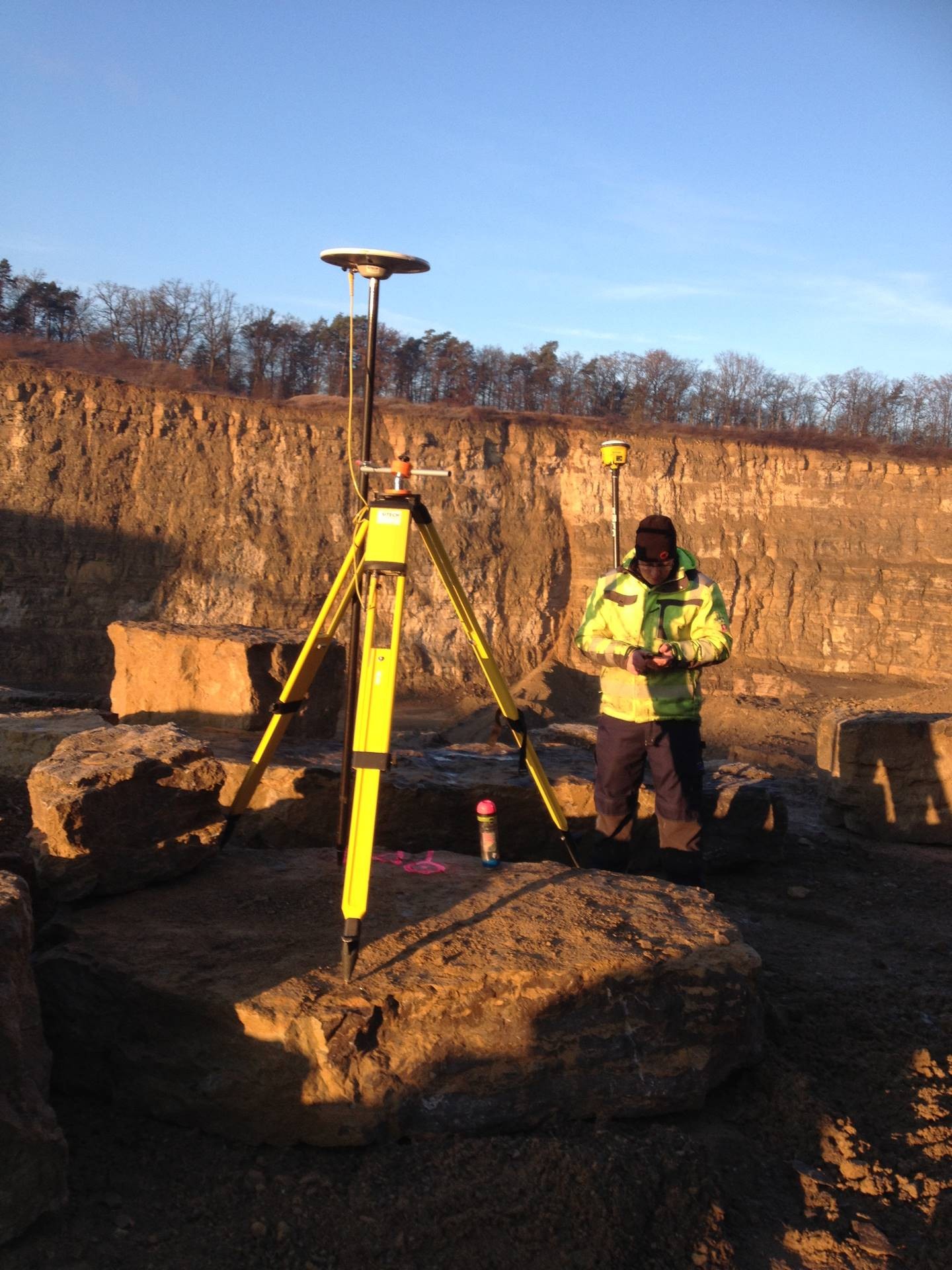

Basisstation des Trimble DPS900 Drilling-Systems zur Positionierung des Bohrgerätes

Als Teil des Trimble Connected Site-Portfolios ist die Trimble-Maschinensteuerung für Bohrgeräte DPS900 eine integrierte Lösung, die Büro und Baustelle vernetzt. Die digitalen Bohrpläne werden vom Büro per Internet direkt auf die Bohrmaschine übertragen.

Nach dem Aufbau einer Basisstation zur genauen Positionierung des Bohrgerätes auf dem Baufeld wurden mit dem DPS900 Drilling-System die berechneten Bohrlöcher nach dem digitalen Bohrplan exakt bis zur vorgegebenen Tiefe und im vorgegebenen Winkel gebohrt. Um Unterbohrungen zu vermeiden, beendet das System beim Erreichen der berechneten Endtiefe des Bohrlochs den Bohrvorgang selbstständig.

Das Markieren auf staubigem Baugrund ist nicht erforderlich

Der enorme zeitliche Aufwand des herkömmlichen Markierens mit Sprühfarbe auf dem meist staubig-schlammigen Baugrund entfällt. Auch die Witterung wie Regen und Schnee und der die Bohrarbeiten ständig begleitende Baustellenverkehr kann die Markierungen schnell verschwinden lassen, was dauernde Verzögerungen nach sich zieht.

Der Fels wurde in zwei Lagen über die Gesamtlänge des geplanten Tunnels in Teilabschnitten mit einem mittleren Abtragsvolumen von ca. 15.000 bis zu 30.000 Kubikmetern pro Sprengung in einem Zeitraum von ca. 1 Jahr gelöst und abtransportiert. Pro Sprengfeld wurden ca. 250 bis 300 Bohrlöcher gesetzt. Durch die exakte und planmäßige Umsetzung mit den GNSS-gesteuerten Bohrgeräten konnte das Projekt schnellstmöglich und termingerecht beendet werden.

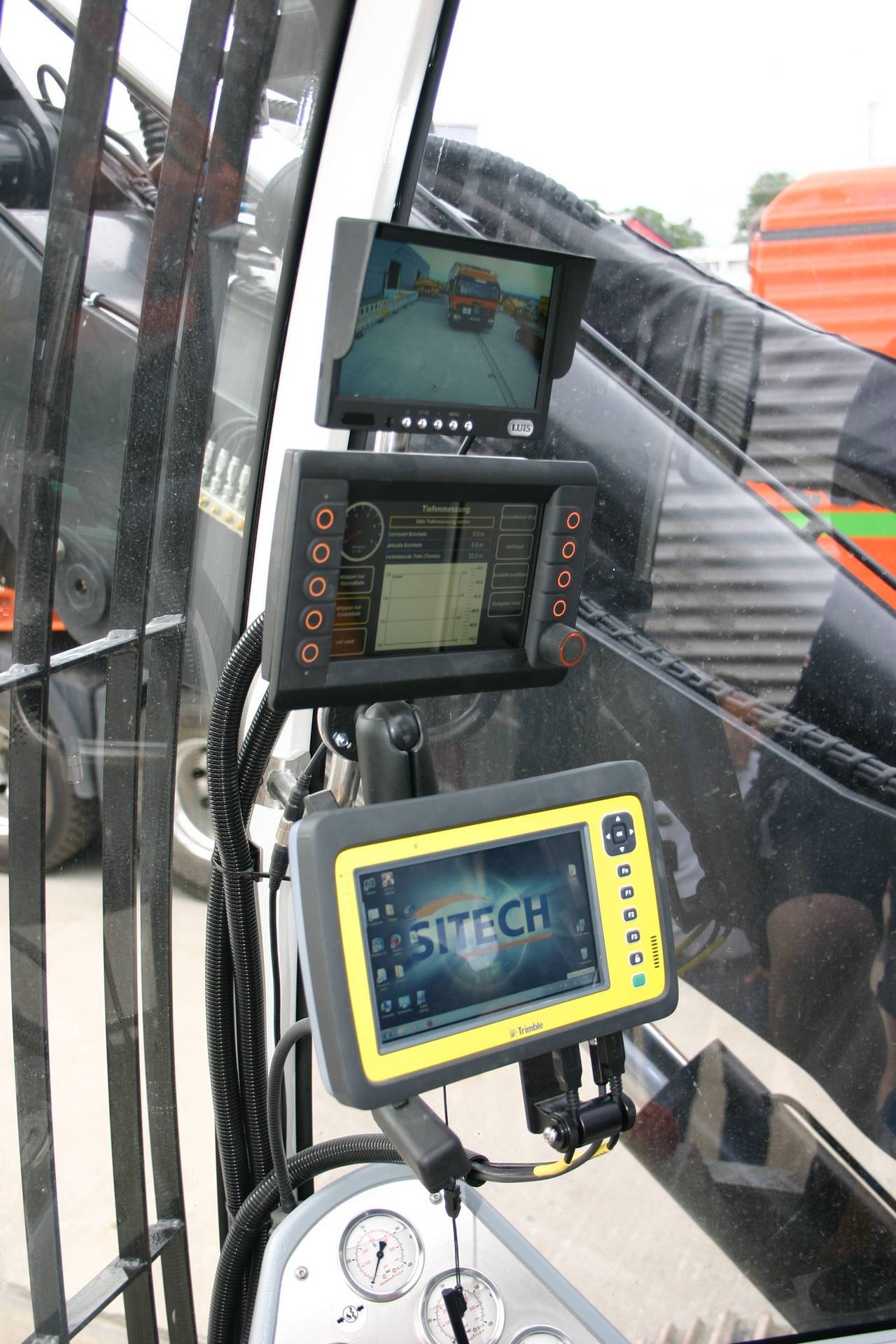

Trimble DPS900 Drilling-System

Das DPS900-System dokumentiert jedes Bohrloch mit Lage, Tiefe, Datum, Uhrzeit und Bohrdauer. Über die Eindringgeschwindigkeit der Bohrkrone in den Untergrund und weitere Maschinendaten können Rückschlüsse auf den Untergrund gezogen werden, die ebenfalls dokumentiert werden.

Der daraus resultierende Qualitätsbericht kann jederzeit online im Büro abgerufen werden. Dies ermöglichte dann eine genaue Einschätzung über den Fortgang der Arbeiten und die voraussichtliche Dauer des noch abzubohrenden Sprengfeldes. Des Weiteren werden mit dem Qualitätsbericht gegenüber dem Auftraggeber die korrekte Ausführung der Bohrarbeiten und die Kubatur als Abrechnungsgrundlage zur Rechnungsstellung dokumentiert.

Weitere Informationen: Sitech Website, Trimble Website und Lothar Rapp Website

( © Fotos: Sitech )
