Rädlinger Klasse XII Felsschaufel

7-Kubikmeter-Felsschaufel im harten Einsatz

Cham, 14.07.2017 - Seit Jahresanfang ist die 7-Kubikmeter-Felsschaufel von Rädlinger im Schotterwerk von Jakob Bauer und Söhne im Einsatz. Der Fahrer des Komatsu WA 600-8 Radladers, Hansi Künschner sei sehr zufrieden mit dem Füllverhalten der robust ausgeführten Schaufel von Rädlinger, so der Hersteller.


Bauforum24 Artikel (03.05.2017): JR Tilt 1490 Drehmotor von Rädlinger


Komatsu WA600-8 mit Rädlinger Ladeschaufel bei der Verladung des gesprengten Materials auf die MuldenkipperKomatsu WA600-8 mit Rädlinger Ladeschaufel bei der Verladung des gesprengten Materials auf die Muldenkipper

Im Steinbruch in Erkenbrechtsweiler im Landkreis Esslingen wird Weißer Jura-Kalkstein abgebaut, der in Form von Wasserbausteinen, Schotter oder Kalkmehl im Wasser-, Landschafts- und Verkehrswegebau sowie bei der Herstellung von Asphalt oder Beton eingesetzt wird. Tag  für Tag ist die Felsschaufel dort härtesten Belastungen ausgesetzt und muss dabei langfristig ihre Effizienz und Verfügbarkeit unter Beweis stellen.

Mit der Klasse XII Ladeschaufel für Radlader mit einem Einsatzgewicht zwischen 28 und 50 Tonnen wird das gesprengte Material gewonnen und auf die Muldenkipper verladen, die es anschließend zur Weiterverarbeitung zur Brecher-, Sieb- oder Sortieranlage transportieren. Der Betrieb profitiert vom großflächigen Kalkvorkommen in der Schwäbischen Alb. Jährlich werden zwischen 500.000 und 600.000 Tonnen Massenkalk abgebaut. Dafür beschäftigt das seit 90 Jahren bestehende Schotterwerk 17 Mitarbeiter und hat annähernd genauso viele Baumaschinen alleine zur Gewinnung des Kalksteins im Einsatz. Den Vertrieb übernimmt die FVA–Schottervertrieb Vordere Alb GmbH & Co. KG.

Fahrer Hansi Künschner (rechts), Klaus Huppert, Geschäftsführer von Bauer Schotterwerk, (mitte) und Alexander Wirthwein, Gebietsverkaufsleiter bei Rädlinger
Fahrer Hansi Künschner (rechts), Klaus Huppert, Geschäftsführer von Bauer Schotterwerk, (mitte) und Alexander Wirthwein, Gebietsverkaufsleiter bei Rädlinger


Die Felsschaufel wurde für den Traditionsbetrieb Jakob Bauer und Söhne an die spezifischen Einsatzbedingungen angepasst und mit weiterer Sonderausstattung versehen. Standardmäßig verfügt die schwere Ausführung der Rädlinger Felsschaufel über einen stark dimensionierten Kasten, eingeschwungenen Seitenschneiden, ein Trapezmesser und acht Zähne. Der Kunde entschied sich für eine Schnittbreite von 3,7 Meter und für die Ausführung der Überlaufgitter in der Rohrversion.

Damit ist die Felsschaufel bestens für den schweren Einsatz mit besonders starkem Verschleiß gerüstet. Um die Lebensdauer des Anbaugeräts zusätzlich zu verlängern wurde in enger Abstimmung zwischen Kunde und Konstrukteuren der Schaufelkörper samt Seitenschneide und Bodenblech komplett in HB 400 und die Seitenschneide unten in 10 mm stärkerem Blech als oben ausgeführt. Seitlich am Löffelboden verlaufen längs außerdem zwei Verschleißstreifen. Die seitlichen Steinabweiser schützen die Seitenbleche beim Aufnehmen des schroffen Gesteins und reduzieren außerdem das Nachrutschen des Materials in den freigeschnitten Bereich hinter der Schaufel.

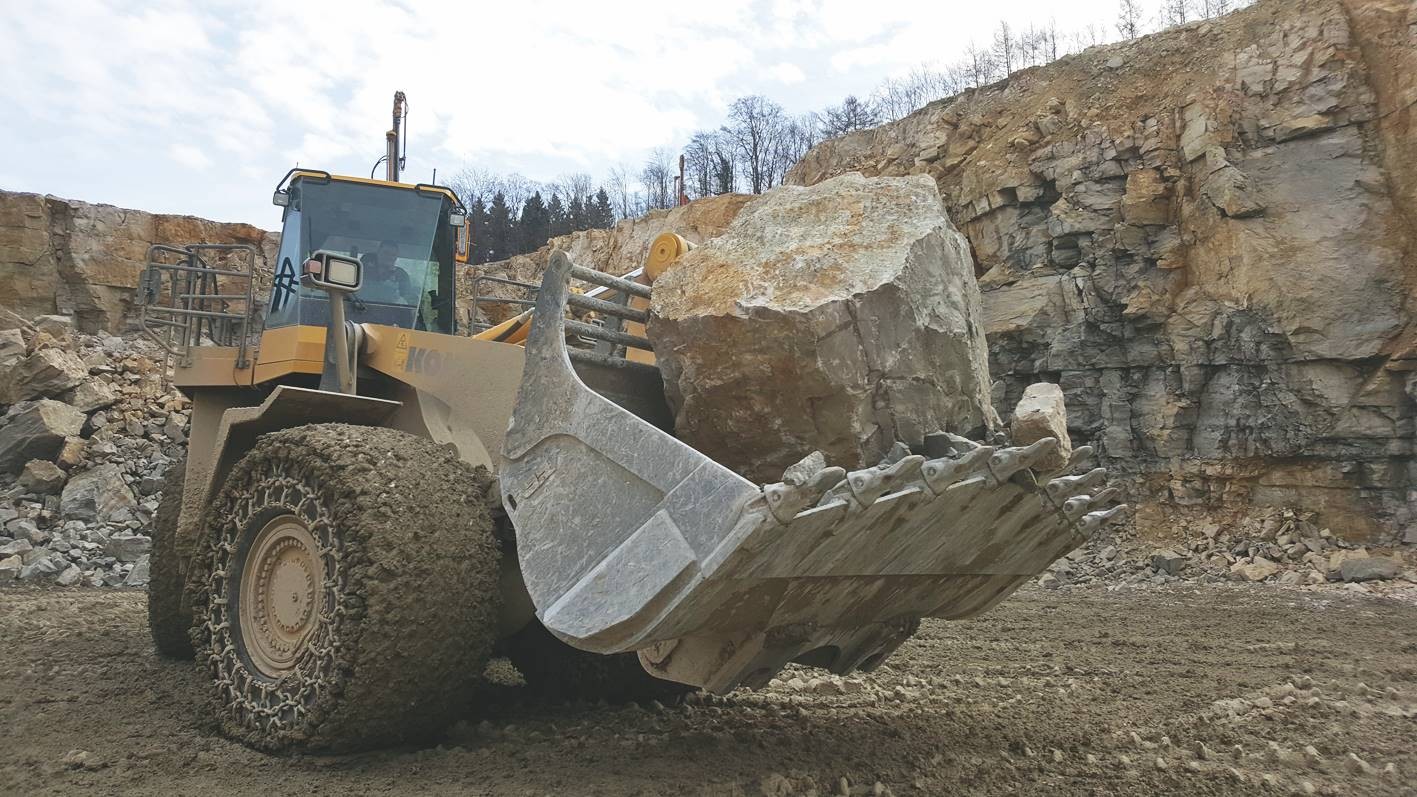

Komatsu WA600-8 mit Klasse XII Felsschaufel von Rädlinger mit Schnittbreite 3,7 Meter fasst etwa 7 Kubikmeter
Komatsu WA600-8 mit Klasse XII Felsschaufel von Rädlinger mit Schnittbreite 3,7 Meter fasst etwa 7 Kubikmeter

Komatsu WA600-8 mit Rädlinger Felsschaufel: Steinabweiser schützen die Seitenbleche und reduzieren das Nachrutschen des Materials hinter der Schaufel
Komatsu WA600-8 mit Rädlinger Felsschaufel: Steinabweiser schützen die Seitenbleche und reduzieren das Nachrutschen des Materials hinter der Schaufel



Rädlinger Produkte auf der Steinexpo

Auf der Steinexpo in Homberg stellt die Rädlinger Maschinen- und Anlagenbau GmbH ihre Produkte für die Mining- und Gewinnungsbranche wie Reiß- und Felslöffel, Lade- und Felsschaufel sowie Reißzahn am eigenen Stand aus. Einsatzexponate wie die Felsschaufel von Jakob Bauer und Söhne werden dort ihre Geschichte erzählen und aus ihrem harten Einsatz in Steinbrüchen, in der Bergbau- und Baustoffindustrie sowie im Tiefbau berichten.

Steinexpo, 30.08. - 02.09.2017 - Freigelände, Stand B17



Weitere Informationen: Rädlinger Maschinenbau Website, Schottervertrieb Vordere Alb Website  | © Fotos: Rädlinger
