Lehnhoff Double Lock-Schnellwechsler

Erhöhter Arbeitsschutz auf Baustellen

Baden-Baden, 11.08.2020 - Arbeitsschutz hat höchste Priorität. Für mehr Sicherheit auf der Baustelle baut Lehnhoff Hartstahl seit Juli eine neue Sicherheitslösung in seine hydraulischen Schnellwechsler der Größen HS01 – HS25 (Gewichtsklassen 0,5 bis 38 Tonnen) ein: Der Bagger-Ausrüster aus Baden-Baden integriert nun serienmäßig ein System mit zusätzlicher Sicherheitsklaue. Das System heißt Double Lock – zu Deutsch: Doppel-Verriegelung. Die erste erfolgt wie gewohnt mit zwei Riegelbolzen in der Riegelplatte. Bei der zweiten Verriegelung verhindert eine Zusatz-Klaue – eingreifend an der Welle – das Herabfallen von Anbaugeräten, sollten Maschinisten wider Erwarten diese nicht richtig am Schnellwechsler verriegelt haben.


Bauforum24 Artikel (21.04.2020): Lehnhoff mit intelligenter Bevorratung


LH2007_Double_Lock_03 (1920).jpgGut zu erkennen: Die mittig angeordnete Sicherheitsklaue.

„Setzt der Baggerfahrer den Verriegelungsprozess des hydraulischen Schnellwechslers in Gang, greift die zusätzliche Sicherheitsklaue automatisch in die Adapterwelle ein und verhindert so in jeder Position des Schnellwechsler das Herabfallen des Anbaugeräts“, beschreibt Lehnhoff-Marketingleiter Rainer Matz deren Funktionsweise. „Kommt es unerwartet zu einer Fehlverriegelung am Schnellwechsler, garantiert die Double-Lock-Sicherheitsklaue, dass sich das Anbaugerät nicht vollständig löst.

Dieses Plus an Sicherheit ist für den Bediener nicht mit Mehraufwand und Zeitverlust verbunden. Dafür sorgt die Konstruktionsweise. „Durch die mittige Anbringung der Sicherheitsklaue am Schnellwechsler und der angepassten Geometrie der äußeren Schnellwechslerklauen lassen sich auch Anbaugeräte, die nicht 100-prozentig plan am Boden liegen, sehr einfach in die Welle der Adapterplatte einfahren“, bekräftigt Lehnhoff-Produktmanager Sebastian Denniston.

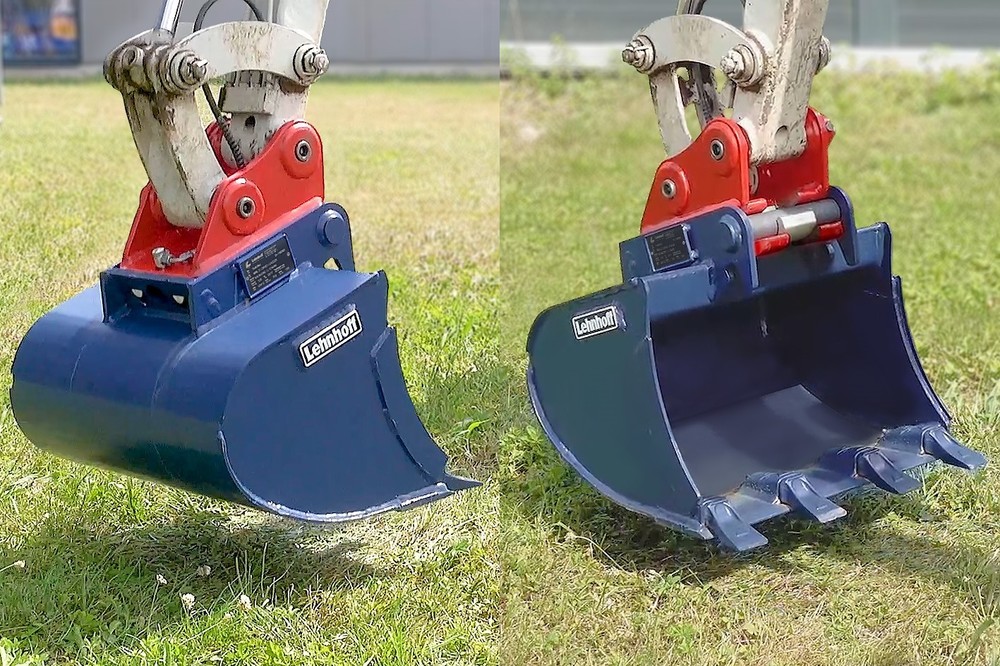

Bild NEU.jpgRechts im Bild: Ein Loslösen des Anbaugerätes vom Schnellwechsler ist nicht möglich. Die Double-Lock-Verriegelung umschließt die Aufnahmewelle.

Beim Hersteller für Baggerlöffel und Schnellwechselsysteme spricht man von einer zukunftsweisenden Sicherheitslösung, die nicht nur gängigen Sicherheitsnormen gerecht werde, sondern darüber hinaus gehe. Mitte Juni informierte Lehnhoff darüber seine rund 800 Händler in Deutschland per Rundschreiben. Der Hersteller liefert bis auf Weiteres ohne zusätzliche Mehrkosten hydraulische Schnellwechsler in der Version mit neuem Sicherheits-Mechanismus. Die ersten Auslieferungen begannen am 1. Juli mit den neuen hydraulischen Double Lock-Schnellwechsler-Modellen HS01, HS03 und HS03H. Spätestens ab Oktober kommt die HS08-Double Lock-Version auf den Markt. Im November folgen die Modelle HS10, HS21 sowie HS25.

„Unsere Double Lock-Wechsler sind bei der BG BAU gelistet; bei größeren Bauarten von HS40 bis HS100 sind es auch die Wechsler mit dem Sicherheitsassistenzsystem Lehmatic Safe Controll (LSC). Aufgeführt sind auch die vollhydraulischen Variolock-Wechsler, aber noch nicht veröffentlicht“, sagt  Marketing-Leiter Rainer Matz unter Verweis auf die Arbeitsschutzprämien der BG BAU.

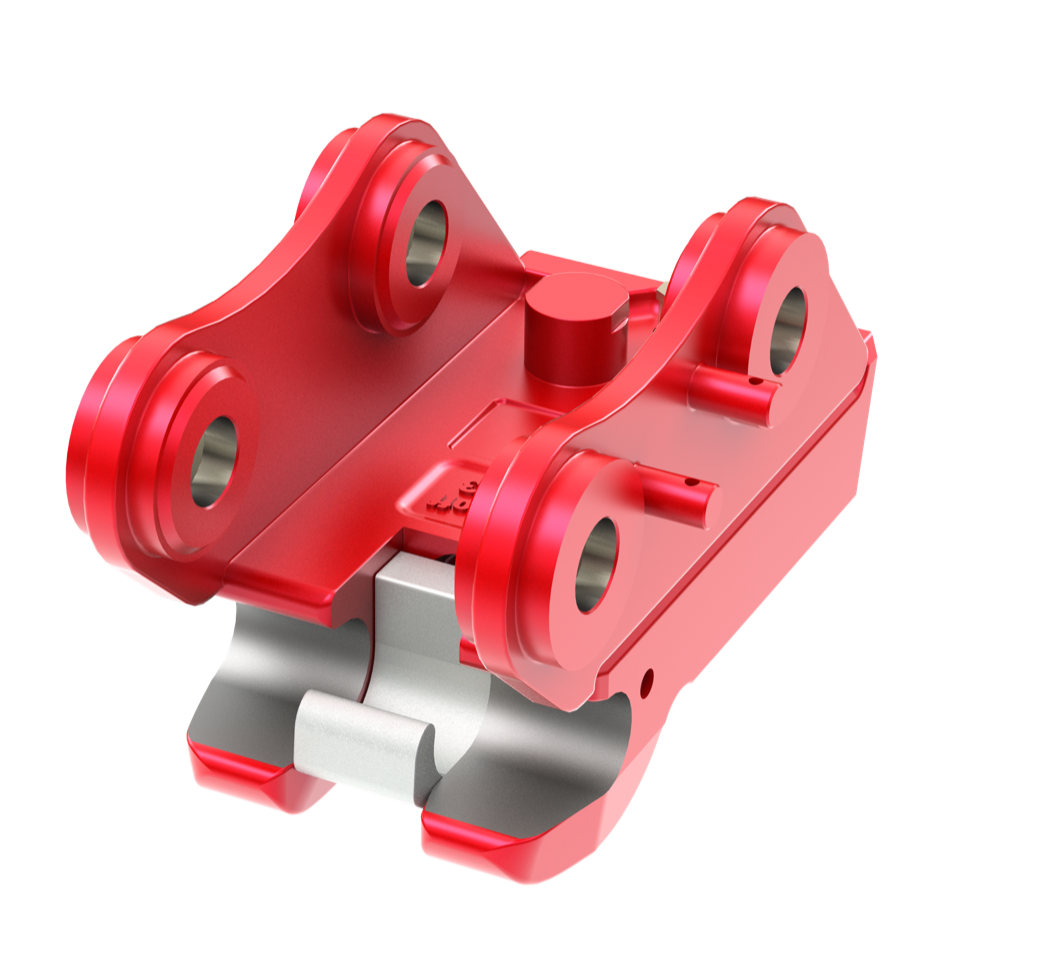

LH2007_Double_Lock_02 (1920).pngDie zusätzliche Sicherheitsklaue umschließt erst mit dem Ausfahren der Riegelbolzen die Welle.

Die Berufsgenossenschaft fördert mit bis zu maximal 1800 Euro pro Gerät den Kauf hydraulischer Schnellwechsler mit automatischer Erkennung der Verriegelungsposition oder zusätzlicher Verriegelung, die bestimmte Kriterien zum Arbeitsschutz erfüllen. Double Lock-, LSC- und Variolock-Wechsler von Lehnhoff zählen dazu. Mehr Infos zu den Arbeitsschutzprämien finden unsere Leser auf der Website der BG BAU: www.bgbau.de/praemien.



Weitere Informationen: Lehnhoff Hartstahl GmbH | © Fotos: Lehnhoff
