Groundforce Hydrauliksteifen

Arbeiten am Bahnübergang

Dezember 2018 - Bei der Errichtung einer neuen Bahnunterführung, die das verkehrstechnische Nadelöhr am beschrankten Bahnübergang PN 20 an der Bahnstrecke von Straßburg nach Saint-Dié in Molsheim beseitigen soll, setzte das französische Bauunternehmen EIFFAGE auf hydraulische Abstützungen von Groundforce. Durch diese Lösung konnten die Bauarbeiten während des laufenden Bahnbetriebs fortgeführt und deutliche Zeitgewinne im Projektverlauf realisiert werden.


Bauforum24 Artikel (18.06.2018): Groundforce im Kanalbau

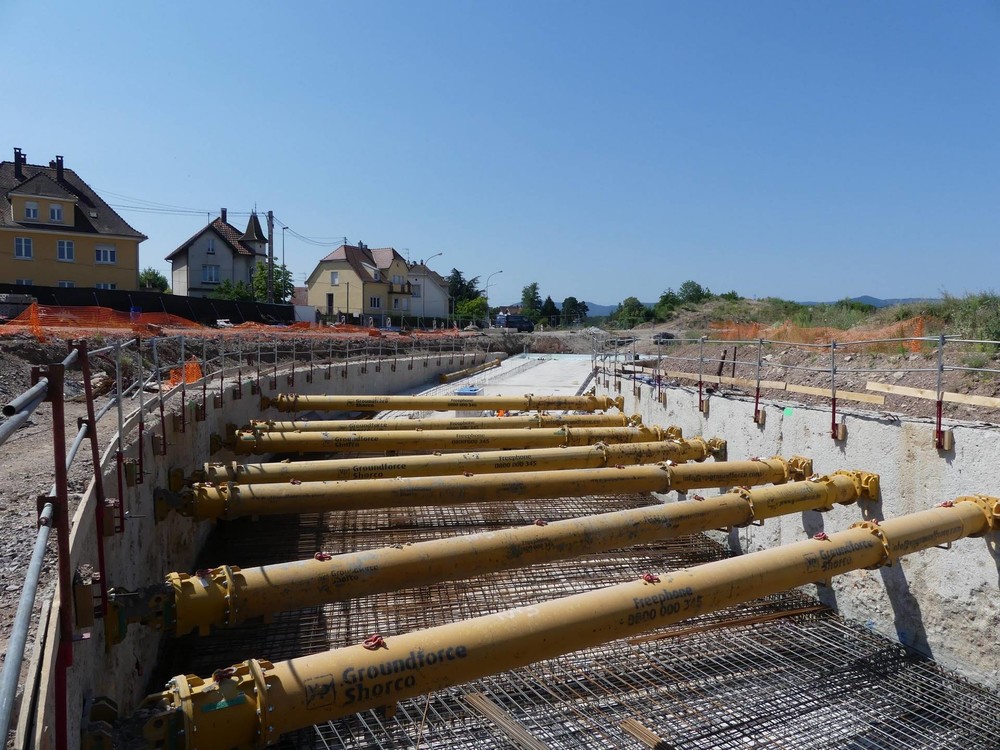

GF Strasbourg_1_1920.jpg
Arbeiten am Bahnübergang

Wer zurzeit mit dem Auto nach Molsheim fahren möchte, muss wohl oder übel die dreigleisige Linie 110 am beschrankten Bahnübergang PN 20 queren und sich auf längere Wartezeiten einstellen. Trotz einer Umgehungsstraße, die 2008 angelegt wurde, hat sich die Verkehrssituation hier in keiner Weise entspannt. Rund 16.000 Fahrzeuge, darunter rund 500 schwere Lastwagen und 128 Eisenbahnzüge sorgen an diesem Engpass dafür, dass der Straßenverkehr täglich über drei Stunden vor geschlossenen Schranken warten muss. Aus diesem Grund wurde der Bahnübergang auf die Top 50 Prioritätenliste der zu beseitigenden Verkehrshindernisse in der der Region Bas-Rhin gesetzt.

Die SNCF Réseau, die in Frankreich mit dem operativen Management der Bahnstrecken betraut ist, entschied 2017 zusammen mit den örtlichen und regionalen Verwaltungsgremien den höhengleichen Bahnübergang durch eine neue Unterführung zu ersetzen. Neben den zahlreichen Kraftfahrzeugen wurde dabei auch dem hohen Aufkommen von Fußgängern und Radfahrern durch die ansässigen Schulen und vorhandenen Radwege Rechnung getragen.

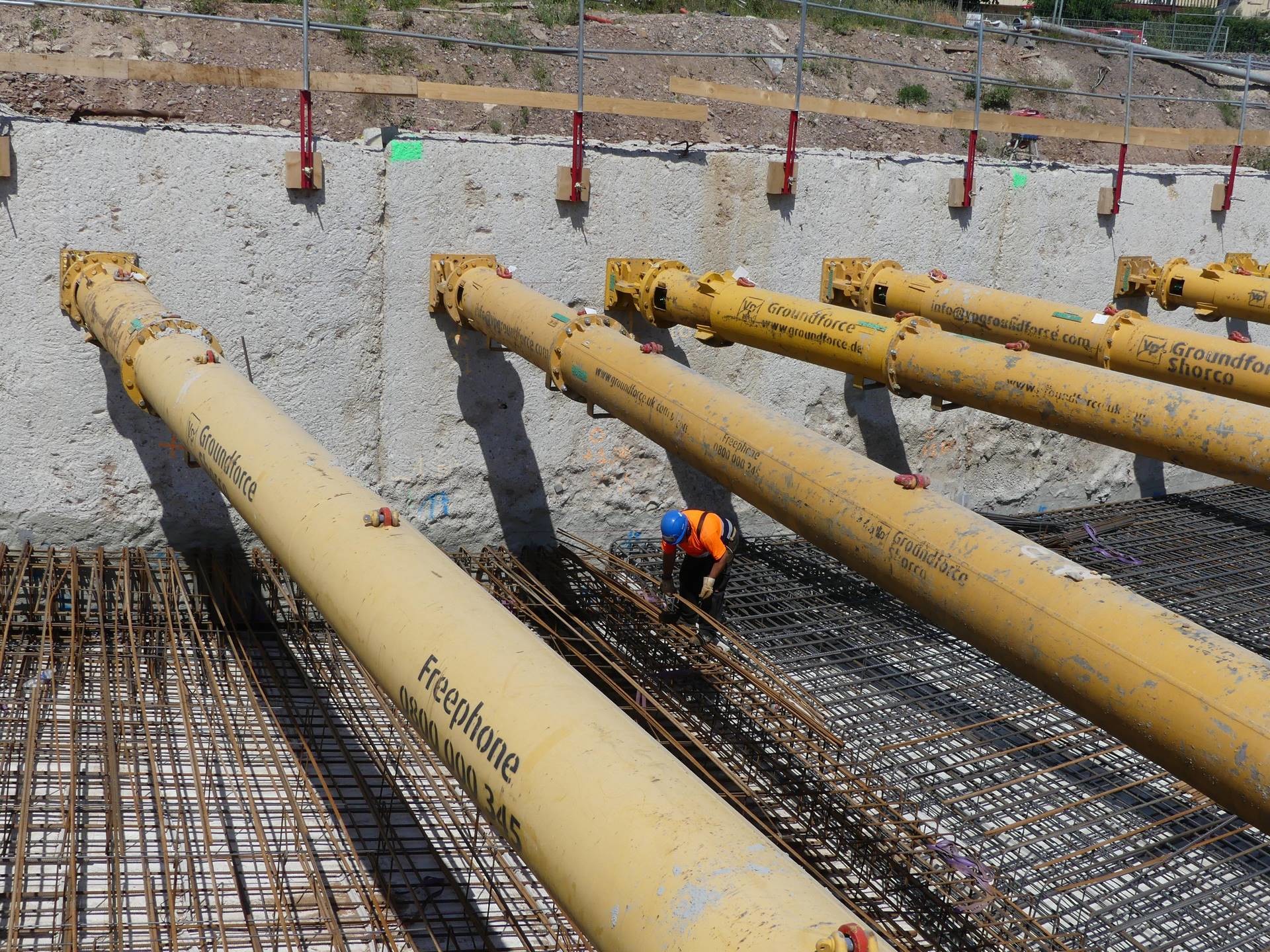

GF Strasbourg_2_1920.jpg

Das europaweit renommierte Bauunternehmen EIFFAGE wurde als Generalunternehmer mit der Ausführung der notwendigen Arbeiten betraut. Zur Abstützung des Tunneleingangs hat Groundforce insgesamt 43 Hydrauliksteifen vom Typ MP50, MP150 und MP250 nach Molsheim geliefert. Zusätzlich kamen Mega- und Super-Mega-Gurtungen mit einer Lastaufnahme zwischen 714 und 2.150 kN und einer Gesamtlänge von 141 m zum Einsatz. Insgesamt wird der Tunnel später eine Länge von 200 m erreichen und am tiefsten Punkt 14 m unter die Oberfläche gehen. Die Tunnelwände bestehen dabei aus einer doppelwandigen Verblendung, während der Tunnelboden aus bis zu 1 m dicken Platten besteht, die insgesamt eine Fläche von rund 4.500 m3 bilden.

Der Beginn der Arbeiten erfolgte im Juni 2017 zunächst mit einer Schließung des Übergangs. Bis zum Frühjahr 2019 soll das gesamte Projekt abgeschlossen sein und wieder für den Verkehr freigegeben werden. Bereits im letzten August konnte durch den Einbau von drei vorläufigen Tunnel-Decken der Bahnverkehr wieder fließen. Die endgültigen Tragdecken wurden vorgefertigt und dann im März 2018 eingebaut. Nicolas Farges, Bauleiter von EIFFAGE GC und für die Montage verantwortlich, meint dazu: “Die Montage der Tragdecken im laufenden Verkehr war eine besondere Leistung, auf die wir besonders stolz sind. Diese Lösung hat uns erlaubt, die Eisenbahnstrecke rechtzeitig wieder freizugeben.“

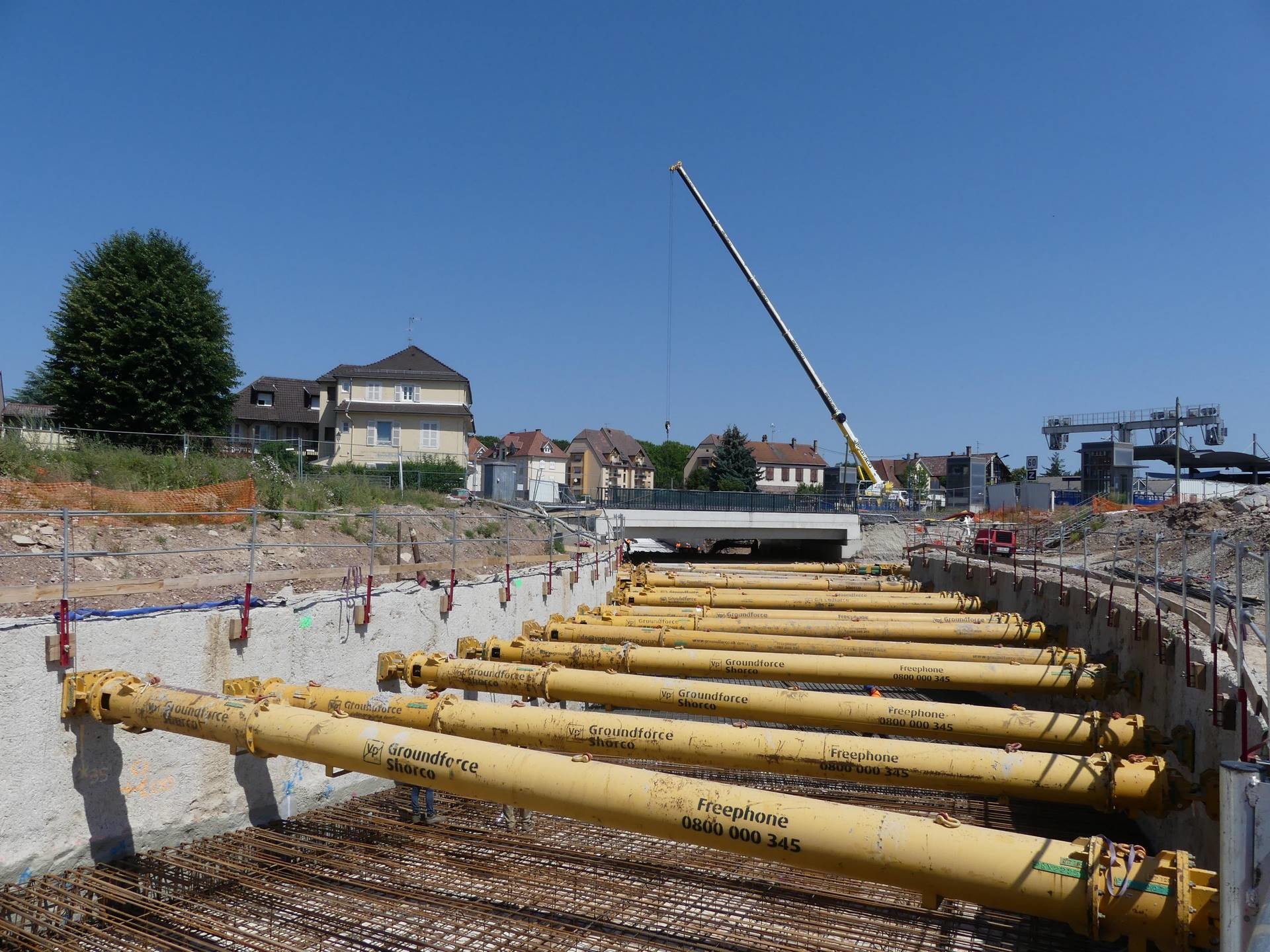

GF Strasbourg_3_1920.jpg

Die abschließenden Erdbaumaßnahmen wurden mit einer Tunnel-vortriebsmaschine unter den eingebauten Groundforce- Hydrauliksteifen vorgenommen. Bis Ende September wurden so rund 2.200 m3 Abraum beseitigt.

Nicolas Farges von EIFFAGE GC soll von den Vorteilen des Groundforce-Systems überzeugt sein: „Die Verwendung der Hydrauliksteifen hat zahlreiche Vorteile. Dazu zählen zunächst die höhere Sicherheit beim Ein- und Ausbau und natürlich der deutliche Zeitgewinn. Wir bei EIFFAGE legen besonderen Wert auf die Betriebssicherheit. Sie ist eine unserer Top-Prioritäten. Das Sicherheitskriterium war daher ausschlaggebend für unsere Entscheidung. Hinzu kam der deutlich geringere Aufwand durch die reduzierten Arbeitsgänge beim Ein- und Ausbau im Vergleich zu sogenannten „traditionellen“ Lösungen. Hinzu kommt der gute Service und die Schulung unserer Mannschaft durch Groundforce vor Ort.“

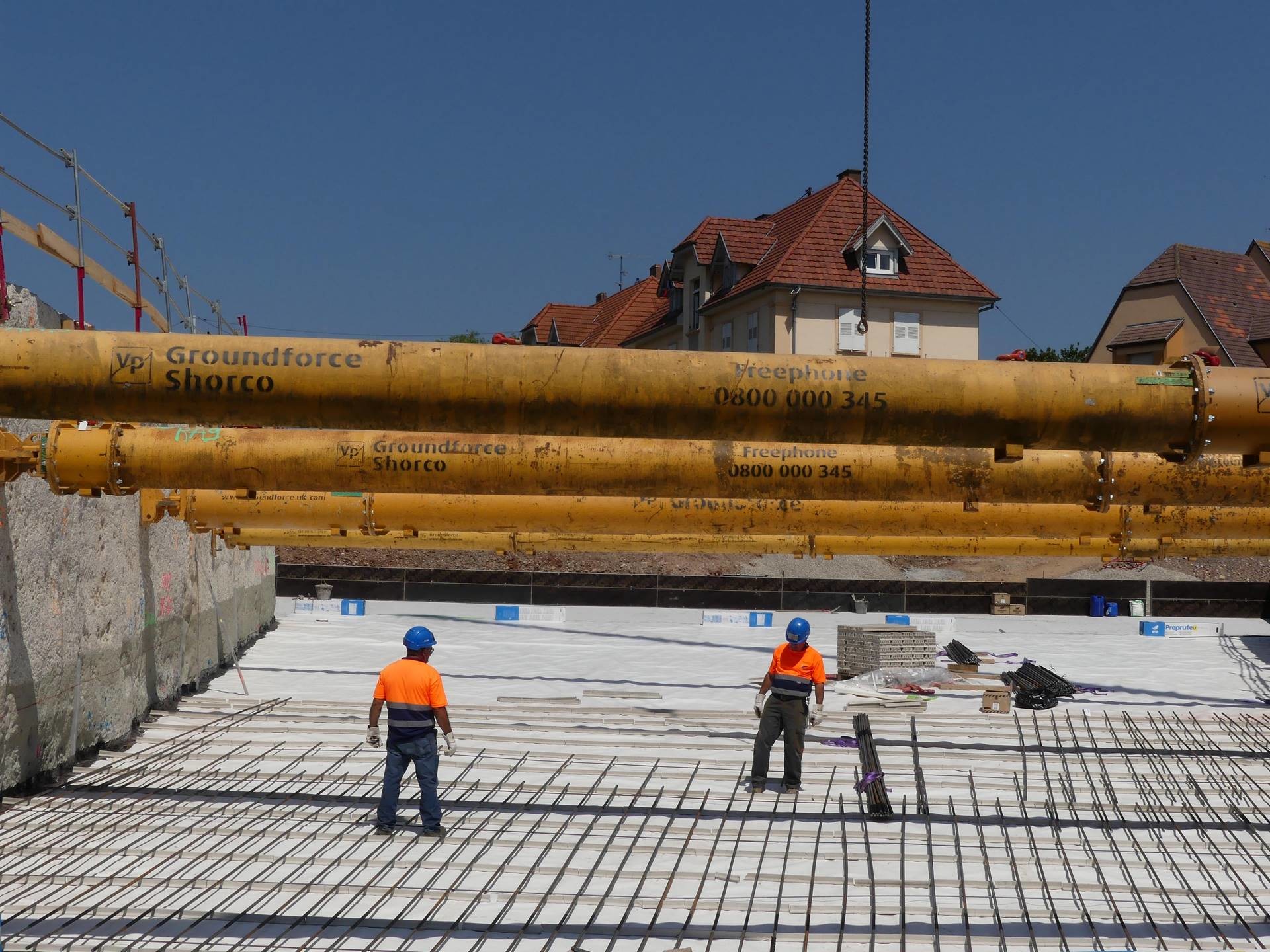

GF Strasbourg_4_1920.jpg

Nedim Cetin, General Manager von Groundforce Deutschland, unterstreicht dabei die besondere Bedeutung der Planungsleistungen, die Groundforce für seine Kunden anbietet: „Unser Kerngeschäft besteht in der Vermietung von leistungsfähigen System-Komponenten. Aber wir sind natürlich auch ein Dienstleistungsunternehmen, das seine Kunden bereits in der Planungsphase unterstützt. In den weitaus meisten Fällen können wir bereits erprobte, kostengünstige Lösungen anbieten. Dabei haben wir gerade bei großen Infrastrukturprojekten, wie jetzt auch für EIFFAGE, unser Know-how erfolgreich einbringen können. “

Weitere Informationen: Vp GmbH - Groundforce | © Fotos: Groundforce
