Groundforce im Kanalbau

Mehr Flexibilität und höheres Tempo

Frankfurt, Mai 2018 - „1A!“ ist die ebenso kurze wie eindeutige Bewertung, die Bauleiter Avan Kany, auf die Frage nach seiner Einschätzung der Hydrauliksteifen und Gurtungen von Groundforce abgibt, die die Wittfeld GmbH in einem Bauabschnitt des Abwasserkanal Emscher (AKE) in der Nähe von Oberhausen zur Sicherung der offenen Baugrube einsetzt.


Bauforum24 Artikel (20.04.2017): Groundforce Hydraulikstützen


Wittfeld-1 (1920).jpg

Im Gegensatz zum übrigen Verlauf des insgesamt 51 km langen Kanalprojektes der Emschergenossenschaft, das in Tiefen bis zu 40 m mit Doppelrohren in Tunnelbauweise ausgeführt wurde, erfolgt im letzten Bauabschnitt zwischen Oberhausen-Holten und Biefang der Vortrieb an der Oberfläche in offener Bauweise. Insgesamt mussten dafür im Vorlauf rund 190.000 Tonnen Erdreich ausgehoben werden. Anschließend werden 1300 rechteckige Kastenprofile in Doppelkammerbauweise mit 5,60 m Breite, 3,25 m Länge und 2,70 m Höhe auf der Trasse verlegt.

Nach der geplanten Fertigstellung im Jahr 2020 wird der Kanal eine Länge von 51 km haben und von Dortmund-Mengede quer durch das Ruhrgebiet bis zum Klärwerk der Emschergenossenschaft nach Dinslaken führen. Konzipiert ist der Kanal als zukünftige Abwasser-Schlagader des gesamten Reviers und soll das Schmutzwasser der Region aufnehmen, das zurzeit noch teilweise in die Emscher und ihre Nebenflüsse geleitet wird. Der Gesamtaufwand des auf 30 Jahre ausgelegten Generationenprojektes Emscher-Umbau umfasst insgesamt über 400 km unterirdischer Kanäle und wird bis zur vollständigen Realisierung Investitionen in einer Größenordnung von rund 5,3 Mrd. Euro erfordern.

Für die Sicherung der Ausschachtungen im Bauabschnitt bei Oberhausen hatte Wittfeld hydraulische Aussteifungen und Gurtungen von Groundforce ins Auge gefasst. Allerdings war die spätere Begeisterung für ein neues Verbausystem mit hydraulisch verspannten Komponenten bei den Verantwortlichen zunächst noch durchaus verhalten und von einiger Skepsis begleitet, da man mit dem Groundforce System bisher keine Erfahrungen hatte.

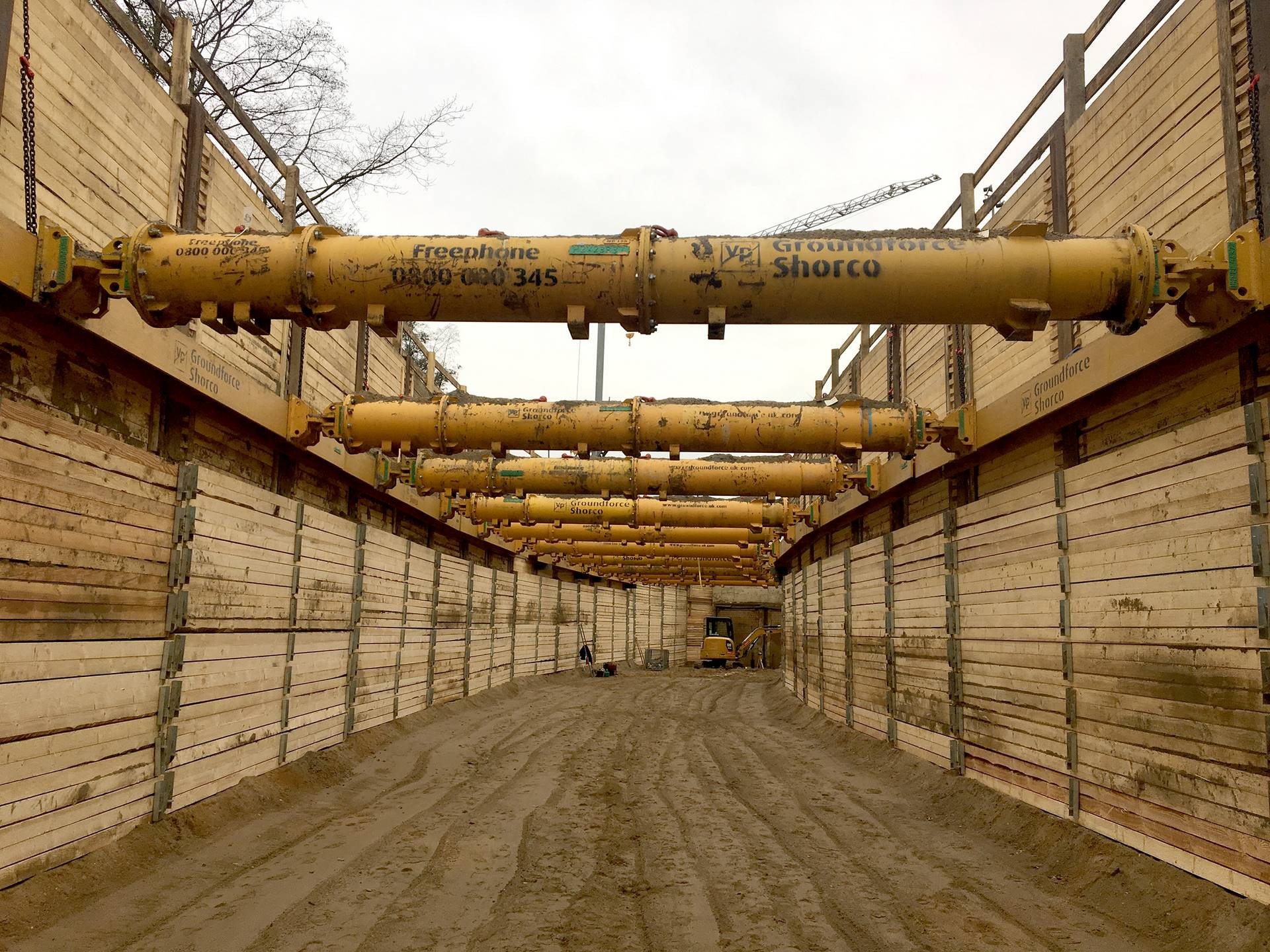

Wittfeld-2 (1920).jpg

Die Wittfeld GmbH ist ein mittelständisch geprägtes Traditionsunternehmen mit Stammsitz in Wallenhorst, das sich auf komplexe Infrastrukturprojekte spezialisiert hat und seit 2004 als Tochterunternehmen zum international tätigen Eiffage Konzern gehört. Seit Jahrzehnten hat sich das Unternehmen mit zahlreichen Projekten im nahezu allen Bereichen des Bausektors einen ausgezeichneten Ruf erarbeitet. Allerdings hatte man im Tief- und Kanalbau bisher immer auf traditionelle Verbausysteme mit konventionellem Stahlbau gesetzt und diese Verfahren im Laufe der Zeit technisch und logistisch für den eigenen Bedarf optimiert.

Wie Jan Borgmann vom Vertrieb Nord bei Groundforce erklärt, war hier zunächst ein Stück Überzeugungsarbeit zu leisten: „Die Ingenieure bei Wittfeld hatten noch keine Erfahrungswerte mit unserem System und waren zunächst einmal skeptisch was die Vorteile unserer Hydrauliksteifen und Gurtungen angeht. Wir haben daher zunächst einen Test vereinbart, bei dem die Baugrube mit einer Trägerbohlwand verbaut und auf einer Strecke von etwa 70 m mit Hydrauliksteifen vom Typ MP150 und einer entsprechenden Menge von Mega Brace Gurtungen ausgesteift wurde. Danach wurden die Kastenprofile in die Trasse eingebracht.“

„Allerdings haben wir schon nach den ersten eingesetzten Kastenprofilen bemerkt, dass die hydraulisch verspannten Groundforce Steifen für uns enorme Vorteile bieten“, meint dazu Avan Kany, verantwortlicher Bauleiter für den Bereich Tiefbau bei Wittfeld. „Im Vergleich zum konventionellen Stahlverbau sind wir mit den neuen Stützen sehr viel flexibler und beweglicher geworden. Das System ist völlig unkompliziert und funktioniert nach kurzer Einarbeitung problemlos und zuverlässig. Wir haben von Groundforce mit den Systemkomponenten auch gleich die entsprechende Statik bekommen und konnten so, wenn nötig, beim Einsetzen der Betonprofile innerhalb der vorgegebenen Maße kurzfristig Stützen im Verbau versetzen oder neu ausrichten. Das alles nur mit der mitgelieferten Hydraulikpumpe, ohne Schweißen, Trennen und neu Verschweißen. Jeder der mit Stahlstützen vergleichbarer Größe arbeitet, wird diese Vorteile sofort erkennen“, ergänzt Kany.

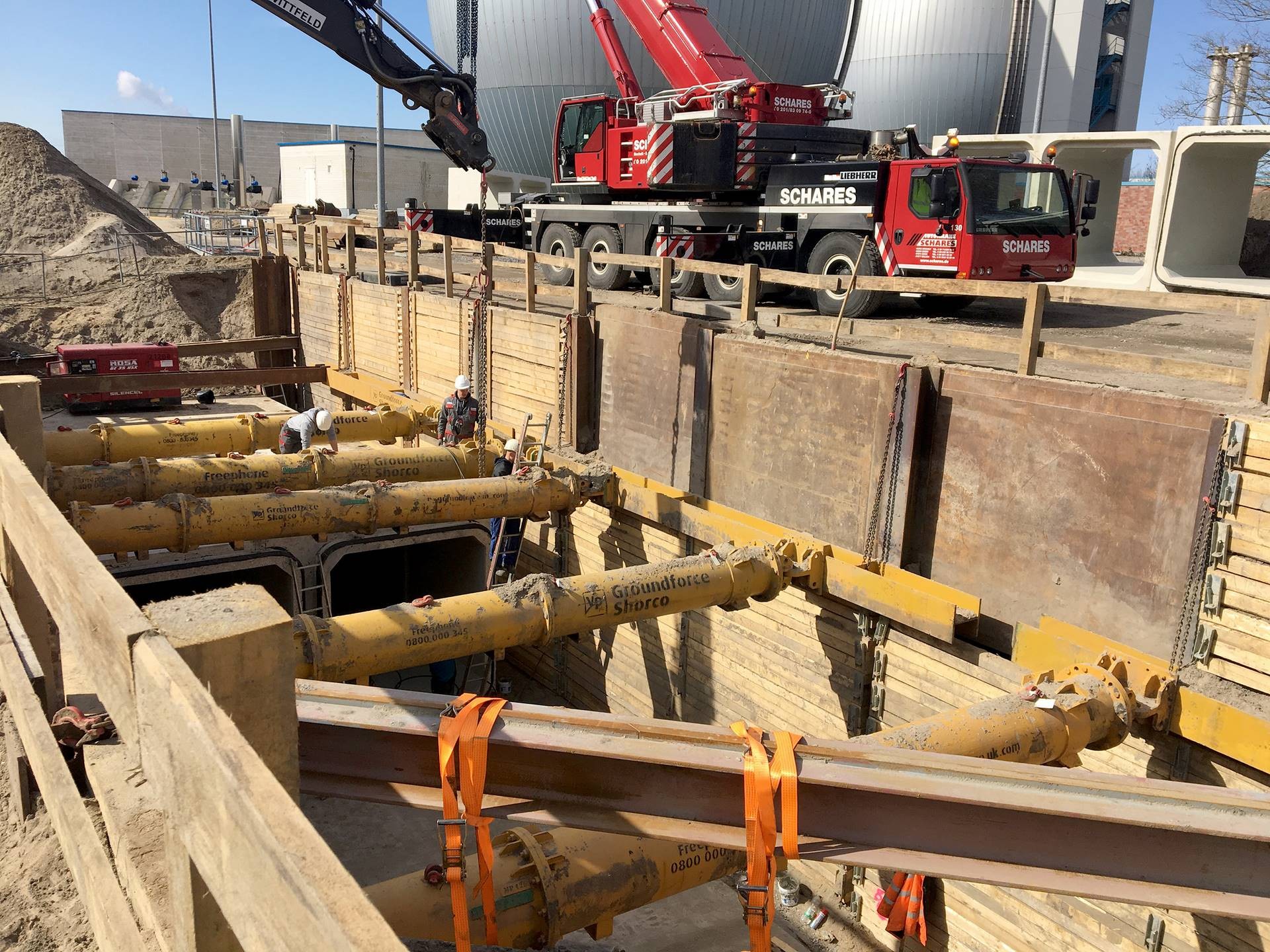

Wittfeld-3 (1920).jpg

Ein durchaus willkommener Nebeneffekt, war dabei der enorme Zeitgewinn, der durch die rotierende Verwendung der Hydrauliksteifen in der klassischen Wanderbaustelle erzielt werden konnten. Im Vergleich zum zeitaufwändigen Verschweißen und Auftrennen der Stützen und Gurtungen im Stahlbau ist das Einsetzen und Ausbauen der Groundforce Steifen eine Sache von Minuten. Insgesamt waren dann für die Ausführung der bisherigen Arbeiten lediglich 17 MP150 Hydrauliksteifen und 136 m Mega Brace Gurtungen ausreichend.

Für Groundforce General Manager Nedim Cetin bemisst sich die Bedeutung des  Projekt in diesem Fall nicht an der Größe des Auftrags, sondern an der besonderen Aufgabestellung: „Für uns ist es besonders wichtig, dass wir ein namhaftes Unternehmen wie Wittfeld, das sich bisher vollständig auf traditionelle Verbausysteme gestützt hat, von den Vorteilen unseres Systems überzeugen konnten. Ein skeptischer, fachkundiger Kunde ist natürlich eine besondere Herausforderung. Aber genau das hilft uns letztlich, unser System immer weiter praxisgerecht zu verbessern und bedarfsgerecht anzupassen. Ein weiterer Bonus ist natürlich die Mitwirkung an einem Projekt wie dem Abwasserkanal Emscher, das wegen seines enormen Aufwandes, der technischen Herausforderungen und nicht zuletzt wegen seines Beitrags zur Renaturierung der Gewässer in der Emscher-Zone bereits heute zu den Jahrhundertbauwerken der Region zählt.“



Weitere Informationen: Vp GmbH - Groundforce | © Fotos: Groundforce
