Wirtgen Fräsen und Bodenstabilisierer

Fräsarbeiten für eine neue Start- und Landebahn

Alghero (Italien), 15.07.2016 - 3 Wirtgen Kaltfräsen – zwei W 210 und eine W 200i – und 2 Wirtgen Bodenstabilisierer vom Typ WR 2000 kamen beim Bau einer neuen Start- und Landebahn auf dem Alghero-Fertilia Airport in Sardinien zum Einsatz.


Bauforum24 TV Video (10.05.2016): Wirtgen Group auf der bauma 2016

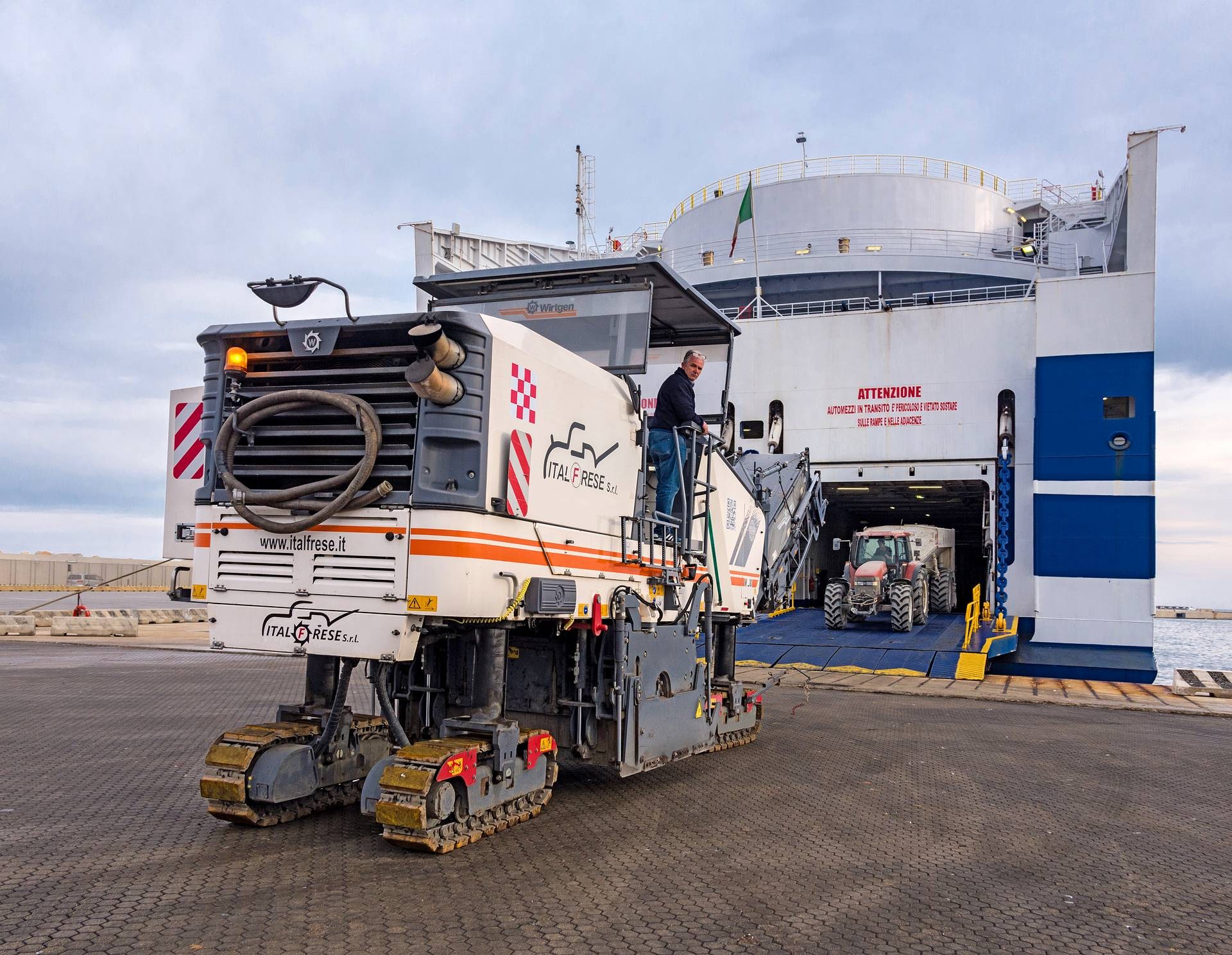

Wirtgen Kaltfräse W 210 auf dem Alghero-Fertilia Airport

Der Alghero-Fertilia Airport (IATA: AHO, ICAO: LIEA) liegt ca. 8 km nordwestlich der Stadt Alghero und ist neben Cagliari Elmas und Olbia der dritte Verkehrsflughafen der italienischen Insel.

Alghero-Fertilia entstand Ende der 1930’er Jahre als Militärflugplatz und übernimmt diese Funktion bisweilen heute noch. Der Flughafen bedient die Provinzen Sassari und Oristano. Außerdem ist er ein wichtiges Drehkreuz für verschiedene Low-Cost-Carrier. Bei einem jährlichen Passagiervolumen von 1,7 Mio. sind die Sommermonate die am stärksten frequentierten. Der Betreiber SO.GE.A.AL (Società di Gestione Aeroporto di Alghero) entschied sich deshalb, die touristenärmere Zeit Anfang November für die erforderlichen Instandhaltungsmaßnahmen zu nutzen.

Auf Basis eines Instandhaltungsprogrammes stand die Deckschicht-Sanierung der Start- und Landebahn auf einer Länge von 2,1 km und einer Breite von bis zu 19 m an. Am Start- und Landebahnkopf 20 galt es, auf weiteren 600 m Länge und 19 m Breite zusätzlich die Unterschichten zu stabilisieren. Dort leidet der Boden stärker unter den Belastungen landender Flugzeuge. So ist seine bereits verminderte Tragkraft auf Materialermüdung und die Bodenzusammensetzung zurückzuführen.

Vergeben wurde der Auftrag an Italfrese srl aus San Damiano d’Asti, südlich von Turin. Als Subunternehmer übernahm die Turiner Consolida srl die Stabilisierungsaufgaben.

Italfrese ist ein italienischer Fräsdienstleister mit einer Maschinenflotte von 10 Wirtgen Kaltfräsen, einem Wirtgen Bodenstabilisierer vom Typ WR 2000 und einem Streumaster Bindemittelstreuer SW 10 TC.

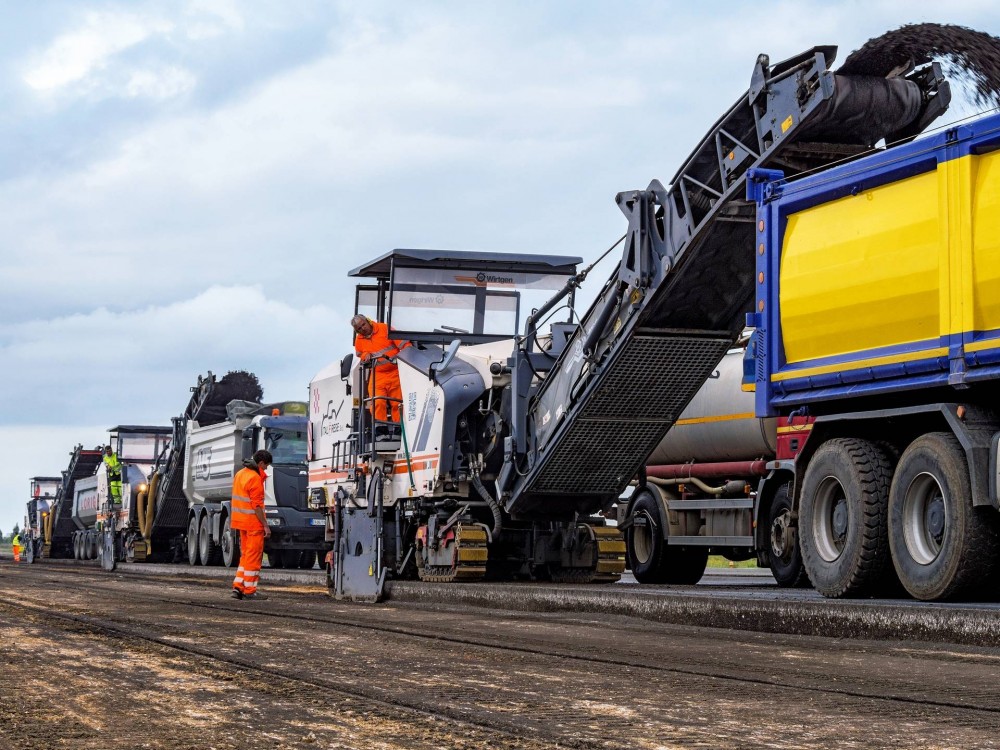

Wirtgen Kaltfräsen W 210 und W 200i auf dem Alghero-Fertilia Airport

Fraglos war die Logistik die wesentliche Herausforderung für beide Unternehmen. Denn alle benötigten Maschinen – von den zwei Wirtgen Kaltfräsen W 210 und der W 200i über die beiden Bodenstabilisierer WR 2000 und zwei Streumaster Bindemittelstreuer SW 10 TC bis hin zu zwei Kehrmaschinen und drei Servicewagen – mussten zunächst einmal auf die Insel verschifft werden.

Sattelanhänger brachten die Baugeräte in den Hafen von Genua. Von dort setzten die Maschinen mit einer Fähre während einer 12-stündigen Nachtüberfahrt nach Porto Torres im Nordwesten der Insel über, etwa 25 km vom Flughafen Alghero-Fertilia entfernt. Anschließend ging es direkt zum Flughafen, wo das Projekt am folgenden Morgen gleich nach Schließung des Flugbetriebes startete.

Der geplante Ablauf sah für die Fräsarbeiten lediglich 2 Tage und Nächte vor, um zeitnah den Asphalt einbauen zu können. So errichtete Italfrese vor Beginn der Fräsarbeiten ein System zur Wasserversorgung und Dieselbetankung für die Kaltfräsen und übrigen Maschinen, damit während der Ausführung der Arbeiten keinerlei Zeit verloren ging. Zusätzliche Verträge mit lokalen Spediteuren stellten sicher, dass eine ausreichende Anzahl an LKWs zur Verfügung stand, um das Fräsgut zügig zu transportieren.

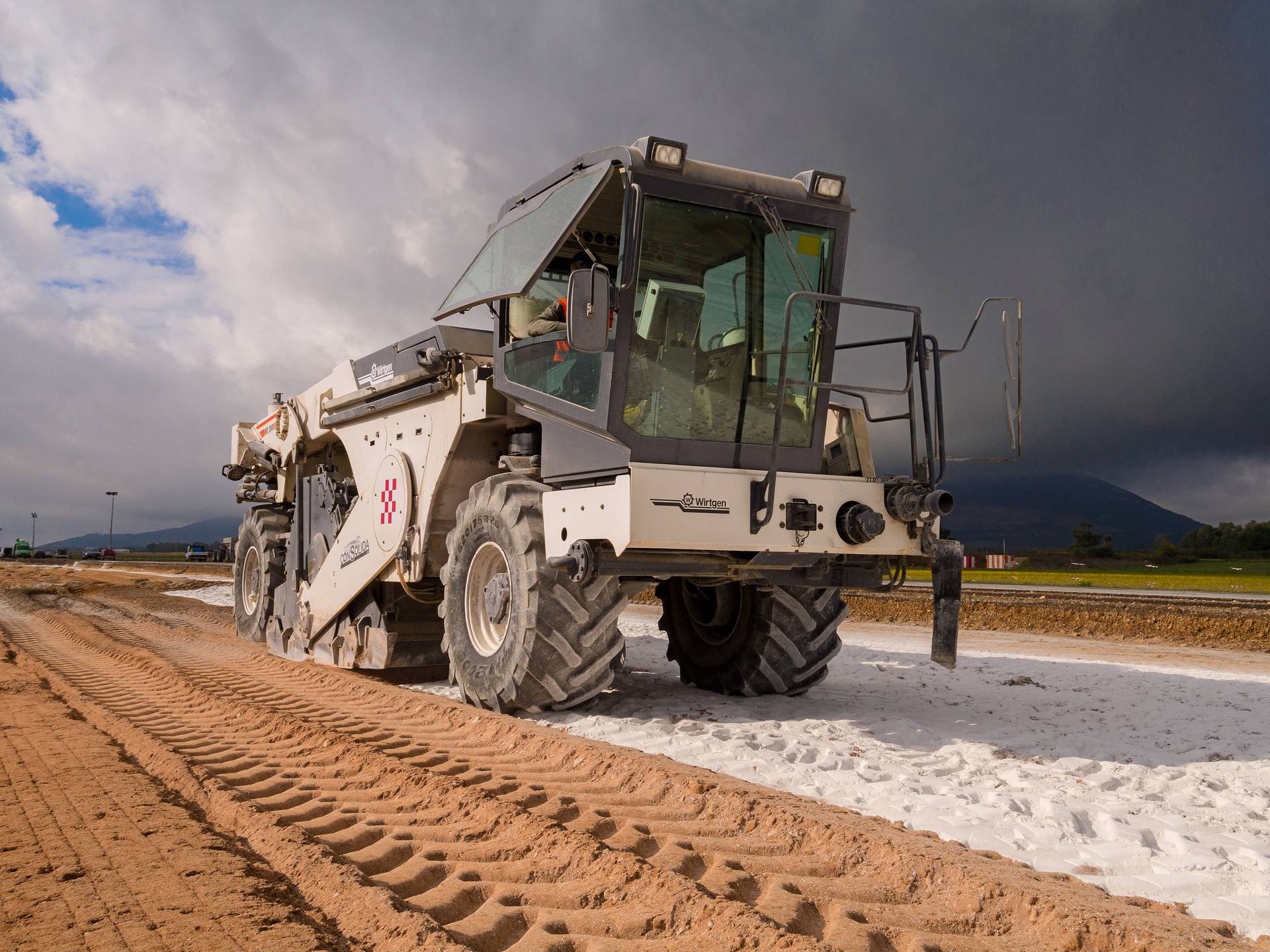

Wirtgen W 2000 Bodenstabilisierer auf dem Alghero-Fertilia Airport

Der Startschuss fiel am Start- und Landebahnkopf 20. Bevor die beiden WR 2000 von Wirtgen den Boden stabilisieren konnten, bauten die Kaltfräsen den kompletten, 30 cm dicken, Belag auf einer Fläche von 11.400 m² aus – in mehreren Übergängen, gestaffelt fahrend und bei hohen Vorschubwerten.

Attilio Demuro, Fräsenfahrer bei Italfrese: „Ich halte das leicht verständliche Display für eine wesentliche Stärke dieser Maschinen. Es erlaubt uns Fahrer, sich auf die Arbeiten zu konzentrieren und dabei jederzeit alles unter Kontrolle zu haben. Und das trotz der Komplexität der mechanischen, hydraulischen und elektronischen Lösungen. Hier bieten das Nivelliersystem LEVEL PRO und die hydraulischen Sensoren zur Messung der Frästiefe einen besonderen Mehrwert.“

Ernesto Franco, CEO von Italfrese und zusammen mit Bruder Emanuele Betreiber des Unternehmens, begleitete die kompletten Fräsarbeiten vor Ort: „Wir wickeln natürlich nicht zum ersten Mal ein Flughafenprojekt ab, aber jede derartige Baustelle ist eine Sache für sich. Dass wir über Erfahrung, hochqualifizierte Maschinenfahrer sowie eine gute Logistik und Organisationsstruktur verfügen, bedeutet nicht, dass wir die Unwägbarkeiten, die diese Art von Jobs mit sich bringen, aus dem Blick verlieren.“

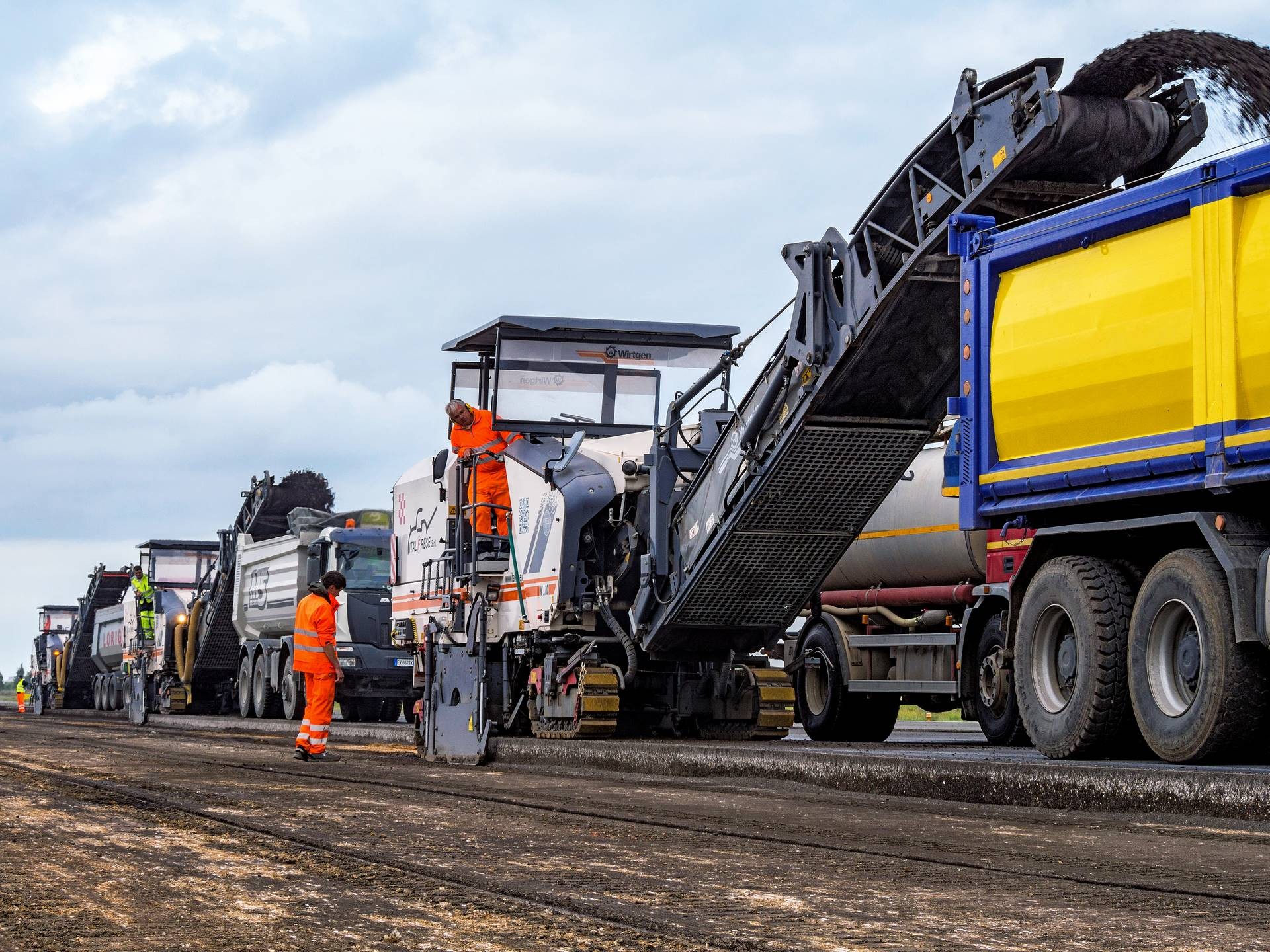

Wirtgen Kaltfräsen W 210 und W 200i auf dem Alghero-Fertilia Airport

Ausgestattet mit einer 2 m-Fräswalze können die Hochleistungsfräsen W 210 und W 200 laut Hersteller bis max. 33 cm tief fräsen. Die Fräswalzendrehzahl ist je nach Anforderung über einen Wahlschalter direkt vom Fahrerstand aus, nach Herstellerangaben, auf 1.600, 1.800 oder 2.000 U/Min. einstellbar. Während die niedrige Drehzahl von 1.600 U/Min. wie beim Komplettausbau in Alghero die richtige Wahl ist, um die maximale Fräsleistung bei reduziertem Kraftstoffverbrauch pro Kubikmeter gefrästen Materials und bei geringem Meißelverschleiß zu erzielen, ist bei Standard-Fräsarbeiten wie dem Abtragen von Deckschichten die mittlere Fräswalzendrehzahl von 1.800 U/Min. gefragt. Damit sollen auch günstige Korngrößen beim Fräsgut produziert werden. Für das Abfräsen dünner Fahrbahnbeläge bei höchster Vorschubgeschwindigkeit wird die hohe Drehzahl von 2.000 U/Min. genutzt.

Nachdem die Kaltfräsen den Belag am Start- und Landebahnkopf sogar schneller als im Projektplan vorgesehen gefräst hatten, hoben Bagger gemäß der Projektspezifikationen den Untergrund – in einer Nachtschicht und am folgenden Vormittag – auf einer Tiefe von 80 cm aus. Anschließend kamen zwei Wirtgen Bodenstabilisierer vom Typ WR 2000 zum Einsatz. Während der nächsten Tage stabilisierten die radmobilen Maschinen zunächst die ersten 30 cm mit 2,5% Kalk und 2,5% Zement, was aufgrund des tonhaltigen Bodens erforderlich war. Auch die restlichen 50 cm Boden wurden von den beiden WR 2000 – diesmal unter Zugabe von 3% Zement – durchmischt.

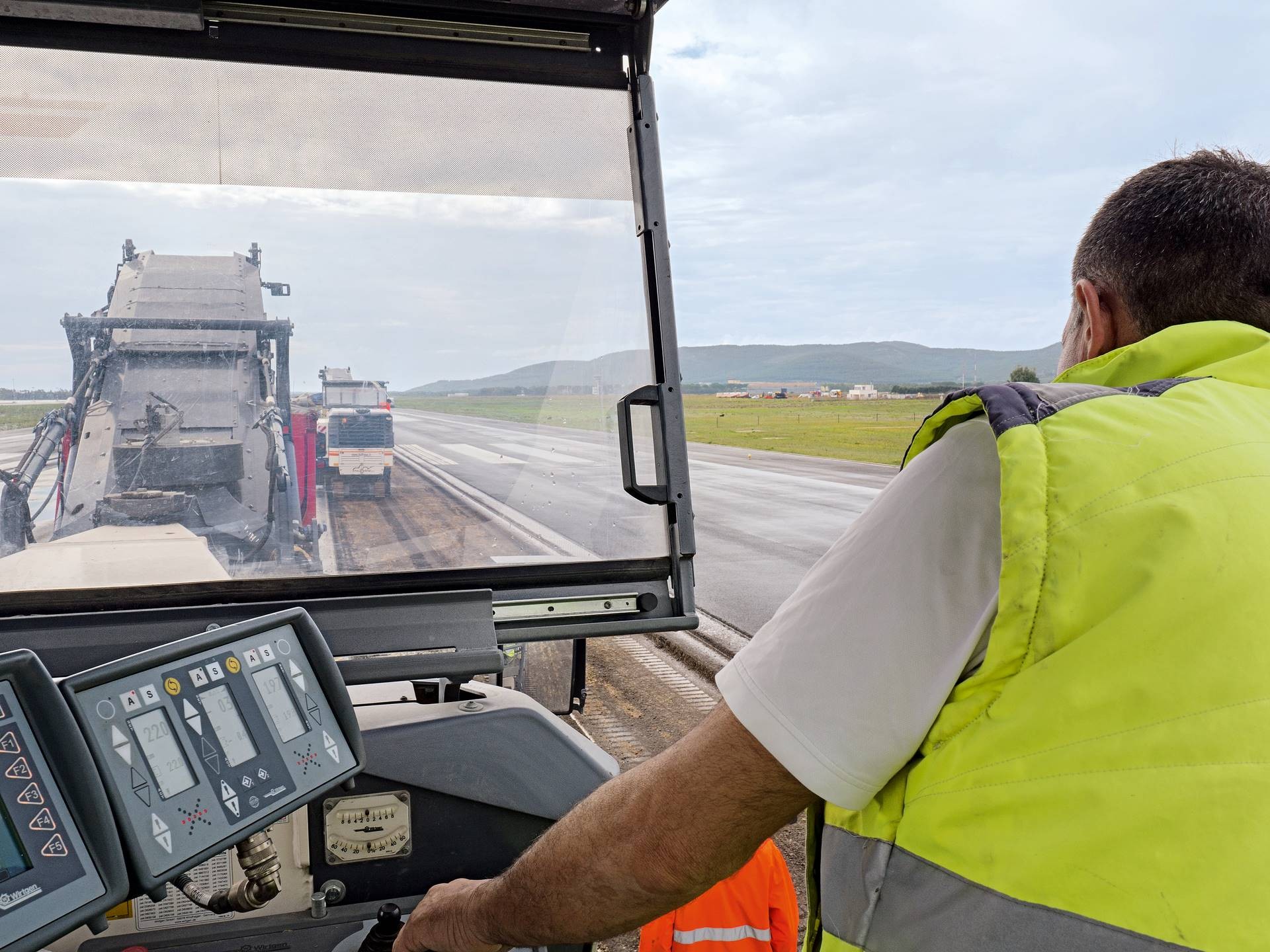

Wirtgen Nivelliersystem LEVEL PRO

Parallel dazu nahmen die beiden Kaltfräsen W 210 bereits die 2,1 km lange Start- und Landebahn in Angriff. Hier galt es, die Deckschicht 5 cm tief zu fräsen. Die Herausforderung lag dabei weniger in der Frästiefe als in der Größe der zu fräsenden Fläche. Schließlich mussten insgesamt 37.800 m² ausgefräst werden, ein Fräsgutvolumen von rund 1.900 m³. Hier erfüllten beide W 210  ihre Aufgabe zur vollen Zufriedenheit von Attilio Demuro: „Trotz der großen Fläche war der Verschleiß der W6-G/20X Meißel nach Abschluss der Arbeiten gering.“

Die W 210 arbeitet mit einem Doppelmotorenkonzept. Je nach Leistungsanforderung ermöglicht es das Fräsen mit einem Motor oder zwei Motoren. Dabei sind die beiden Dieselmotoren per Kraftband miteinander verbunden. Immer dann, wenn wenig Leistung zur Erfüllung der Anforderungen genügte, war nur der erste Motor in Betrieb. Er diente als Antrieb für alle Funktionsgruppen. Motor 2 wurde dagegen zum Fräsen mit voller Leistung aktiviert.

Mit den Arbeiten wurde die Grundlage für den Asphalteinbau und alle folgenden Prozessschritte gelegt. So stand der Wiedereröffnung des Alghero-Fertilia Flughafens auf Sardinien zum vorgesehenen Termin nichts mehr im Wege.

Italfrese CEO Ernesto Franco (3. v. r.) und sein Team

Weitere Informationen: Wirtgen Website und Italfrese

( © Fotos: Wirtgen Group )
