Sanierung Olympiaturm München mit Peri

Anspruchsvoller Gerüstbau in luftiger Höhe

München, Oktober 2017 - Sicher Arbeiten in jeder Höhe – mit dem PERI UP Flex Modulgerüstsystem konnten am Münchner Olympiaturm sichere Arbeitsplattformen geschaffen werden. Das durchgängig metrische Systemraster mit nahezu beliebiger Anpassungsfähigkeit sorgte für hohe Montagegeschwindigkeit sowie konsequente Sicherheit bei Montage und Nutzung gleichermaßen, so der Hersteller.


Bauforum24 Artikel (09.01.2017): U-Bahn-Tunnel U4 in Hamburg

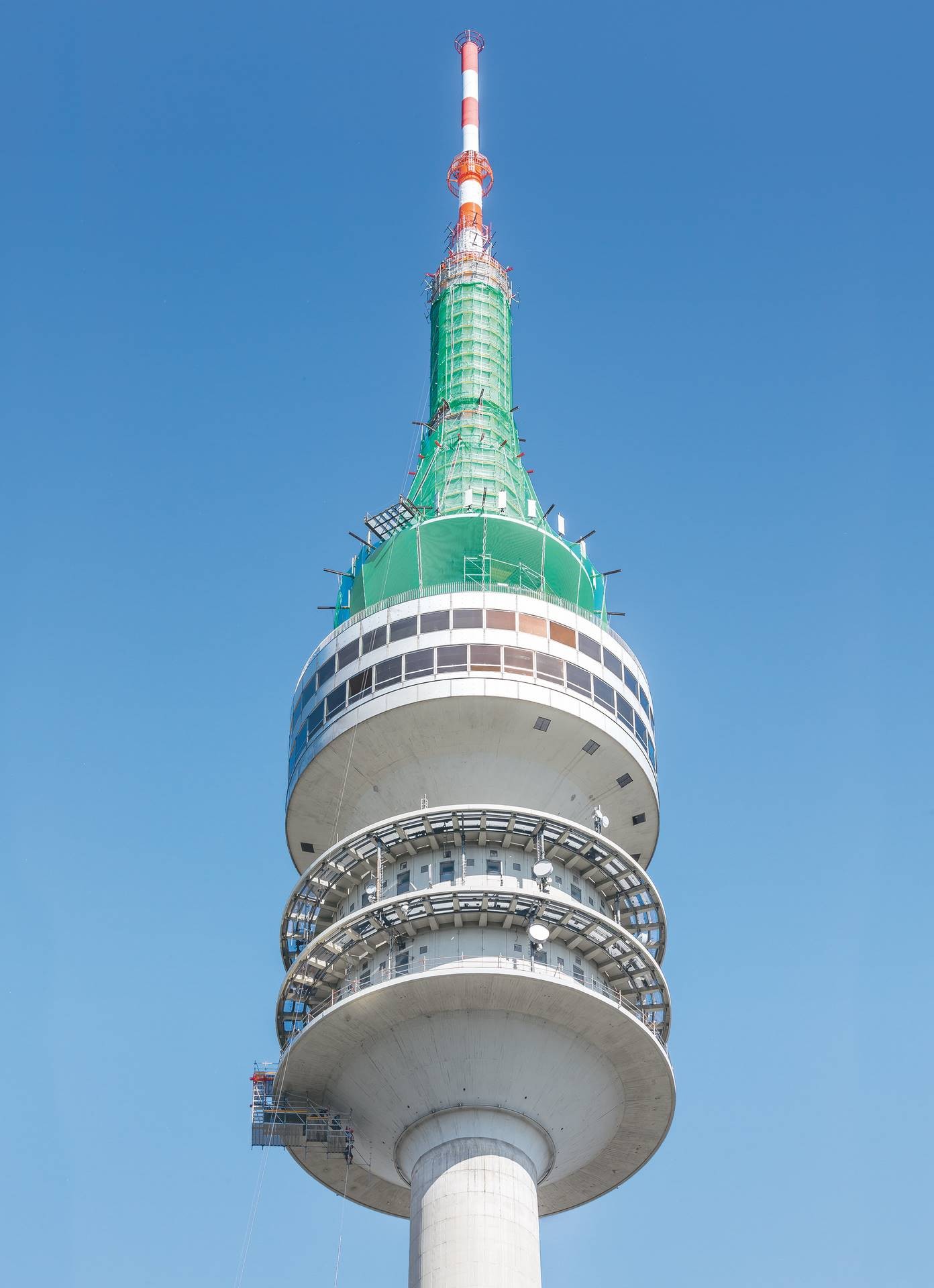

Der 291 m hohe Fernsehturm inmitten des Münchner Olympiaparks ist das höchste Gebäude der bayerischen Landeshauptstadt und wurde kürzlich mithilfe einer PERI UP Einrüstung teilsaniert

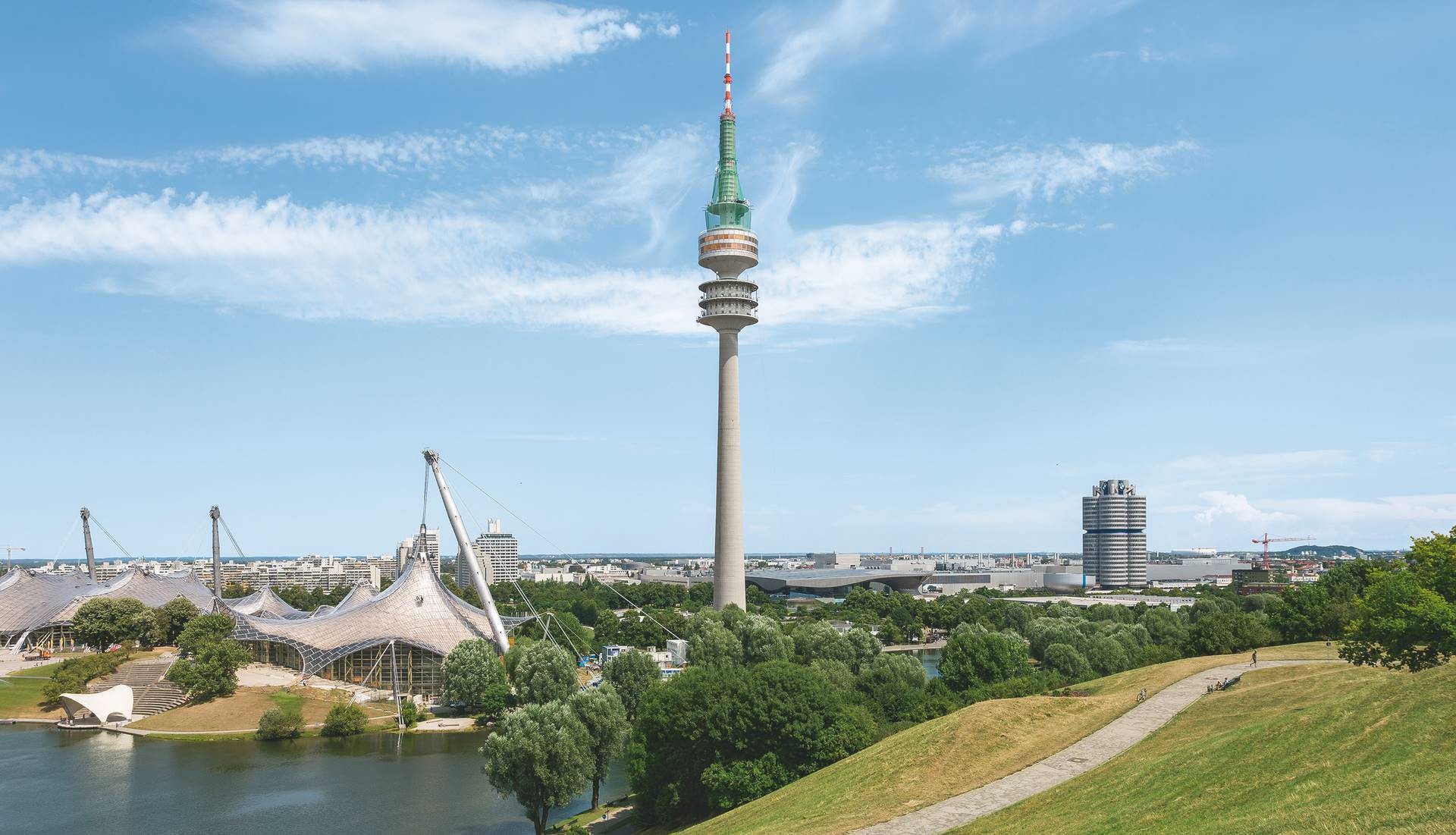

Der 291 m hohe Olympiaturm ist das höchste Bauwerk Münchens und seit seiner Fertigstellung im Jahr 1968 ein weithin sichtbares Wahrzeichen der bayerischen Landeshauptstadt. Er weist zwei Turmkanzeln mit Drehrestaurant, Rockmuseum und drei Aussichtsplattformen auf. In den Sommermonaten wurde der Betonschaft an der Turmspitze und zwischen den Kanzeln sowie die Unterseite der unteren Kanzel teilsaniert. Für die erforderlichen Inspektions- und Instandsetzungsmaßnahmen errichtete die Schäfer Gerüstbau GmbH mithilfe des PERI UP Flex Modulgerüstsystems Arbeitsgerüste in luftiger Höhe.

Die zentrale Lage des Fernsehturms im Münchner Olympiagelände mit regem Besucherverkehr erforderte aufwändige Maßnahmen bei Gerüstmontage und Materialtransport. So errichtete das erfahrene und aufeinander eingespielte Gerüstbauteam vor dem eigentlichen Montagebeginn eine umlaufende Schutznetzeinhausung, um das unmittelbare Umfeld vor herabfallenden Gegenständen zu schützen. Transport und Netzmontage mussten aus Sicherheitsgründen nachts erfolgen. Neben dem umfassenden, der Sicherheit dienenden Maßnahmenpaket stellte auch die hohe Windbelastung bei den Arbeiten in bis zu 250 m Höhe eine große Herausforderung für die Gerüstbauer dar.

In bis zu 250 m Höhe dienten PERI UP Flex Arbeitsgerüste für Inspektions- und Instandsetzungsmaßnahmen am Münchner Olympiaturm

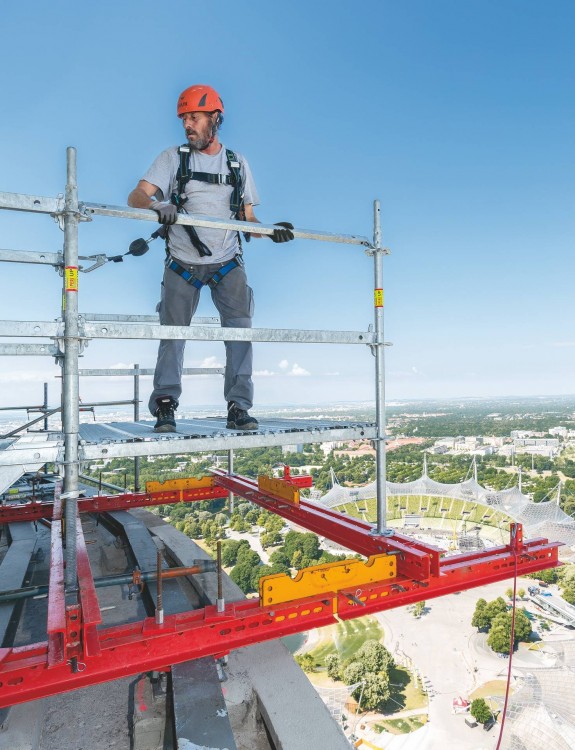

Zur Ausbildung des Hängegerüstes an der unteren Turmkanzel wurde PERI UP Flex an einer auskragend montierten VARIOKIT Trägerkonstruktion abgehängt

Die hohe Flexibilität des PERI UP Flex Modulgerüstsystems sorgte laut PERI – in Verbindung mit einer Gerüstplanung der PERI Ingenieure – für eine hohe und sichere Montageleistung vor Ort. So wurde die kreisrunde Einrüstung des Betonschafts an der sich nach oben hin verjüngenden Turmspitze ohne aufwändige Rohr-Kupplungsanpassungen realisiert. Zwischen 192 m und 243 m Höhe ließ sich mittels System-Horizontalriegeln eine kraftschlüssige Verbindung und somit eine hohe Stabilität erreichen. Auch die Geländerausbildung konnte dadurch ohne aufwändige Rohr-Kupplungsarbeiten erfolgen. Zudem sorgten umlaufende Bordbleche und die Verwendung von PERI UP Überwurfblechen für maximale Sicherheit ohne Stolperfallen.

Mietbare Systembauteile des VARIOKIT Ingenieurbaukastens ermöglichten die Montage des vorab zu installierenden Schutznetzes und dienten zum Abhängen des Hängegerüstes an der Kanzelunterseite in 152 m Höhe. Beide PERI Systeme basieren auf einem metrischen 25-cm-Raster und ließen sich mittels standardisierter Verbindungsbauteile problemlos kombinieren. Zudem sorgte die Materialvorhaltung in den PERI Mietlagern für rasche Verfügbarkeit und eine kostengünstige Projektlösung, da Sonderteile weitestgehend vermieden werden konnten.

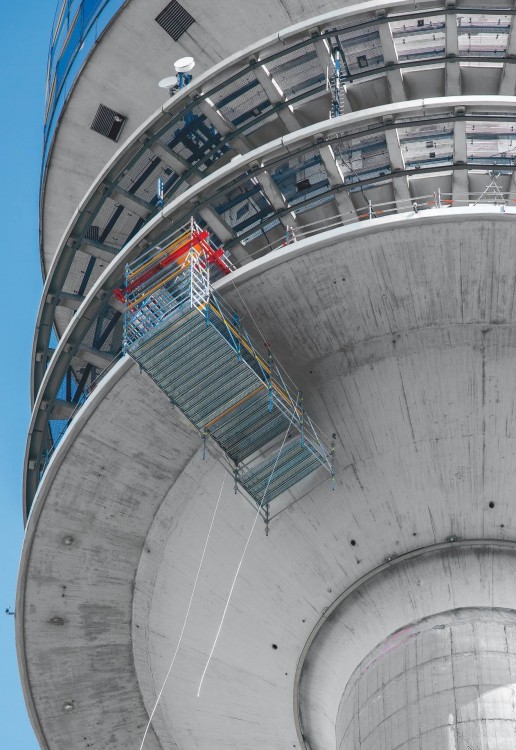

Das PERI UP Hängegerüst ermöglichte Inspektionsarbeiten an der Unterseite der Turmkanzel in 152 m Höhe

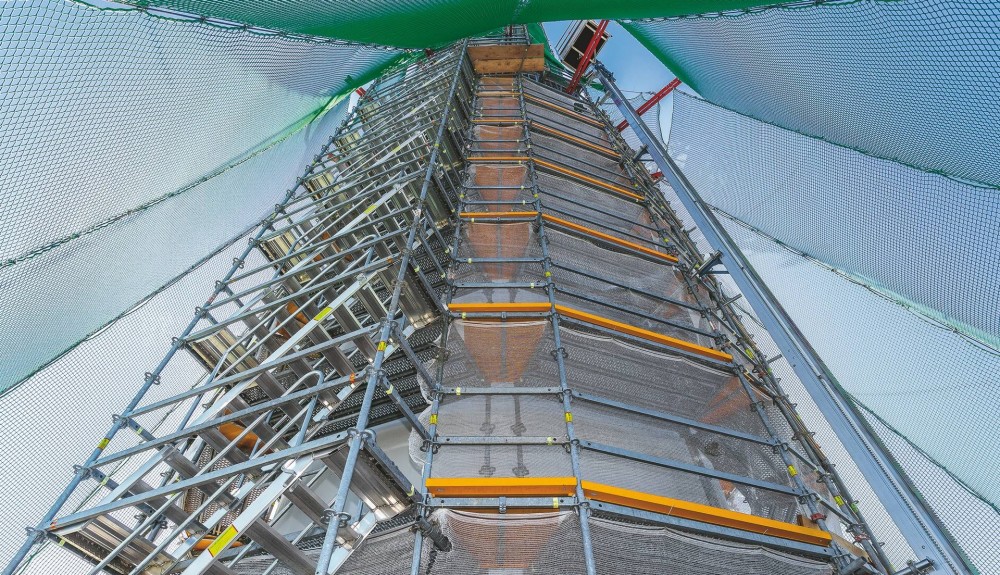

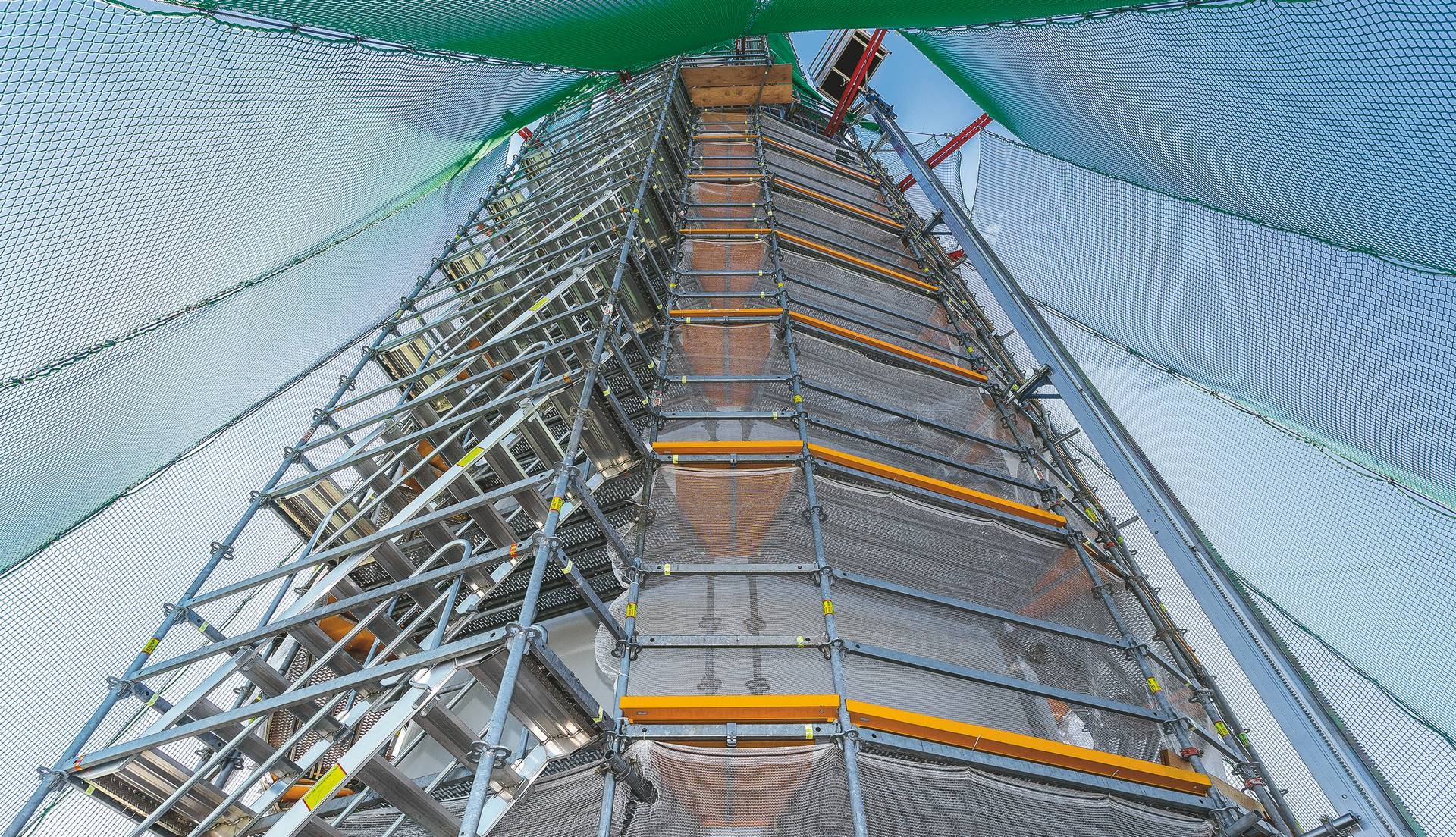

Mit Horizontalriegeln des PERI UP Flex Modulgerüstsystems wurde die Turmspitze zwischen 192 m und 243 m Höhe kreisrund und kraftschlüssig eingerüstet. Auch die Geländerausbildung erfolgte somit ohne aufwändige Rohr-Kupplungsarbeiten

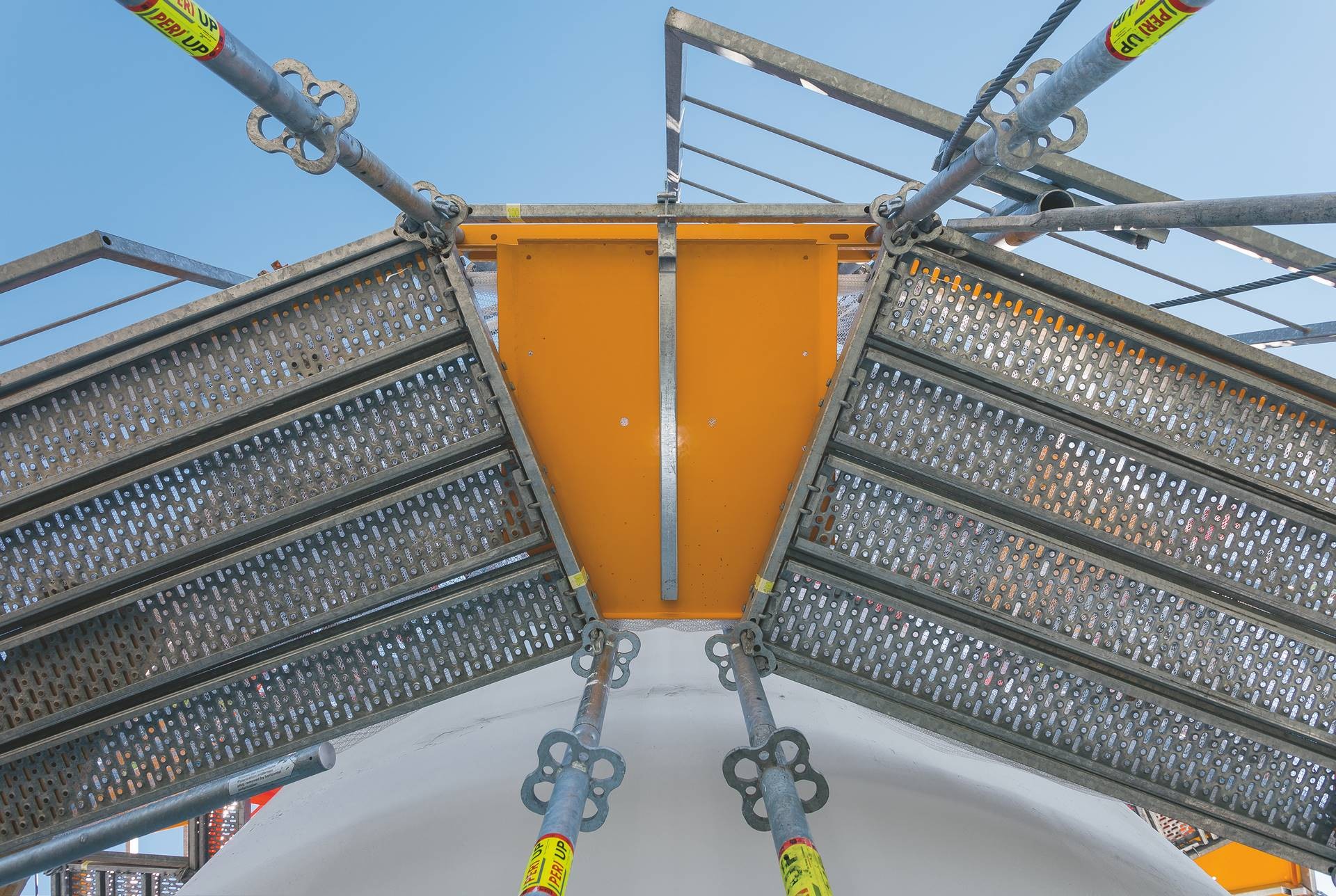

PERI UP Flex Überwurfbleche sorgten für geschlossene Belagebenen ohne Stolperkanten

Weitere Informationen: PERI WebsiteSchäfer Gerüstbau Website | © Fotos: PERI
