Kegelbrecher Keestrack H6e

High-End in der mobilen Nachzerkleinerung

Bilzen (Belgien), Januar 2018 - Mit der Präsentation des Kegelbrechers Keestrack H6e baut Keestrack sein Programm an raupenmobilen Produktionsanlagen für hochwertige Endkörnungen mit einem diesel-elektrischen Antriebskonzept weiter aus.


Bauforum24 Artikel (22.11.2017): Keestrack R6 bei Movarec - Neue Option für mehr Leistung

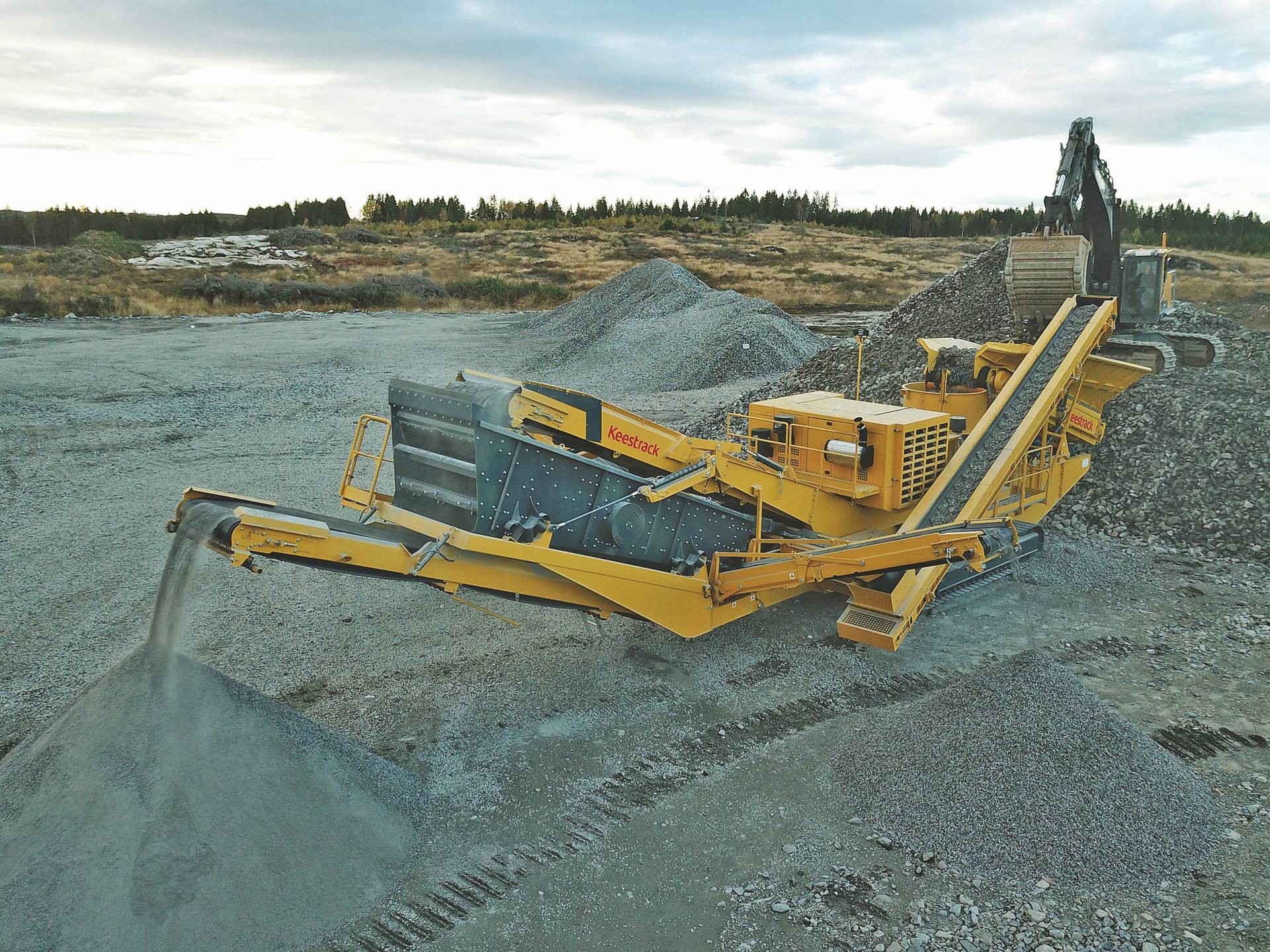

Mit max. 215 mm Aufgabestückgröße lässt sich der raupenmobile Kegelbrecher Keestrack H6e mit Dreideck-Nachsiebmodul auch als hochproduktive Stand-Alone-Lösung einsetzen

Bereits kurz nach dem Marktstart seines vollhybriden Kegelbrechers H4e (ca. 46,0 t; max. 250 t/h) vor gut einem Jahr kündigte Keestrack die Erweiterung der neuen Baureihe an. Jetzt folgt das 400 t/h-Modell Keestrack H6e, das wiederum hohe Mobilität durch kompakte Auslegung, wirtschaftliche Produktivität durch leistungsfähige Förder- und Siebkomponente und ein großes Einsatzspektrum durch die bewährte Kegelbrecher-Technologie eines international führenden Spezialisten gewährleisten soll.

Mit einer maximalen Aufgabegröße von 215 mm sowie sehr variablen Brechkammer-Konfigurationen und Hubeinstellungen bietet der Keestrack KT-H6 einen C.S.S.-Bereich von 6 – 44 mm und wurde in Antriebs- und Steuerungstechnik speziell auf das Keestrack-Hybridkonzept angepasst. Der Antrieb erfolgt über einen 220-kW-Elektromotor – auch die Brecherschmierung, die hydraulische Hydroset-Steuerung mit Überlastsicherung sowie die Druckluftbeaufschlagung des Brechergehäuses werden über separate E-Motor/Pumpeneinheiten gewährleistet.

Alle Brecherfunktionen sind in die zentrale Keestrack PLC-Steuerung eingebunden, die über Fernbedienung auch den Betrieb durch das Ladepersonal in Bagger oder Lader ermöglicht. Optional dokumentiert die satellitengestützte Fernüberwachung Keestrack-er alle wichtigen Leistungsdaten des Brechers in Echtzeit, warnt vor Fehlfunktionen und erfasst bei installierter Bandwaage (Option) auch die aktuellen Produktionsdaten.

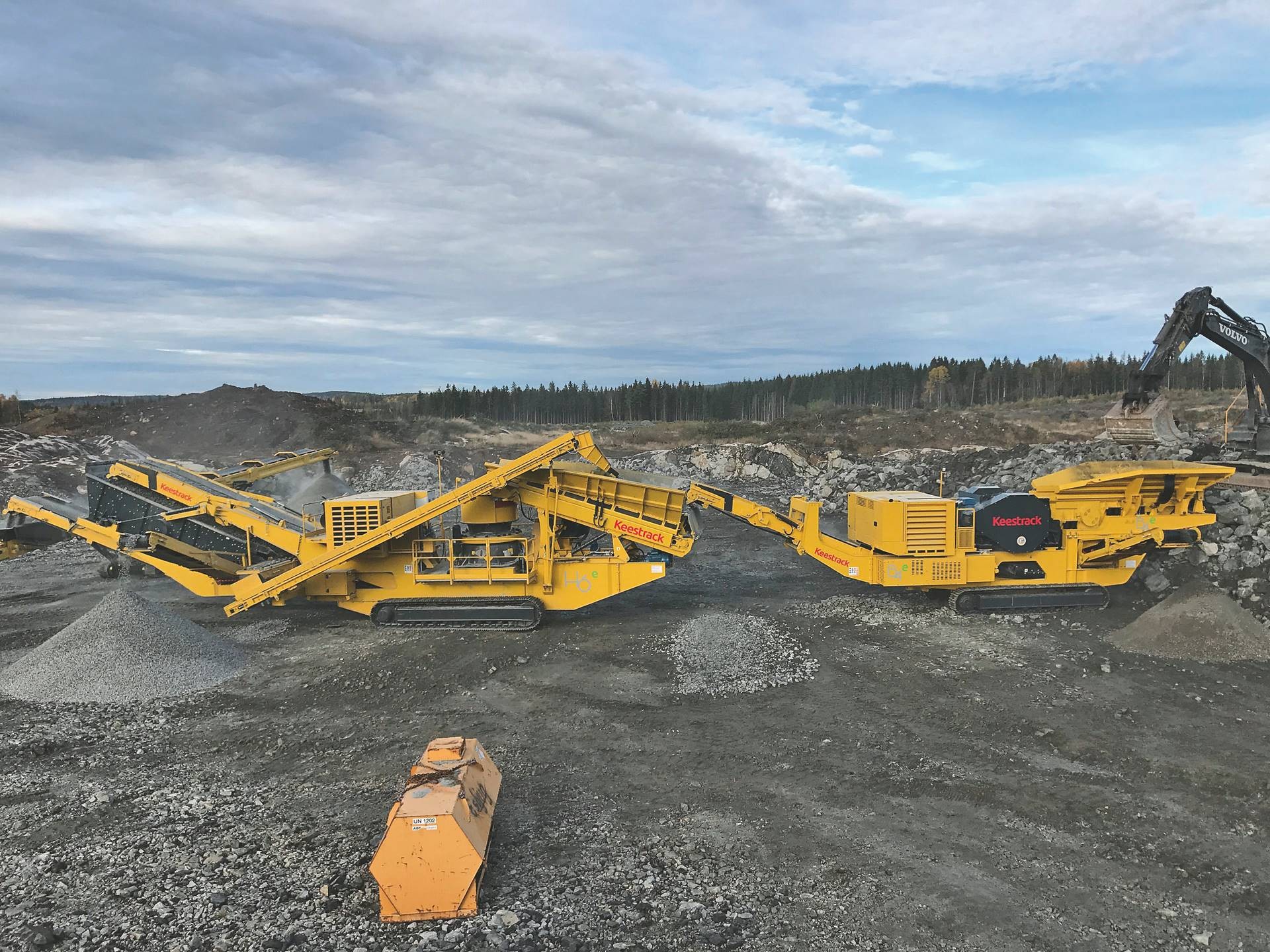

Als Nachbrecher hinter einem Keestrack B4e im norwegischen Granit produzierte der Keestrack H6e im geschlossenen Kreislauf bis zu 200 t/h der drei Endkörnungen 0/8; 8/16; 16/22 mm

Die Onboard-Energieversorgung stellt ein 345 kW starker Volvo-Diesel (EU IV) mit angeschlossenem 500 kVA-Generator sicher. Wie jetzt auch beim kleineren H4e, ist die gesamte Antriebseinheit als abnehmbares Modul ausgeführt: Abseits der Brechanlage positioniert, können so Staub- und Vibrationsbelastungen verringert, der Wartungszugang erleichtert und damit Verfügbarkeit und Lebensdauer der Antriebseinheit optimiert werden. Alle Arbeitsfunktionen am Brecher bleiben aktiv, inkl. des 63A-Anschlusses für beigestellte Siebmaschinen oder Haldenbänder. Serienmäßig bietet der Keestrack H6e auch die „Plug-In“-Versorgung ab Netz oder Beistellgenerator, wodurch sich die direkten Energiekosten um bis zu 70 Prozent verringern lassen sollen.

Alle Beschickungs- und Abzugseinrichtungen sind in Größe und Leistung auf die hohen Kapazitäten des Brechaggregats abgestimmt und werden wie der Raupenantrieb, die Hubhydraulik und weitere hydraulische Komponenten (Motorlüfter) über die Load-Sensing-Arbeitshydraulik mit zwei 30-kW-Elektromotoren versorgt. Dank der geringeren Anzahl an Verbrauchern im Keestrack-Hybrid-Konzept, einer neuen Zyklon-Entlüftungstechnik und der Kühlcharakteristik des weitgehend stahlverrohrten Hydrauliksystems konnte das betriebskosten-sensible Hydrauliköl-Volumen auf 120 Liter beschränkt werden.

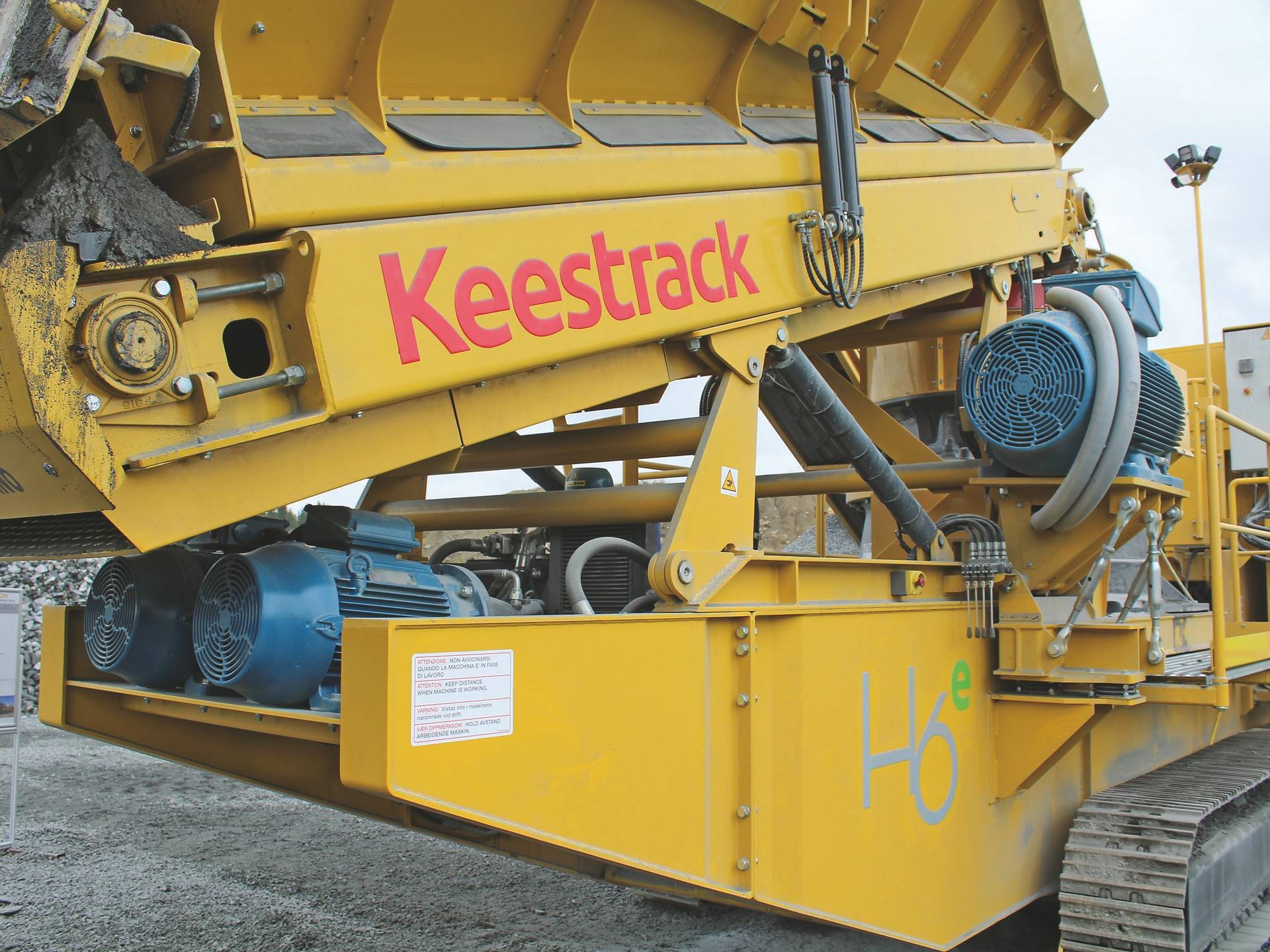

Den vollelektrischen Betrieb ermöglichen der 220-kW-Elektromotor des Brecherantriebs (rechts) und die beiden geschützt unter dem Aufgeber platzierten 30-kW-Aggregate der Load-Sensing-Arbeitshydraulik

Aus dem 8-m³ Aufgabetrichter (opt. 12 m³) mit Load-Release-Vorrichtung zur gleichmäßigen Verteilung des Aufgabeguts gelangt das Material über das 1200 mm breite hydraulisch angetriebene Aufgabeband mit integriertem Metalldetektor in den Brecher (max. 400 t/h). Das Hauptaustragsband mit 11-kW-Elektroantrieb erreicht eine Abwurf-/Übergabehöhe von 4.800 mm und bietet ohne Nachsieb ein Haldenvolumen von 350 Tonnen.

Mit einer Gesamtsiebfläche von 24,5 m² auf drei Decks gewährleistet auch das optionale H6e-Nachsiebmodul hohe Produktionsraten inkl. Überkornrückführung. Der Siebkasten verfügt über einen sensorüberwachten Hydraulikantrieb, alle Bänder über wartungsfreundliche elektrische Trommelantriebe. Mit großen Haldenvolumen im Betrieb lassen sich die Austragsbänder für den Transport vollständig hydraulisch unter die Gesamt-Transportbreite von 3000 mm einklappen.

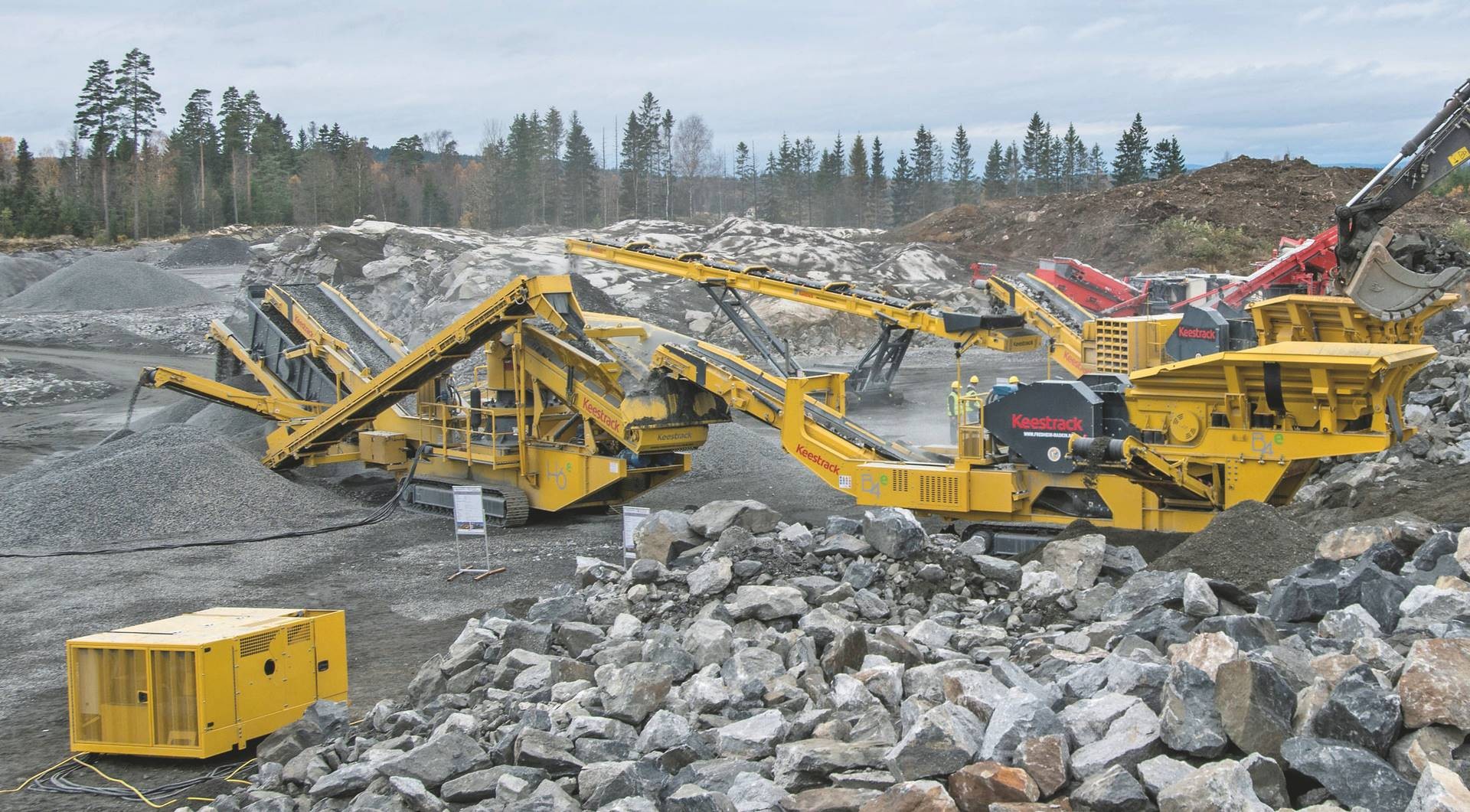

Die abnehmbaren Motor/Generator-Module der Keestrack-Großbrecher H6e und B4e gewährleisten eine geringere Belastung des Antriebs durch Staub- und Vibrationen

Bei seiner Weltpremiere im Rahmen der Keestrack Innotech Demodays 2017 mitte Oktober im norwegische Spydeberg absolvierte der Keestrack H6e einen mehrtägigen Demo-Einsatz in einem Granitstein-Steinbruch. Direkt ab Haufwerk und im Zusammenspiel mit dem Backenbrecher Keestrack B4e überzeugte er als Stand-Alone-Produktionsmaschine und als  Nachbrecher für hochwertige, exakt definierte Endkörnungen. Im Sekundäreinsatz produzierte der Keestrack H6e bis zu 200 t/h der Endkörnungen 0/8; 8/16; 16/22 mm. Aufgabematerial der Maschinenkombination war Granit 0/700 – der Gesamtdurchsatz an vorgebrochenem 0/150(X) mm des H6e lag im geschlossenen Kreislauf bei rund 240 t/h. Im diesel-elektrischen Betrieb verbrauchte der neue Großkegel durchschnittlich 45 Liter pro Stunde, so der Hersteller.

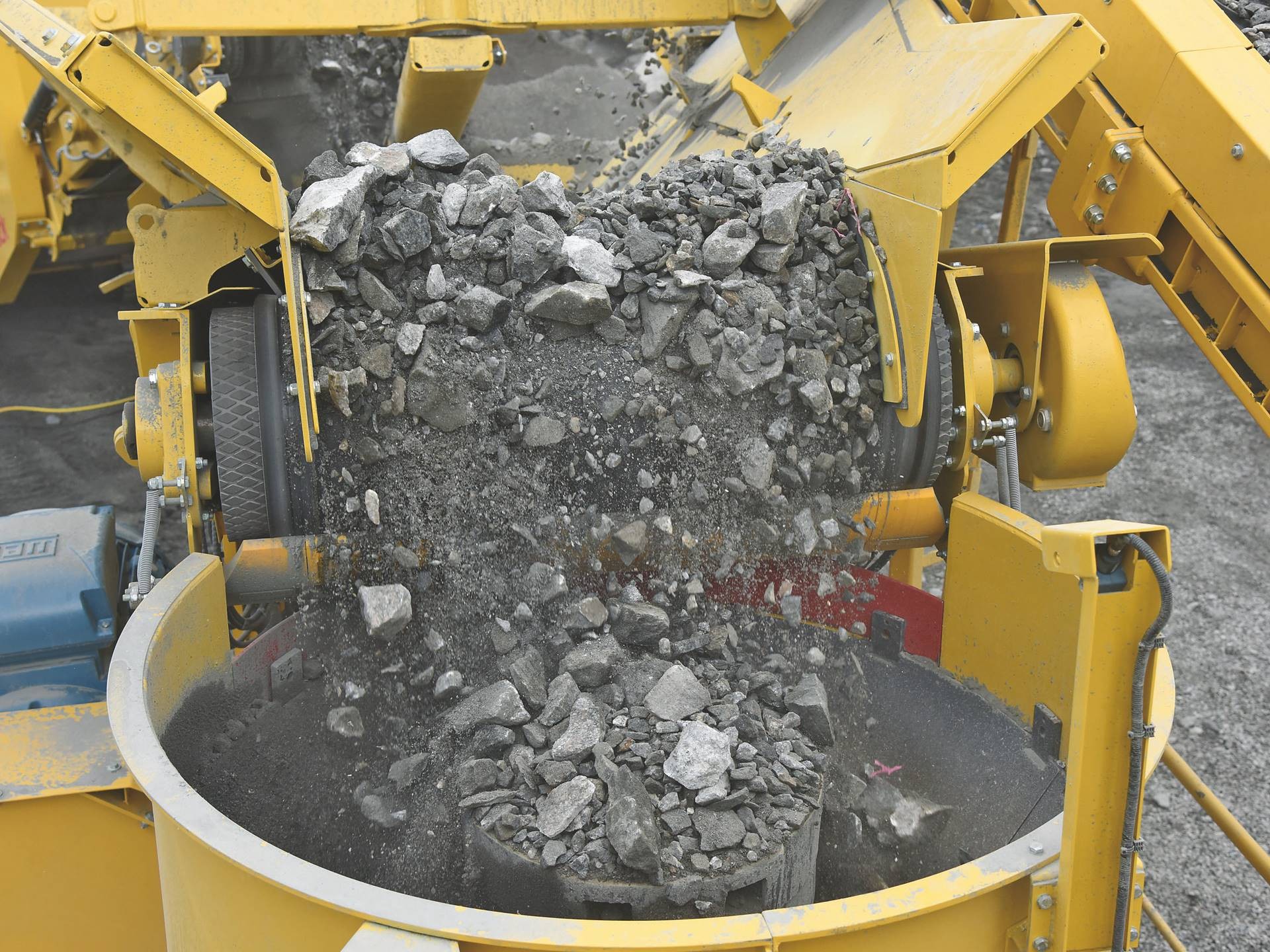

Die automatische Hydroset-Brecher­steuerung überwacht die Lastaufnahme des Brecherantriebs und misst mit Ultraschallsensor am Brechereinlauf kontinuierlich den Füllstand des Kegelbrechers KT-H6

In Spydeberg wurde auch der raupenmobile Backenbrecher Keestrack B4e mit neuem, abnehmbarem Energieversorgungs-Modul (235 kW Volvo-Diesel (EU4) / 225 kVA-Generator) für den 110-kW-Elektromotor des Brechers und den elektrischen 55-kW-Antrieb der Arbeitshydraulik vorgestellt. Seit wenigen Monaten am Markt, ermöglicht die Hybrid-Variante des 50-t-Modells B4 (ehem. Apollo) den vollelektrischen Betrieb ab Netz und stellt damit eine Alternative für den semistationären Einsatz in Recycling-Betrieben, Großbaustellen oder Steinbrüchen dar. Die Anlage mit Doppeldeck-Vibrationsvorsieb und 1100x700 mm-Backenbrecher (Aufgabestückgröße max. 600 mm) liefert Stundenleistungen bis 300 Tonnen und kann optional mit einem Eindeck-Nachsieb ausgerüstet werden.

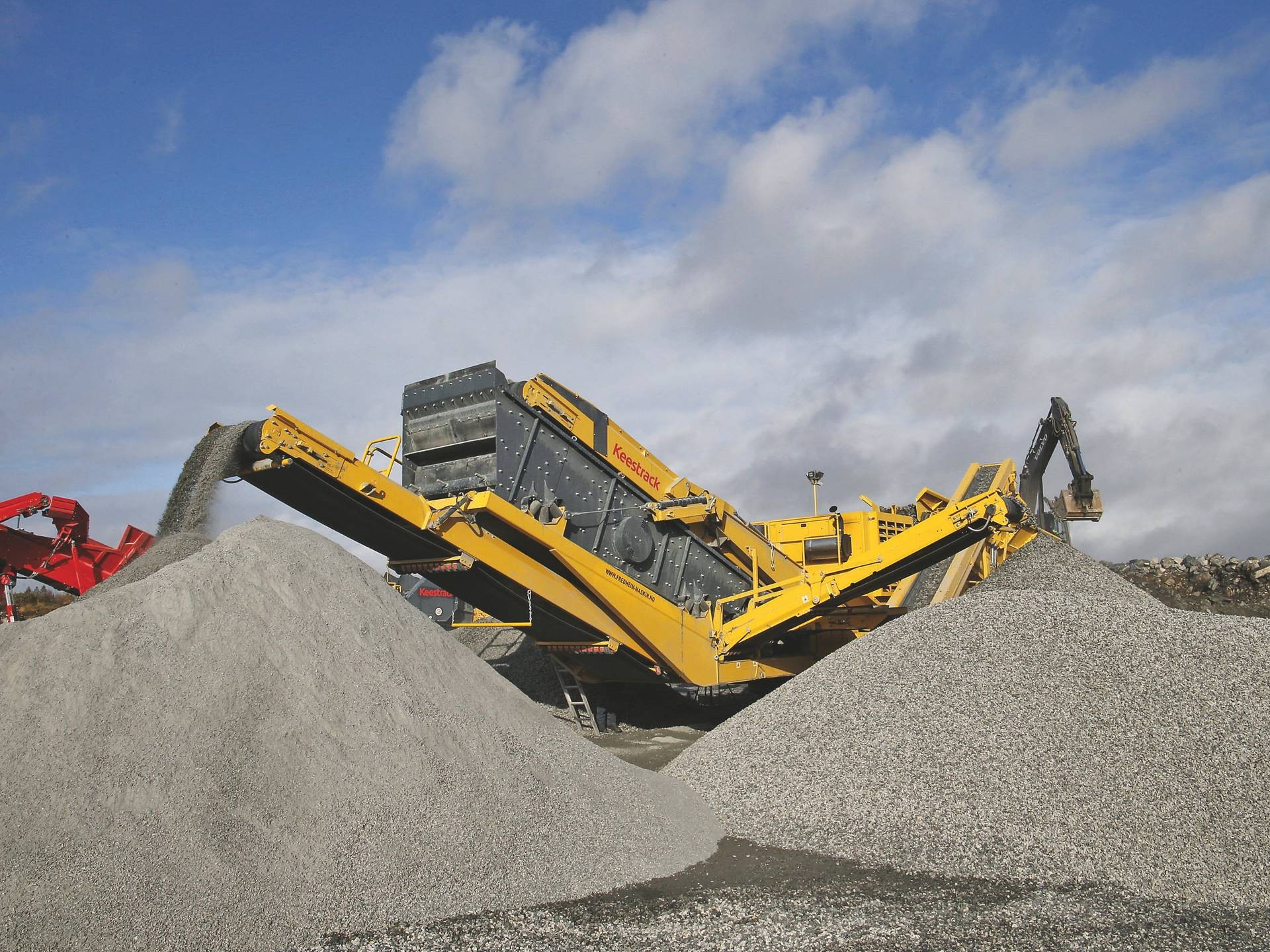

Die hohe Siebleistung des Dreideck-Nachsiebmoduls lässt sich dank großer Haldenvolumen (insg. 460 t) der Endprodukt-Austragsbänder auch mit wenig Fahrpersonal voll ausnutzen

Alle Anlagenfunktion einschließlich der Hydroset-Brechereinstellungen lassen sich bequem und sicher über das zentrale Relytec-Panel der Keestrack-PLC-Steuerung bedienen





Weitere Informationen: Keestrack Website | © Fotos: Keestrack
