Bremszylinder an 1302 ausbauen

[Zweiwege 0]

Hallo,

möchte an unserem 1302E die Bremsen überholen.
Wie komme ich bis an die Bremsbeläge und den Bremszylinder?
Welche Arbeitsschritte sind notwendig?
Welches Werkzeug wird benötigt?

Vielen Dank schon im Voraus.

Gruss Alfredo

[Klappspaten 0]

Hallo Alfredo,

die Bremszylinder der Betriebsbremse findest du unter der Blechabdeckung am Rahmen. Da kommt man auch ziemlich leicht ran.

Die Betriebsbremse ist ne ganz normale Trommelbremse (Simplex-Bremse). Vom Aufbau her wie bei jedem Auto oder Motorrad. Also Räder runter, Trommel von der Nabe lösen und schon kommt die Bremse zum Vorschein.

Besorg dir am besten vorher einen Ersatzteilkatalog. Da ist alles bis zum kleinsten Einzelteil in Explosionszeichnungen abgebildet. Sehr hilfreich beim zerlegen und zusammensetzen .

Gruß
Basti

[Zweiwege 0]

Hallo Basti,

danke für deine Antwort.
Wir haben Explsionszeichnungen und auch die ET-Listen.
Bisjetzt sind die Reifen und die Bremstrommel demontiert.
Wie es weitergeht, können wir aus den Unterlagen nicht erkennen?
Muß die Nabe mit dem Planetengetriebe oder die Abdeckung am
Planetengetriebe demontiert werden. Inwendig ist ein Sägering am
Sonnenrad mit den Spez. Muttern (Name fällt mir gerade nicht ein).
Ich würde gerne ein Bild einfügen, aber keine Ahnung wie das hier geht?

Gruß Alfred

[Klappspaten 0]

Hallo Alfred,

eine Anleitung zum Bilder hochladen findest du hier: http://forum.bauforum24.biz/forum/index.php?showtopic=15619

Ich will dir nicht allzu viel Hoffnung auf Hilfe machen, da ich hier nur den 1302 D vor der Nase habe und ich beim Thema Bremsen erst beim Bremszylinder für die Feststellbremse angelangt bin.

Aber stell mal ruhig ein Bild ein, das erklärt ja bekanntlich mehr als 1000 Worte, oder bist du inzwischen schon fertig ?

Gruß Basti

[Zweiwege 0]

Hallo Basti,

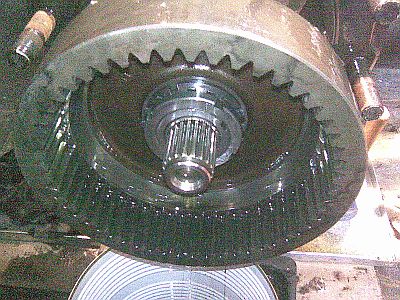

wie versprochen, das Bild. Es zeigt, wie weit wir gekommen sind.
Ich denke, an allen Atlas 1302 ist die Vorgehensweise gleich, um
an die Bremse zu gelangen.

Gruß Alfred bearbeitet 24. März 2009 von Zweiwege
