Liebherr LTM 11200-9.1 Mobilkran

Bau der höchsten Windkraftanlagen der Welt

Ehingen/Donau, August 2017 - Bei Schwäbisch Hall im Nordosten von Baden-Württemberg entstehen derzeit die weltweit höchsten Windkraftanlagen. Die Firmengruppe Max Bögl baut vier Windräder mit einer Gesamthöhe von 240 Metern, die auf riesigen Wasserbecken stehen werden.


Bauforum24 TV Video: Liebherr LTM 1450-8.1 Prototyp - Acht-Achser Mobilkran auf der bauma


Liebherr LTM 11200-9.1 Mobilkran

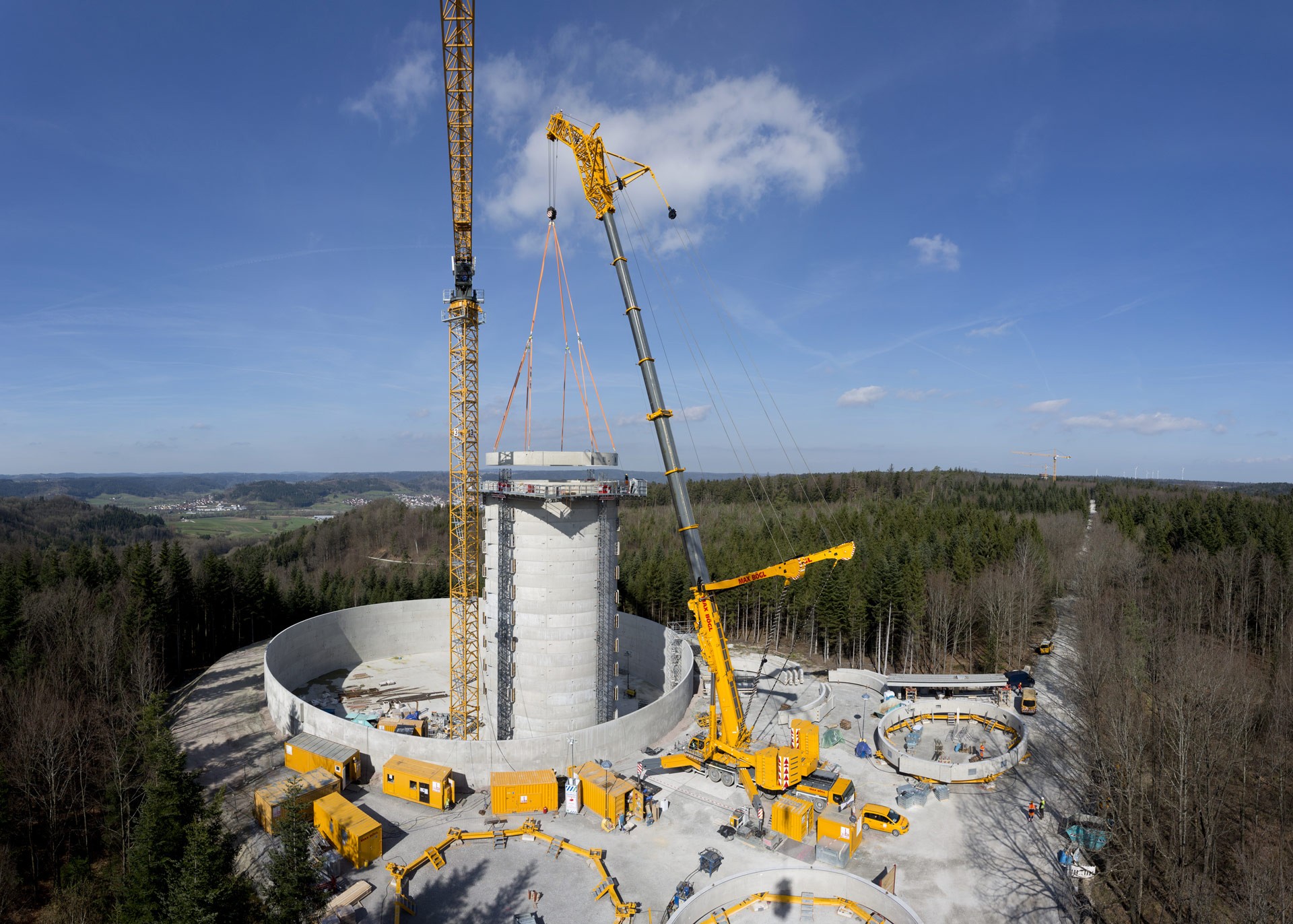

Wasserturm und Fundament zugleich: Vierzig Meter hoch wird das sogenannte Aktivbecken der künftigen Energiespeicheranlage. Die Windräder darauf sind dann die höchsten der Welt

Bei Schwäbisch Hall im Nordosten von Baden-Württemberg entstehen derzeit die weltweit höchsten Windkraftanlagen. Die Firmengruppe Max Bögl baut vier Windräder mit einer Gesamthöhe von 240 Metern, die auf riesigen Wasserbecken stehen werden. In Kombination mit einem Pumpspeicherkraftwerk im nahe gelegenen Kochertal kann bei hoher Nachfrage zusätzlich Strom produziert werden. Ein Liebherr-Mobilkran hat nun die 40 Meter hohen Aktivbecken aufgebaut.

Die Wasserbecken und die 40 Meter hohen Turmfundamente der Windkraftanlagen werden als Wasserspeicher genutzt. Zudem erreichen die Rotoren der Anlagen höhere Luftschichten mit größerer Windhöffigkeit. Aktuell werden die aus 27 verspannten Betonringen bestehenden Aktivbecken gebaut, auf denen später die Windkraftanlagen errichtet werden. Ein LTM 11200-9.1 von Max Bögl wird für diese Aufgabe eingesetzt. Mit 202 Tonnen Ballast ausgestattet setzt der Autokran die imposanten Bauteile aufeinander. Dabei bewältigt der Neunachs-Kran einen Lastfall von über 90 Tonnen.

Liebherr LTM 11200-9.1 Mobilkran

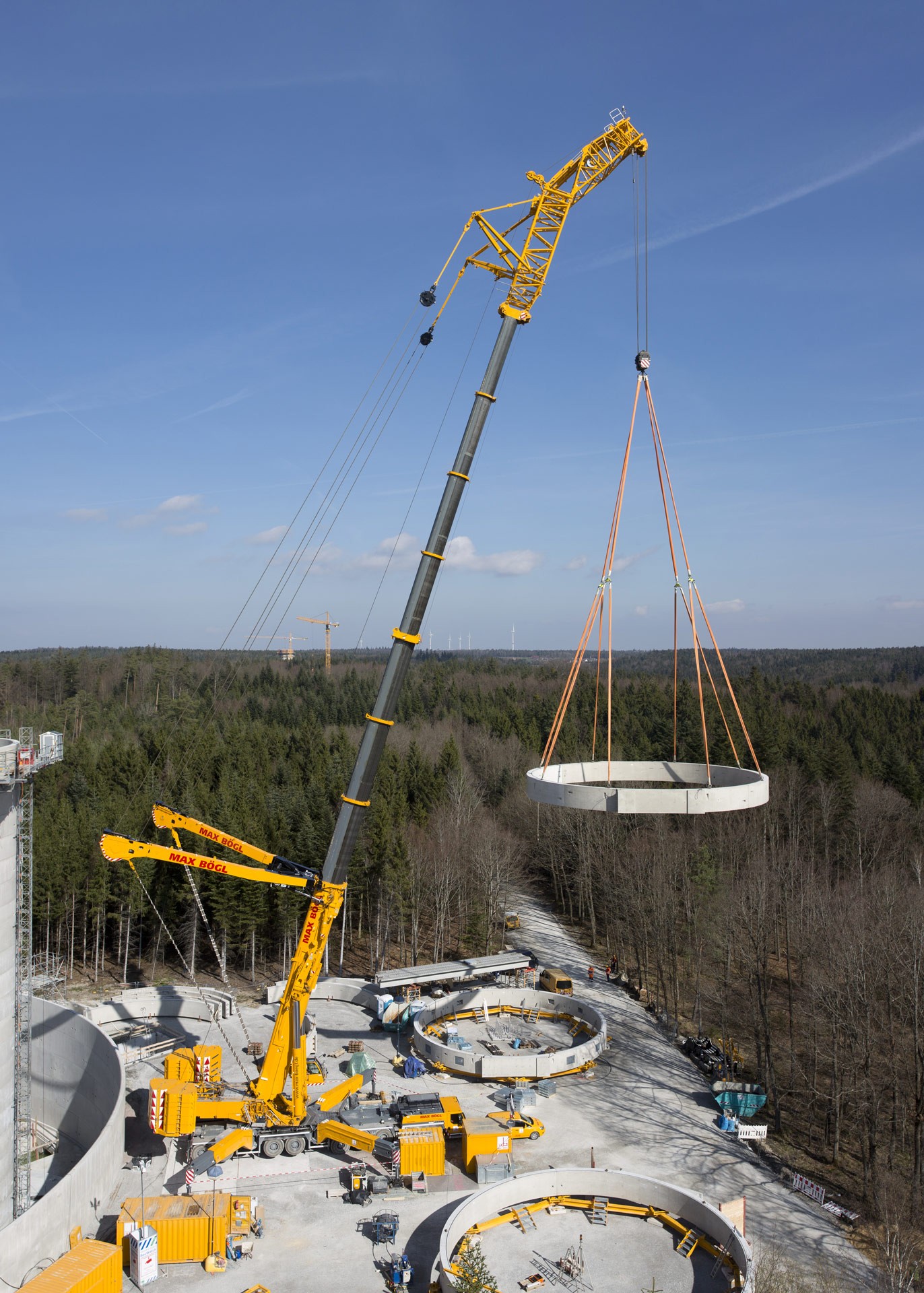

Die traglaststeigernde Y-Abspannung, gewaltige 202 Tonnen Drehbühnenballast und die große Abstützbasis des Mobilkrans aus der Vogelperspektive

Turmsegmente werden vor Ort verspannt

Die riesigen Betonringe werden in vier Einzelbögen angeliefert, auf der Baustelle zusammengesetzt und über Stahlseile verspannt. Das fertige Bauteil hat einen Durchmesser von 16 Metern und ist 1,5 Meter hoch.

Der Liebherr LTM 11200-9.1 - die Firmengruppe Max Bögl hat vier Krane dieses Typs im Einsatz - wird später auch einen Teil der Anlagentürme auf das 40 Meter hohe Reservoir bauen und die für die Fertigstellung vorgesehenen Obendreherkrane vom Typ Liebherr 630 EC-H 70 ebenfalls auf den Speicherturm stellen. Dieser selbstkletternde Baukran wird eine Hakenhöhe von etwa 190 Meter über Grund erreichen. Die vier Windkraftanlagen in Gaildorf sollen noch 2017 ans Netz gehen, das Pumpspeichersystem soll spätestens Ende 2018 seinen Betrieb aufnehmen.

Liebherr LTM 11200-9.1 Mobilkran

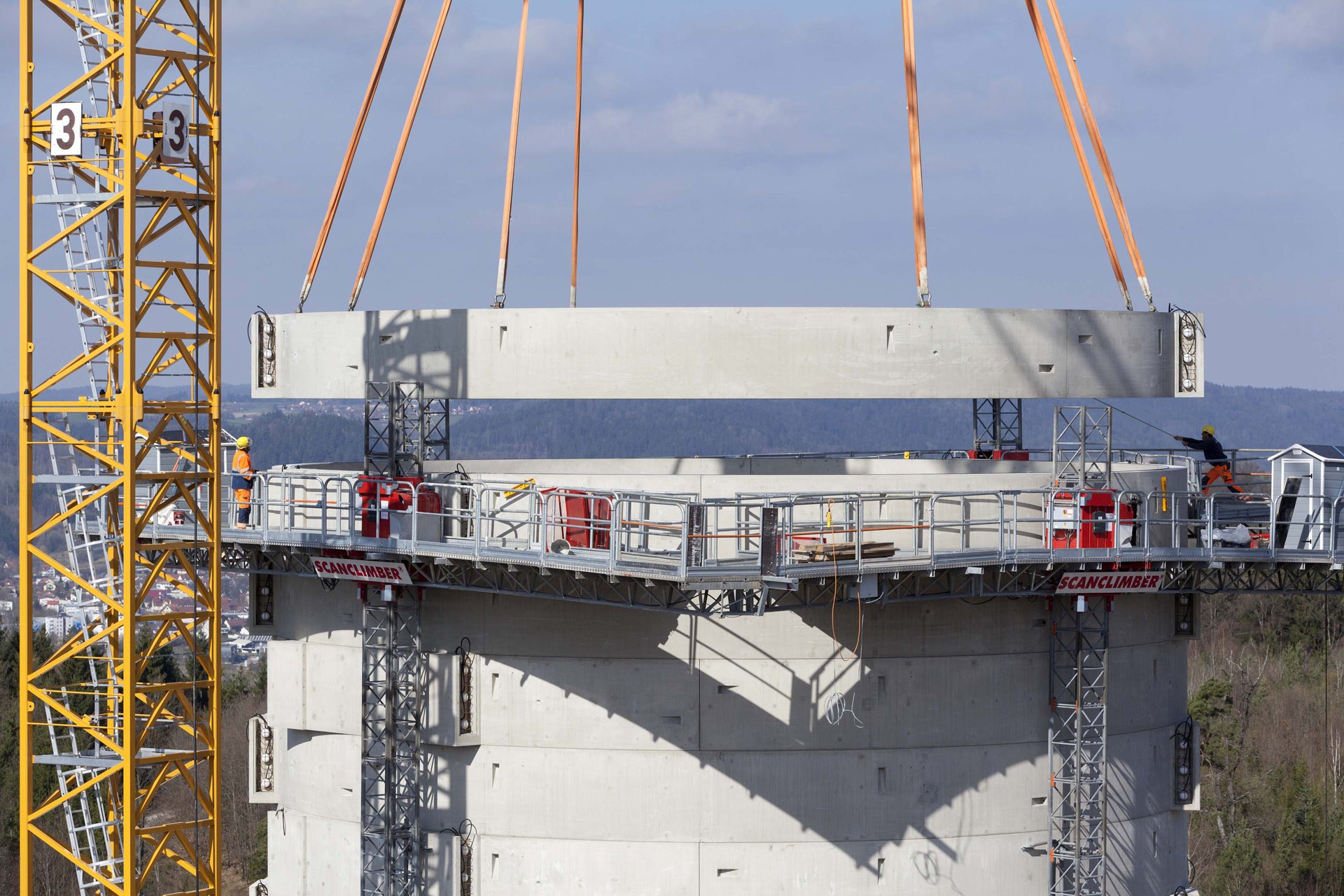

Präzise wird der 90 Tonnen schwere Betonring mit 16 Meter Durchmesser in großer Höhe platziert

Weitere Informationen: Liebherr Website | © Fotos: Liebherr
