Liebherr HS 8100 HD Seilbagger mit Greifer

Schlitzwandbau für neue Metro-Linie in Mailand

Nenzing (Österreich) Mai 2018 – Auf der Intermat in Paris wurde es präsentiert. In Mailand ist es bei der Erweiterung des U-Bahnnetzes bereits erfolgreich im Einsatz: Liebherrs brandneues Package für Schlitzwandarbeiten mit Seilbagger und hydraulischem Greifer. Das Zusammenspiel ist so optimiert, dass schnell und präzise gearbeitet werden kann.


Bauforum24 TV Video (09.05.2018): Liebherr auf der Intermat 2018 - 936 Compact & Revolution im Kransektor?

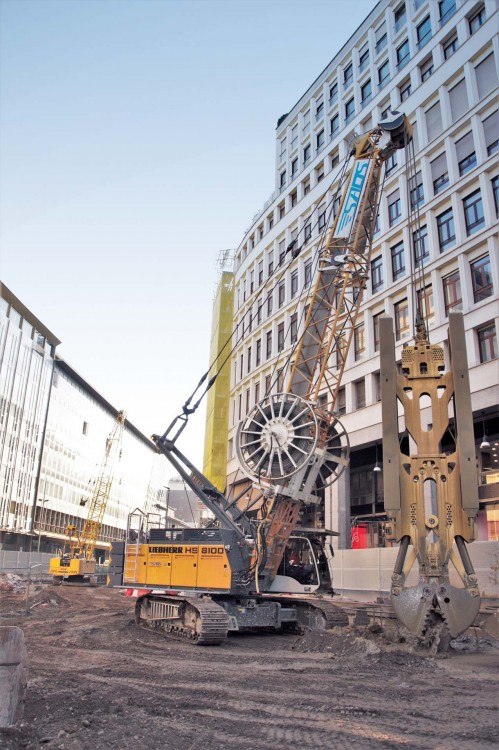

Der HS 8100 HD mit hydraulischem Schlitzwandgreifer beim Baustelleneinsatz in Mailand
Der HS 8100 HD mit hydraulischem Schlitzwandgreifer beim Baustelleneinsatz in Mailand

Der hydraulische Schlitzwandgreifer ist modular aufgebaut und besteht aus einem, laut Hersteller, extrem robusten Grundkörper. Aus der Typenbezeichnung des Greifers HSG 5-18 C bzw. L ist ersichtlich, dass damit – je nach Aufbau – Schlitzwanddicken von 500- 1800 mm möglich sind. Die Bezeichnung C (compact) steht für die kompakte Standardausführung, während bei L (large) der Grundkörper um 2,5 m verlängert ist.

Die dadurch erreichte Gesamthöhe des Greifers von 9,5 m und das hohe Gewicht mit niedrigem Schwerpunkt sollen eine noch bessere Vertikalität ermöglichen und besonders bei größeren Dimensionen der Schlitzwand von Vorteil sein. Bei sehr schwierigen Bodenverhältnissen kann das Eigengewicht durch ein Zusatzgewicht von 7 t noch einmal erhöht und die Umsetzung der Arbeiten verbessert werden.

Das hohe Greifergewicht ist durch die Synchronisation der Freifallwinden möglich. Dadurch werde die Traglast des Hydroseilbaggers optimal ausgenutzt, so der Hersteller. Das Schlitzwandpaket soll sich bestmöglich an die Gegebenheiten der Baustelle anpassen lassen. Der Dieselverbrauch wird vom Hersteller mit 25 l pro Stunde angegeben. Die robuste Ausführung des Greifers ist für einen uneingeschränkten Einsatz und eine lange Lebensdauer ausgelegt. Der Hydroseilbagger des Schlitzwandpaketes soll dabei seine Multifunktionalität behalten und kann schnell z. B. für den Kran- oder Meißelbetrieb umgebaut werden.

Der HS 8100 HD mit hydraulischem Schlitzwandgreifer beim Baustelleneinsatz in Mailand
Der HS 8100 HD mit hydraulischem Schlitzwandgreifer beim Baustelleneinsatz in Mailand

Ein optionaler, am Greifer montierter Sensor der Firma Jean Lutz SA misst die Vertikalität in X-, Y- und Z-Richtung. Durch die volle Integration des Vertikalitätsassistenten in die Liebherr-Steuerung des Seilbaggers soll höchste Prozesssicherheit der Messungen erreicht werden. Die Datenübertragung vom Sensor zur Steuerung erfolgt via Bluetooth. Am Display in der Fahrerkabine werden die aktuelle Vertikalität des Stiches und mögliche Abweichungen angezeigt. Über die Prozessdatenerfassung PDE von Liebherr werden alle Prozessdaten elektronisch erfasst, visualisiert und aufgezeichnet.

Schlitzwandbau für neue Metro-Linie in Mailand

Die 1964 eröffnete „Metropolitana di Milano“ wird planmäßig bis 2022 um die neue Linie M4 erweitert. In einer Dauer von 7 Jahren wird die 15 km lange Verbindung von San Cristoforo nach Linate Aeroporto mit 21 U-Bahnstationen realisiert. Im zentralen Baustellenabschnitt San Babila setzt das Unternehmen SAOS s.r.l. aktuell den Schlitzwandbau für die neuen Stationen um. Dabei vertraut es auf den Seilbagger HS 8100 HD mit hydraulischem Schlitzwandgreifer HSG 5-18 L von Liebherr.

Während internationales Publikum durch die italienische Metropole flaniert, sind die sehr engen Platzverhältnisse an der Piazza San Babila die Herausforderung für die Bauarbeiten. In diesem Abschnitt errichtet SAOS 6.300 m² Schlitzwände für die Erweiterung der Metro-Linie. Mit dem Liebherr-Package werden laut Hersteller 130 m² pro Tag erreicht. In San Babila gräbt SAOS Stiche von 2.800 x 1.200 mm mit einer Tiefe bis zu 54 m. Der zu bewältigende Boden ist aus Kies-, Sand und Lehmschichten aufgebaut. Die Fertigstellung eines Stiches dauert 16 Stunden, wobei die Hälfte der Zeit für das Graben benötigt wird.

Anschließend wird die Armierung eingesetzt und betoniert. Bis zur Realisierung der neuen Linie M4 muss SAOS insgesamt 84.000 m² Schlitzwände errichten. SAOS zeigt sich ausgesprochen zufrieden und betont außerdem die Universalität, die Verlässlichkeit und die einfache und präzise Bedienung des HS 8100 HD. „Das Liebherr-Package ist so ausgelegt, dass wir voll am Limit arbeiten können“, freut sich Rossi Fabio, Assistant Manager bei SAOS.

Video: Diese Animation zeigt den Aufbau und die Funktionen des neuen Schlitzwandgreifers HSG 5-18 C/L

Weitere Informationen: Liebherr Website | © Fotos: Liebherr
