Speicherteichausbau mit Komatsu und Topcon

Steuerungs-Systeme von Komatsu und Topcon

Serfaus Fiss Ladis, Österreich - In der Region Serfaus Fiss Ladis fanden in der Nähe des bereits bestehenden Speicherteichs die Aushubarbeiten für ein zweites Speicherbecken statt. Das exakt definierte Geländeprofil wird durch die Firma Pale Bau mit Hilfe modernster Maschinen­steuerungs-Systeme von Komatsu und Topcon erstellt. Diese sollen auch sicher stellen,  dass die in dieser Höhenlage schwierigen Aushub- und Transportarbeiten auf den tatsächlichen Umfang beschränkt bleiben.


Bauforum24 Artikel (08.10.2015): Komatsu PC360LC/NLC-11 Hydraulikbagger für Europa vorgestellt

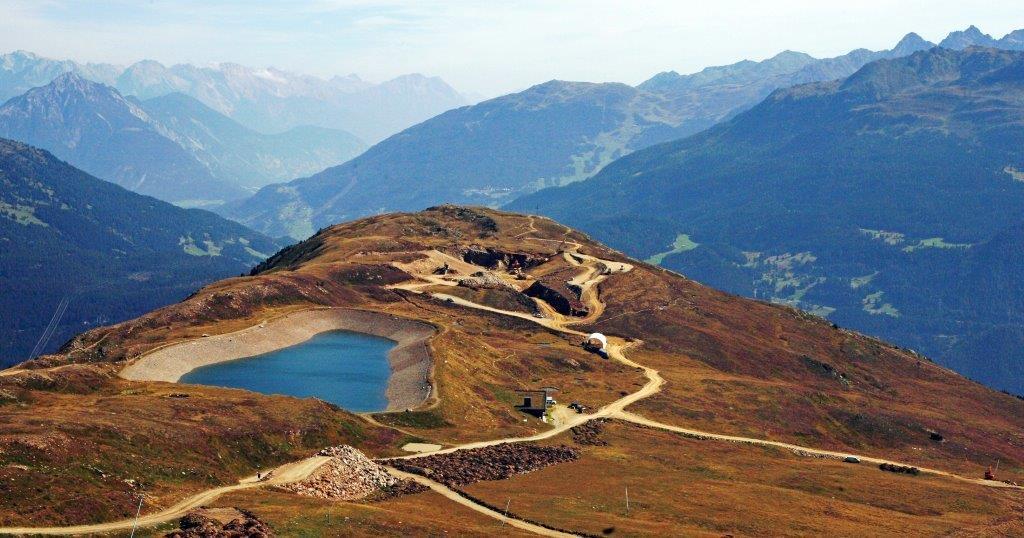

frommes_speicherteich.thumb.jpg.e598afafSpeicherteiche Frommes I und Frommes II

Mit der Errichtung des Speicherteiches Frommes II im Auftrag der Füssen Bergbahnen soll in der Region Serfaus Fiss Ladis die Leistungsfähigkeit der Beschneiung wesentlich verbessert werden. Der Wasserinhalt des zweiten Speicherbeckens beträgt bei Vollstau über 220.000 m³, ab dem Winter 2016/17 kann daher in der gleichen Zeit wie bisher das Doppelte an Schnee erzeugt werden.

Für die Realisierung des Projekts in 2.400 m Seehöhe sind rund 200.000 m³ Erdaushub notwendig. Hergestellt wird der Damm in Erdbauweise mit einer Oberflächenabdichtung aus PE-Folie. Der Einbau des bei der Errichtung anfallenden Materialüberschusses erfolgt zu einem großen Teil in unmittelbarer Nähe des Speicherstandortes. Ausgeführt werden die Arbeiten von der Firma Pale Bau in Fiss, ein Unternehmen, das sich bereits seit sechs Jahrzehnten und mit heute 30 Mitarbeitern in den Bereichen Erd-, Tief- und Straßenbau, Leitungsverlegung, Pistenbau, Beschneiungen und Speicherteiche etabliert hat.

Für das Projekt Frommes II setzt Pale Bau in Summe sechs Bagger, eine Raupe, eine Walze, zwei Mulden und mehrere Lkw ein. Sieben Baumaschinen stammen von Komatsu, darunter auch die beiden großen Mulden HM400. Bei den Raupenbaggern kommen den beiden Komatsu Geräten besondere Aufgaben zu. Im Mittelpunkt steht zunächst ein Komatsu PC210LCi, der bereits ab Werk mit einer Maschinensteuerung ausgerüstet ist. In der Praxis bedeutet das: Dank „intelligent Machine Control“ soll sich der Fahrer im PC210LCi-10 voll auf seinen Einsatz konzentrieren können und nicht Gefahr laufen, zu viel Material abzutragen. Denn durch einen Eingriff in die Hydraulik wird der Löffel automatisch daran gehindert, die vorher festgelegte Fläche oder Tiefe zu überschreiten.

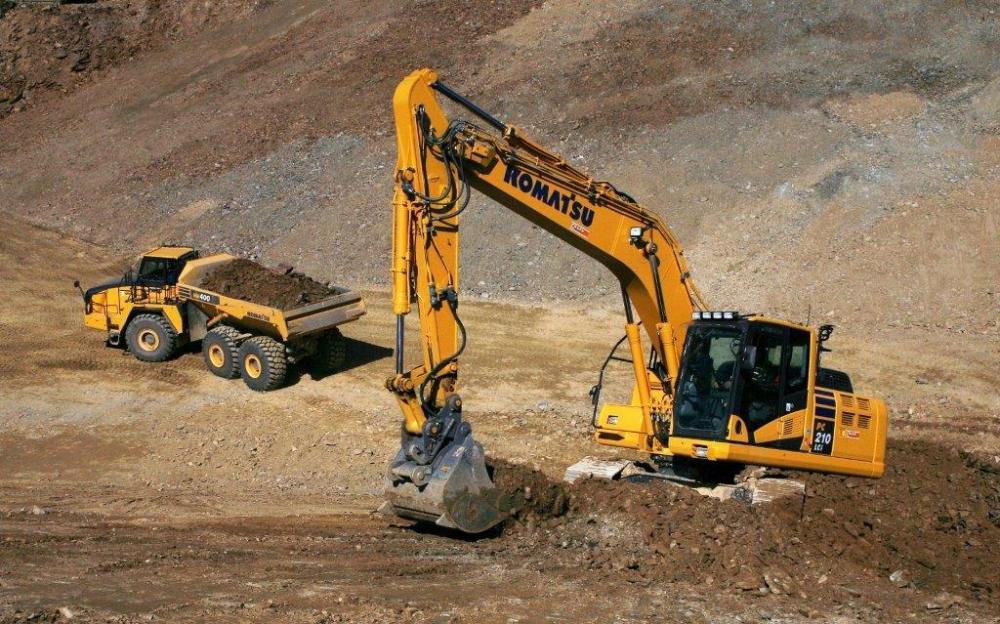

komatsu_pc210_komatsu_hm400.thumb.jpg.47Komatsu PC210LCi Raupenbagger und Komatsu HM400 Muldenkipper

Geschäftsführer Alfred Pale: „Das ist die erste Baustelle, wo wir die intelligente Maschinen-Steuerung bzw. das Topcon System probieren und ich kann nur sagen, es funktioniert absolut top! Ich war am Anfang skeptisch, ob die Abläufe wirklich so einfach sind, wie sie mir mein lang­jähriger Betreuer Erich Hager von der Firma  Kuhn vermittelt hat. Aber ich muss sagen, ich bin total begeistert vom Topcon-System. Vom Aufstellen der Station, über die Systemjustierung bis hin zum Einspielen der vom Planer beigestellten 3 D Daten sind die Abläufe wirklich unkompliziert und wir konnten den Einsatz eines Vermessungstechnikers auf dieser Baustelle auf ein Minimum reduzieren. Es gibt hier allerdings keine Mobilfunk-Verbindung, daher haben wir eine Station aufgebaut, die es uns ermöglicht mit einem Hand­gerät und GPS Signal die gesamte ­Vermessungsarbeit durchzuführen. Von den Böschungen bis zur Sohle können wir den Aushub und den kompletten Dammbau lückenlos überwachen.“

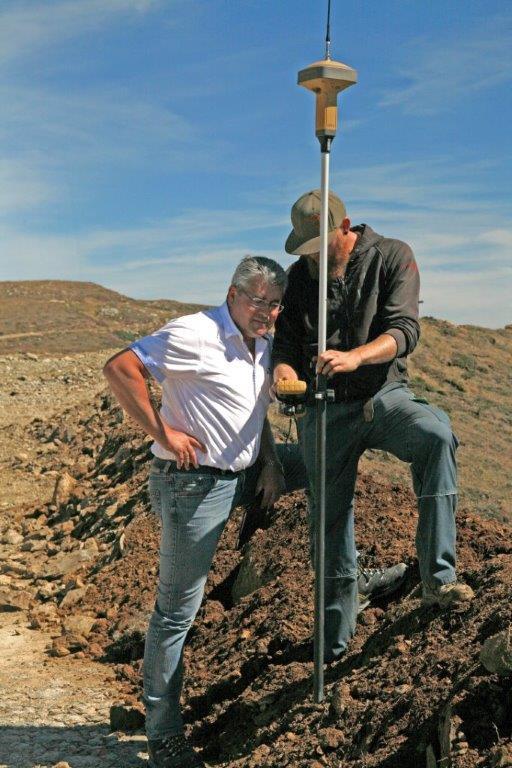

messpunkt.thumb.jpg.bf1c3ba85891a2e401c2

Zur Vermessung kommt Topcon-Technik zum Einsatz

Eine Feinheit des Projekts: Damit sich der Speicherteich optimal in das Gelände einfügt und nicht als künstliches Bauwerk erkennbar ist, wird er mit zahlreichen Rundungen angelegt. Dadurch sind bei den wasserseitigen Böschungen Einschnitte in verschiedenen Höhen notwendig. Auch diese Herausforderung soll mit den Topcon Geräten rasch und unkompliziert gelöst werden können.

Als zweiter Komatsu Bagger steht ein PC290NLC im Einsatz, mit dem ein Erdbau-Profi der Firma Pale behutsam die Umsetzung der Rasenelemente, das sogenannte Wasln, durchführt. Der Rasen wird dabei frisch abgetragen, in einem Arbeitsgang zur Einbaustelle an der Luftseite des Damms transportiert und dort wieder eingedeckt. Eine wichtige Voraus­setzung ist natürlich, dass der Unterbau passt – auch hier kommen die Stärken der Topcon Technik zum Tragen.

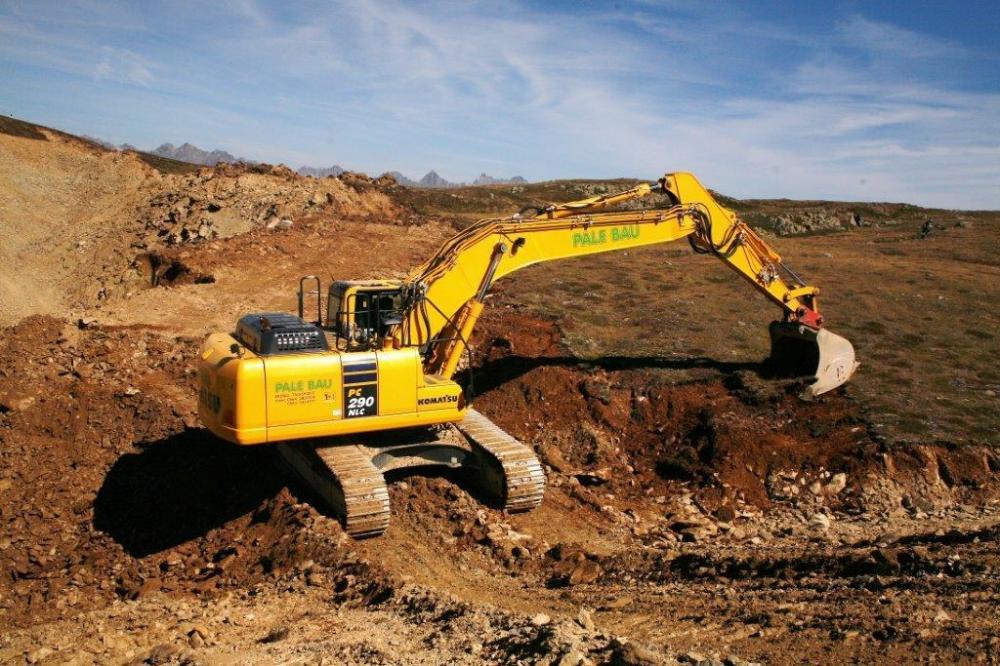

komatsu_pc290.thumb.jpg.aa7490b9ff83a86bKomatsu PC290NLC Raupenbagger

Alfred Pale über den Materialtransport: „Ich habe mich für den Einsatz von zwei größeren Komatsu Mulden entschieden, denn die Sicherheit steht für mich an erster Stelle. Wir fahren hier mit bis zu 75 t über sehr steiles Gelände. Verlässliche Fahrzeuge und in diesem Fall das Brems­system von Komatsu sind für mich entscheidende Sicherheitsfaktoren. Durch die großen Mulden reduziert sich die Anzahl der Fahrten und wir schonen die Umwelt!“

Voll im Zeitplan: Obwohl sich auch bei diesem Projekt die Bauzeit auf die Sommermonate beschränkt, wurden noch in diesem Jahr die Haupterdarbeiten abgeschlossen. 2016 kann dann mit der Folienverlegung und Bekiesung begonnen werden.


Weitere Informationen:

Komatsu Website und Kuhn Baumaschinen Website und Pale Bau Website



(© Fotos: Kuhn Baumaschinen)
