Ein Erlkönig Cat 352F L Raupenbagger übernimmt Abraumbeseitigung und tritt in die Fußstapfen des Cat 349E L
Bauforum24 Artikel (14.08.2015): Cat 336F XE - neuer Caterpillar-Hybridbagger mit Stufe IV

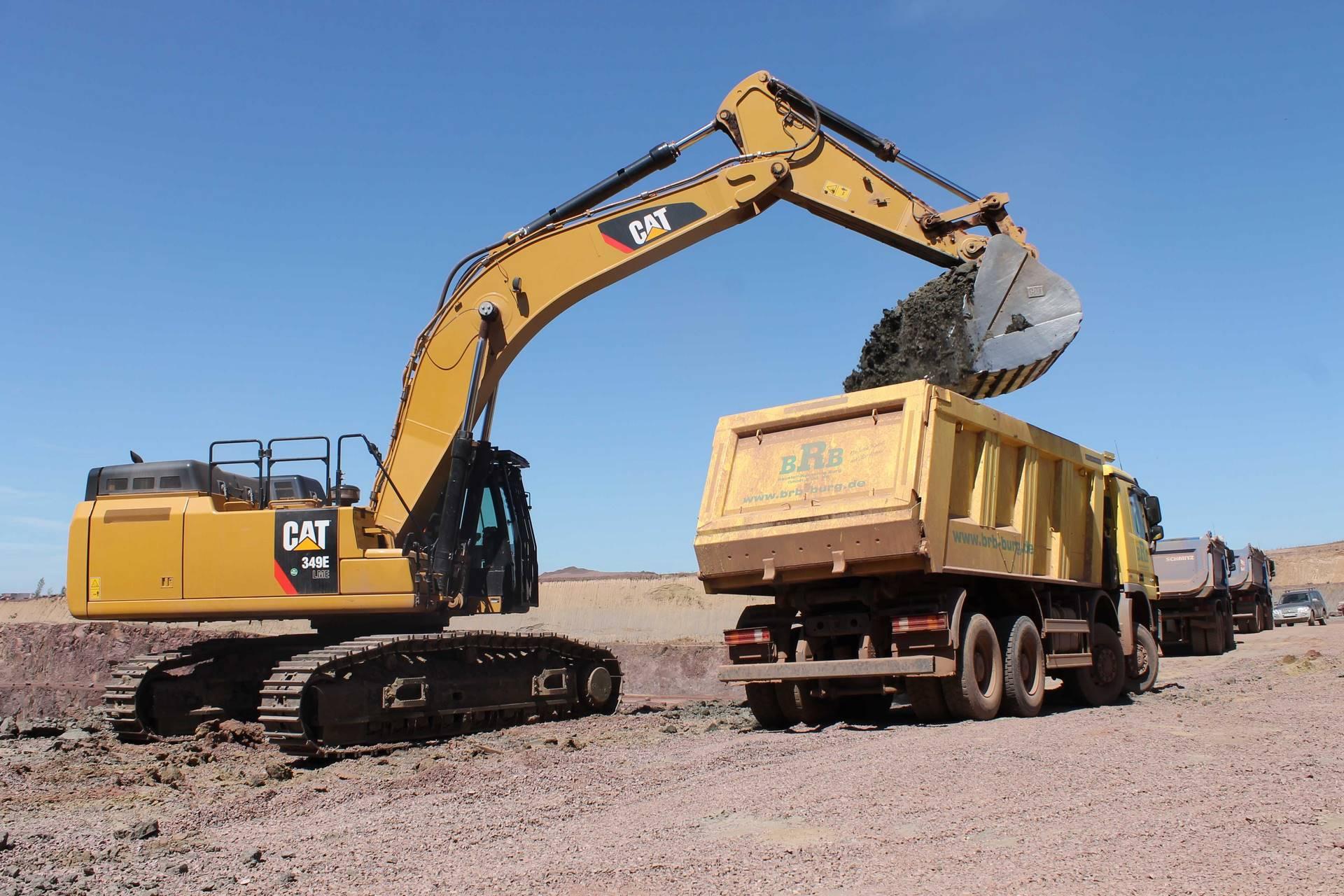

Als Cat 349E LME getarnt, verlädt der Cat 352F LME den Abraum
Bevor ein neuer Bagger Aufgaben übernimmt und sich im Arbeitsalltag bewähren muss, hat er umfangreiche Tests zu bestehen. Erst dann kann die Serienproduktion anlaufen. Entsprechend geprüft wurde auch der neue Cat Kettenbagger 352F L, der quasi in die Fußstapfen des 349E L tritt. Sein Einsatzort: die Cronenberger Steinindustrie Franz Triches GmbH & Co. KG in Mammendorf westlich von Magdeburg, die zur Unternehmensgruppe Pescher Beteiligungen GmbH & Co.KG gehört. Dort ging der erste Erlkönig deutschlandweit in den Einsatz. Weil er seine Aufgabe entsprechend meisterte, behielt ihn der Gewinnungsbetrieb nach dem Testlauf bei, um den Vorgänger, einen Cat 365, abzulösen.
Was die neue Baumaschine im Zweischichtbetrieb erwartet: Sie muss den Abraum in Form eines 20 Meter mächtigen Geschiebemergels beseitigen, damit das darunter befindliche vulkanische Gestein Andesit freigelegt wird, welches das Unternehmen seit 1997 am Standort Mammendorf fördert. Der Steinbruch liegt in der Vulkanitserie des Flechtinger Höhenzuges und stellt damit eines der nördlichsten erschlossenen Hartgesteinsvorkommen in Deutschland dar. Produziert werden Edelsplitte und Edelbrechsande für den Asphalt und Betonstraßenbau, Gleisschotter, Wasserbausteine und Tragschichtgemische. So kommt der Andesit aus Mammendorf im gesamten Norden von Deutschland, aber auch in Holland und Belgien in verschiedensten Anwendungen zum Einsatz. Dorthin geht es dann entweder per Schiff – der Betrieb ist über eine eigene Schiffsverladeanlage an den Mittellandkanal angeschlossen – oder per Bahn.
Doch um an den Rohstoff zu kommen, der Qualitätskriterien wie einen außerordentlichen Schlagwert sowie eine hohe Polierresistenz erfüllt und sich durch eine Alkalikieselsäureresistenz auszeichnet, muss erst der Abraum aufgeladen werden. Damit war bislang ein Cat Kettenbagger 365C betraut – der 70-Tonner wurde durch das leichtere Modell ersetzt. Beim Cat 352F L wurde die Nomenklatur an sein wahres Einsatzgewicht angepasst. „Uns reicht die kleinere Maschine aus, die genauso leistungsfähig ist. Sie steht damit in einer Reihe von Baumaschinen, allesamt neueste Entwicklungen, die wie auch unser neuer Radlader, Cat 972M XE, Leistungsstärke verkörpern", macht Betriebsleiter Sascha Wienbrock deutlich.

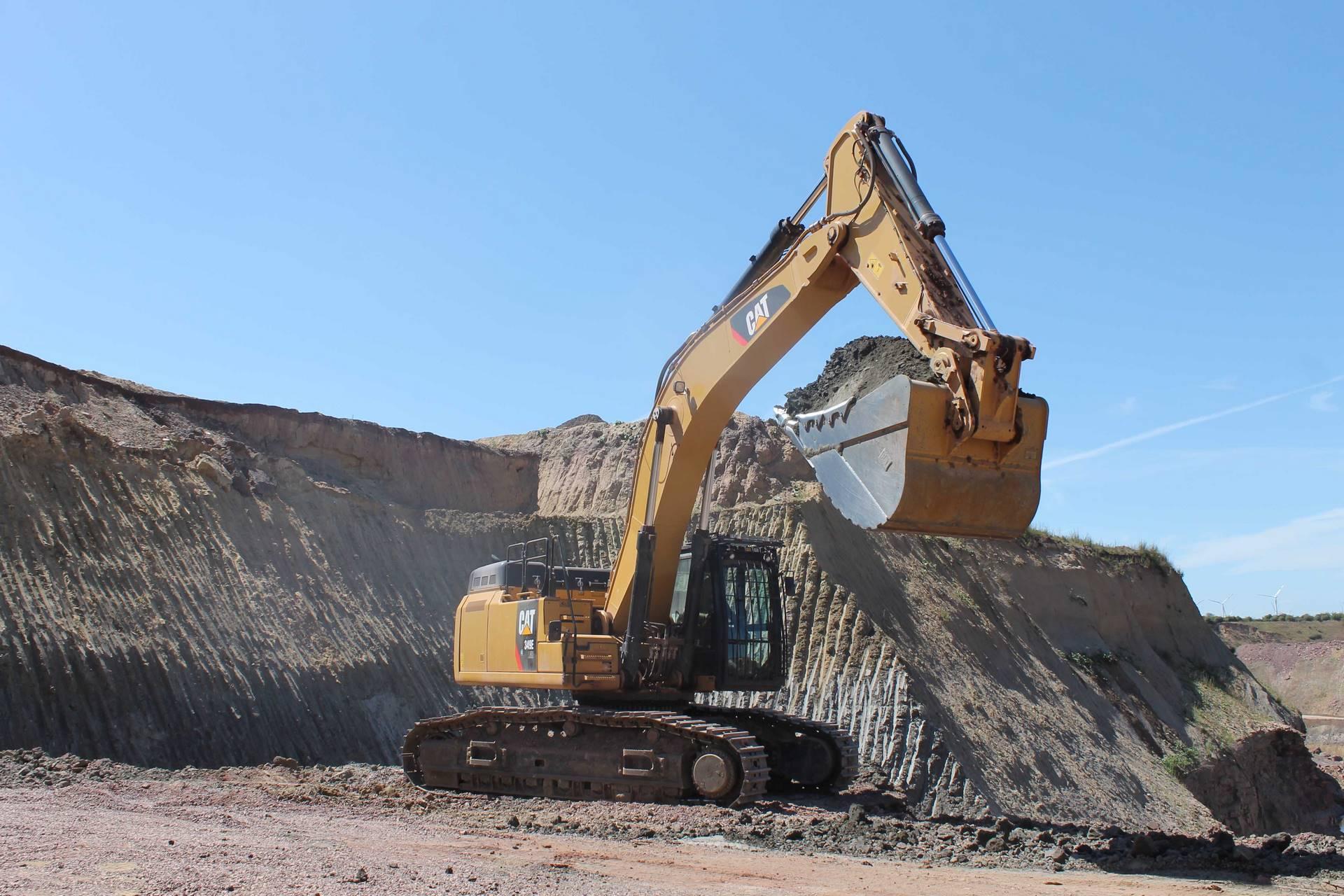

Jährlich fallen zwischen 500 000 und 600 000 Tonnen Geschiebemergel an, den das neue Arbeitsgerät abtragen muss
Was noch auf den 52-Tonnen-Bagger an Aufgaben zukommt: Er ist als Standby-Gerät geplant, wenn das Schlüsselgerät, der Cat Kettenbagger 374, der normalerweise das Verladen des Hartgesteins erledigt, zur Inspektion oder Reparatur muss. Um für den Produktionseinsatz gerüstet zu sein, wurde der Cat 352F L mit einem Zylinderschutz ausgestattet. Um bessere Leistung beim Handling des Hartgesteins zu erzielen und vor allem Massen bewegen zu können, kommt dem Betrieb die ME-Ausführung des Baggers gelegen – bei anderen Einsätzen mag ein längerer Ausleger Sinn machen, der bei diesem Gerät an Ausrüstung genauso möglich ist. Hinter ME (mass excavation) verbirgt sich ein 6,5 Meter langer Ausleger in Verbindung mit einem drei Meter langen Stiel. Aufgrund der speziellen Ausleger- Geometrie erzielt die Maschine eine größere Grabkraft als bei einem konventionellen Ausleger und ein höheres Aushubvermögen – so wie es der Einsatz bei der Cronenberger Steinindustrie erfordert.
Ein Blick auf den Oberwagen zeigt, dass sich das Bagger-Design der Neumaschine nicht gravierend verändert hat. Anders ist es jedoch bei der Hydraulik. Die Hauptkomponenten liegen nun näher beieinander – mit dem Ergebnis: Schläuche und Leitungen fallen kürzer aus, was Reibung und Druckverluste senken soll. Eine weitere Konsequenz ist, dass Hydraulikventile nun feinfühliger auf die Steuerbefehle der Joysticks reagieren sollen – daraus sollen dann gleichmäßiges und somit geschmeidiges Arbeiten folgen. Der maximale Durchfluss beträgt laut Hersteller 770 l/min bei einem maximalen Druck von 350 bar.
Diese Werte sollen im Durchschnitt zu einer erhöhten Hubkraft beitragen, die aufgrund der hohen Standfestigkeit über die Front und Seite eingesetzt werden kann. Das zeigt sich dann, wenn der Cat 352F L den Abraum auf die Skw-Flotte Cat 769, Cat 773 und Cat 775 sowie Dumper und Vierachser verlädt, der dann entsprechend für die Rekultivierung eingesetzt wird. „Angesichts der Jahresproduktion von rund einer Million Tonnen an Rohstoff fallen zwischen 500 000 und 600 000 Tonnen Geschiebemergel an, der aufgeladen, abgefahren und eingebaut werden muss. Da kommt ganz schön was an Masse zusammen", so der Betriebsleiter. Vor allem, wenn man bedenkt, dass alleine die Tageskapazität über 6 000 Tonnen in der Spitze betragen kann.

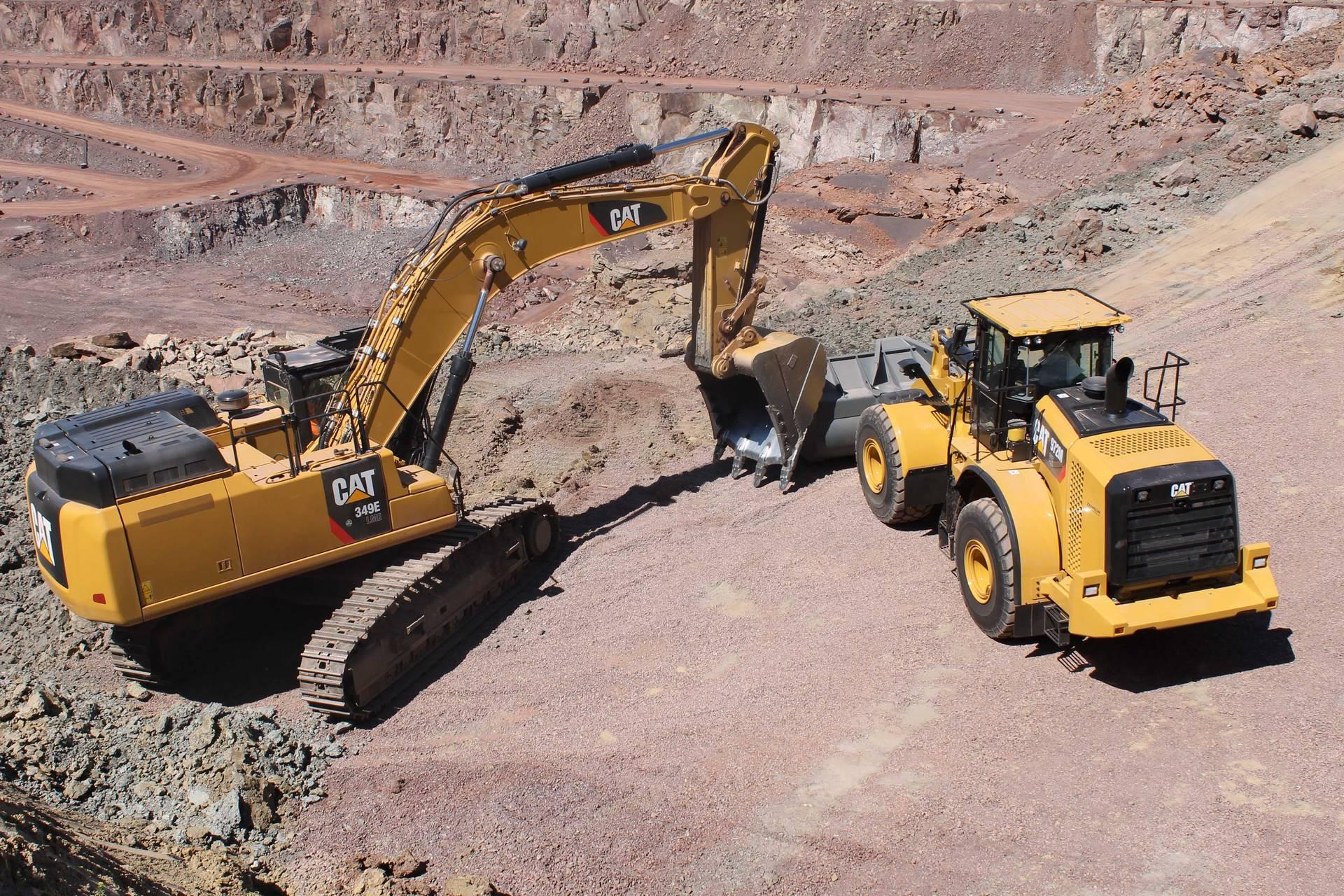

Leistungsstark im Doppelpack: Während der Kettenbagger im Abraum eingesetzt wird, übernimmt der Radlader die Rückverladung
Entwicklungsingenieure von Caterpillar begleiteten den Testeinsatz kontinuierlich vor Ort, um noch Feinjustierungen vornehmen zu können, bis der Bagger die Serienreife erhielt. Bis der neue Kettenbagger den Ansprüchen der Praxis genügt, galt es ein Field-Follow-Programm zu absolvieren. So waren auch die drei Stammfahrer des Cat 352F L gefordert, ihren zukünftigen Arbeitsplatz hinsichtlich Ergonomie zu beurteilen. Auffallend die Akustik: Im Zuge der neuen Serie wurde auch die Schallisolierung der Kabine überarbeitet. Beim 352F L konnte der Schalldruckpegel weiter gesenkt werden, was den Fahrern das Arbeiten komfortabler macht. Das Innengeräusch ging laut Hersteller um 4dB gegenüber dem Cat 349E L auf 69 dB(A) zurück. Und optisch machen sich vor allem die Halogenscheinwerfer bemerkbar, wenn die Sicht im Schichtbetrieb in der Dämmerung erschwert wird. „Das Kriterium, das an erster Stelle steht, ist der Spritverbrauch, den wir uns ganz genau angeschaut haben", verdeutlichte Sascha Wienbrock, der Betriebsleiter. Auch hier konnte der neue Bagger überzeugen, der nun laut Hersteller die aktuelle Emissionsnorm Stufe IV erfüllt.
