Probleme Drehantrieb | Ersatzteildimensionen?

[karmann1991 0]

Hallo zusammen,

ich bin neu hier im Forum, habe schon die Suche bemüht und einiges gelesen, leider aber nicht mein Problem gefunden.



Ich besitze einen Schaeff HR12

FZ.-IDENT-NR.: 355/6724

Baujahr: 2000



Zum Problem:

Der Drehantrieb des Baggers hat die Funktion verloren, alle restlichen Kinematiken und auch der Antrieb hatten noch volle Kraft.

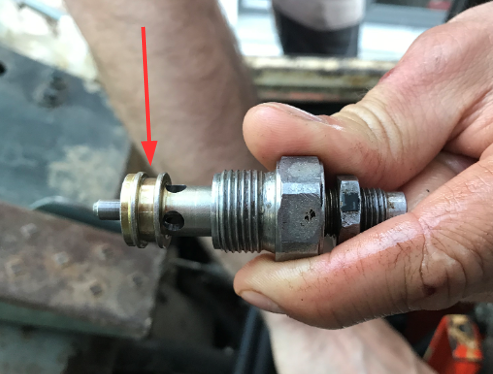

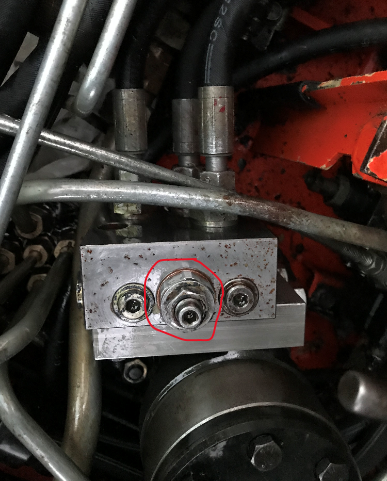

Bei der Fehlersuche bin ich auf des Ventil (5163627106) am Drehantrieb gekommen und habe die Einstellschraube mit Schieber zerlegt.

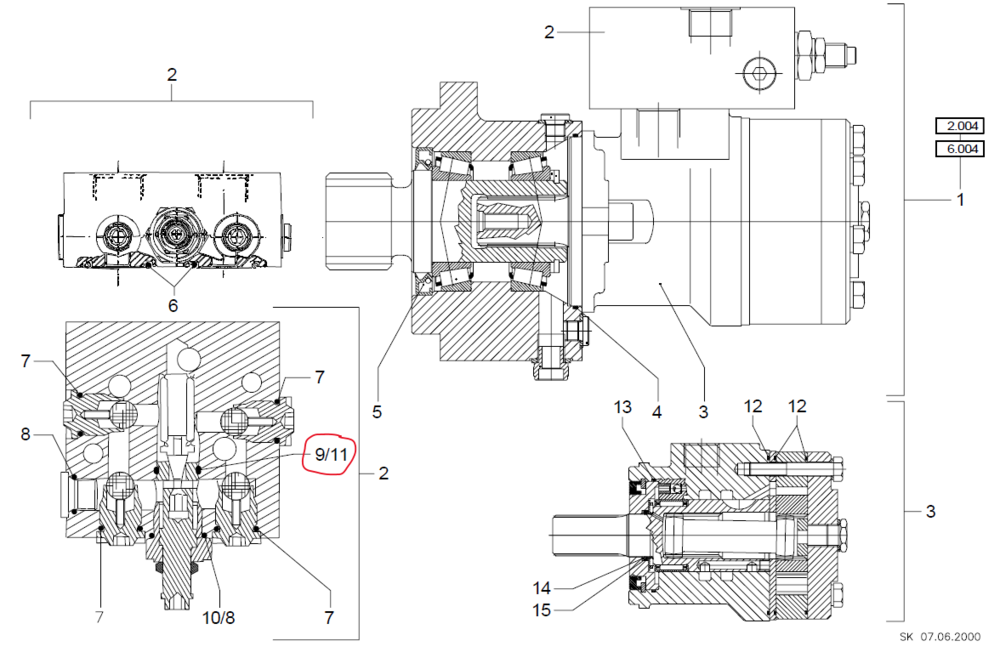

Die Dichtung und der O-Ring (9 und 11 in der Schnittdarstellung) waren defekt.

Ich konnte beide Teilenummern auffinden, diese sind:

Dichtung             5163627115

O-Ring                 5163627113

Beide Teile sind jedoch über den Schaeff Vertrieb jedoch nicht mehr erhältlioch und ich müsste einen kopletten Dichtsatz (5163627130) bestellen was mich ca. 180€ kosten würde.

Nun zu meiner eigentlichen Frage, kennt einer von euch die genauen Dimensionen der Dichtung und des O-Rings bzw. evtl. sogar eine Teilenummer die vergleichbar ist und es noch zu kaufen gibt?

Ich hoffe es kann jemand helfen.

Grüße Karmann1991

bearbeitet 24. April 2020 von karmann1991

[schnädderle 470]

Da würde ich selber was basteln.....

Innendurchmesser vom O-Ring ist bekannt (Nut),Aussendurchmesser ebenfalls (Steg vor/nach der Nut) .

Aussendurchmesser minus Innenrurchmesser=Schnurdicke des O-Ringes plus 0,8mm,,das ist die Vorspannung,die ein O-Ring haben sollte,dass er gut abdichtet.

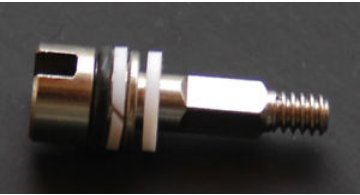

In der Nut vor und hinter dem O-Ring einen Teflonring als Stützring  einsetzen,dass der O-Ring ne Auflagefläche hat.

Wenn kein Teflon zur Hand,kann man zur Not aus nem biegsamen Plastikteil mit dem Locheisen solche Ringe Rauskloppen,diese dann auftrennen und einlegen.



bearbeitet 24. April 2020 von schnädderle
