Hitachi ex30-2 defekter Schwenkmotor ? Hydraulikplan

Recommended Posts

MichaelH

Hallo,

Ich besitzte einen Hitachi ex 30-2 BJ96 der mich derzeit zur Verzweiflung treibt.ūüė°

Während des letzten Betriebes trat folgendes Problem auf :

Stielzylinder fährt bei leichter Betätigung unkontrollierbar ein (Stiel aus) gegen Druck,   nahezu zeitgleich nur noch extrem langsames schwenken möglich, keine sofortige "Sperrwirkung" des Schwenkmotors.

Daraufhin festgestellt das der vorgesteuerte Hydraukikschieber des Stiels klemmt.

Steuerblock ausgebaut Schieber f√ľr Stiel "g√§ngig"¬† gemacht, nahezu keine Macke/ Grat zu erkennen.

Alle anderen Schieber kontrolliert.

Steuerblock wieder eingebaut....

Stiel "läuft", alles andere auch gut, nur die Schwenkprobleme sind noch vorhanden.

Daraufhin auf defekt im linken¬† "Joystick" gehofft, Vorsteuerleitungen f√ľr schwenken auf rechts (Ausleger) und andersrum gelegt, leider nix gebracht. Somit defekt im Vorsteuerkreis ausgeschlossen.

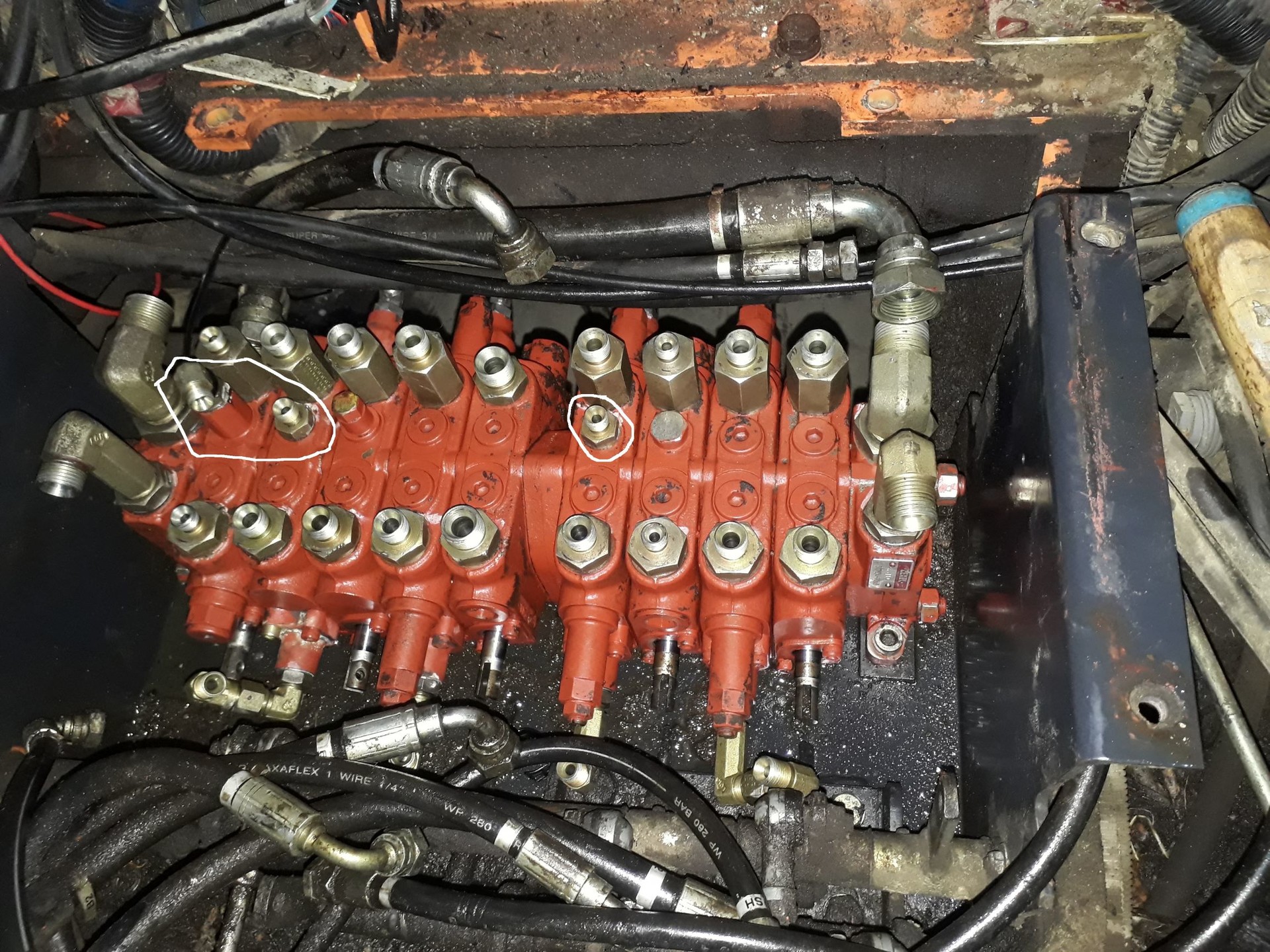

W√ľrde jetzt als n√§chstes den Schwenkmotor an ein anderes "steuerger√§t" anschlie√üen, um sicher zu gehen das der Schwenkmotor defekt ist,¬† habe nur leider keine Ahnung wof√ľr die kleinen wei√ü eingekreisten Leitungen sind. Im Werkstatthandbuch ist da leider auch nichts zu finden.

Hat jemand nen Hydraulikplan, oder kann mir so sagen wof√ľr die Leitungen "gut" sind.

Der Schwenkmotor hängt an dem 2. Steuergerät von links. (Das 1. vorgesteuerte von links)

Komplett andere Ideen ?

MfG

Michael












Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Atlas Nordhessen

Hi,

ich mir doch mal ne Mail mit der Fahrgestellnummer. Dann schaue ich morgen mal ob ich etwas f√ľr dich auftreiben kann.

daniel.baumbach@atlas-nordhessen.de

Share this post


Link to post
Share on other sites
Lucasj

Hast du eine M√∂glichkeit den schwenkdruck zu messen ? Wie sah denn der Schwenkschieber bei der Demontage aus ? War dieser leichtg√§ngig? ¬†Eventuell hast du aber auch Probleme damit das die sekund√§rventile von der Sektion oder vom Schwenkmotor offen stehen ! ¬†Macht er denn beim schwenken Ger√§usche ? Wennn die Anschl√ľsse passen leg doch mal von einer anderen Sektion seid hochdruckschl√§uche auf den schwenkmotor¬†

Share this post


Link to post
Share on other sites
MichaelH


On 19.3.2019 at 08:07, Lucasj schrieb:

Hast du eine M√∂glichkeit den schwenkdruck zu messen ? Wie sah denn der Schwenkschieber bei der Demontage aus ? War dieser leichtg√§ngig? ¬†Eventuell hast du aber auch Probleme damit das die sekund√§rventile von der Sektion oder vom Schwenkmotor offen stehen ! ¬†Macht er denn beim schwenken Ger√§usche ? Wennn die Anschl√ľsse passen leg doch mal von einer anderen Sektion seid hochdruckschl√§uche auf den schwenkmotor¬†

Hallo,

Sorry das ich mich noch nicht wieder gemeldet habe.

Schwenkschieber war bei Demontage leichtgängig, alles ok.

Habe die Hochdruckschäuche vom Schwenkmotor auf einen mechanischen Steuerschieber (rechte Kette) gelegt und umgekehrt.

Erkenntnis:

Rechte Kette l√§uft √ľber "schwenkschieber" normal.

Schwenkmotor l√§uft wie vorher extrem langsam, l√§uft aber √ľberhaupt erst an, wenn Schwenkschieber bet√§tigt wurde, d.h. er √∂ffnet irgend ein Ventil √ľber die Vorsteuerleitungen.






Share this post


Link to post
Share on other sites
Lucasj

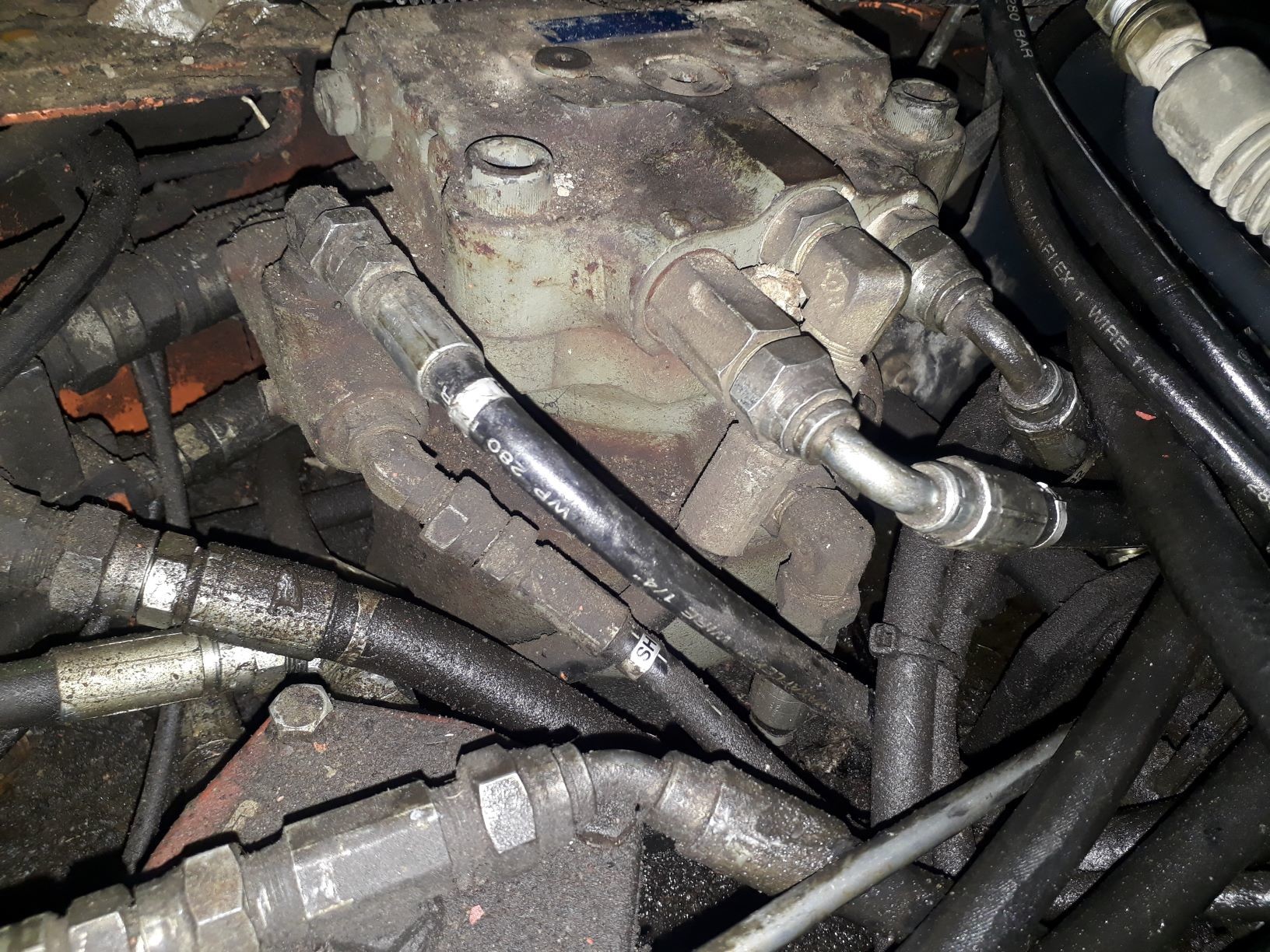

Das sagt uns schonmal das die steuerblockseite gut funktioniert . Wichtig wäre den Schwenkdruck zu messen wenn du gegen etwas gegen schwenkst .ich sehe auf deinen schwenkmotor zwei imbustopfen die zum messen da sein sollten. Das Ventil was erstbetötigt wird ist höchstwahrscheinlich die Schwenkbremse die du erst mit vorsteuerdruck öffnest. Es ist ja auch möglich das etwas im planetengetriebe schwergänig geht .
