Schaeff HR16 Hydraulikproblem

Recommended Posts

autofitalican
On 27.2.2019 at 08:32, Sir Quickly schrieb:

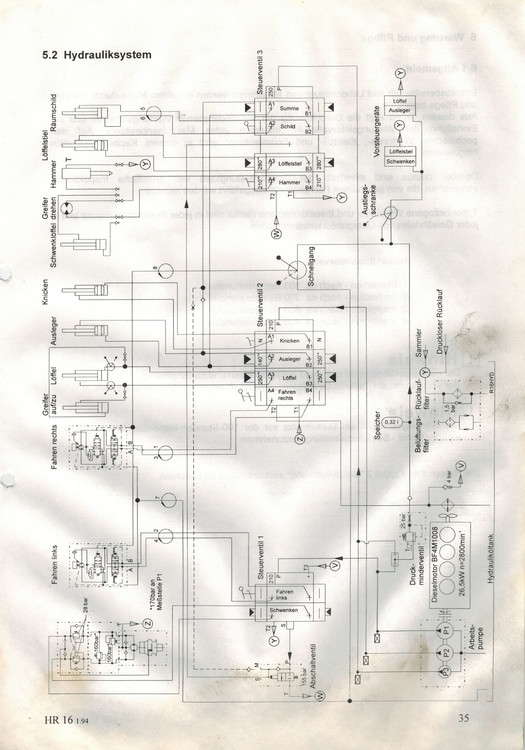

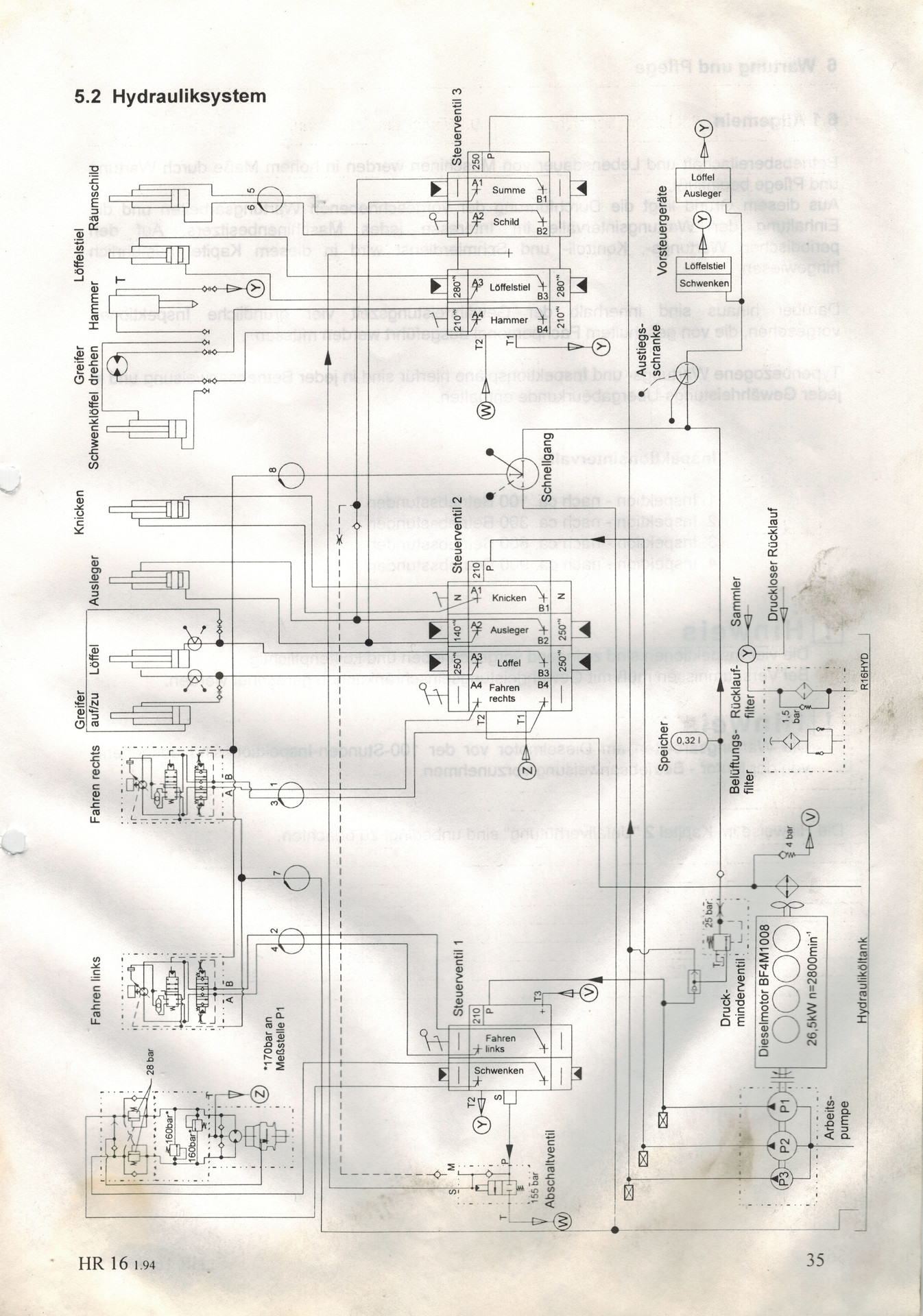

Hier ein Auszug aus meinem HR16 Handbuch.

Mehr hab ich leider nicht - ich hoffe, dass es trotzdem weiterhilft.

Bildquelle: Schaeff HR16 Handbuch

Mfg. Tom










Vielen lieben Dank! Wir versuchen unser Glück mal damit und dann melde ich mich wieder :)

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Sir Quickly

Sehr gerne!

Krich ich auch mal einen Klick auf den "gefällt mir" Button ...? :)

  • Like 3

Share this post


Link to post
Share on other sites
Lucasj
On 18.2.2019 at 09:38, autofitalican schrieb:

Vordruck wurde von Zeppelin geprüft (alle drei Pumpen durchschnittlich 260 Bar). Laut Zeppelin ist der Steuerblock defekt.

Bei meinen eigenen Recherchen habe ich nichts finden können, was dies bestätigen würde. Was meint ihr, kann das möglich sein?

Wenn ja, weiß einer, wie ich an so einen Steuerblock (s. Fotos) komme? Hat eventuell sogar jemand hier einen zu verkaufen?





Liebe Grüße!











WhatsApp Image 2019-02-18 at 08.24.08(1).jpeg

WhatsApp Image 2019-02-18 at 08.24.08.jpeg

WhatsApp Image 2019-02-18 at 08.24.09.jpeg

Ich habe mich ja jetzt lange heraus gehalten aber wieso kann man bei dieser Fehlersuche nicht systematisch vorgehen . Ich verstehe nicht wieso immer voreilige Entscheidungen getroffen werden obwohl nicht klar ist was defekt ist . Wenn man Sagt das der steuerblock defekt ist und alle drücke i.o sind dann hat doch sicher Zeppelin die drücke an den vorsteuerkappen gemessen oder ? . Ich würde vorschlagen du misst mal den Vorsteuerdruck und parallel den Druck an den Kappen dann hast du nämlich ein Delta P (x) so man dann weitere Aussagen treffen kann . Den druckspeicher kannst du ja kontrollieren indem du das Gerät mit abgestellten arm ca 1 Meter in der Luft ausstellt und dann versucht ihn mit eingeschalteter Zündung abzusenken . Funktioniert es nicht ist er defekt . Parallel zur Messung mit dem Vorsteuerdruck würde ich an deiner Stelle den jewaligen pumpen Druck der Funktion messen .

  • Like 3

Share this post


Link to post
Share on other sites
Hermann Steil
vor 55 Minuten, Lucasj schrieb:

Ich habe mich ja jetzt lange heraus gehalten aber wieso kann man bei dieser Fehlersuche nicht systematisch vorgehen . Ich verstehe nicht wieso immer voreilige Entscheidungen getroffen werden obwohl nicht klar ist was defekt ist . Wenn man Sagt das der steuerblock defekt ist und alle drücke i.o sind dann hat doch sicher Zeppelin die drücke an den vorsteuerkappen gemessen oder ? . Ich würde vorschlagen du misst mal den Vorsteuerdruck und parallel den Druck an den Kappen dann hast du nämlich ein Delta P (x) so man dann weitere Aussagen treffen kann . Den druckspeicher kannst du ja kontrollieren indem du das Gerät mit abgestellten arm ca 1 Meter in der Luft ausstellt und dann versucht ihn mit eingeschalteter Zündung abzusenken . Funktioniert es nicht ist er defekt . Parallel zur Messung mit dem Vorsteuerdruck würde ich an deiner Stelle den jewaligen pumpen Druck der Funktion messen .

dem kann ich mich nur anschließen , sehr oft werden die Steuerblöcke weggeworfen , obwohl vielleicht nur die Feder im Überdruckventil gebrochen ist .

Gruß

  • Like 3

Share this post


Link to post
Share on other sites
autofitalican

An der Hydraulik sind wir nach wie vor noch dran. Erneuern gerade systematisch das Hydrauliksystem.  Die ''Gefällt-Mir"-Button hole ich gleich nach :D

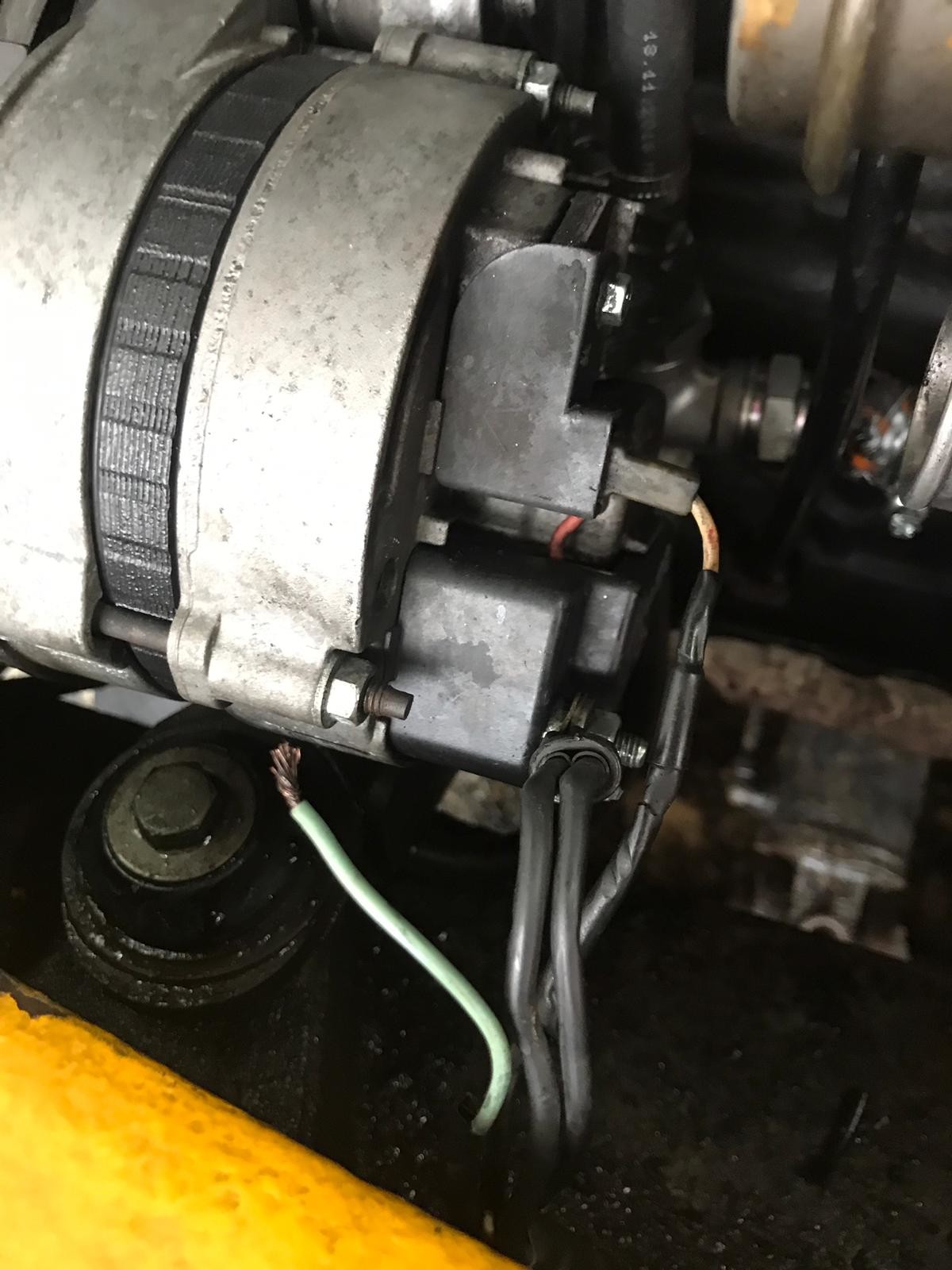

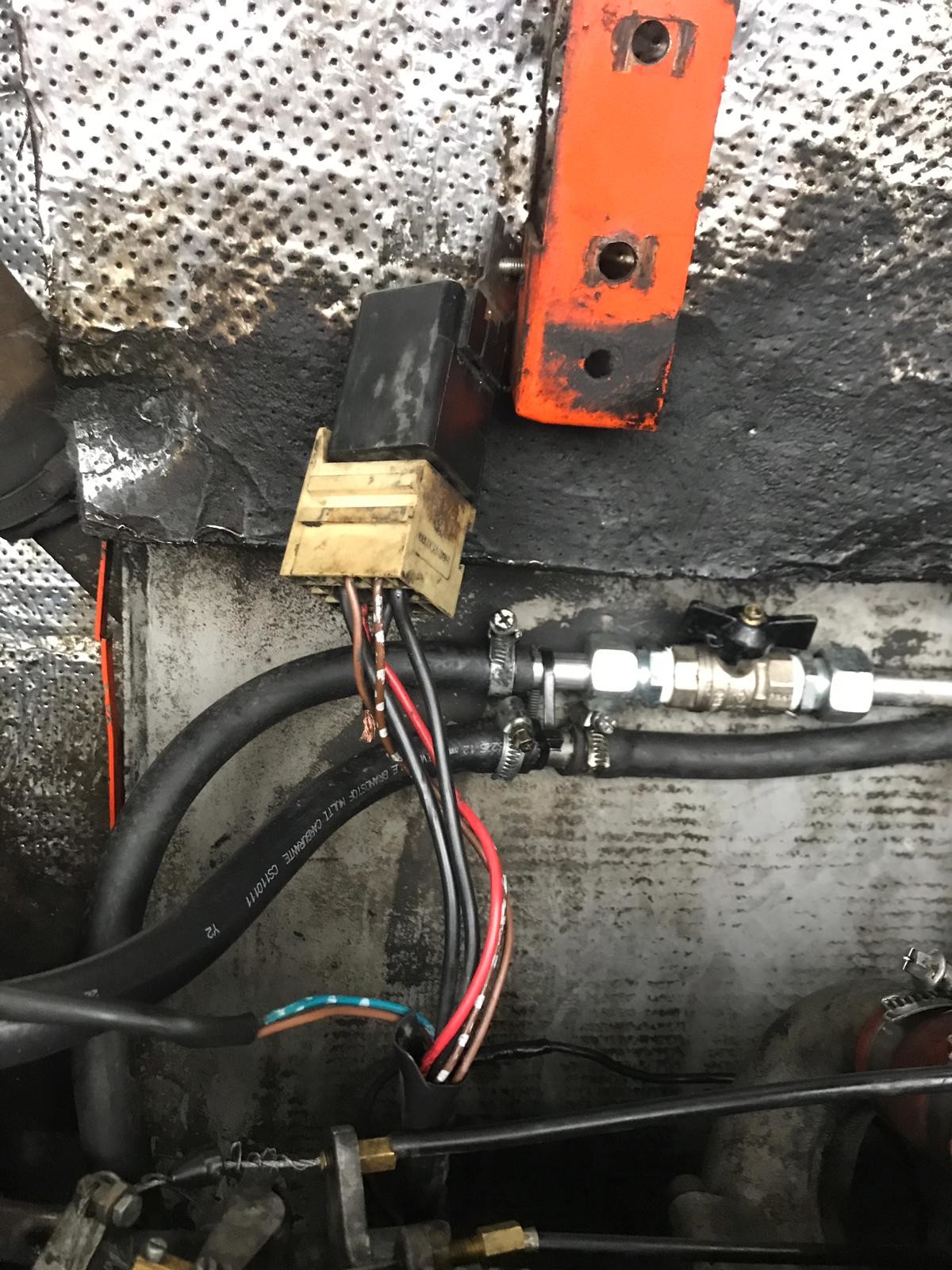

Währenddessen sind wir nun auf der Suche nach einen Elektronikplan, in dem ersichtlich ist wie die Kabel zu dem abgebildeten Relais verlaufen.
