Stefan

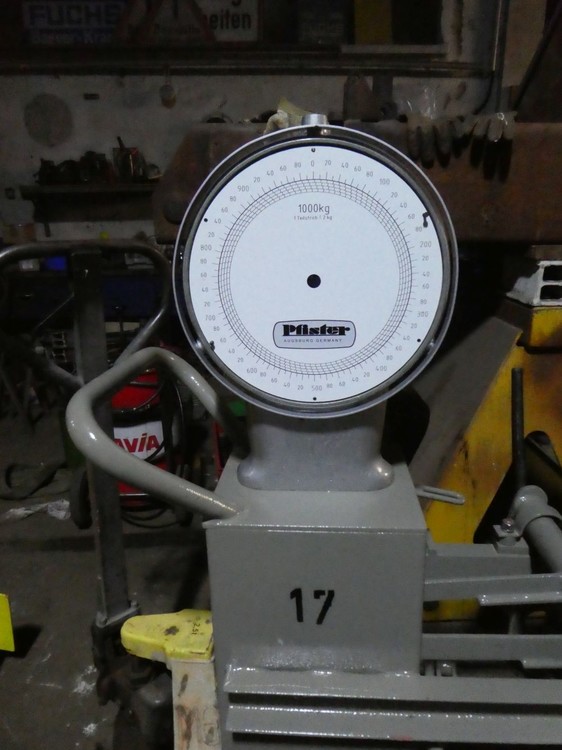

nach der Probemontage sieht das Ganze so aus:




Langsam bekommt die Waage ihr Gesicht

  • Like 1

Share this post


Link to post
Share on other sites

Registriere dich um diese Anzeige nicht mehr zu sehen.

Timo

Saubere Arbeit Stefan, schön mal wieder was aus euern heiligen Hallen zu sehen :bagger::caterpillar2:

Share this post


Link to post
Share on other sites
Stefan
On 27.1.2019 at 23:39, Timo schrieb:

Saubere Arbeit Stefan, schön mal wieder was aus euern heiligen Hallen zu sehen :bagger::caterpillar2:

Danke! Ich hab mir vorgenommen, mal wieder mehr zu berichten. Immerhin läuft gerade eine ganze Menge bei uns. Nun aber zum Update in Sachen Waage:

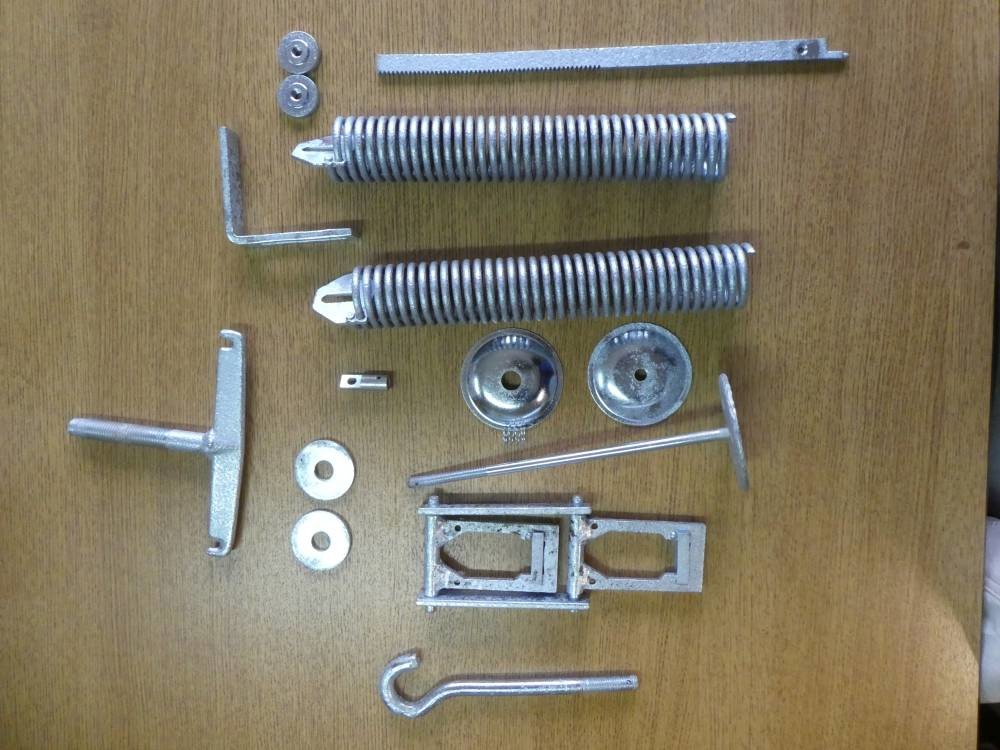

Die Innereien sind mittlerweile vom Galvanisieren zurück:

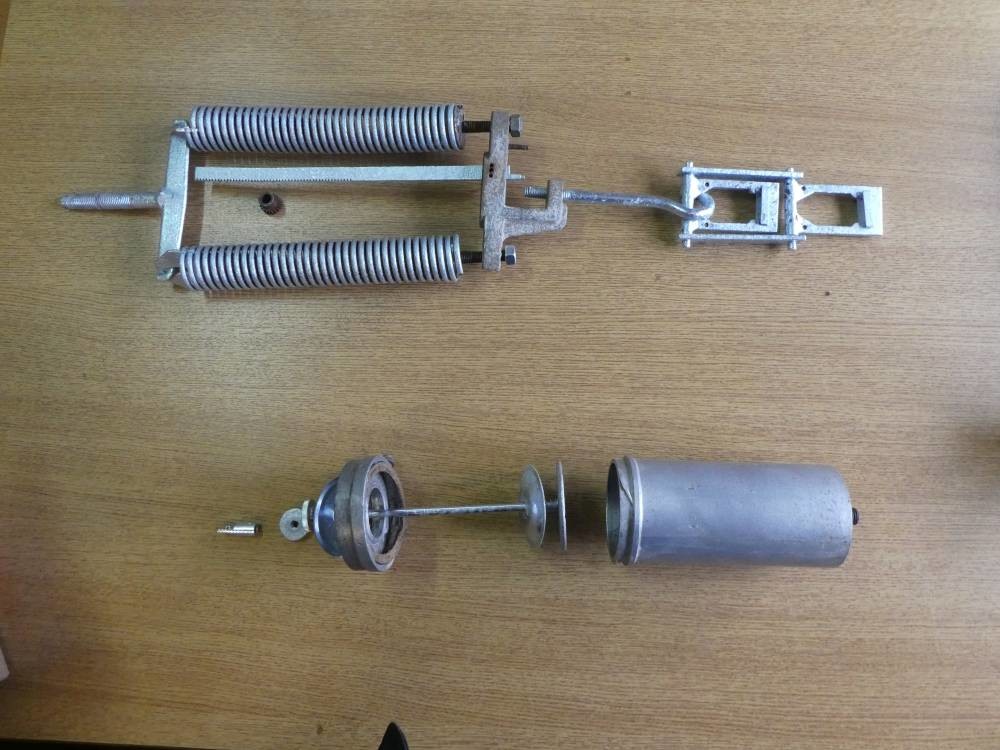

Was man sonst nicht sieht wurde hier einmal zusammengelegt. Oben sind die Innereien der Waage. Über die obere Aufhängung werden die beiden Federn gespannt und damit die Waage justiert. an der unteren Aufhängung ist die Zahnstange befestigt, welche über das Ritzel auf die Zeigerwelle wirkt. an der Unteren Aufhängung sind die Schaukeln montiert, auf welcher die Wiegebalken aufliegen.
Unten ist der Öldämpfer zerlegt.

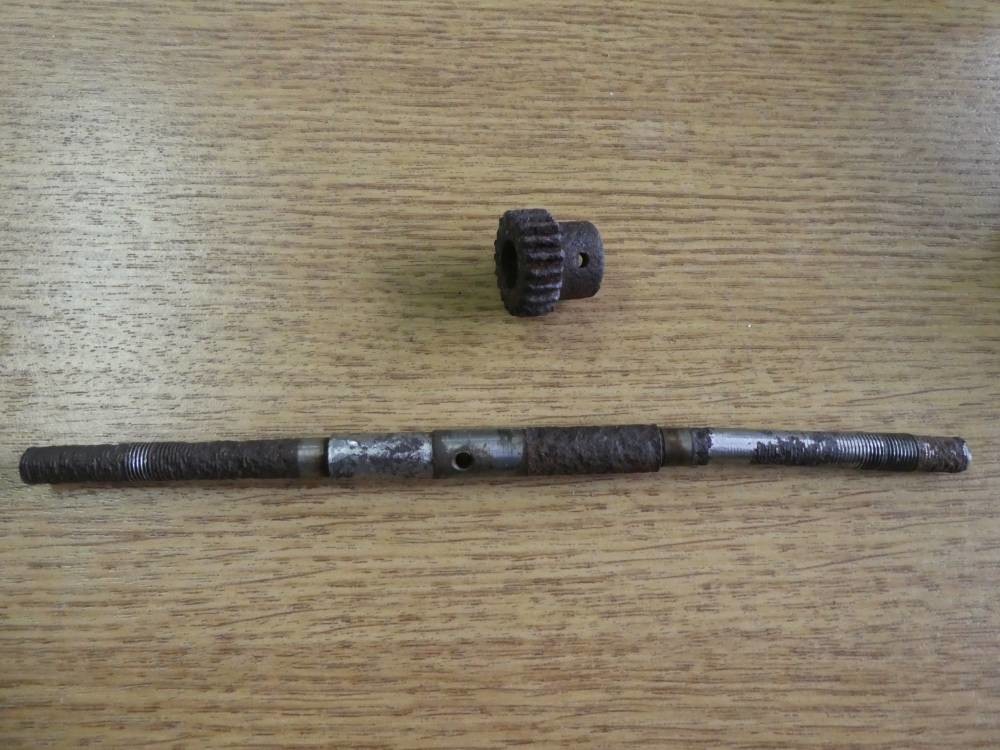

Und hier noch Arbeit für die mechanische Werkstatt. Die Zeigerwelle ist unbrauchbar. Das Ritzel ist mittlerweile überholt. Aber dann fehlen noch ein paar Kleinteile. Die werden über das Wochenende gebaut.




  • Like 1

Share this post


Link to post
Share on other sites
Stefan

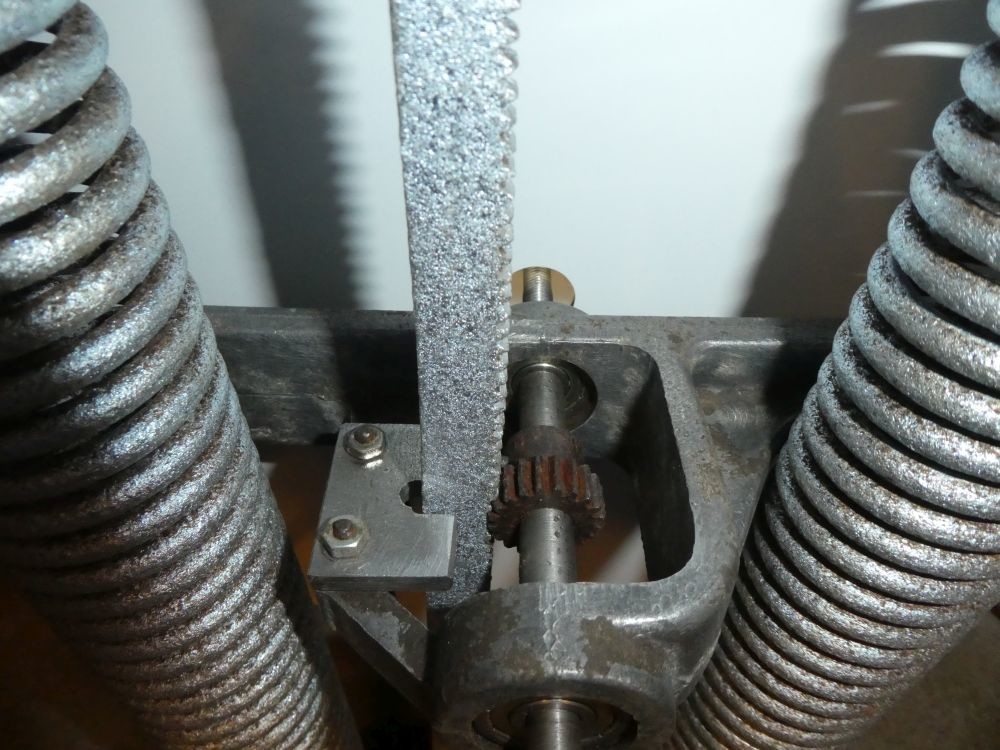

wenn's in den Fingern juckt - geht's ab in die mechanische Werkstatt. Die Zeigerachse gedreht und die Führungsplatte für die Zahnstange angefertigt. Gebohrt, gesägt und gefeilt wie seinerzeit in der Lehrwerkstatt. Das Ergebnis sieht so aus:

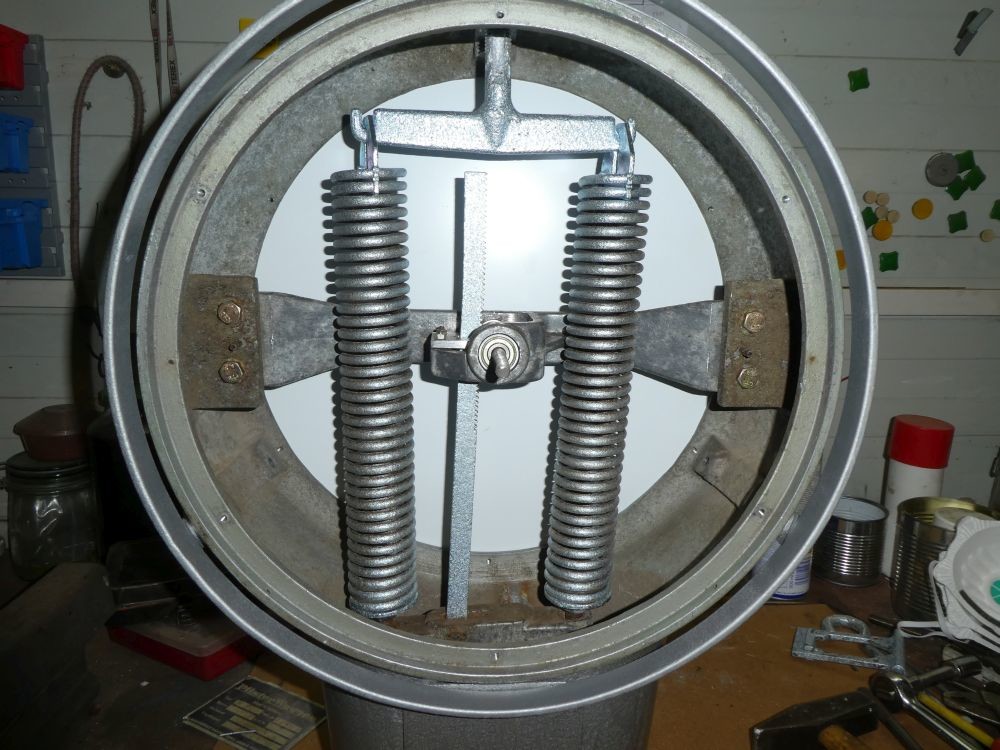

und die ganze Waage von innen:


die zweite Skala ist mittlerweile auch eingetroffen und wartet auf den Einbau. Da muß aber erst alles fertig sein.

  • Like 2

Share this post


Link to post
Share on other sites
Peter&Nicole

Hallo

und gerade die vielen kleine Dinge brauchen auch ihre Zeit..........       Klasse arbeit :bagger:
