Doosan DX420LC-5, DX490LC-5 und DX530LC-5 mit Stufe IV


Bauforum24

Recommended Posts

Die neuen Doosan-Modelle DX420LC-5, DX490LC-5 und DX530LC-5 für den 40-50-t-Bereich sind die größten Stufe IV-konformen Kettenbagger von Doosan. Das Betriebsgewicht der Modelle DX420LC-5 und DX490LC-5 hat sich um 700 kg bzw. 500 kg erhöht. Der neue DX530LC-5 ist in Sachen Gewicht gleich geblieben. Die Hubkräfte sollen sich bei allen drei Modellen um durchschnittlich 5% erhöht haben; eine Ausnahme bildet der DX530LC-5, dessen Hubkraft laut Doosan über die Seite um 12 % erhöht wurde.

-
Bauforum24 News, Artikel und Informationen Bauforum24 Artikel (06.02.2015): Doosan DX340LC-5 und DX380LC-5 - neue Kettenbagger mit Stufe IV
-

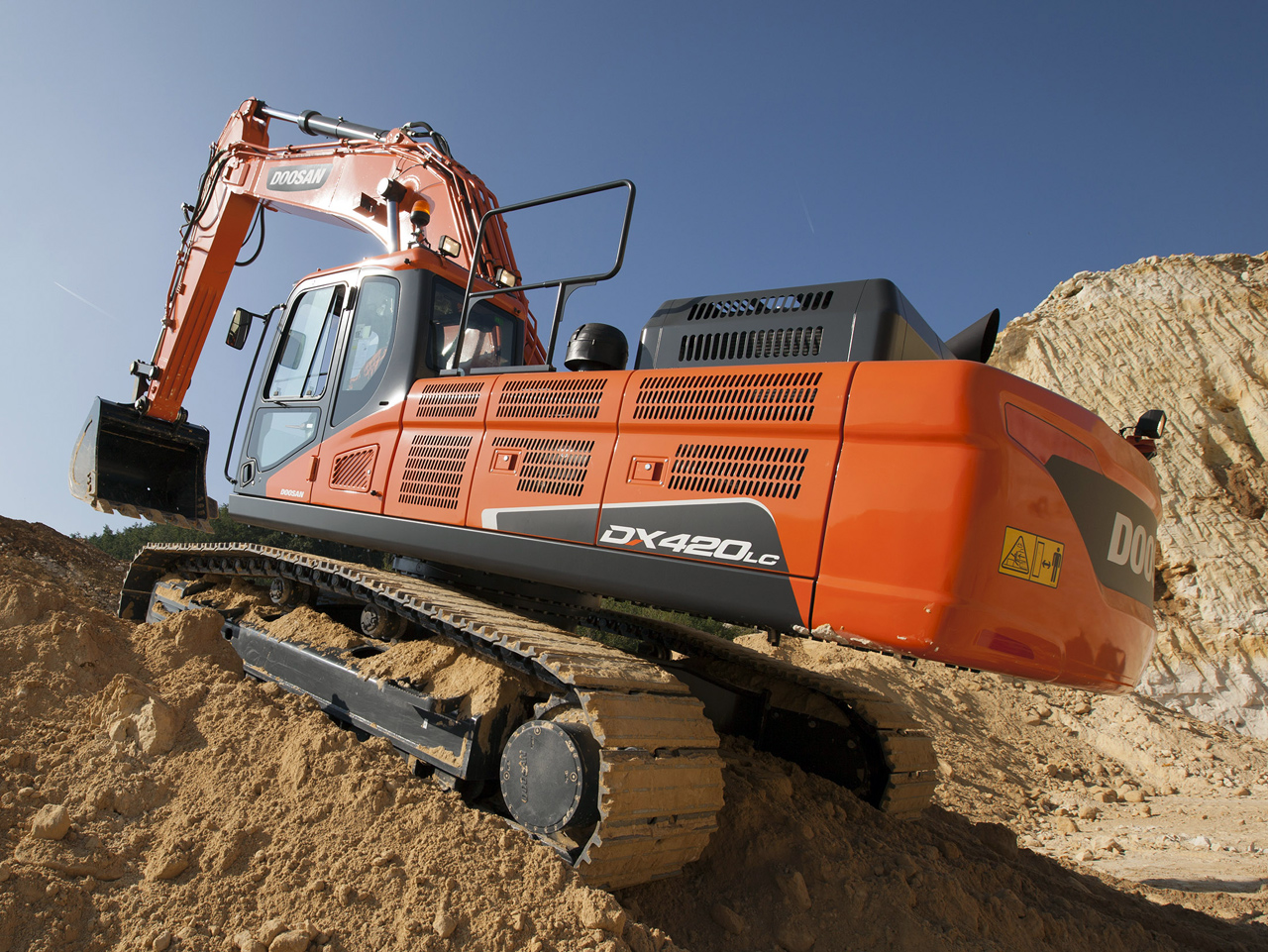

Der DX420LC-5 ist der 42-Tonnen-Bagger der neusten Generation von Doosan

Das neue 42-Tonnen-Modell DX420LC-5 wird vom Scania-Dieselmotor DC13 angetrieben, der bei 1800 U/min eine Leistung von 257 kW liefert. Die Modelle DX490LC-5 und DX530LC-5 werden vom Scania-Dieselmotor DC13 angetrieben, der bei 1800 U/min eine Leistung von 283 kW liefert. Die Motoren erfüllen mit den Nachbehandlungsverfahren Abgasrückführung (EGR) und selektiver katalytischer Reduktion (SCR) die Abgasnorm Stufe IV, ohne dass ein Dieselrußpartikelfilter (DPF) erforderlich ist.

Scania Motoren sind bekannt für ihre hervorragende Kraftstoffeffizienz, Zuverlässigkeit sowie lange Lebensdauer und verbinden eine hohe Leistung mit hohem Drehmoment bei niedrigen Drehzahlen. Die neuen Scania-Motoren der Modelle DX420LC-5 bis DX530LC-5 arbeiten bei der sehr viel niedrigeren Motordrehzahl von 1800 U/min im Vergleich zu 2000 U/min bei den Stage IIIB-Modellen, was zu einer erheblichen Kraftstoffeinsparung führt (Werkstests ergaben durchschnittlich 5 % bei allen drei Modellen). Darüber hinaus hat die Umstellung auf den Scania-Dieselmotor DC13 im Baggermodell DX420LC-5 zu einer Drehmomenterhöhung von 11 % geführt. Zusätzlich hat Doosan einen Luftmengenmesser (MAF-Sensor) und eine Motorbremse verbaut.

Weitere Leistungsmerkmale der Scania-Motoren sind ein Kraftstoffdoppelfilter und ein Wasserabscheidersystem. Beide Filter besitzen standardmäßig eine Heizfunktion zur Gewährleistung eines besseren Kaltstartverhaltens.

Die Bagger verfügen über eine automatische Motorvorwärmvorrichtung mit Glühkerze, die in der Wintersaison den Kaltstart erleichtert. Der Motorkühlwasservorwärmer gewährleistet, dass der Motor und andere Baugruppen bei Temperaturen unter -20 °C ordnungsgemäß angelassen werden können und arbeiten.

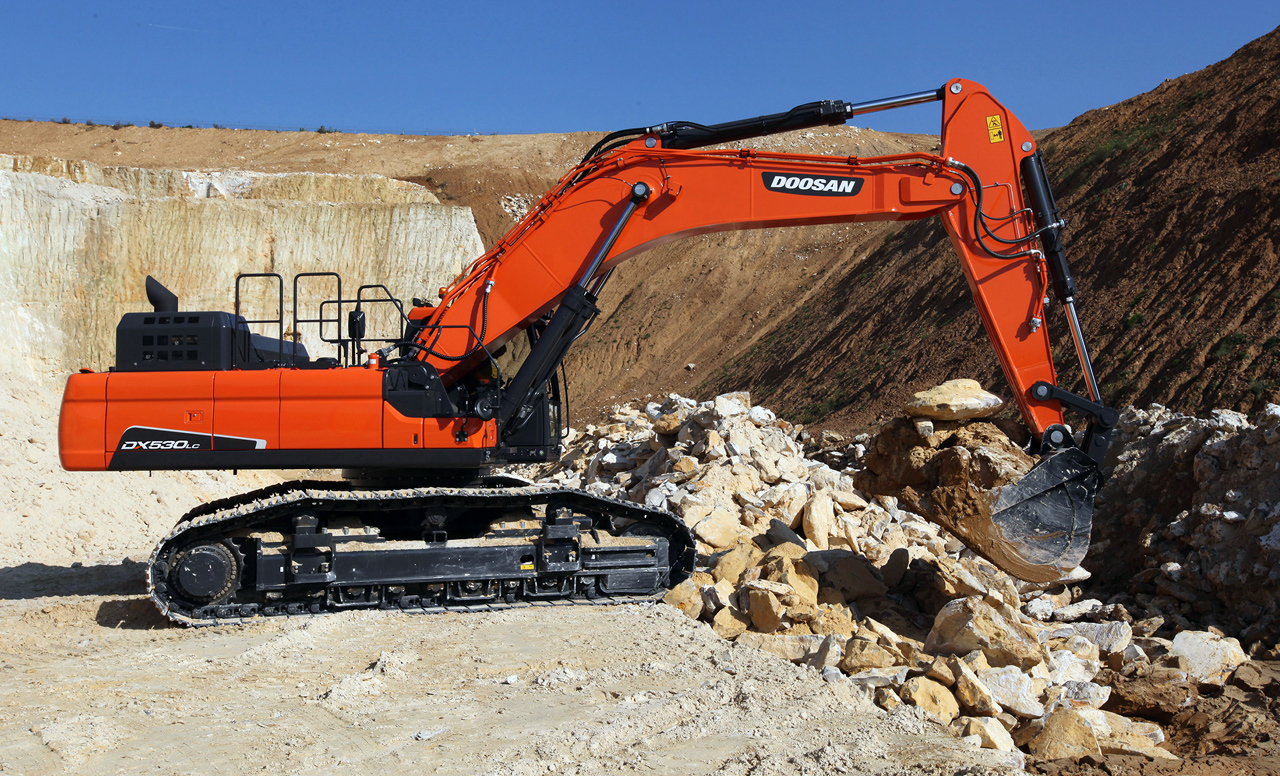

Der Doosan DX530LC-5 kommt auch mit größeren Knäppern spielend leicht zurecht

Gemeinsam mit den Scania-Motoren hat Doosan bei den neuen Modellen DX420LC-5 und DX530LC-5 eine Reihe von Maßnahmen realisiert, die im Vergleich zum Vorgängermodell insgesamt eine Kraftstoffersparnis von 6 % bis 13 % erzielen sollen.

Hierzu zählt beispielsweise der neue Tageszähler-Bildschirm, mit dessen Hilfe der Kraftstoffverbrauch täglich (oder über einen gewünschten Zeitraum hinweg) direkt über das Bedienfeld überprüft werden kann und eine neue automatische Abschaltfunktion, die den Motor nach einer voreingestellten Zeit im Leerlauf (von 3 bis 60 Minuten konfigurierbar) abschaltet. Hinzu kommt das System Smart Power Control (SPC), das speziell von Doosan entwickelt wurde.

Das SPC-System überwacht die Motor- & Pumpenleistung und begrenzt unnötige Ausgangsleistungen, je nachdem, ob die zu verrichtende Arbeit schwer oder leicht ist. Tests im Vergleich zu Maschinen der vorherigen Generation erzielten durch das SPC-System Kraftstoffeinsparungen von bis zu 5 %. SPC ist in allen vier Arbeitsmodi (E, S, P, P+) verwendbar.

Die Modelle DX420LC-5, DX490LC-5 und DX530LC-5 besitzen ein optimiertes Kühlsystem, bei dem Kühler und Ölkühler getrennt sind. Für den Ölkühler gibt es eine Lüfterantriebspumpe am Motor und einen Lüftermotor. Der Lüfter des Kühlers wird direkt von der Motorwelle angetrieben.

Die Bagger Bagger besitzen eine Batteriekapazität von 2 * 100 Ah (ca. 1300 cca), die für das Anlassen des Motors bei kalten Witterungsbedingungen eine starke Leistung bietet. Die Lichtmaschine besitzt in der Serienausrüstung eine Kapazität von 100 A.

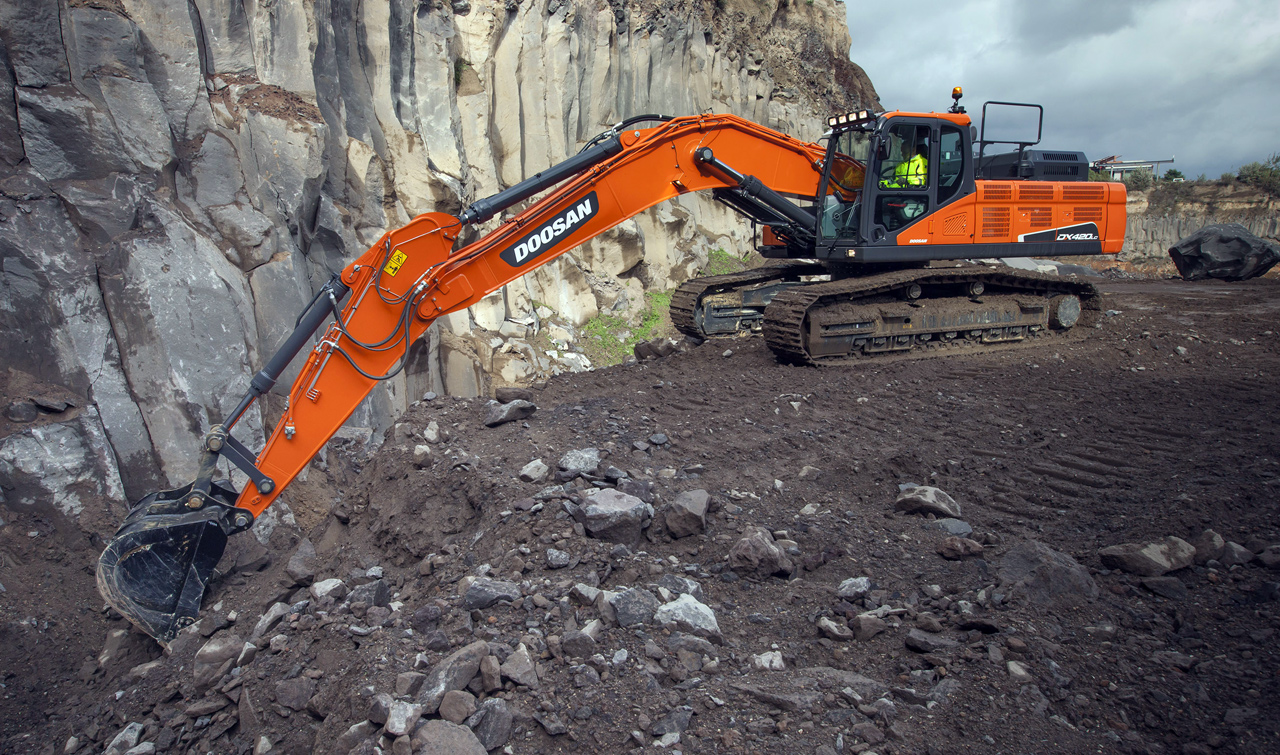

Der Doosan DX420LC-5 bietet eine maximale Grabreichweite von nahezu 11,5 Metern

Der DX420LC-5, DX490LC-5 und DX530LC-5 wird, wie alle neuen LC-5 Modelle mit mehr als 14 Tonnen, mit dem werkseitig vorinstallierten neuen drahtlosen CoreTMS Flotten-Managementsystem ausgeliefert.
Das neue CoreTMS-System wurde speziell für die Doosan-Baureihe entwickelt und liefert umfassende Informationen über die Leistungsdaten der Maschine über ein duales System (Satellit, GSM). Weil die Software im CoreTMS-S jetzt direkt mit dem EPOS-System des Doosan-Baggers kommunizieren kann, ist es in der Lage außerordentlich detaillierte Informationen zu liefern. Das CoreTMS-System ist auch als Kit zum Nachrüsten erhältlich und wird bei LC-5-Baggern mit einem kostenlosen 3-Jahres-Abonnement geliefert. Kunden bekommen ihren eigenen Account, sodass sie die Maschinen ihres Fuhrparkes mit dem System verwalten können.

Die neue Kabine des DX300LC-5 bietet einen hervorragenden Fahrkomfort und eine hohe Bedienerfreundlichkeit. So verfügt der Bagger über eine neue AdBlue-Anzeige und eine neue Expressmenüleiste, über die wichtige Funktionen schnell abrufbar sind. Der von Doosan-Baggern bekannte Jog-Shuttle-Schalter sowie ein neues System, mit dem Anbaugeräte entweder über Joystick oder ein Zweiwegepedal bedient werden können, sind ebenfalls mit an Bord. Das ist besonders nützlich, wenn Präzision gefragt ist ? der Fahrer behält mit dem Joystick die volle Kontrolle über den Bagger bei gleichzeitiger Steuerung der Anbaugeräte über das Zweiwegepedal.

Zur weiteren Maximierung der Widerstandsfähigkeit sind alle Modelle mit einem Luftvorfilter ausgestattet. Ein Ölwannenvorfilter ist als Sonderausrüstung erhältlich und entfernt Staub aus der Luftansaugung. Er empfiehlt sich für staubige Umgebungen wie z. B. bei Einsätzen in Steinbrüchen.

Befindet sich Wasser im Kraftstoff ertönt jetzt ein akustischer Alarm um dauerhafte Schäden am Motor zu vermeiden. Ignoriert der Fahrer diesen Alarm auch nach mehreren Warnungen, wird für Motor und Pumpe eine automatische Leistungsminderung eingeleitet.

Der Motor-Notabschalter wurde auf die Sitzseite verlegt, sodass er jetzt direkt vom Boden aus zugänglich ist und im Notfall schneller betätigt werden kann.

Zur aktuellen für die Modelle DX420LC-5, DX490LC-5 und DX530LC-5 erhältlichen Sonderausrüstung gehören schmale Ketten, kurze und lange Löffelstiele, Kettenstege und Hydraulikleitungen. Der DX530LC-5 kann mit einem 9 m langen Ausleger und einem 6 m langen Löffelstiel für eine Reichweite von 16 m oder einem 11 m langen Ausleger oder einem 8 m langen Löffelstiel für eine Reichweite von 19,5 m ausgerüstet werden.

Technische Daten des Doosan DX420LC-5:
  • Löffel: 1,44 bis 2,31 m3
  • Betriebsgewicht: ab 42,6 Tonnen
  • Grabtiefe (Standard-Frontausrüstung): 7740 mm
  • Grabreichweite (Standard-Frontausrüstung): 11.495 mm
  • Grabhöhe (Standard-Frontausrüstung): 10.820 mm
  • Kettenbreite (Standard): 600 mm
  • Gesamtbreite: 3900 mm / 3390 mm (schmal)
  • Höhe (Standard-Frontausrüstung): 3455 mm
  • Gesamtlänge in Fahrposition (Standard-Frontausrüstung): 11.750 mm
  • Heckschwenkradius: 3760 mm
  • Zugkraft: 34,80 Tonnen
  • Reißkraft am Löffel (ISO): 24,2 Tonnen
  • Reißkraft am Löffelstiel (ISO): 19,3 Tonnen
  • Hubkraft am Boden (über die Front): 17,26 Tonnen bei 6 m
  • Fahrgeschwindigkeit: unterer Drehzahlbereich - 3,1 km/h, hoher Drehzahlbereich ? 5,1 km/h
  • Motor (SAE J1995, netto): Scania DC13 / 6-Zylinder-Reihen-Dieselmotor
  • Abgasstufe: IV (EGR + SCR)
  • Leistung: 257 kW (350 PS) bei 1800 U/min

Technische Daten des Doosan DX490LC-5:
  • Löffel: 1,71 bis 3,60 m3
  • Betriebsgewicht: ab 49,7 Tonnen
  • Grabtiefe (Standard-Frontausrüstung): 7790 mm
  • Grabreichweite (Standard-Frontausrüstung): 12125 mm
  • Grabhöhe (Standard-Frontausrüstung): 11050 mm
  • Kettenbreite (Standard): 600 mm
  • Gesamtbreite: 3900 mm / 3309 mm (schmal)
  • Höhe (Standard-Frontausrüstung): 3350 mm
  • Gesamtlänge in Fahrposition (Standard-Frontausrüstung): 12.230 mm
  • Heckschwenkradius: 3800 mm
  • Zugkraft: 38,8 Tonnen
  • Reißkraft am Löffel (ISO): 27,2 Tonnen
  • Reißkraft am Löffelstiel (ISO): 22,1 Tonnen
  • Hubkraft am Boden (über die Front): 19,90 Tonnen bei 6,0 m
  • Fahrgeschwindigkeit: unterer Drehzahlbereich - 3,1 km/h, hoher Drehzahlbereich ? 5,4 km/h
  • Motor (SAE J1995, netto): Scania DC13 / 6-Zylinder-Reihen-Dieselmotor
  • Abgasstufe: IV (EGR + SCR)
  • Leistung: 283 kW (385 PS) bei 1800 U/min

Technische Daten des Doosan DX530LC-5:
  • Löffel: 1,71 bis 3,60 m3
  • Betriebsgewicht: ab 51,6 Tonnen
  • Grabtiefe (Standard-Frontausrüstung): 6765 mm
  • Grabreichweite (Standard-Frontausrüstung): 10765 mm
  • Grabhöhe (Standard-Frontausrüstung): 9705 mm
  • Kettenbreite (Standard): 600 mm
  • Gesamtbreite: 3900 mm / 3390 mm (schmal)
  • Höhe (Standard-Frontausrüstung): 3350 mm
  • Gesamtlänge in Fahrposition (Standard-Frontausrüstung): 11.530 mm
  • Heckschwenkradius: 3800 mm
  • Zugkraft: 38,8 Tonnen
  • Reißkraft am Löffel (ISO): 27,5 Tonnen
  • Reißkraft am Löffelstiel (ISO): 25,1 Tonnen
  • Hubkraft am Boden (über die Front): 20,64 Tonnen bei 6,0 m
  • Fahrgeschwindigkeit: unterer Drehzahlbereich - 3,1 km/h, hoher Drehzahlbereich ? 5,4 km/h
  • Motor (SAE J1995, netto): Scania DC13 / 6-Zylinder-Reihen-Dieselmotor
  • Abgasstufe: IV (EGR + SCR)
  • Leistung: 283 kW (385 PS) bei 1800 U/min

Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Doosan Equipment

(© Fotos: Doosan)
