Erster JCB 10 Tonnen Midibagger für jeden Einsatz

[Bauforum24 1.122]

JCB bringt einen 10-Tonnen-Midibagger mit konventionellem Heckdesign auf den Markt, um der steigenden Nachfrage von Kunden aus Großbritannien, Frankreich, Deutschland und den USA gerecht zu werden. Das Modell 100C-1 basiert auf dem Grundrahmen des 8,6-Tonnen-Midibaggermodells 86C-1, verfügt aber über einen stärkeren Motor, einen größeren Löffelstiel und mehr Hydraulikleistung.


Bauforum24 Artikel (21.08.2014): JCB 1CXT, 86C, 85Z, 407 - GaLaBau 2014

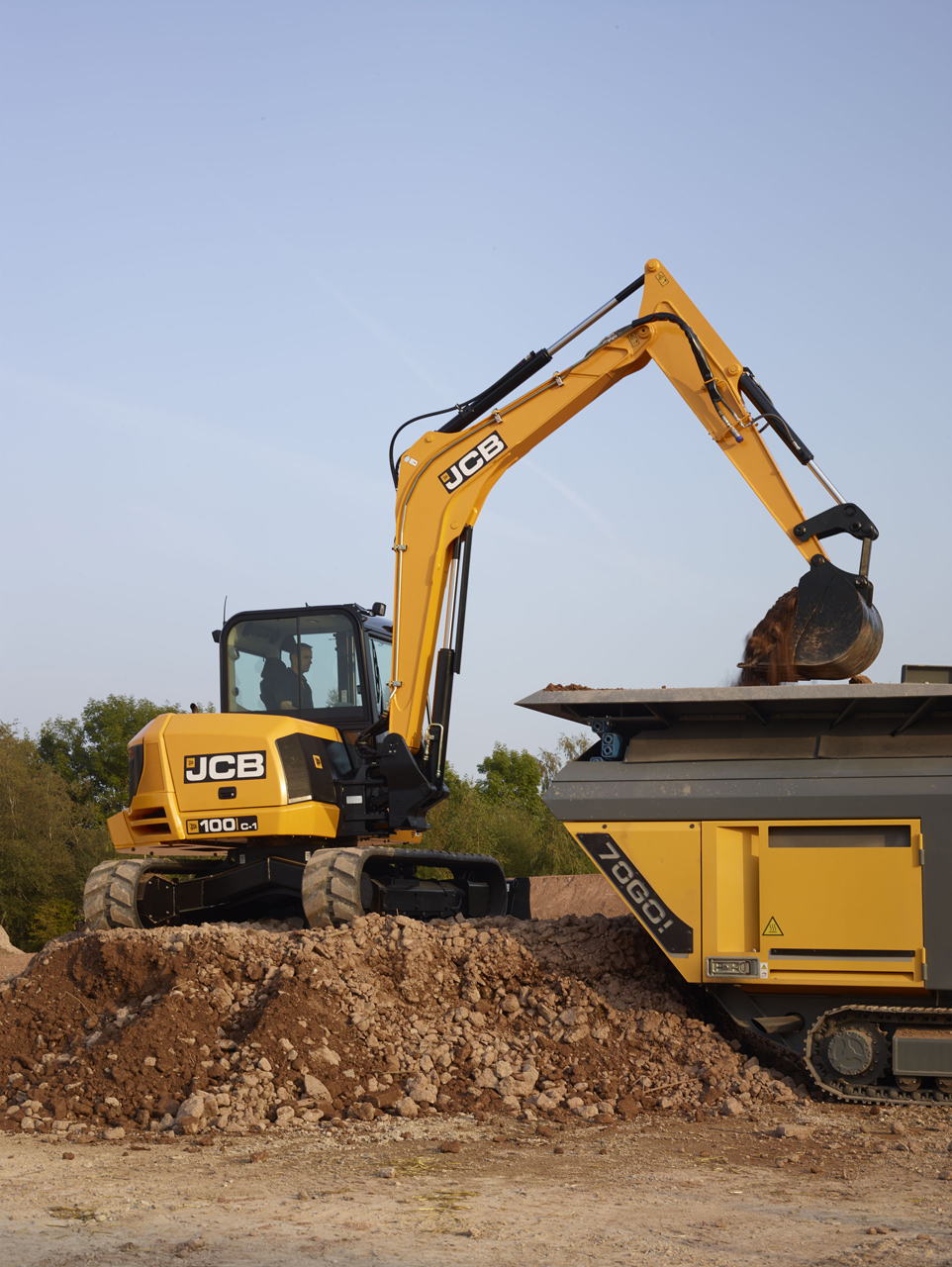

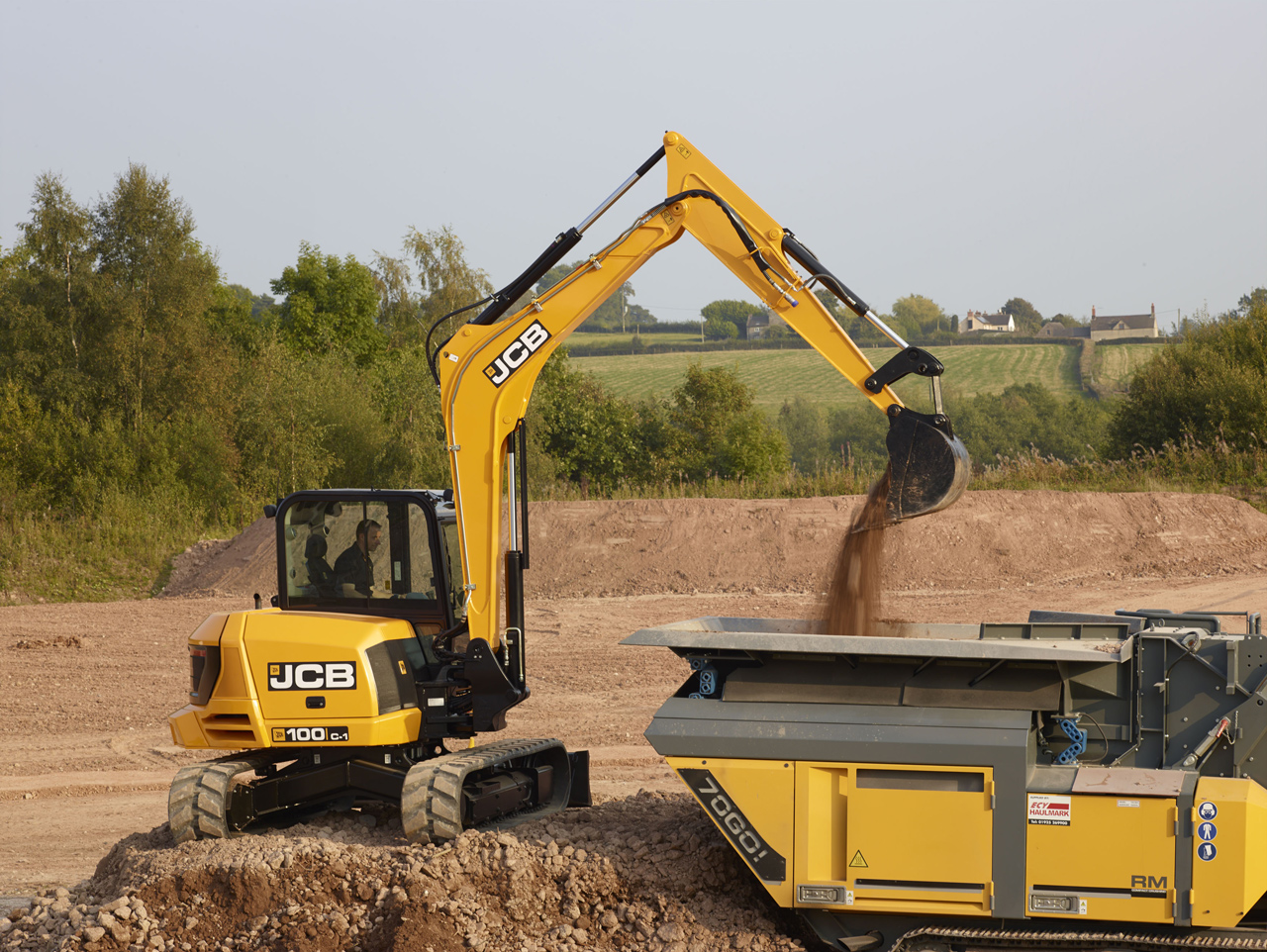

JCB 100C-1 Midibagger

Einige der Haupteigenschaften, laut Hersteller, sind:
? Höhere Effezienz
? Optimaler Wartungszugang dank einer um 30° kippbaren Kabine
? Schmierintervalle von 500 Stunden
? Geräumigere Fahrerkabine
? Hervorragende Rundumsicht
? Abdeckhauben aus Stahlblech für eine höhere Lebensdauer

Das Modell 100C-1 ist im Stil der neuen JCB Midibagger gehalten, mit überarbeitetem Laufwerk in H-Bauweise, einer robusten Karosserie, einer geräumigen Kabine und einem leistungsstarken EU Stufe 3B / Tier 4-Final konformen Motor, der durch geringe Betriebskosten für eine höhere Wirtschaftlichkeit sorgen soll. Die Maschine wird von einem JCB by Kohler-Dieselmotor mit 55 kW (74 PS) angetrieben. Dieser ist mit einem Hydrauliksystem von Bosch Rexroth sowie mit Schwenkmotoren und Fahrantrieben von Nachi ausgerüstet.

Mit einem Betriebsgewicht von 9.500 kg hat die 100C-1 dieselbe Breite und Höhe über der Kabine wie die leichtere 86C-1-Maschine, jedoch einen Hecküberstand von 450 mm. Das ist 90 mm mehr als bei der 8,6-Tonnen-Maschine. Die zusätzliche Karosserie bietet Raum für den stärkeren Motor und die leistungsfähigere Hydraulik. Damit werden eine Löffellosbrechkraft von 72,4 kN und eine Löffelstiellosbrechkraft von 42,3 kN erreicht.

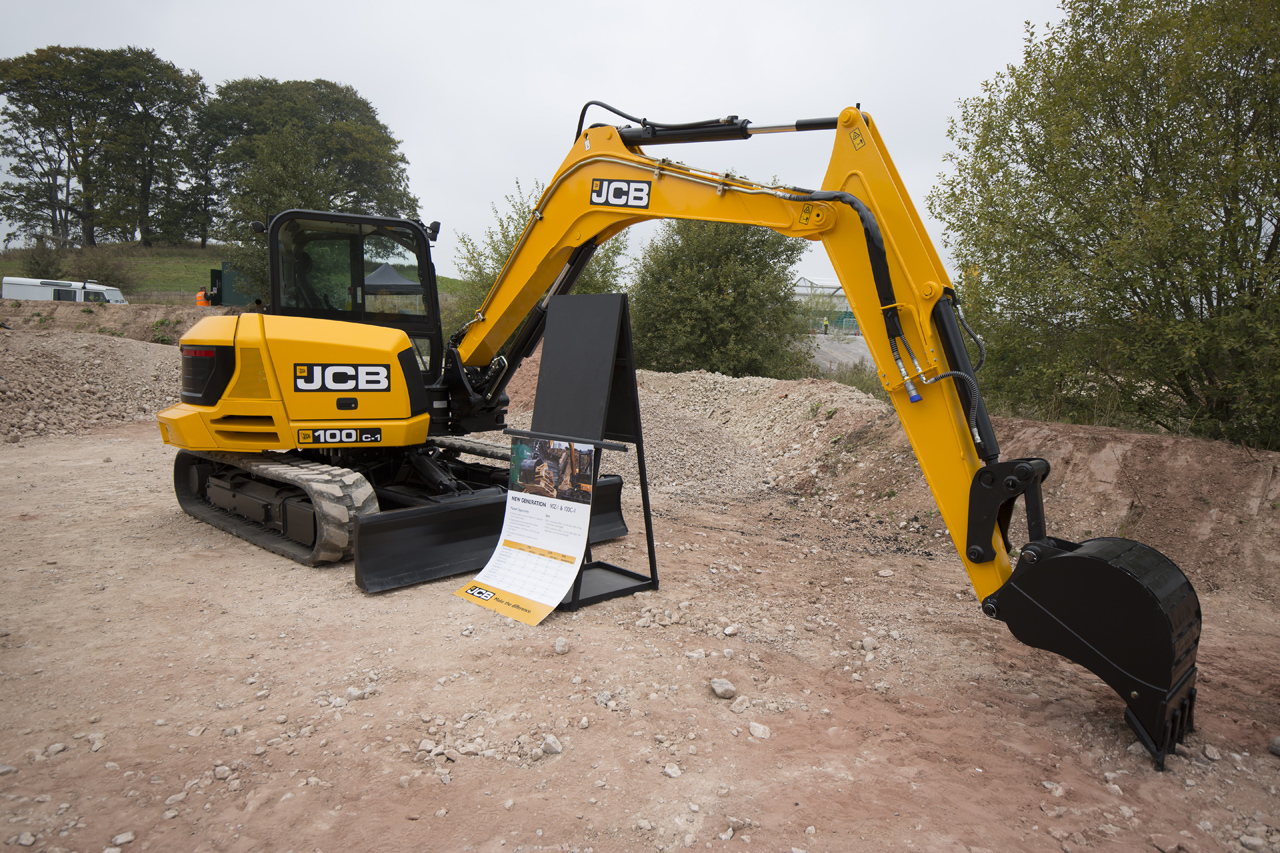

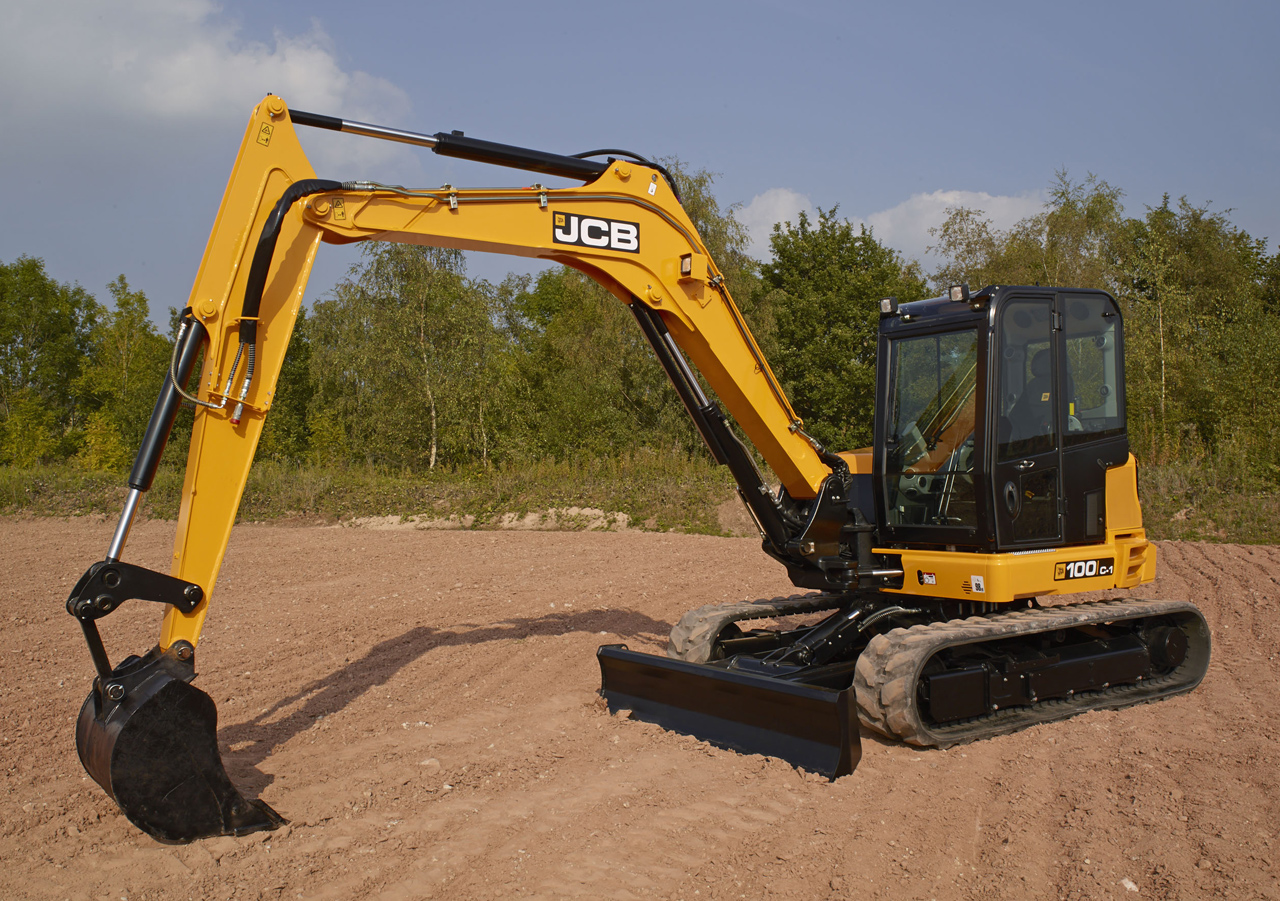

JCB 100C-1 Midibagger

Dank der längeren Grabausrüstung verfügt das Model 100C-1 über eine maximale Grabtiefe von 4.628 mm, eine Überladehöhe von 5.603 mm und eine Reichweite vom Boden aus von 7.475 mm. Das patentierte Hydrauliksystem arbeitet mit reduziertem Gegendruck, wodurch wirbelstrombedingte Verluste vermieden werden sollen. Das Hydrauliksystem soll den Motor weniger belasten und den Kraftstoffverbrauch reduzieren. Alle Schläuche verfügen über eine O-Ring-Abdichtungstechnologie und sind farblich gekennzeichnet, sodass sie schnell zugeordnet werden können.

Die stabile Schwenkbolzenaufnahme der Maschine 100C-1 zeichnet sich durch extrabreite, verschleißhemmende Lagerbuchsen aus. Zusätzlich wurden Zapfen und Buchsen aller JCB Midibagger aus Grafit gefertigt. Die daraus resultierenden Schmierintervalle von 500 Stunden sollen den laufenden Wartungsaufwand und die Betriebskosten reduzieren. Das Schwenkauslegerdesign hat sich laut JCB, im Vergleich zu einem konventionellen 13-Tonnen-Raupenbagger als besonders beliebt bei Kunden erwiesen.

Die Grabausrüstung ist mit separaten Hydraulikschläuchen ausgestattet. So sollen Wartung und Austausch der Schläuche vereinfacht werden. Es sind zwei Zusatzkreise verfügbar, wobei die Pumpenleistung an die jeweiligen Anbaugeräte vom Bediener über den Monitor in der Kabine programmiert werden kann, um den einfachen und zügigen Umstieg beispielweise von einem Hammer auf einen Greifer zu ermöglichen.

Komfortabler Arbeitsplatz für den Bediener

Die robuste Kabine der JCB Midibagger wird unternehmensintern gefertigt und verfügt im Vergleich zu früheren Maschinen über mehr Platz und ein größeres Sichtfeld. Die Kabinenkonstruktion ist rundum flach verglast. Das soll mögliche Reparaturen vereinfachen. Das überarbeitete Heizungs- und Lüftungssystem mit optionaler Klimaanlage die Luftzirkulation in der Kabine erheblich verbessern. Der Bedienerkomfort wird gesteigert, und bei kälterer Witterung werden die Scheiben schneller frei.

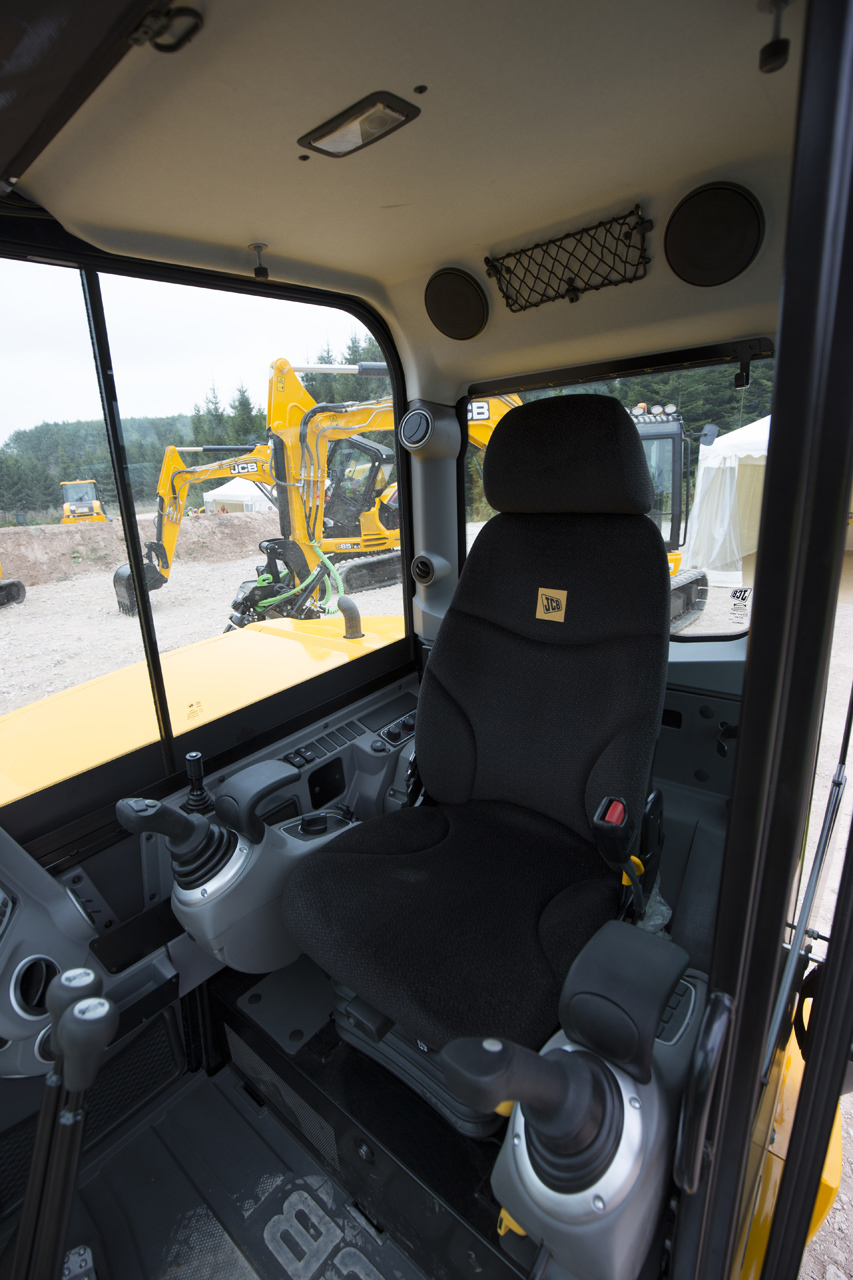

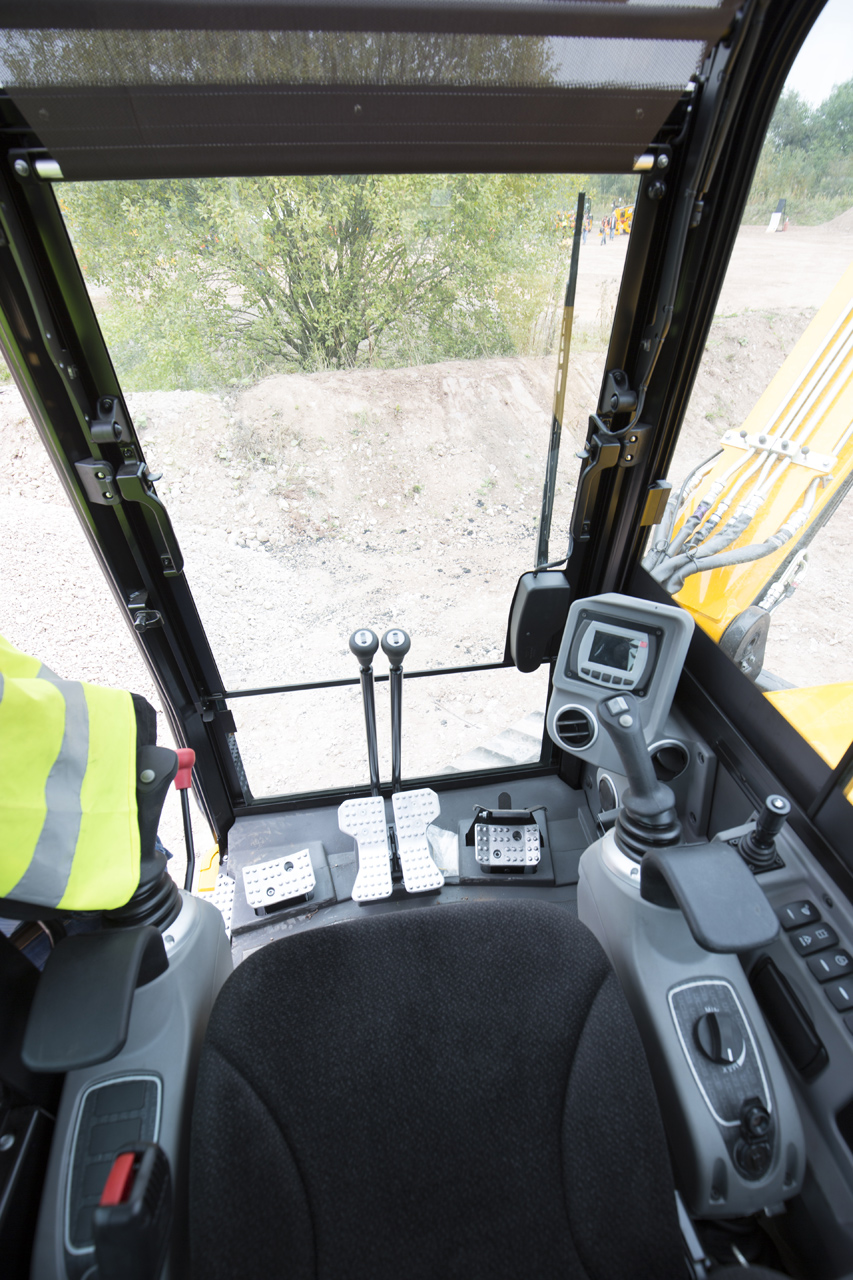

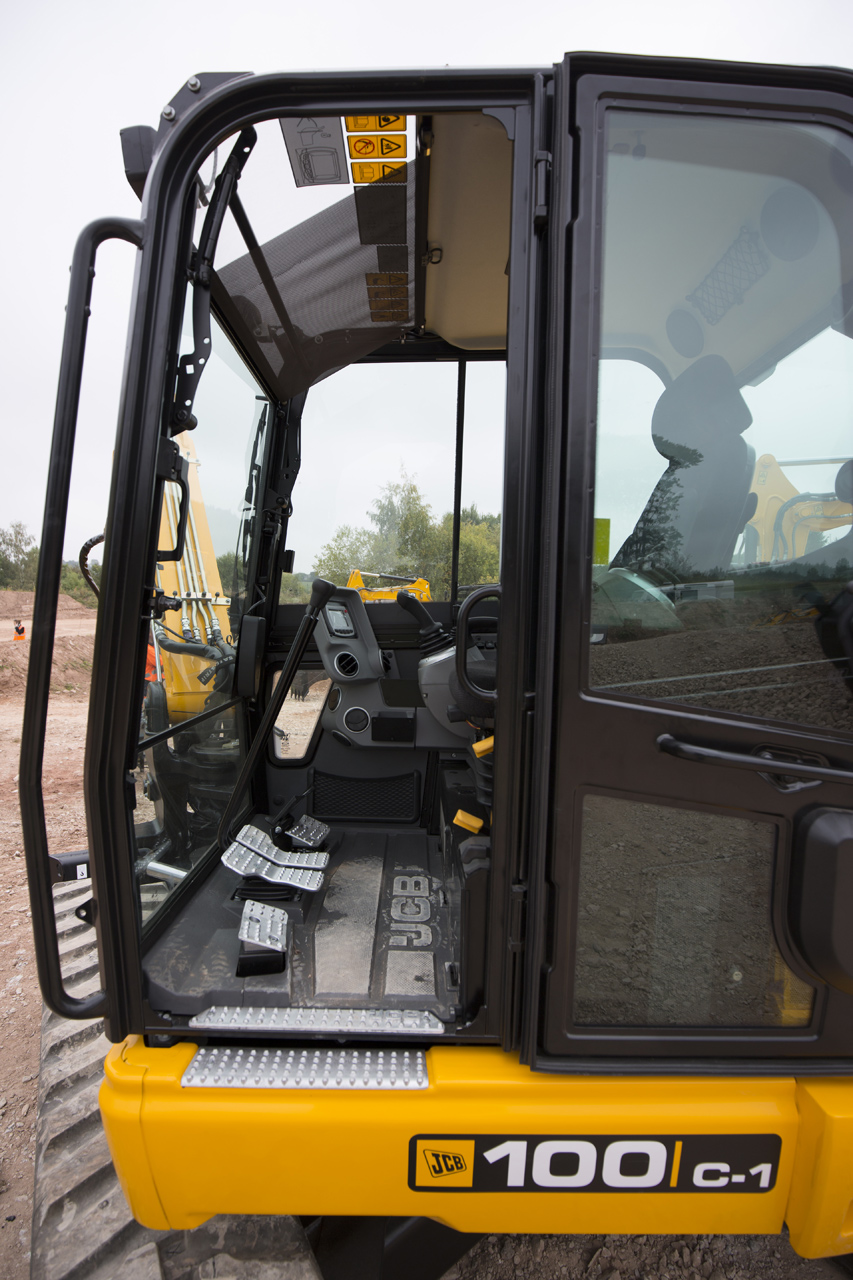

Die Kabine des JCB 100C-1 Midibagger

Die ROPS-/FOPS-Kabine ist mit optionalen FOGS-Schutzvorrichtungen der Stufe 1 und 2 verfügbar. Die automatische Leerlaufschaltung kann so eingestellt werden, dass sie aktiviert wird, wenn die Hebel 2-30 Sekunden lang nicht benutzt wurden. Zudem sind zwei Arbeitsmodi verfügbar: ein ECO-Modus für höchste Effizienz und ein Modus für gesteigerte Produktivität.

Auf diese Weise können Sie die Leistung der Maschine an den jeweiligen Einsatzbereich anpassen.
Die Kabine verfügt über ergonomisch gestaltete Bedienknöpfe und Schalter und einen neuen farbigen LCD-Bildschirm. Zusätzlich ist ein separater Monitor mit Rückfahrkamera erhältlich. Die Kabinen bieten großzügigen Stauraum sowie eine 12-V-Ladebuchse fürs Telefon und einen Becherhalter.

JCB 100C-1 Midibagger - Branchenführende Sicherheit

Mit der neuen Palette an Midibaggern möchte JCB neue Sicherheitsstandards setzen. Die Maschinen sind mit dem JCB Hydrauliksicherheitssystem 2Go ausgestattet, das bereits von den größeren Baggern der JS-Reihe bekannt ist. Neben der standardmäßigen Hydraulikabschaltung beim Anheben der linken Bedienkonsole muss der Fahrer nun zusätzlich einen Schalter an der rechten Konsole betätigen, um das Hydrauliksystem zu aktivieren. So wird eine Bedienung der Hydraulik verhindert. Dies soll die Sicherheit am Einsatzort erhöhen.

Das Modell 100C-1 ist mit einem werkseitig montierten, doppelt verriegelnden Schnellwechselsystem erhältlich. Eine rote LED-Warnleuchte am Ausleger zeigt an, wenn der Schnellwechsler arbeitet. Die Maschine ist außerdem werkseitig mit einer sofort nutzbaren Dreh-/Kippfunktion für verschiedene Löffelsysteme in Dreh- und Kippausführung verfügbar.

JCB 100C-1 Midibagger - Hohe Fahrgeschwindigkeit

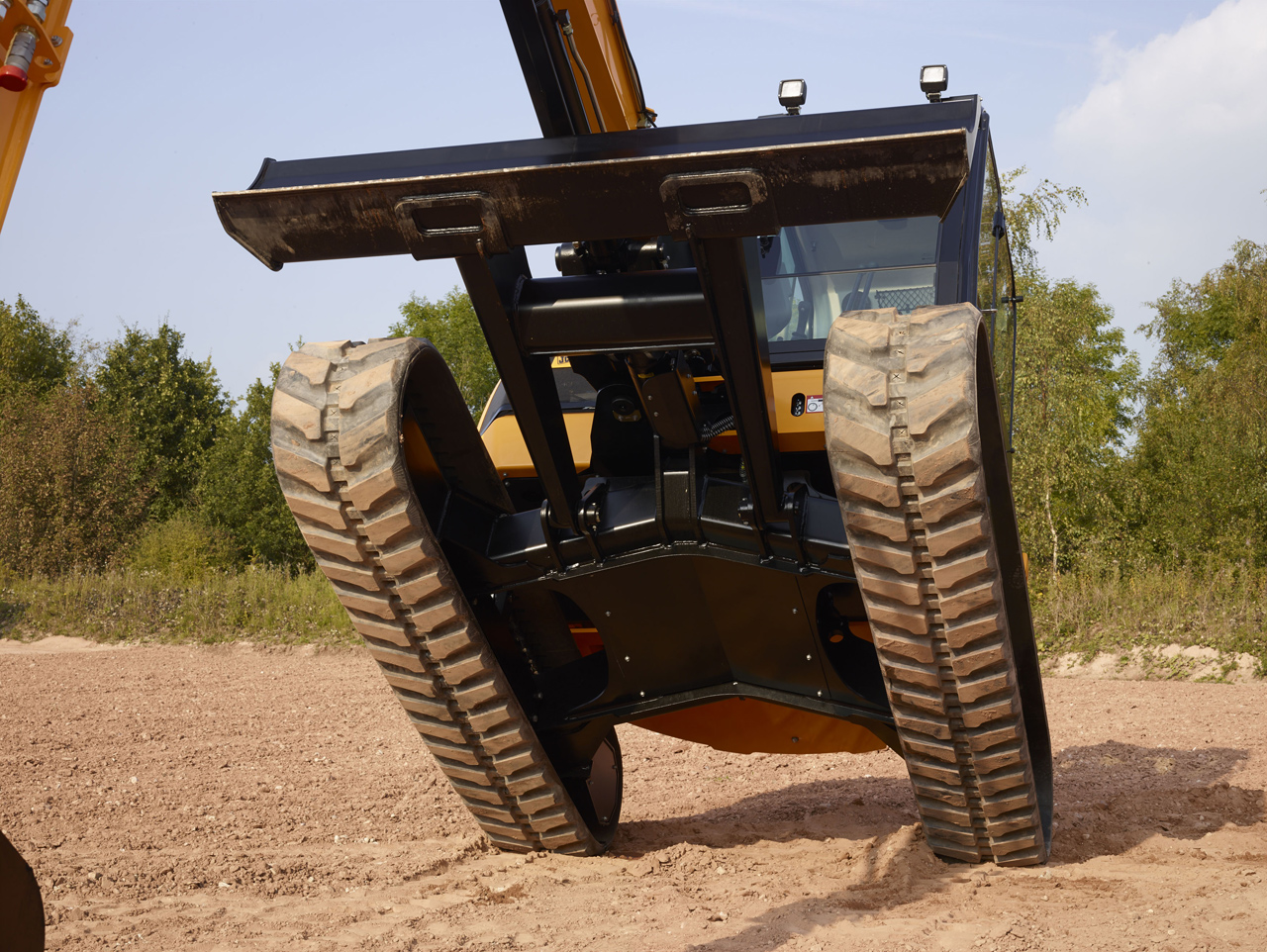

Die Midibagger verfügen über ein neues, offen ausgeführtes Laufwerk im H-Design und abgeschrägte Längsträger, die die Reinigung vereinfachen. Das längere Fahrwerk soll für mehr Robustheit und Stabilität sorgen. Es sind Stahl- und Gummiketten sowie Gummiplatten mit Stahlkern (GeoGrip) lieferbar. Die maximale Fahrgeschwindigkeit liegt bei 5 km/h.

Außerdem sollen die Maschinen von dem komplett neu gestalteten Planierschild profitieren. Das Profil des Planierschilds wurde hinsichtlich der Abrolleigenschaften optimiert. Optional ist ein schwenkbares Planierschild mit vier Kippstellungen verfügbar, die der Bediener über einen elektrohydraulischen Bedienhebel in der Kabine steuert.

Reduzierte Betriebskosten

Alle Karosseriebleche des Modells JCB 100C-1 sind im Sinne bester Schutzwirkung und Reparaturfreundlichkeit aus Pressstahl gefertigt. Dank der kippbaren Kabine, der Neuanordnung der Komponenten und weiterer Merkmale verbesserte sich laut JCB die SAE-Service- und Wartungsbewertung der Midibagger. Der geringere Kraftstoffverbrauch und das 500-Stunden-Schmierintervall sollen die Betriebskosten erheblich reduzieren.

Die gesamte Kabinenkonstruktion des neuen JCB 100 C-1 kann um 30° gekippt werden, sodass der Zugang zu den Schläuchen und Hydraulikkomponenten zu Reparatur- und Wartungszwecken vereinfacht wird. Zusätzlich wird der Wartungszugang der Maschinen dank der abnehmbaren Seitenverkleidungen und Zwischenblenden weiter optimiert. Auch der Zugang zur Kühleinheit wurde verbessert.



Weitere Informationen: JCB Baumaschinen

(© Fotos: JCB)

Mehr News aus der Baubranche...

Bauforum24 Artikel (26.09.2014): JCB Teletruk TLT30D Highlift - Drei in Eins
Bauforum24 Artikel (09.09.2014): JCB investiert 25 Millionen Euro in den Standort Deutschland
Bauforum24 Artikel (21.08.2014): JCB 1CXT, 86C, 85Z, 407 - GaLaBau 2014
Bauforum24 Artikel (10.06.2014): Neue JCB Kompaktradlader 406, 407 und 409
Bauforum24 Artikel (23.04.2014): JCB präsentiert 560-80 Teleskoplader - IFAT 2014
Bauforum24 Artikel (10.04.2014): JCB Teleskoplader: Weniger Verbrauch dank Ecomax Motoren

Bauforum24 TV präsentiert: Video: JCB 560-80 Wastemaster Teleskoplader ? IFAT 2014
Bauforum24 TV präsentiert: Video: JCB 3CX Backhoe Loader - CONEXPO 2014
Bauforum24 TV präsentiert: Video: JCB Products for the African Region at bauma Africa 2013
Bauforum24 TV präsentiert: Video: JCB Fastrac 4000 - Der neue Traktor auf der Agritechnica 2013

[Bauforum24 1.122]

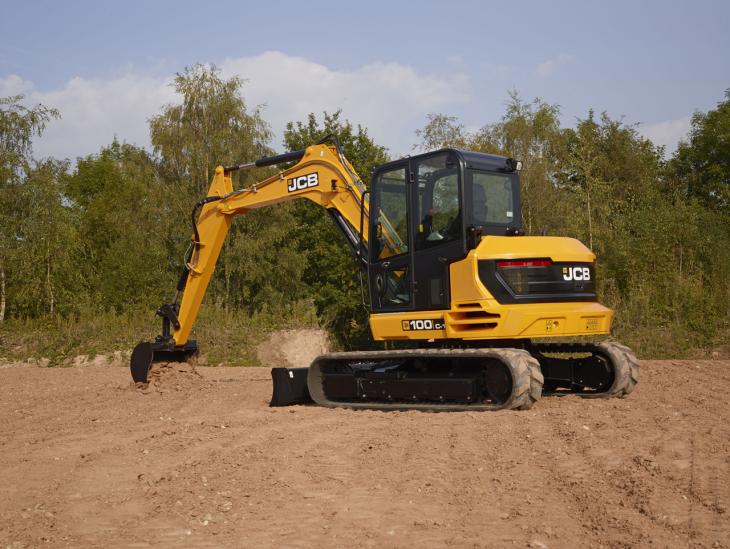

JCB 100C-1 Midibagger

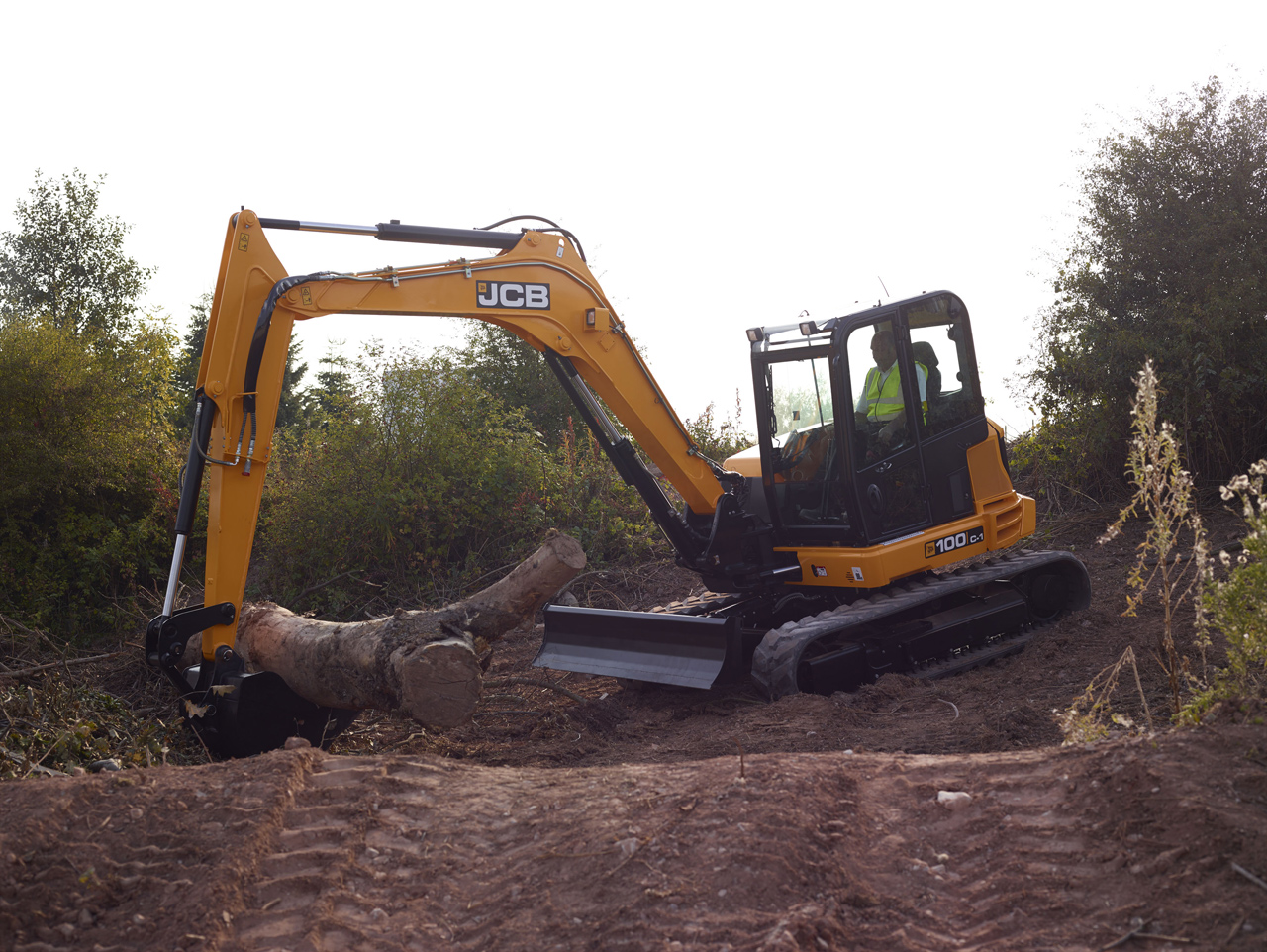

JCB 100C-1 Midibagger

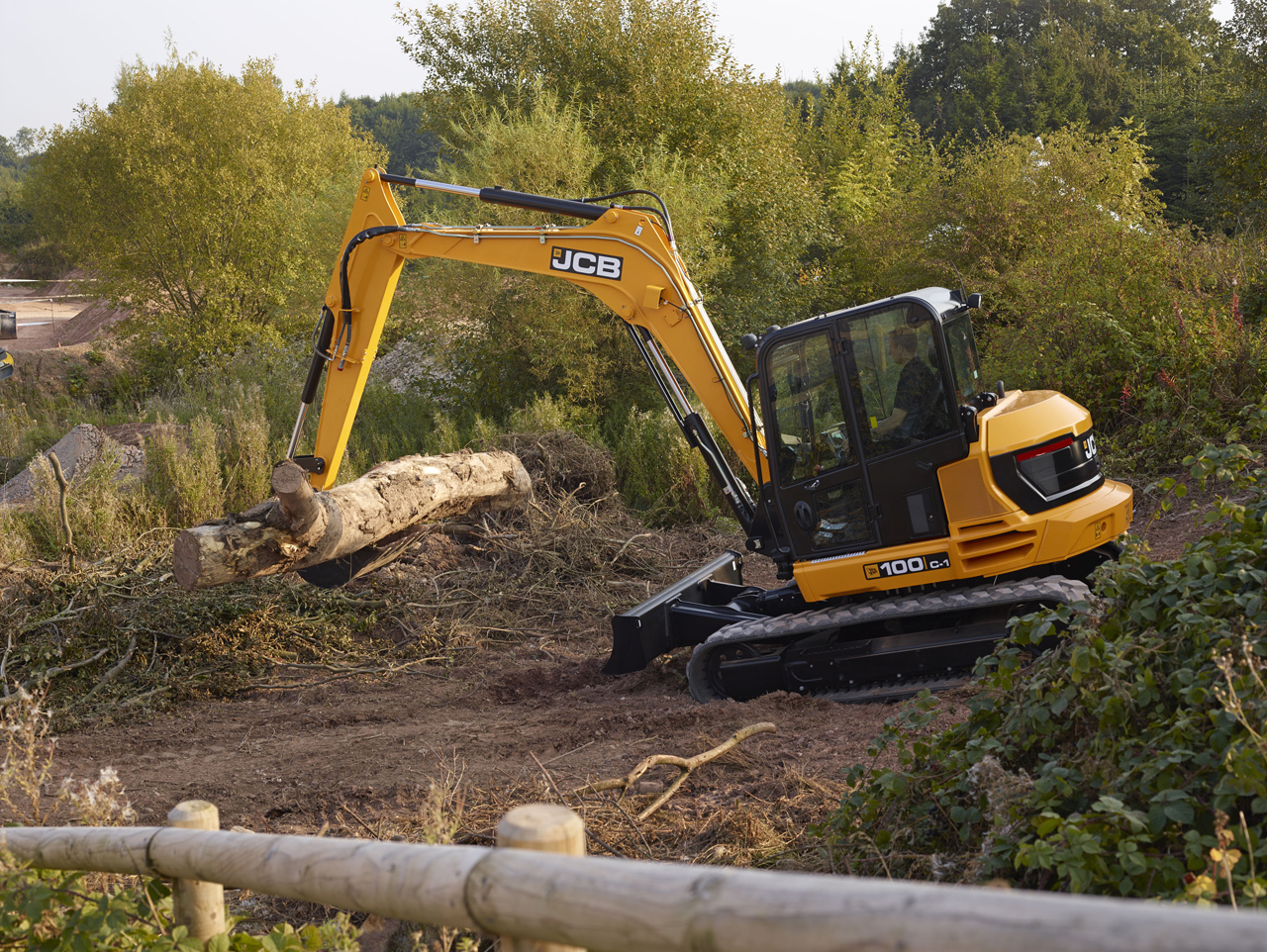

JCB 100C-1 Midibagger

[Bauforum24 1.122]

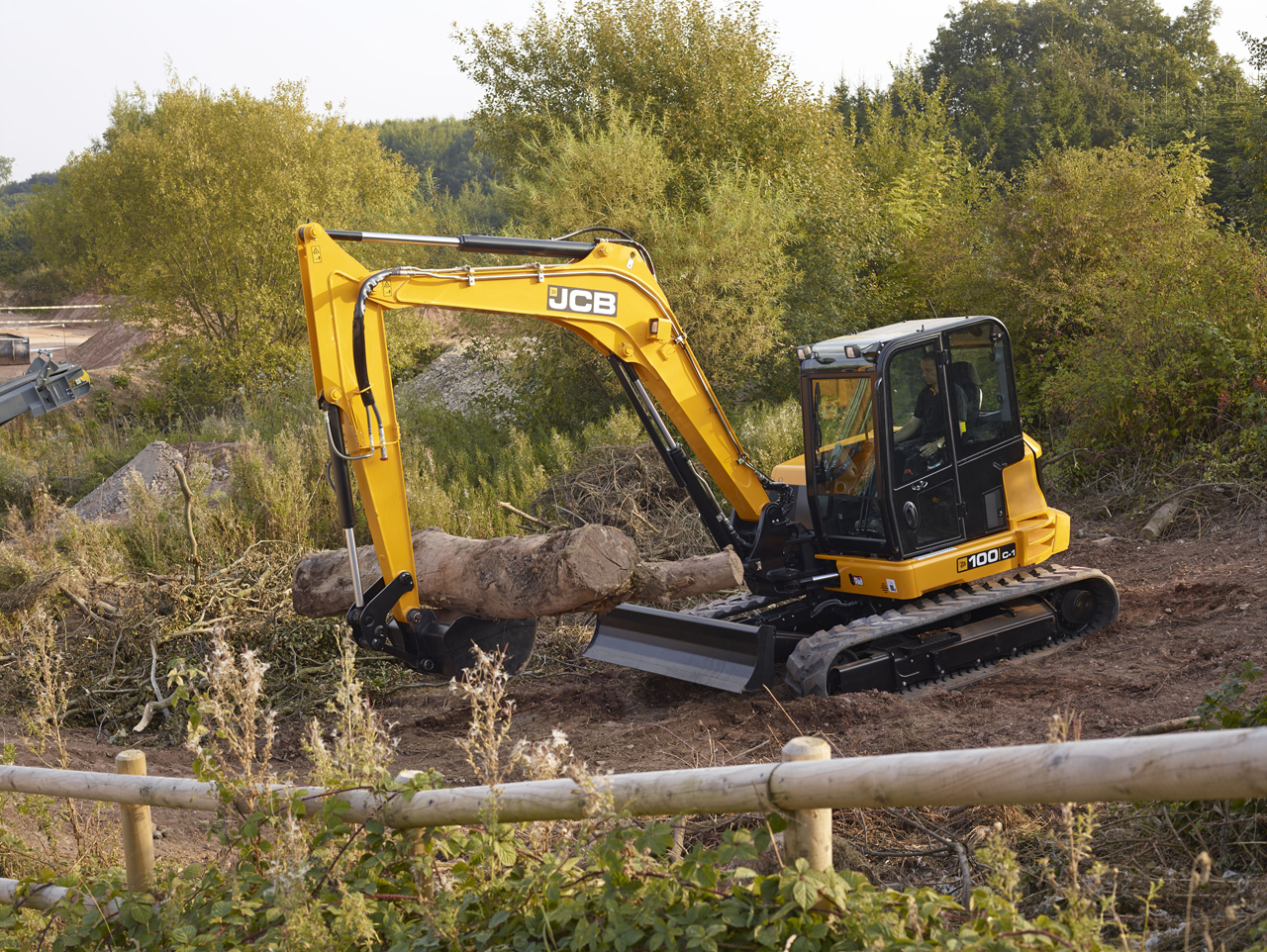

JCB 100C-1 Midibagger
