Waterloo (Belgien), August 2014 - Seit März ist die Ernst Aulbach GmbH mit der weiträumigen Erschließung und Verlegung neuer Fernwärmeleitungen beschäftigt. Dabei sind Aufträge dieser Art zumeist von zeitintensiven Arbeitsschritten geprägt, für die gewöhnlich eine Vielzahl unterschiedlicher Geräte und Bediener notwendig ist. Die Ernst Aulbach GmbH hingegen erledigt die Arbeiten mit einem neuen Doosan-Kettenbagger DX140LCR-3 mit Verstellausleger. Dazu passend werden ein MTS Rototilt in Oil Quick-Sandwichbauweise und ausgewählte Anbaugeräte eingesetzt.

-
Bauforum24 TV Video und Web TV Inhalt Bauforum24 TV präsentiert: Video: Doosan DL450-3 und DA30 bei Steinbruchtagen Mendig 2014
-

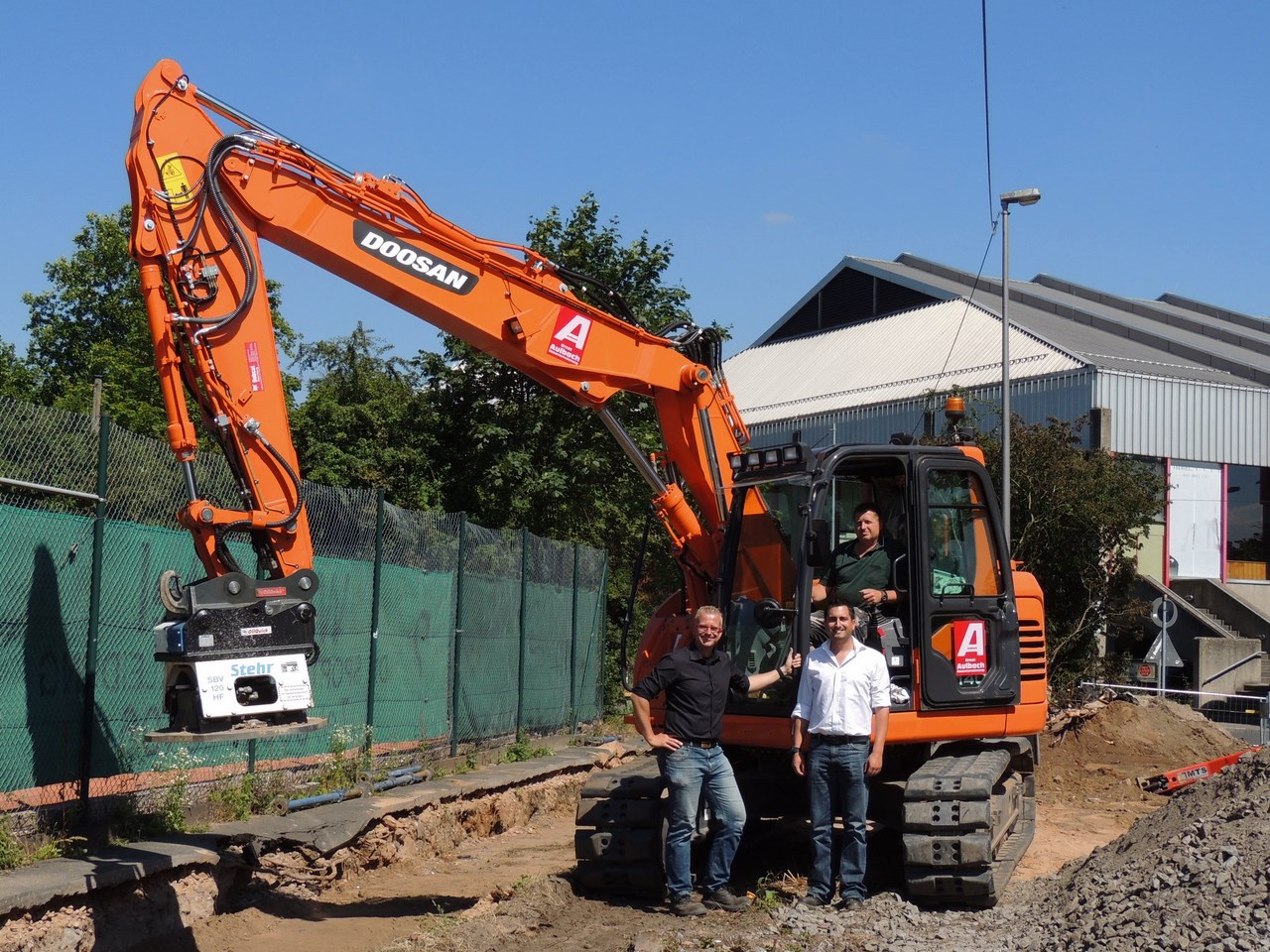

Bernd Aulbach, Geschäftsführer der Ernst Aulbach GmbH, Maschinenbediener Hans-Peter Alischer und Heiko Marquart, Niederlassungsleiter Bobcat Obernburg [v.l.n.r.]

Über 1.000 Meter - inklusive Vor- und Rücklauf - erstreckt sich der Fernwärmeleitungsbauauftrag, den die Ernst Aulbach GmbH aktuell abwickelt. Die Aschaffenburger Versorgungsgesellschaft beauftragte das Unternehmen bis Ende September mit der Fertigstellung des Projektes, bei dem vom Abfräsen der Asphaltdecke, dem Materialaushub, über die Verlegung der Leitungen, bis hin zur sukzessiven Verfüllung, Verdichtung und neuen Asphaltierung zahlreiche Arbeitsschritte in kurzer Zeit durchzuführen sind. Aufgrund der unterschiedlichen Breiten und Tiefen der Gräben ist die Arbeitsdurchführung sehr komplex: Einige der Bauabschnitte weisen eine Tiefe von bis zu 1,80 Meter auf, andere wiederum stellen wegen ihrer stark beengten Platzverhältnisse und dem dicht angrenzenden Straßenverkehr eine besondere Herausforderung dar.

Aus eben diesen Gründen entschied sich die Ernst Aulbach GmbH zum Kauf des Doosan DX140LCR-3 mit Verstellausleger. Die Maschine der 14 t-Klasse verfügt laut Hersteller über einen ausbrennungsfreien 4-Zylinder Cummins-Motor, der die Abgasnormen der Stufe IIIB erfüllt und eine Leistungsstärke von 81 kW erzeugt. Dank des Gelenkauslegers soll das Modell eine Grabtiefe von bis zu 5,7 Metern erreichen und bei engen Kanal- und Leitungsbauten sowohl besonders nah am Planierschild, als auch seitlich an der Maschine arbeiten können. Bernd Aulbach, Geschäftsführer und technischer Leiter der Abteilung Tief- und Kanalbau des Unternehmens, über den Doosan DX140LCR-3: ?Der Bagger mit seinem Verstellausleger ist aufgrund seiner Kurzheckbauweise, der asphaltschonenden Roadlinerketten und durch die neuen Anbaugeräte einfach universal bei allen Projekten dieser Art einsetzbar.?

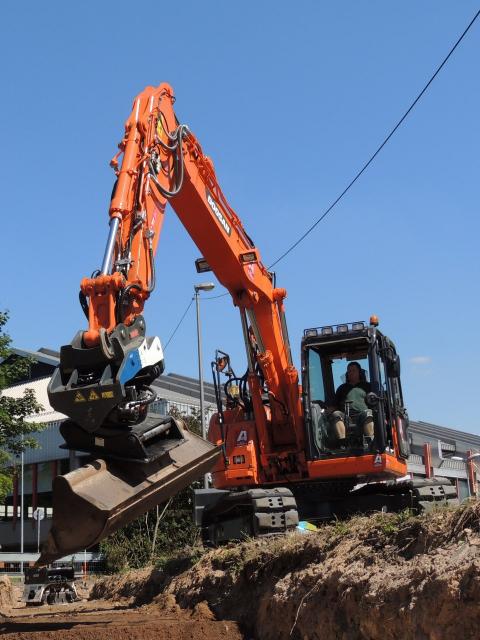

Hans-Peter Alischer beim präzisen Materialverfüllen mit dem Doosan-Kettenbagger DX140LCR-3 plus MTS-Rototilt und Grabenräumlöffel

Zu Beginn jeden Bauabschnittes wird zunächst die Asphaltdecke mit einer Fräse entfernt. Für alle weiteren Arbeitsschritte kommt anschließend der Doosan DX140LCR-3 mit seinem Anbaugerätepaket ins Spiel. Als grundlegende Basis ließ sich die Ernst Aulbach GmbH ihren DX140LCR-3 mit einem hydraulischen Schnellwechselsystem der Marke Oil Quick ausstatten. Passend auf das OQ-System, mit dem der Anbaugerätewechsel per Knopfdruck möglich ist, wurden eine Stehr-Anbaurüttelplatte, ein MTS-Universalverdichter und als Zubehör ein neuer Grabenräum- und Tieflöffel angeschafft.

Den Clou an dem Anbaugerätepaket stellt jedoch der MTS-Rototilt dar, der selbst nochmals mit einem weiteren Oil Quick-Schnellwechsler in Sandwichbauweise ausgestattet wurde. Die Vorteile des Rototilts werden vor allem bei engen Tief- und Kanalbauarbeiten schnell sichtbar: Zum einen sind die Zylinder bei diesem Modell nahezu horizontal verbaut und nicht seitlich und vertikal, wie bei den meisten Wettbewerbsprodukten. Dies soll zu einem deutlich schmaleren und niedrigeren Aufbau führen. Jedes weitere Anbaugerät, das jetzt von dem MTS-Rototilt aufgenommen wird, lässt sich aufgrund der kurzen Distanz zur Löffelbetätigung präzise und feinfühlig steuern. Zum anderen ermöglicht es der MTS-Rototilt dem Bediener, jedes Anbaugerät 360 Grad zu drehen und es frei nach Belieben zu schwenken. So nutzt Maschinenbediener Hans-Peter Alischer den Rototilt in Kombination mit dem Grabenräumlöffel zum Aushub des Grabens und zum präzisen Verfüllen nach fertiggestellter Leitungsverlegung.

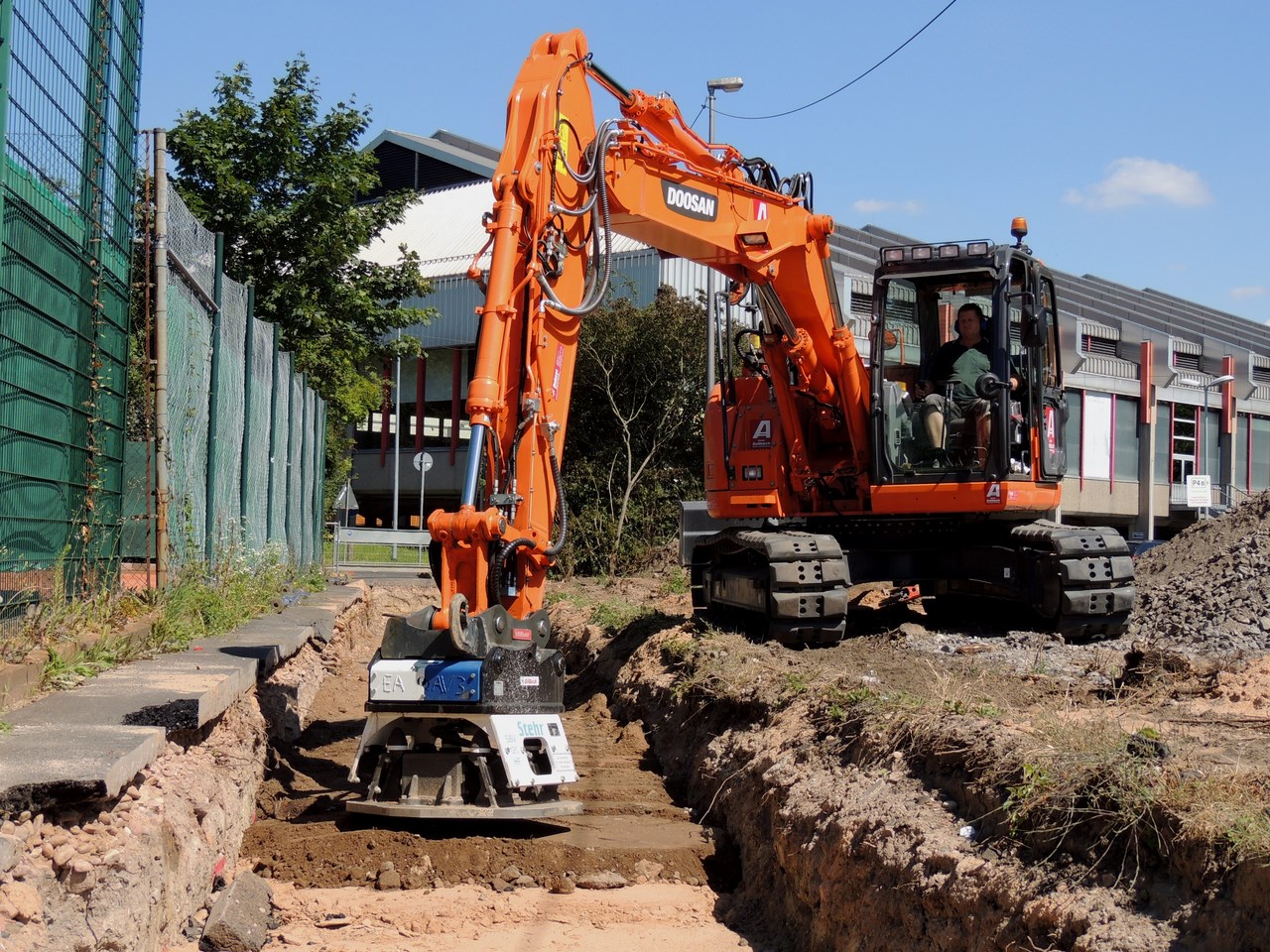

Verdichtungsarbeiten mit der - am Doosan-Kettenbagger DX140LCR-3 angebauten ? Stehr-Anbaurüttelplatte

Für die zwischenzeitlich zu erledigende Verdichtung kommen sowohl der MTS- Universalverdichter, als auch die Stehr-Anbaurüttelplatte zum Einsatz. So wird der MTS- Universalverdichter, für alle ersten Verdichtungsarbeiten rund um und unterhalb der Leitungsrohre genutzt. Nach diesem Arbeitsschritt legt der Maschinenbediener den Anbauverdichter per Knopfdruck ab, nimmt mit dem MTS-Rototilt den Grabenräumlöffel auf und verfüllt den Kanal weiter mit neuem Material. Zur finalen Verdichtung kommt schließlich die Stehr-Anbaurüttelplatte zum Einsatz. Das Modell verfügt über eine hohe Frequenz und eine breite, nahezu runde Arbeitsfläche, mit der sich größere Flächen schnell und effizient verdichten lassen. Durch den Erwerb der beiden Anbauverdichter konnte die Ernst Aulbach GmbH das übliche Arbeiten mit Stampfern und Rüttelplatten innerhalb tiefer Gräben komplett ersetzen und optimieren.

Bernd Aulbach ist zufrieden mit dem neuen Doosan-Kettenbagger und seinen Anbaugeräten: ?Früher haben wir zur Durchführung solch eines Projektes deutlich mehr an Maschinen und Personal benötigt. Heute hingegen und mit dieser modernen Technik, kann ein einziger Mitarbeiter nahezu alle operativen Arbeiten bequem aus der Baggerkabine erledigen. Dadurch ist unser Unternehmen in der vorteilhaften Lage, mehr Aufträge zur gleichen Zeit durchzuführen. Das steigert natürlich nicht nur die Effizienz unserer Arbeit, sondern auch die Wirtschaftlichkeit unseres Unternehmens, was sich in der Kunden- und Mitarbeiter-zufriedenheit deutlich widerspiegelt.?

Die Ernst Aulbach GmbH wurde bereits 1945 gegründet und beschäftigt aktuell 50 Mitarbeiter. Das Unternehmen ist ein klassischer Mittelständler, der sich im Großraum Aschaffenburg einen hervorragenden Ruf erarbeitet hat und aktuell sehr erfolgreich in dritter Generation geführt wird.


Bauforum24 Firmeninformationen, Profile oder Links Weitere Informationen: Doosan Construction Equipment , Doosan DX140LCR-3 und Ernst Aulbach GmbH

(© Fotos: Doosan)
