Teleskopkranmäkler 683 TP von Thyssen Krupp GfT Bautechnik

[Bauforum24 1,483]

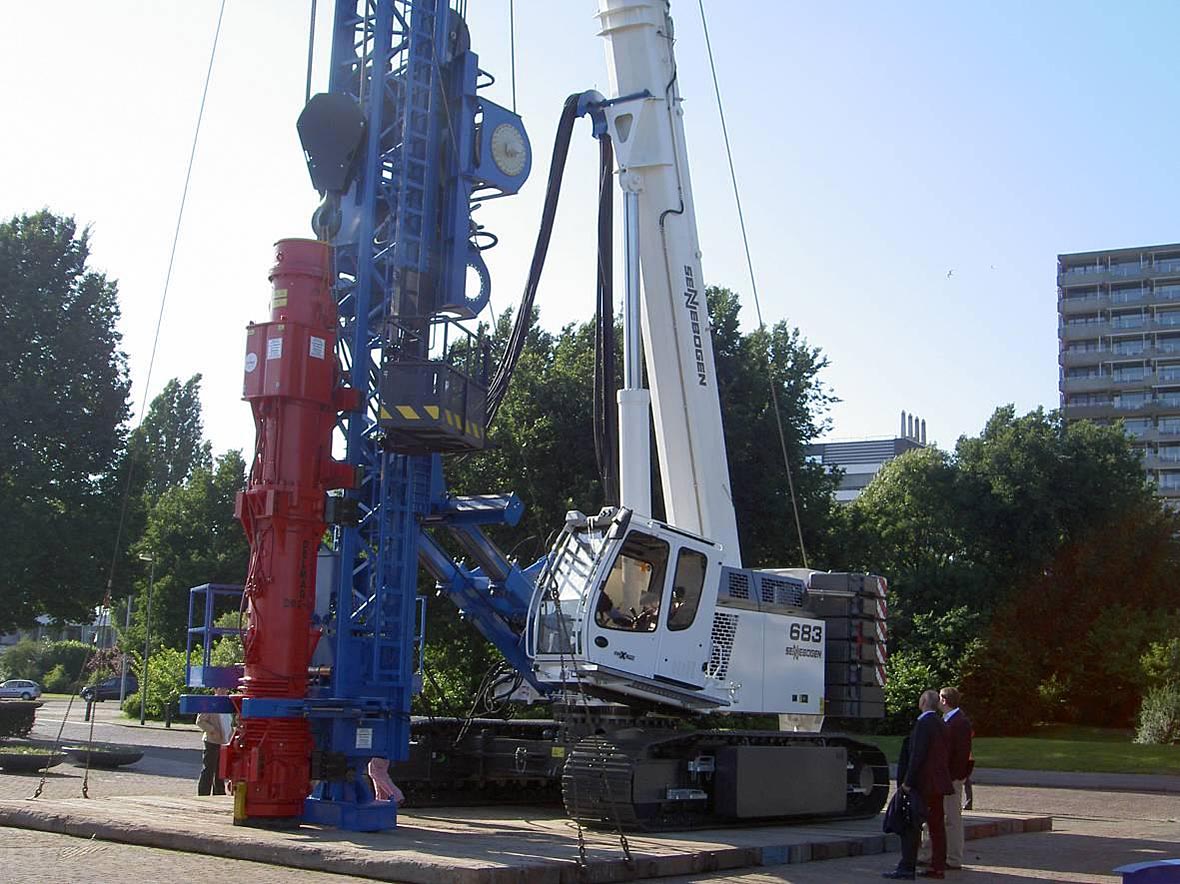

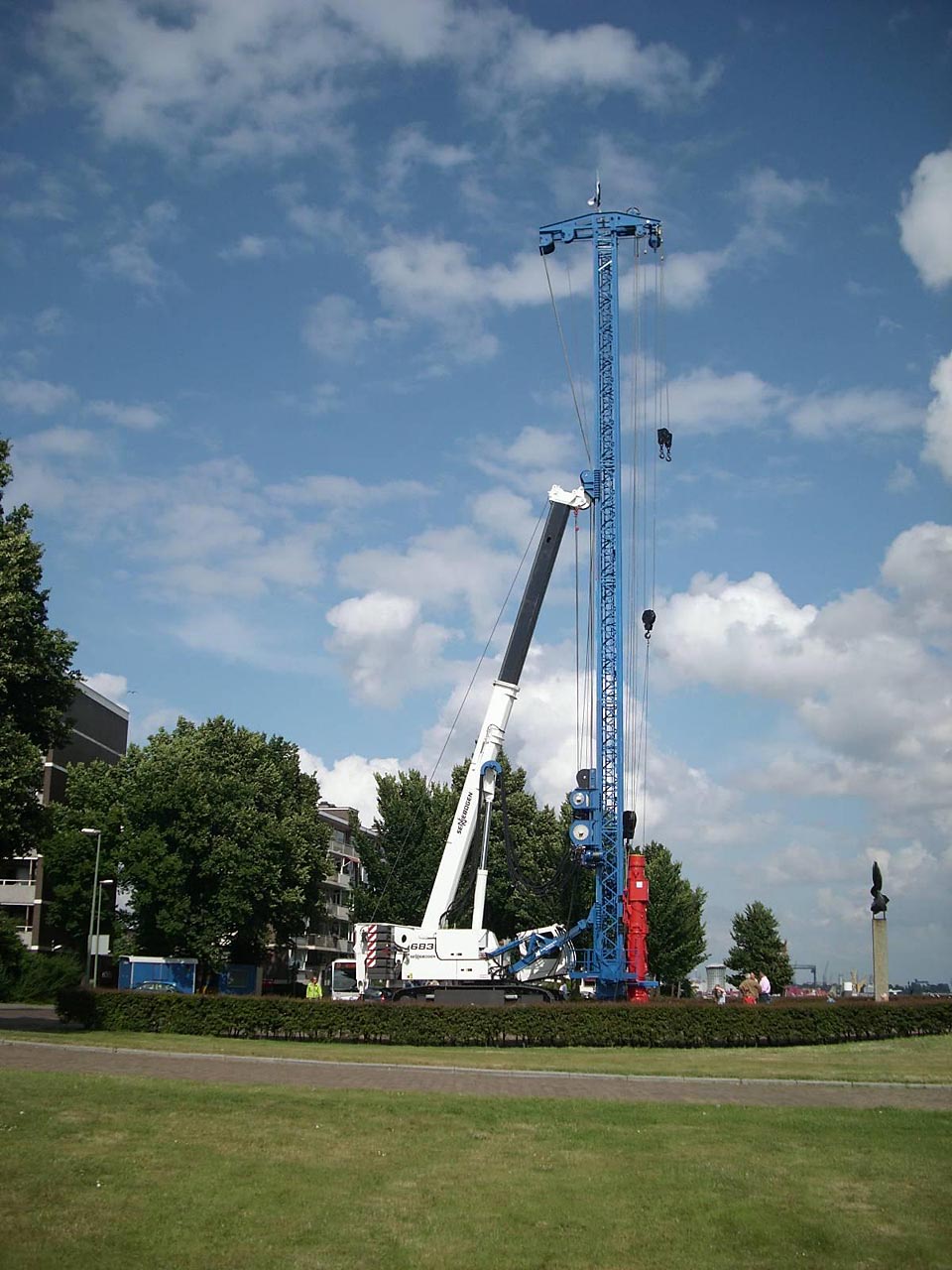

Auf der bauma 2010 präsentiert die ThyssenKrupp GfT Bautechnik den neuen 683 TP Teleskopkranmäkler. In enger Zusammenarbeit mit der Firma Sennebogen und der Machinefabriek A. van Hattem & Zoon B.V. aus Holland wurde mit dem 683 TP die auf dem Markt einzigartige Kombination aus Teleskopkran und Mäkler geschaffen.

Das neue Konzept soll im Praxiseinsatz durch die robuste Bauweise, beherrschbare Technik, kompakte Abmessungen und den schnellen Aufbau am Einsatzort ohne zusätzlichen Hilfskran punkten.

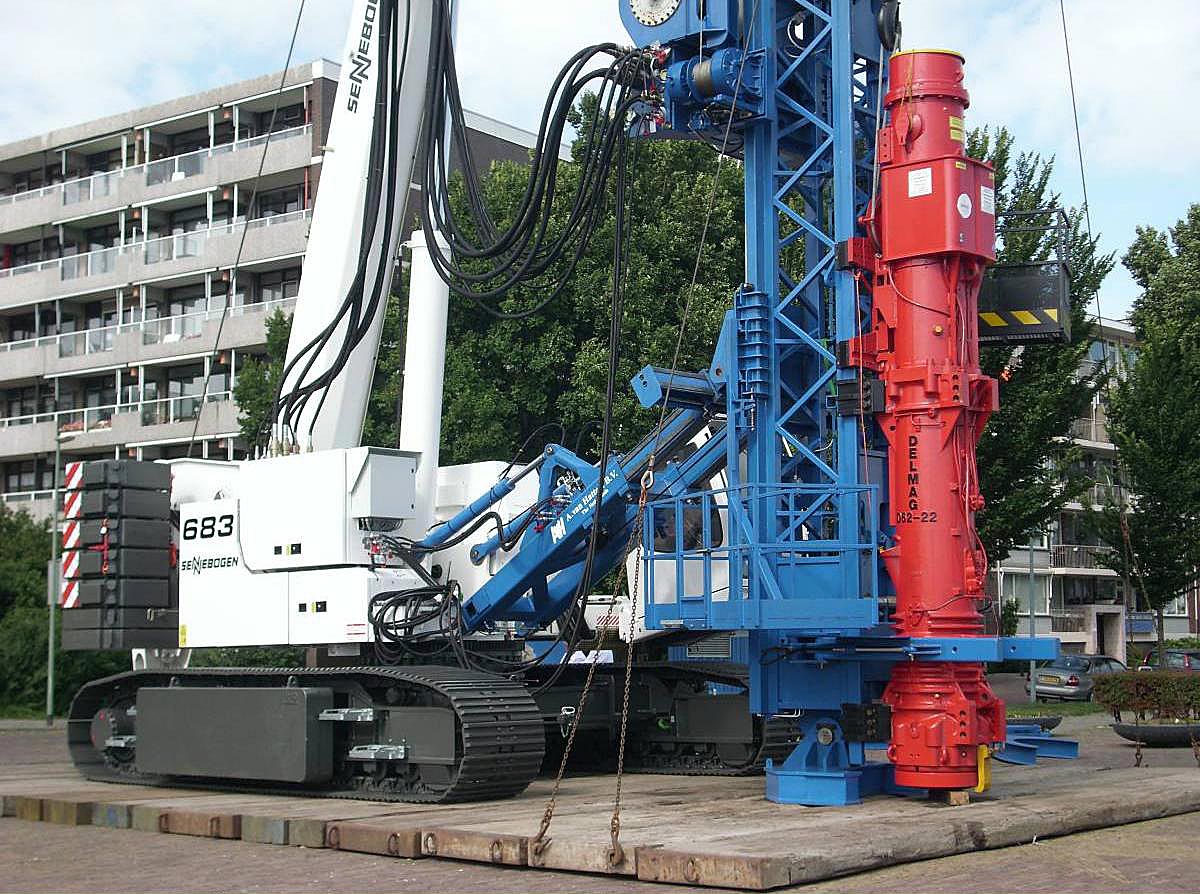

Mäkler bis zu einer Länge von 38 Metern können flexibel angebaut werden. Mit einer max. Ziehkapazität von 60 t und einer max. Nutzlast (Hammer und Pfahl) von bis zu 32 t ist der 683 TP für alle gängigen Rammverfahren geeignet. Der Mäkler bildet mit der Gittermastkonstruktion eine stabile und verwindungssteife Lösung für den Tiefbau. Bis zu vier Winden können direkt am Mäkler mit dem patentierten Verschiebesystem angebaut werden. Der verstärkte Teleskopausleger ist speziell für extreme Belastungen konstruiert und hält diesen Stand. Für die nötige Standsicherheit im Einsatz sorgt der auf 3,90 m Spurbreite hydraulisch teleskopierbare Unterwagen mit B7-Breitspur-Raupenfahrwerk in Verbindung mit einem starken Heckabstützzylinder.

Der 683 TP kombiniert zwei Geräte in einem. Ausgestattet mit einer kompletten Kransicherheitseinrichtung deckt der 683 TP auf den Baustellen anfallende Kranarbeiten ab. Innerhalb weniger Stunden soll die Maschine von einem Spezialtiefbaugerät zu einem vollwertigen Teleskopkran umgerüstet sein. Mit dem 2-teiligen Teleskopausleger können Kraneinsätze bis 80 t Traglast durchgeführt werden. In Kombination mit dem Spitzenausleger werden bis zu 34,8 m Länge erreicht.

Der 186 kW Diesel-Motor in TIER III Technologie stellt die nötige Kraft für die meisten Anwendungen bereit. Beim Einsatz von großen Vibrohämmern ist mit einem optional erhältlichen Rahmen ein Power-Pack mit 670 kW aufsetzbar.

Mehr aktuelle Meldungen aus der Baumaschinenindustrie...

Herstellerlink: www.tkgftbautechnik.com

(Foto: Thyssen Krupp GfT Bautechnik)
