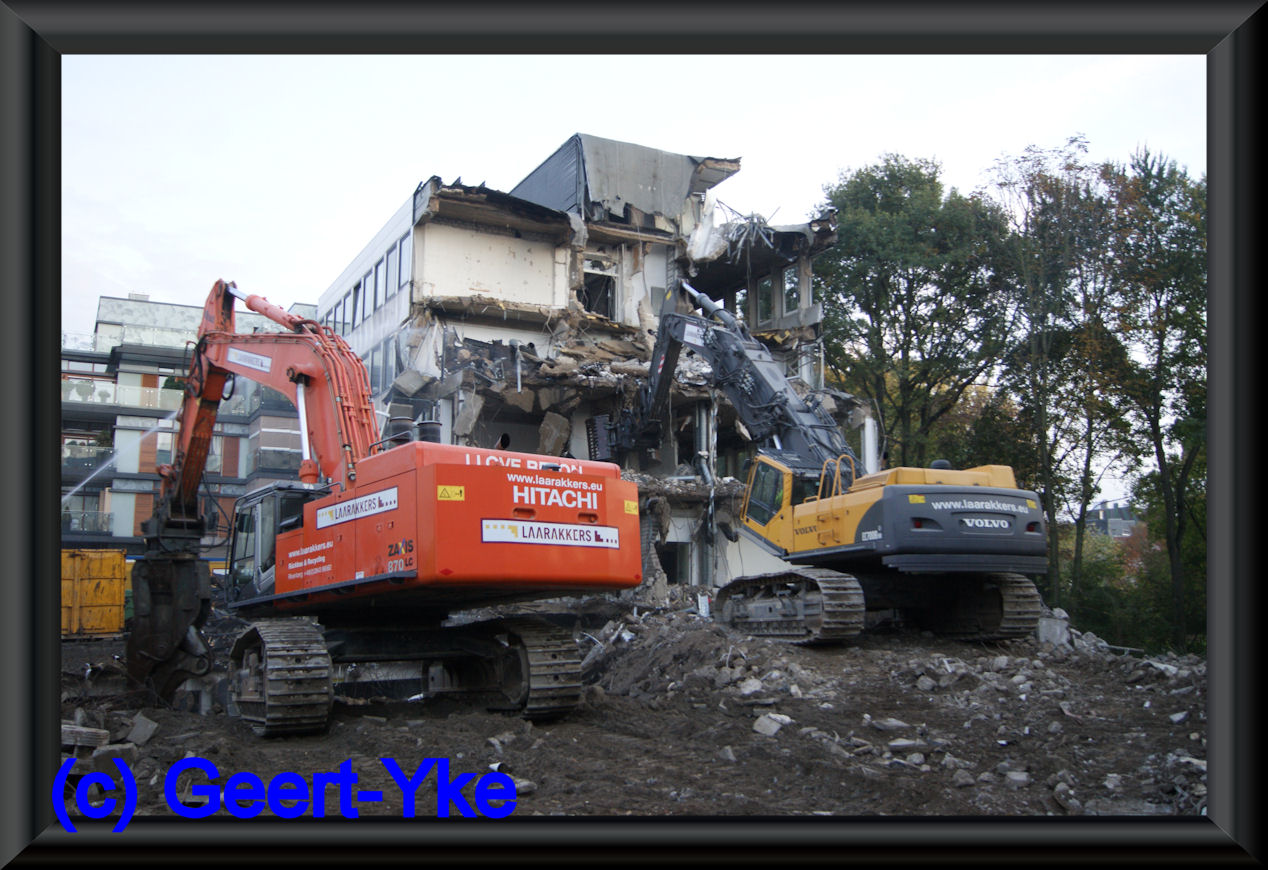

Äko 84 Geschrieben 4. November 2011 Share Geschrieben 4. November 2011 Monster Maschine- klasse, hat sich die Reise ja gelohnt bei bomben Wetter Zitieren Link to comment Auf anderen Seiten teilen Teilen...
geertyke 920 Geschrieben 5. November 2011 Share Geschrieben 5. November 2011 Ein Woche zuruck...... Zitieren Link to comment Auf anderen Seiten teilen Teilen...

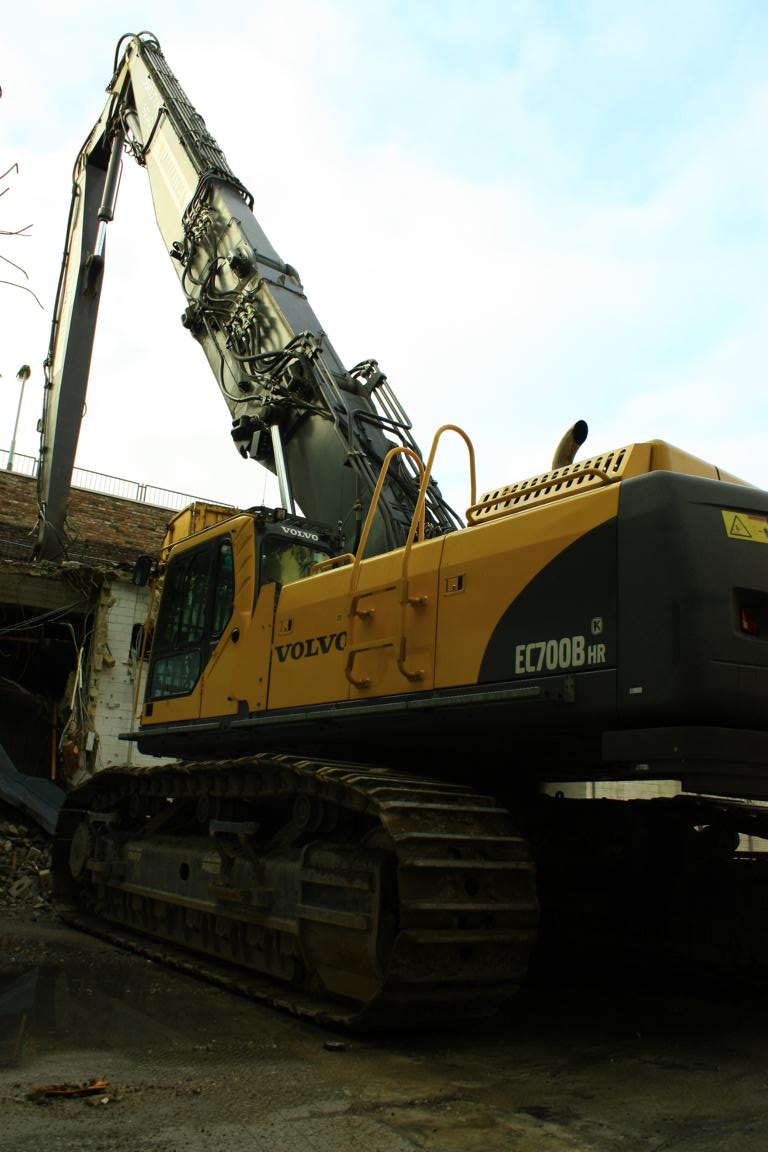

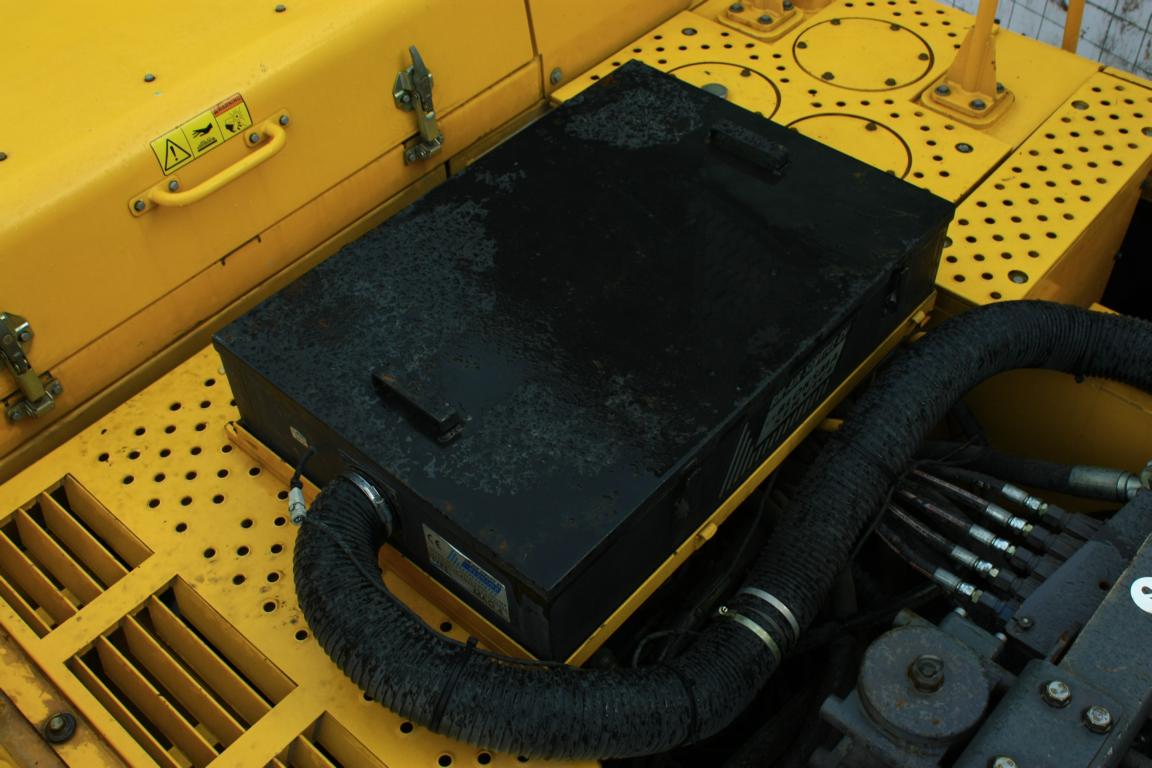

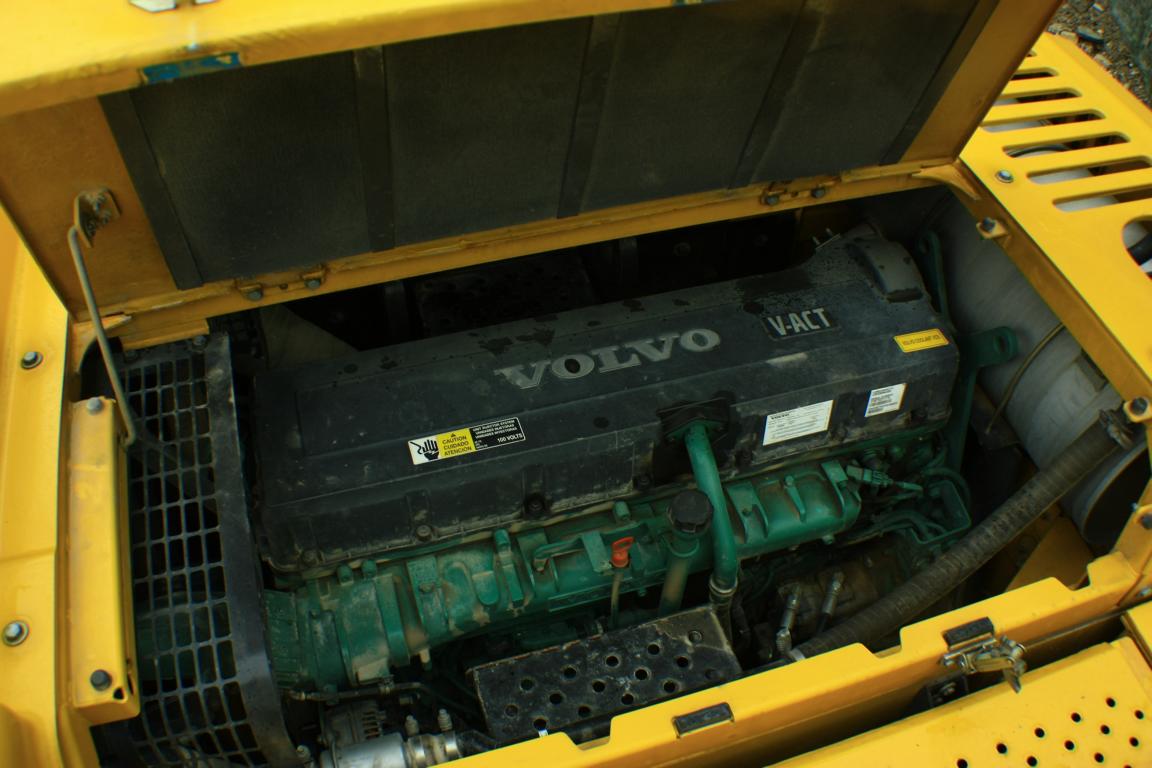

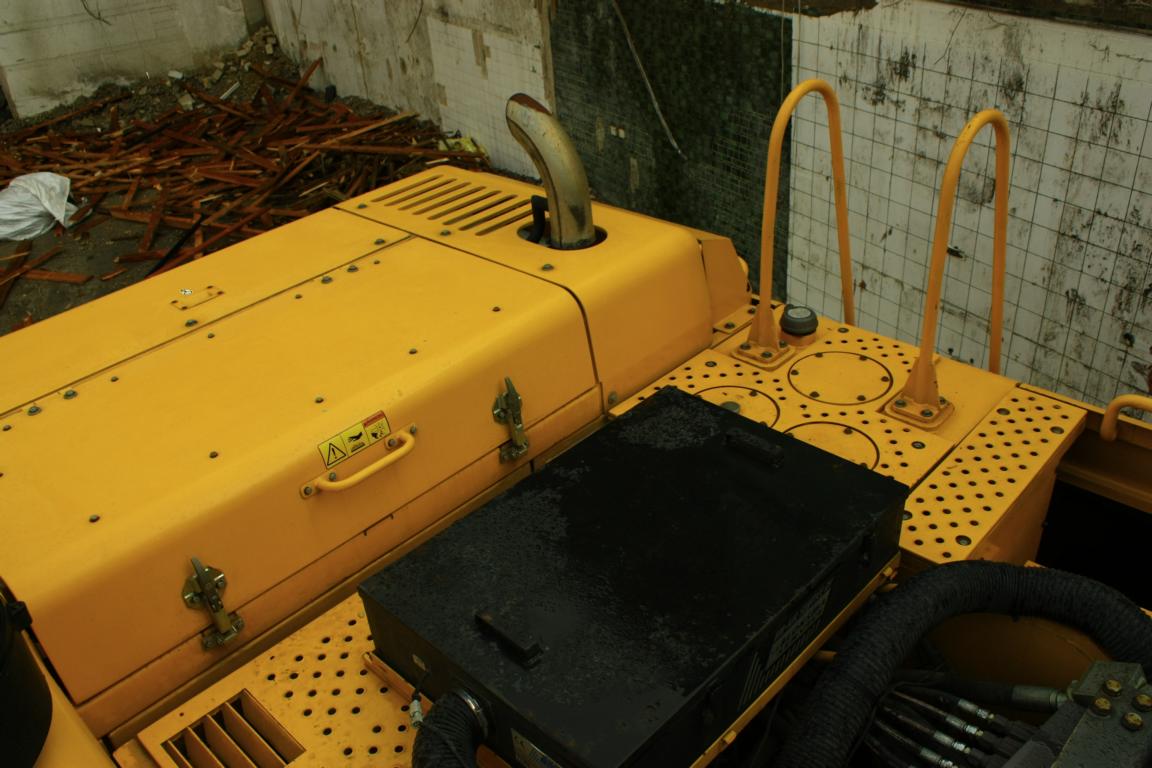

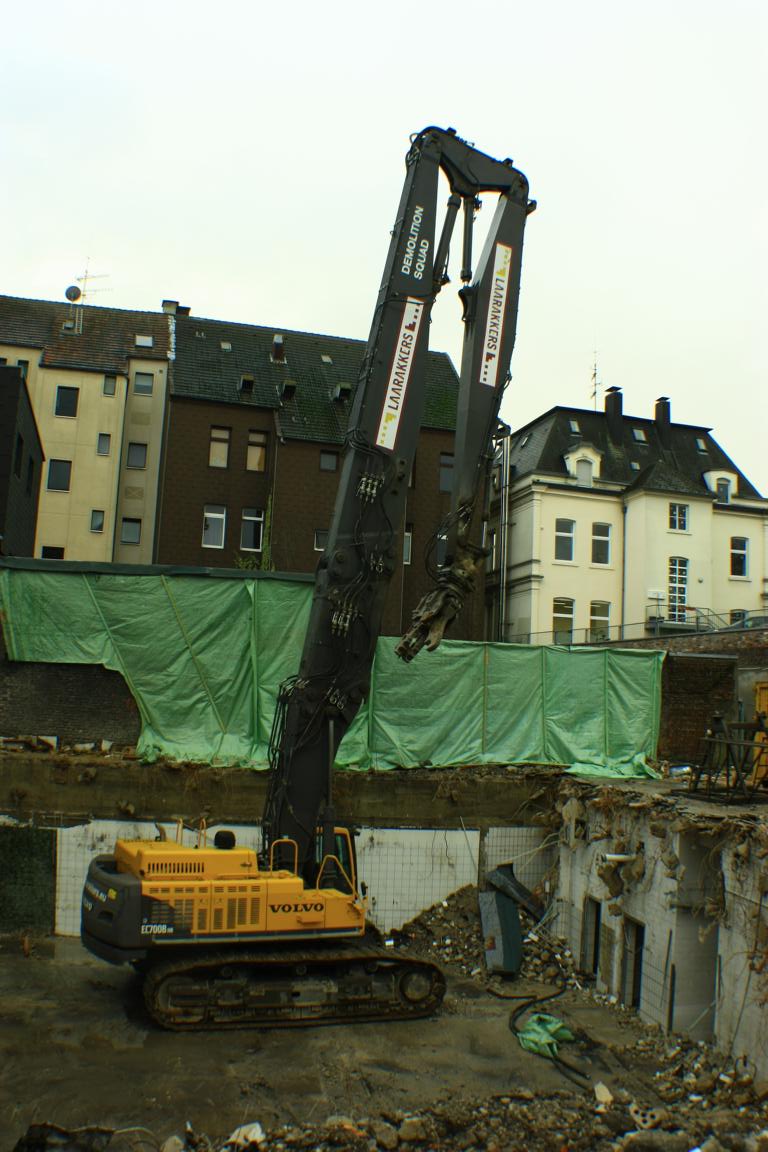

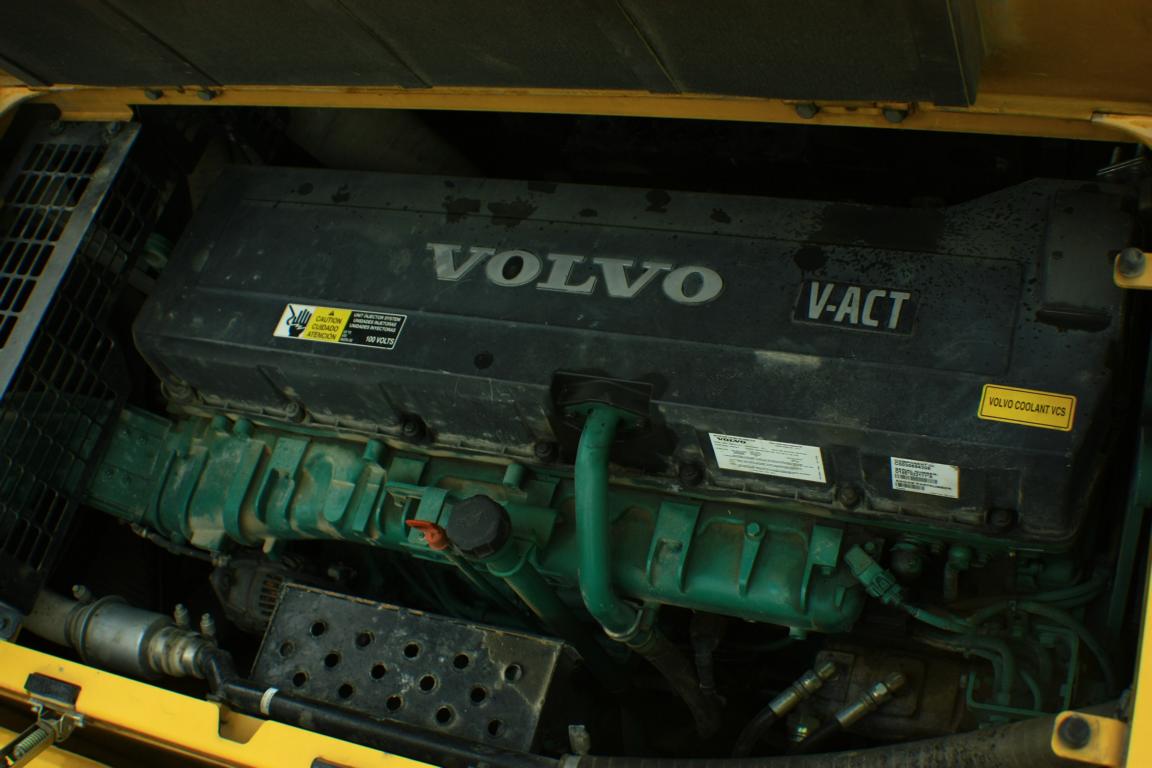

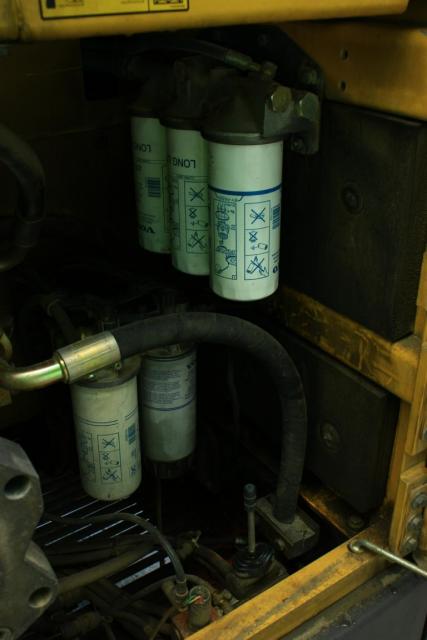

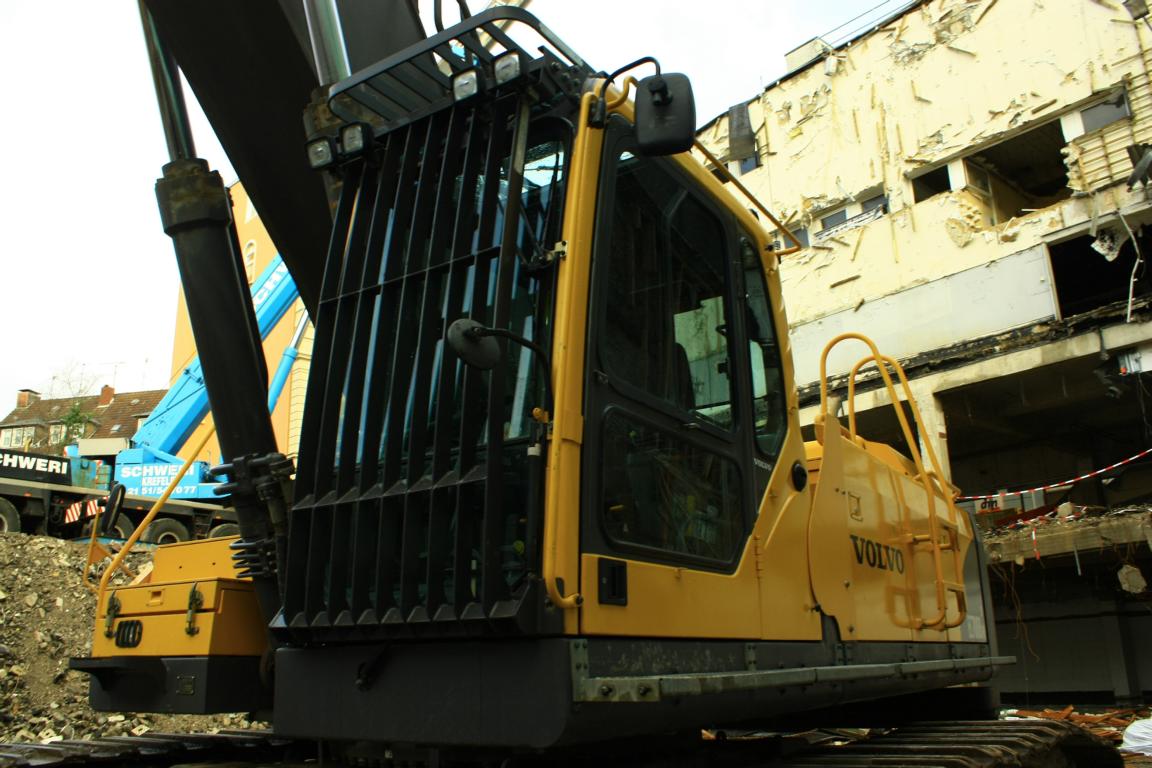

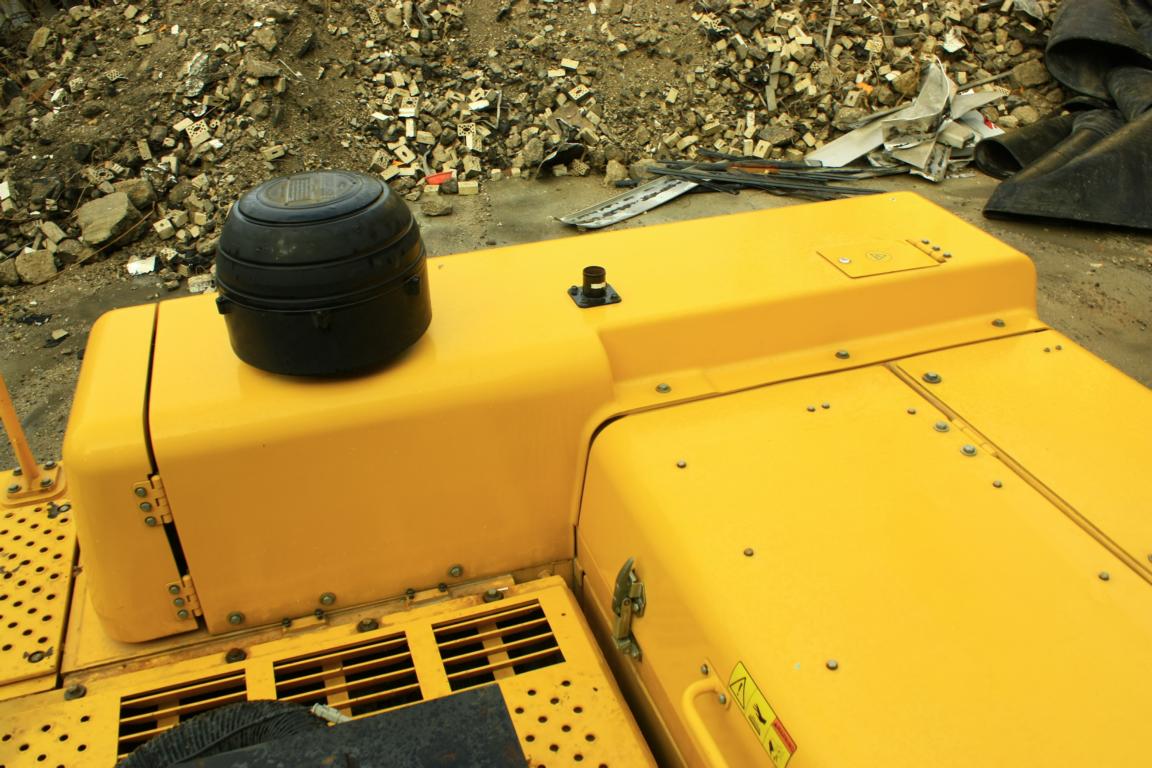

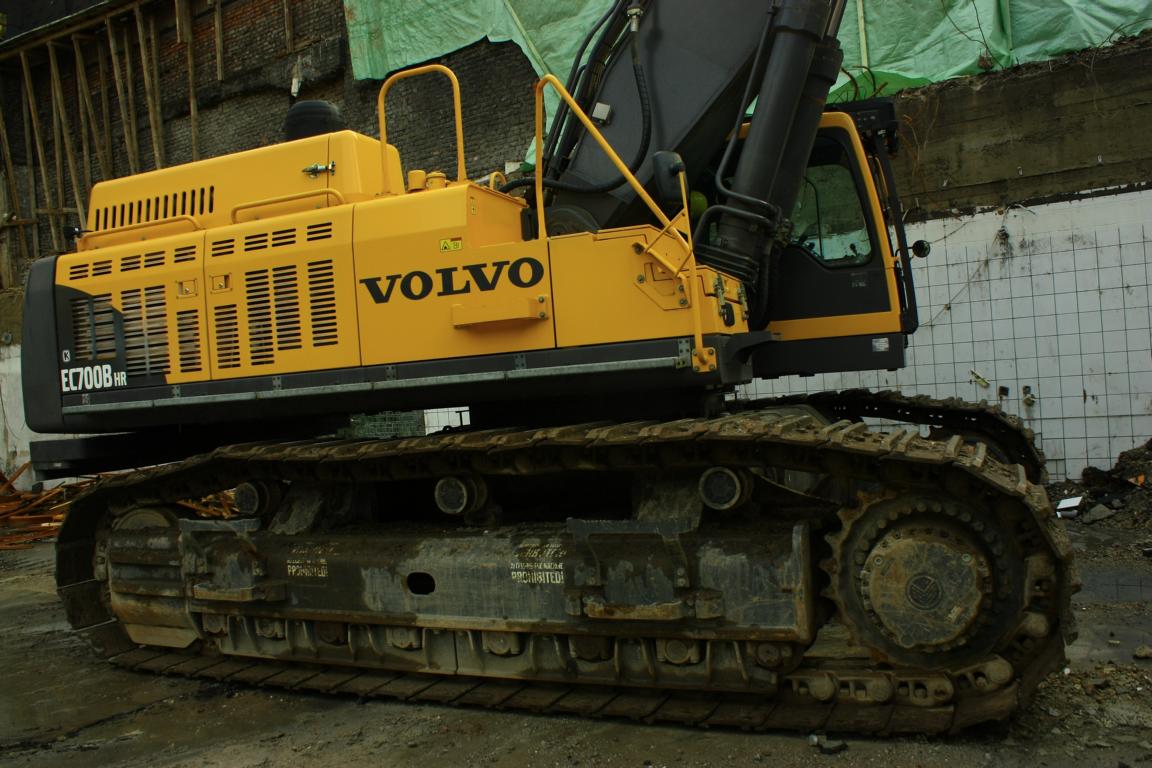

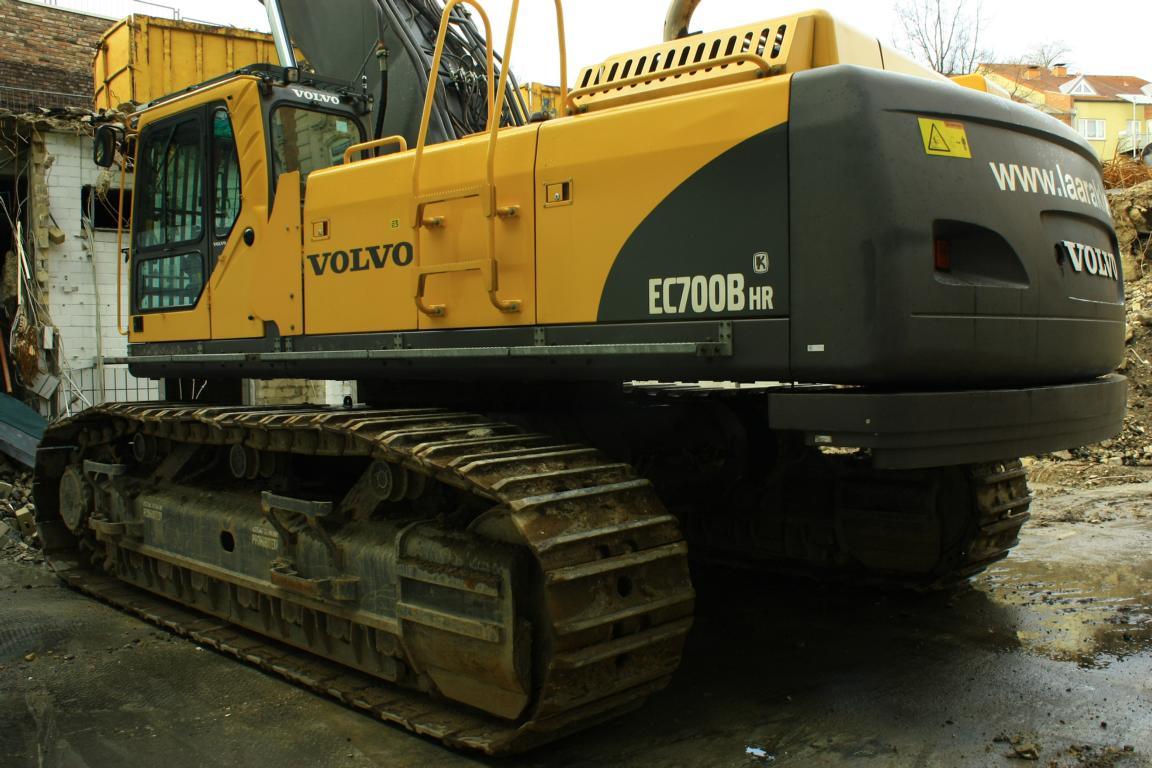

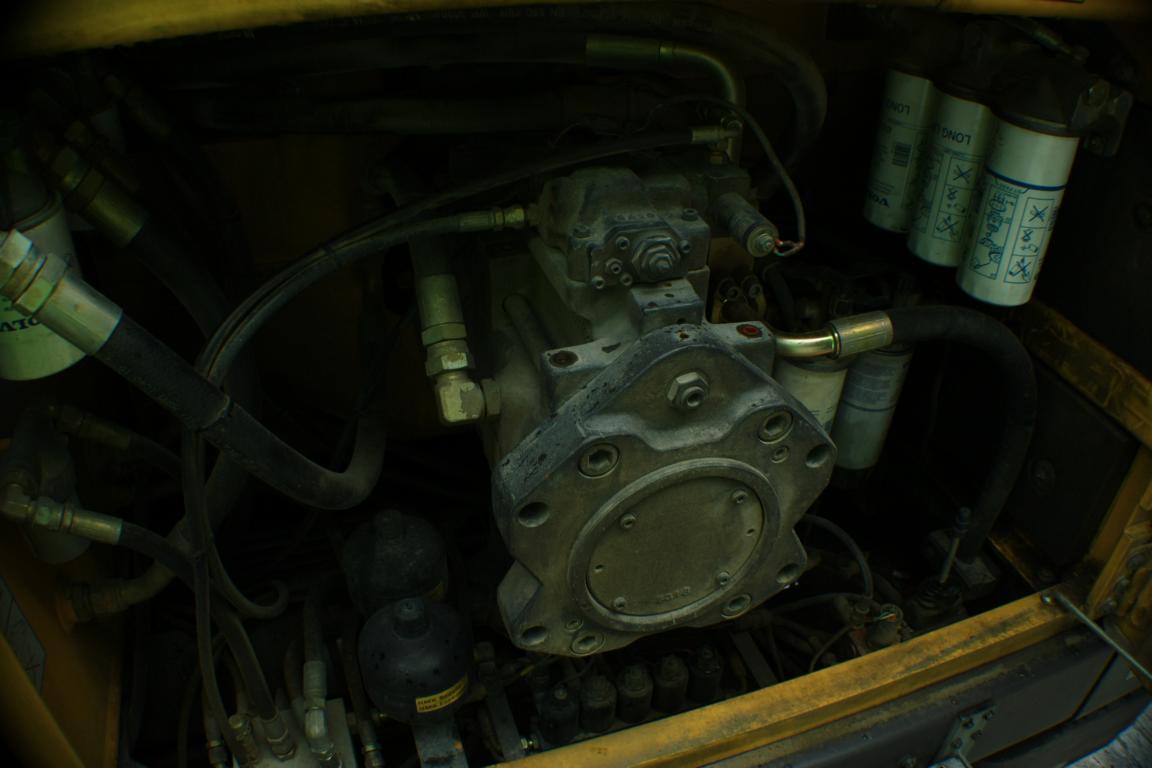

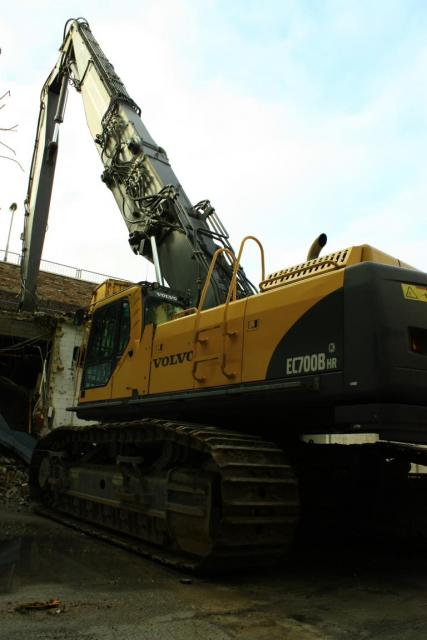

caterpillar91 1.536 Geschrieben 6. Januar 2012 Share Geschrieben 6. Januar 2012 Heute hatte ich die Möglichkeitmir den Bagger ein wenig genauer anzuschauen Deshalb ein paar mehr Photos, bitte keine Kommentare like 'Wie kann man nen Motor fotografieren!?'Es gibt genug Leute, die sich für die Technik in so nem EC700 interessieren und nicht die Möglichkeit haben, diese Life zu begutachten... 1. Erste Seitenansicht vom Volvo EC700B High Reach2. Andere Seite3. Motor; Ein Volvo D16E mit 16l Hubraum und 430 Pferdchen (316kW)4. Unten rechts am Motor ist die Rotatorpumpe und links unten erkennt man die Lichtmaschine5. Hauptpumpe; Eine Verstellbare Axialkolbenpumpe, hat mich gewundert, dass er nur eine große Pumpe hat, und nicht 2. oder 3. kleinere. Die Pumpe liegt übrings auf der Kabinenseite 6. Filter; Oben die 3. sind Ölfilter, wohl mit Hauptstrom- und Nebenstromfilterung , darunter die Kraftstofffilter... Die Hydraulikölfilter befinden sich auf der anderen Seite der Pumpe...7. In dieser Kiste verbirgt sich eine Schutzbelüftung 8. Entgegen der meisten anderen Bagger, hat der EC700 den Luftfilter und die Kühler auf der rechten Seite in Fahrtrichtung Zitieren Link to comment Auf anderen Seiten teilen Teilen...

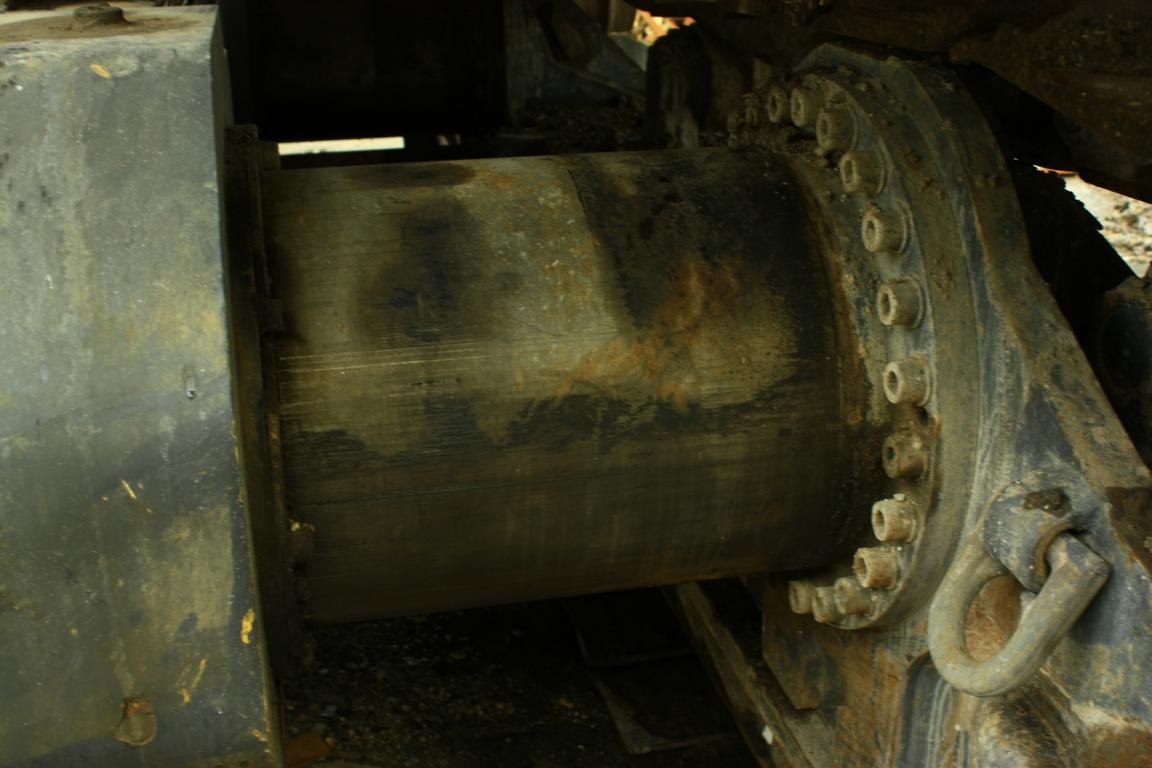

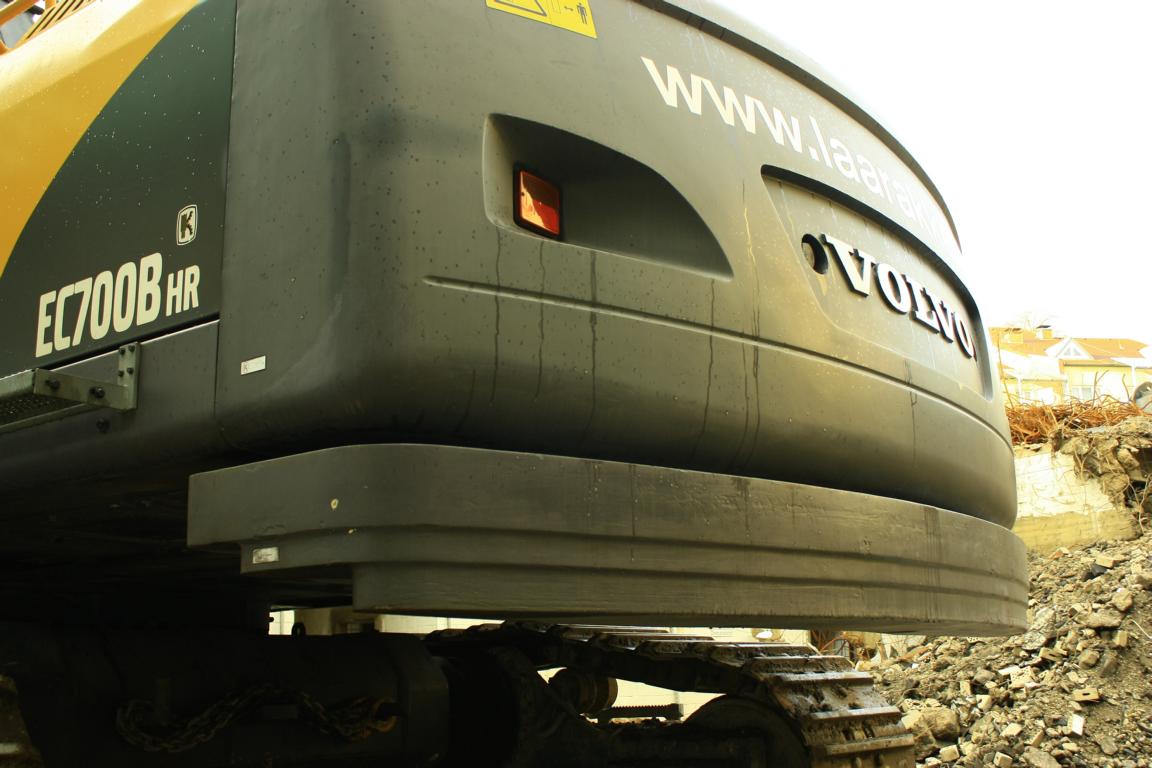

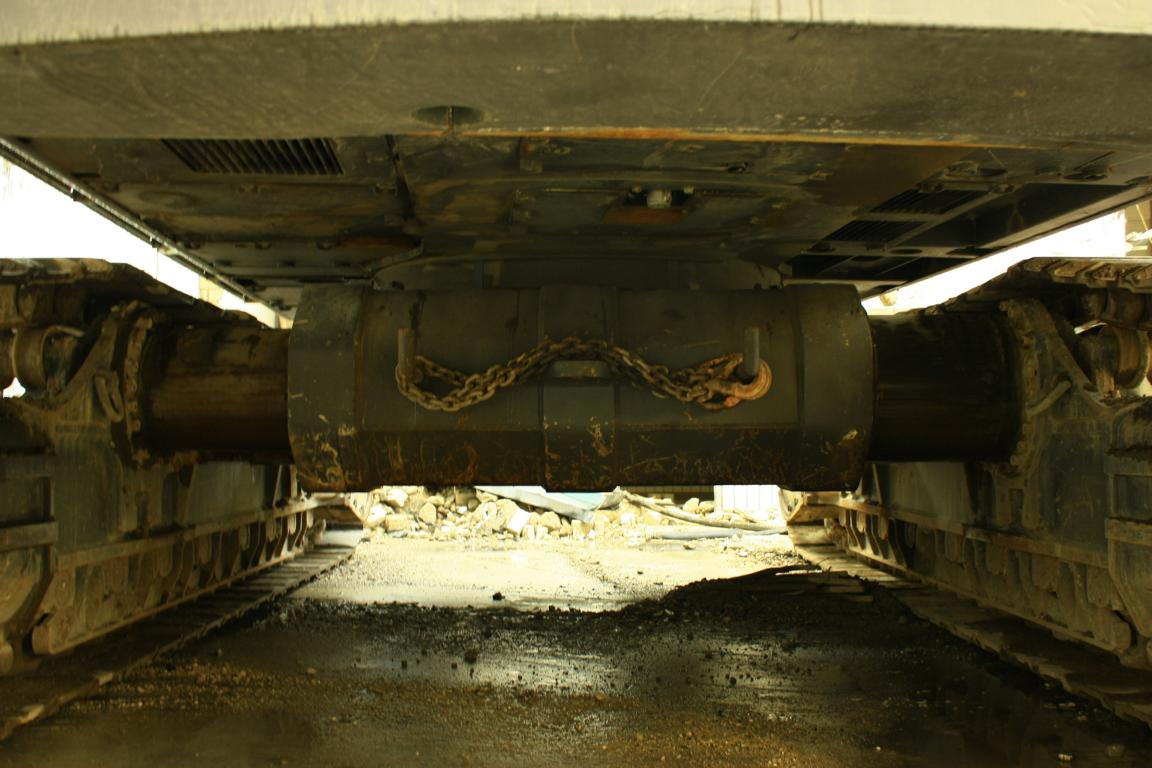

caterpillar91 1.536 Geschrieben 6. Januar 2012 Share Geschrieben 6. Januar 2012 1. In der Mitte der Motor und rechts daneben die Pumpe. An der Aufstiegsleiter liegt der Hydrauliköltank.2. Laufwerk; Hydraulisch Verstellbar 3. Zusatzkontergewicht.4. 5. Detail Verstellbares Laufwerk6. Gesamtansicht Kühlerseite7. Pumpenseite vorne8. Pumpenseite hintenDas wars' Großes Danke an das Team von Laarakkers, welche diesen Einblick erst möglich machten Zitieren Link to comment Auf anderen Seiten teilen Teilen...
MegaAbbruch 0 Geschrieben 2. Juni 2012 Share Geschrieben 2. Juni 2012 (bearbeitet) hier ein Video EC700B HRD mit Abbruchschere von LaBountyVideo: http://www.youtube.com/watch?v=hEKBWSQ3MDE[/u]Bilder folgen! bearbeitet 2. Juni 2012 von MegaAbbruch Zitieren Link to comment Auf anderen Seiten teilen Teilen...
