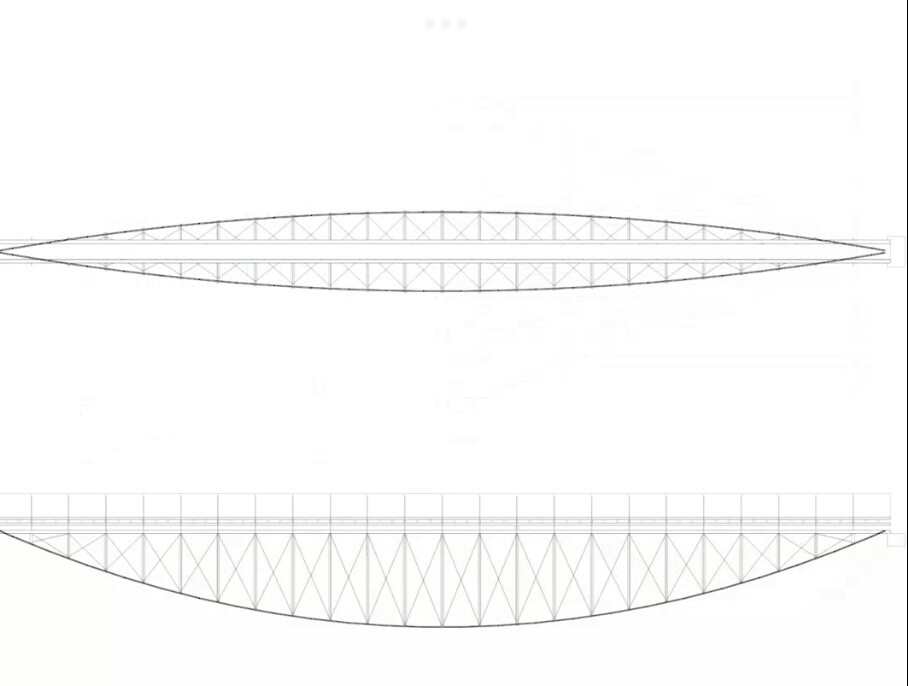

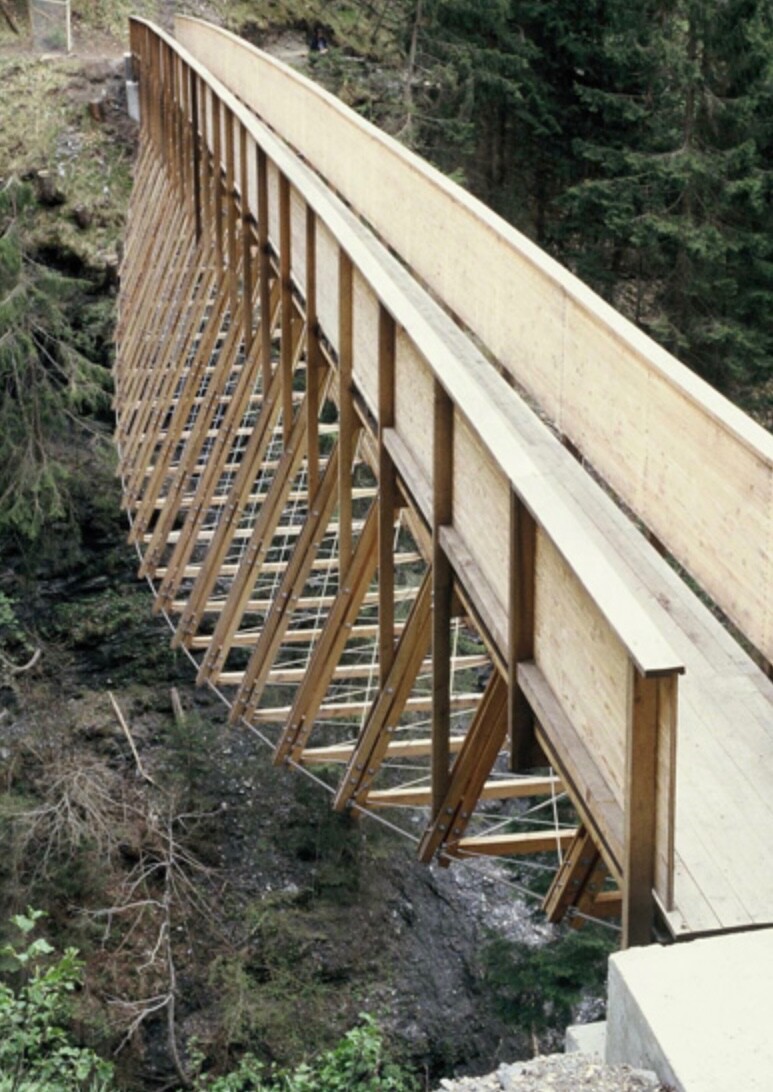

Yezz3606 0 Geschrieben 30. Januar Share Geschrieben 30. Januar Guten Tag, ich bin momentan im 3 Semester Bauingenieur und ich soll eine statische Berechnung für die Tragwerksanalyse anfertigen. Es geht um die Brücke erster Traversinersteg es ist eine unterspannte Balkenbrücke in der Schweiz die die 1999 durch eine Lawine eingestürzt ist. Ich soll die Berechnung auf einem Plakat darstellen und erläutern. Leider bin ich etwas hilflos wie ich sowas am besten berechne. Bauwerksdeatails Gesamtlange: 47 m (etwa 154 Fuß) Geländerhöhe: 1,10 m Wegbreite: 1,20 m Gesamtgewicht: 12,26 t Materialien: Stahl und Holz Berechnung mit Fußgänger(3-5 Tonnen)als Belastung Tragwerksanalyse Konstrucktion: unterspannte Balkenbrücke Tragwerkskombination: Überlagerung von zwei verschiedenen Tragwerken Haupttragelement: Unterzug Unterspannung: Besteht aus zwei Unterspannseilen Druckelement: Hölzerner Druckgurt Aussteifendes Tragwerk: Zwei vollwandige Brüstungsträger Verankerung: Brüstungsträger seitlich in den Auflagern verankert Bogenkonstruktion: Gespreizter Bogen zur seitlichen Aussteifung. vielen dank Zitieren Link to comment Auf anderen Seiten teilen Teilen...
SirDigger 2.069 Geschrieben 30. Januar Share Geschrieben 30. Januar Wir machen dir nicht deine Hausaufgaben... (Da bräucht Ich wochen bis ich des wieder könnte) https://www.e-periodica.ch/cntmng?pid=sbz-003%3A1987%3A105%3A%3A141 https://informationsdienst-holz.de/fileadmin/user_upload/Seite_Wissen/Buch_Bruecken_aus_Holz_2019.pdf https://informationsdienst-holz.de/fileadmin/Publikationen/2_Holzbau_Handbuch/R01_T02_F09_Tragwerksplanung_Holzbruecken_2019.pdf https://docplayer.org/180807330-Musterstatik-fuer-holzbruecken-beispiel-deckbruecke.html 1 Zitieren Link to comment Auf anderen Seiten teilen Teilen...
