Rototilt / Tiltrotatoren an diversen Baggern

[The-Cat-Man 1.402]

Und natürlich mein Schatzchen, den Caterpillar M 315 C VA mit einen kurzen 2100 mm Stiel und einen Indexator RT 60 B, mit Eurosteel CW-Schnellwechsler.

Sehn hier, nur die Schläuche für das Schwenken sind an der Aussenseite des Stiels verlegt, die Schläuche für Schnellwechsler und Drehen sind zwischen das Umlenkstück verlegt. Mittels Absperrhähne kan mann die Dreh- und Schwenkfunktion ausschalten und für andere Anbaugeräte verwenden, wie einen Hydr. Sieblöffel, (Normalen) Zweischalengreifer oder Hammer.

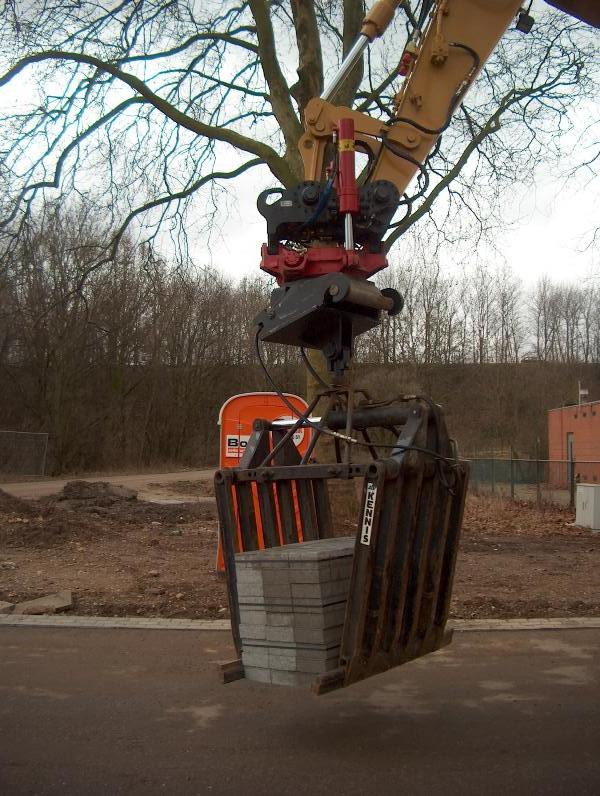

Hier ist die Steinzange angebaut.
Über ein 6/2 Ventil wird die Schwenkfunktion Umgeschaltet für die Steinzange zu öffnen und schliessen.

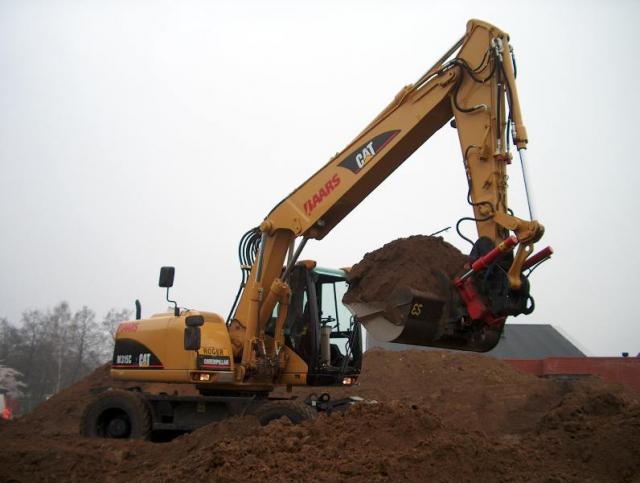

Dank Kurzer Stiel kan man auch gut Baggern.

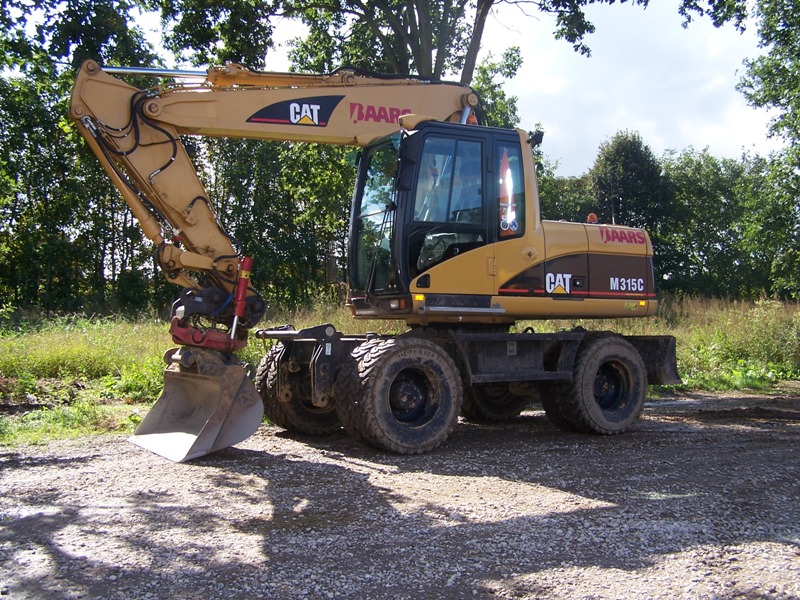

Und in Schlaffstellung

[André 139]

Wirklich super Fotos der verschiedenen Ausführungen. Wenn man drüber nachdenkt ist ja insbesondere der ZW Bagger besonders im Vorteil durch einen Tiltrotator.

[The-Cat-Man 1.402]

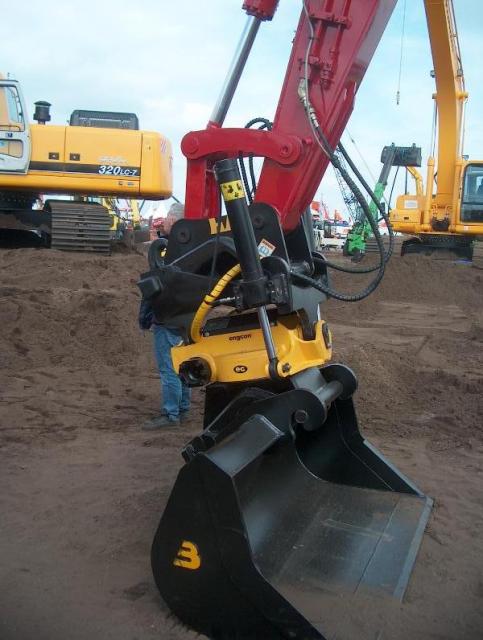

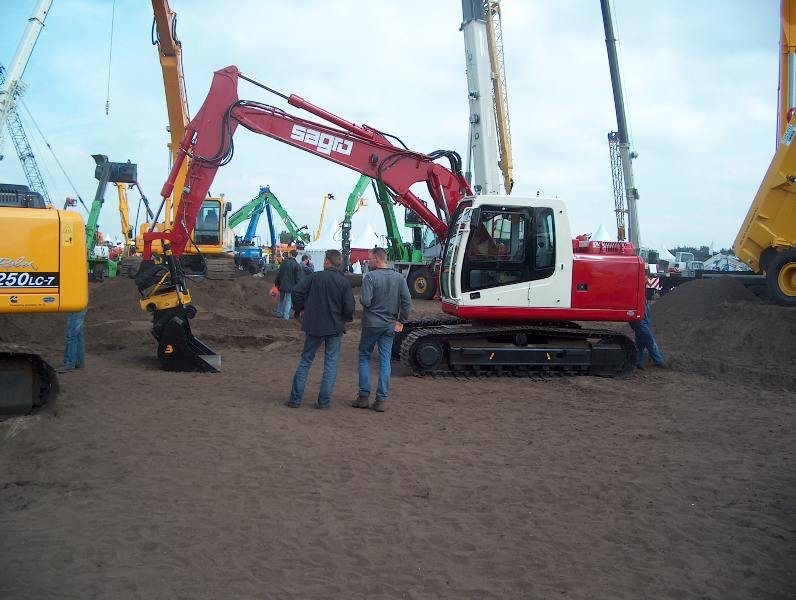

Anbei einen Hyundai Robex 140 LC-7 mit Verstellausleger von Sagro (NL), Dieses Gerät ist ausgerüstet mit einen EC 15 in Sandwich Bauweise.

[The-Cat-Man 1.402]

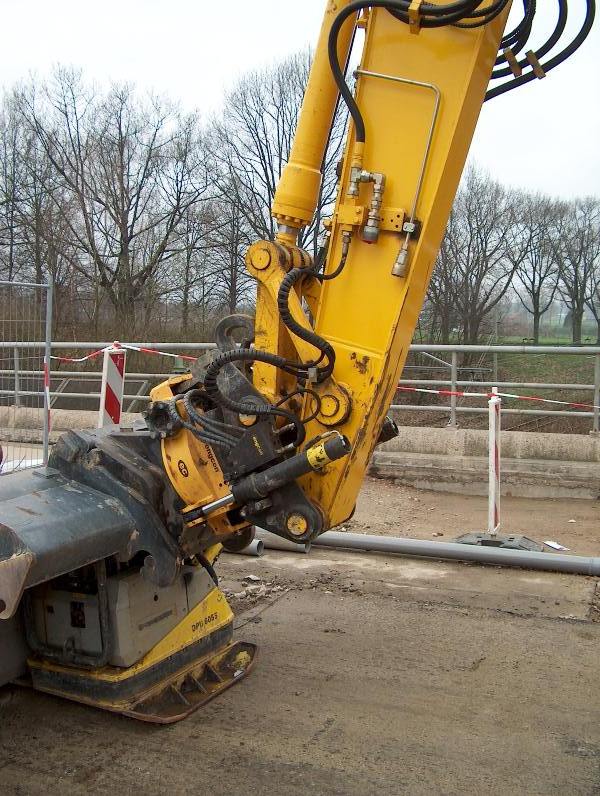

Anbei noch ein Gerät von Gorissen aus Gronsveld (NL), ein Volvo EW 160 B, auch mit einen Engcon EC 15, und Beco Grabenlöffel.

Auch dieser Bagger kan seine Zusatzhydraulik auch noch für andere Ausrüstungen gebrauchen, das hat Volvo-Händler Kuiken aus Echt (NL) richtig Gut gemacht.

[The-Cat-Man 1.402]

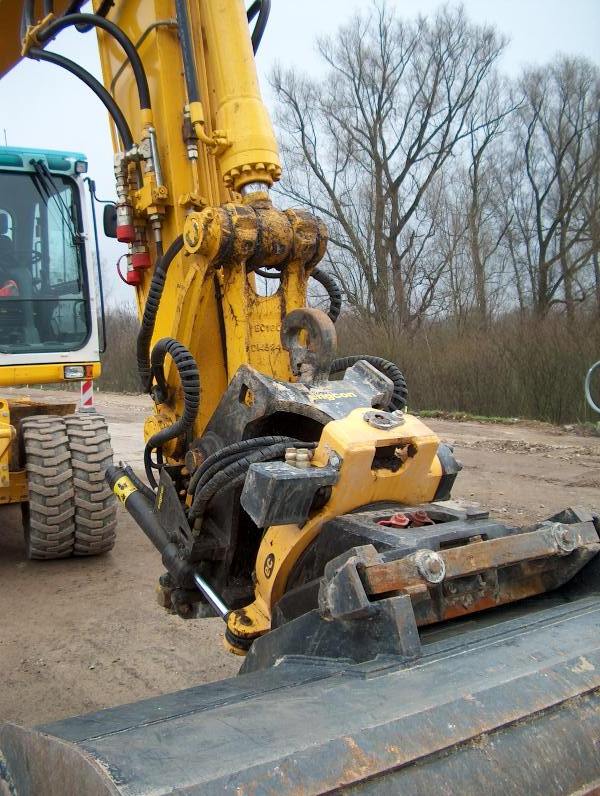

Anbei einen Hitachi Zaxis 160 LC von Roger van der Heijden aus Epen (NL), auch dieser Bagger hat einen Engcon EC 15.

Was Ich selbst eine Gute Lösung finde ist der Lasthaken in der Mitte von der Aufnahme anstat der Orginale von Engcon an der Seite der Aufnahme.
