Neubau Rheinbrücke Duisburg-Neuenkamp

[Bisbee 101]

Laut Liebherr hat der LTR1100 doch 83m Hubhöhe https://www.liebherr.com/de/int/produkte/mobil-und-raupenkrane/raupenkrane/liebherr-teleskop-raupenkrane/ltr-teleskop-raupenkrane.html

[Staalbauer 403]

Es geht um die Länge des Teleskopauslegers! Aber es könnte trotzdem ein LTR1100 sein.

Zwei Gründe dafür:  Der 1100er hat einen Teleskopausleger der bis auf 54 m Höhe laut Datenblatt kommt. Wenn man sich dann das Bild ansieht, so  überragt der Teleskopausleger den Pylon um ca 4 m.

Der Pylon hat laut Plänen eine Höhe von 49m über der Gradienten. Die Pylonbreite in dieser Ansicht liegt bei 1,9 m.  Also passt das mit der Teleskophöhe von 54 m. Außerdem konnt man bei der Anlieferung sehen, dass der Kran komplett mit montierten Raupen auf einem Tieflader angeliefert wurde. Das geht mit einem LTR 1220 nicht.





[Staalbauer 403]

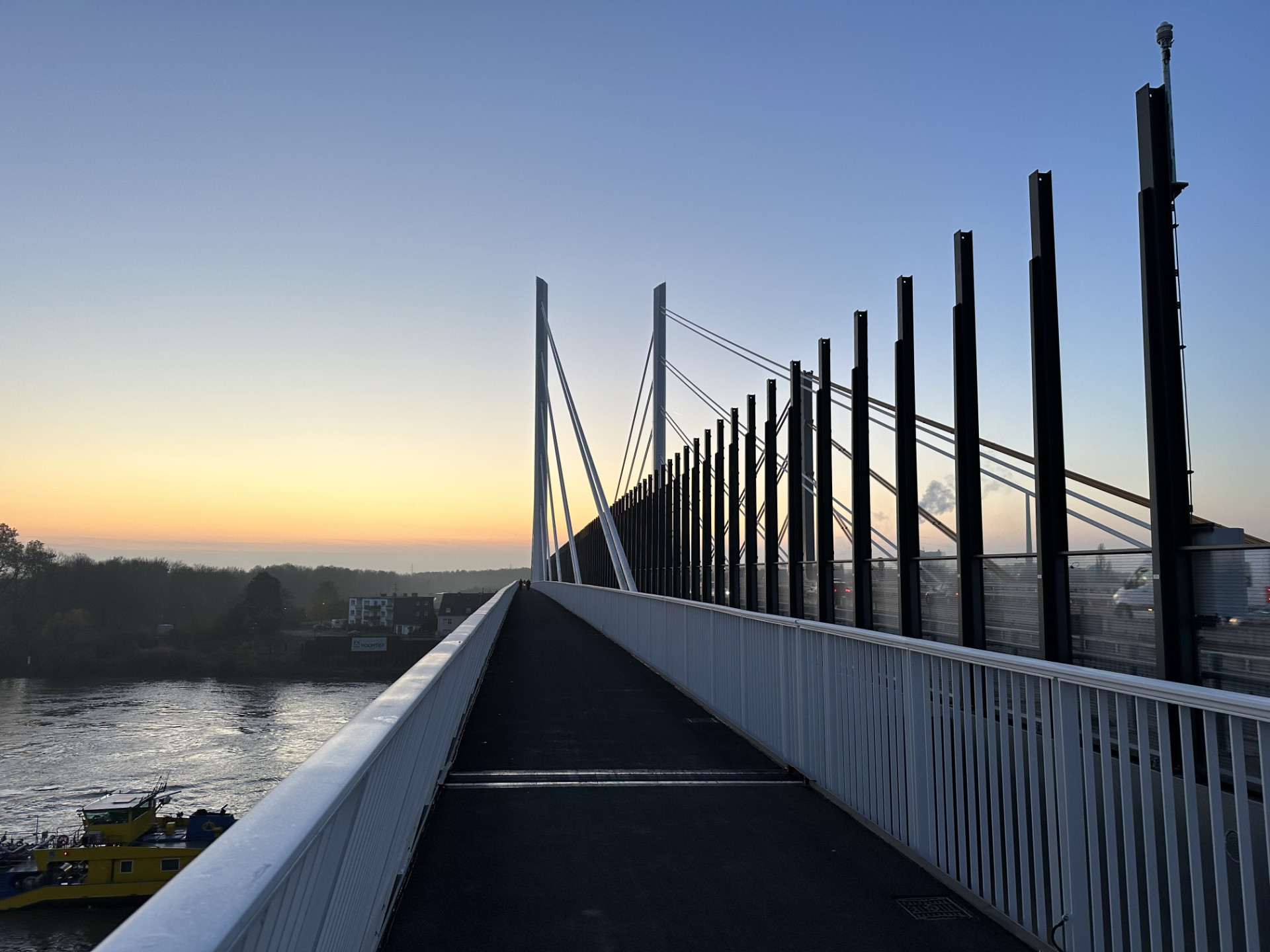

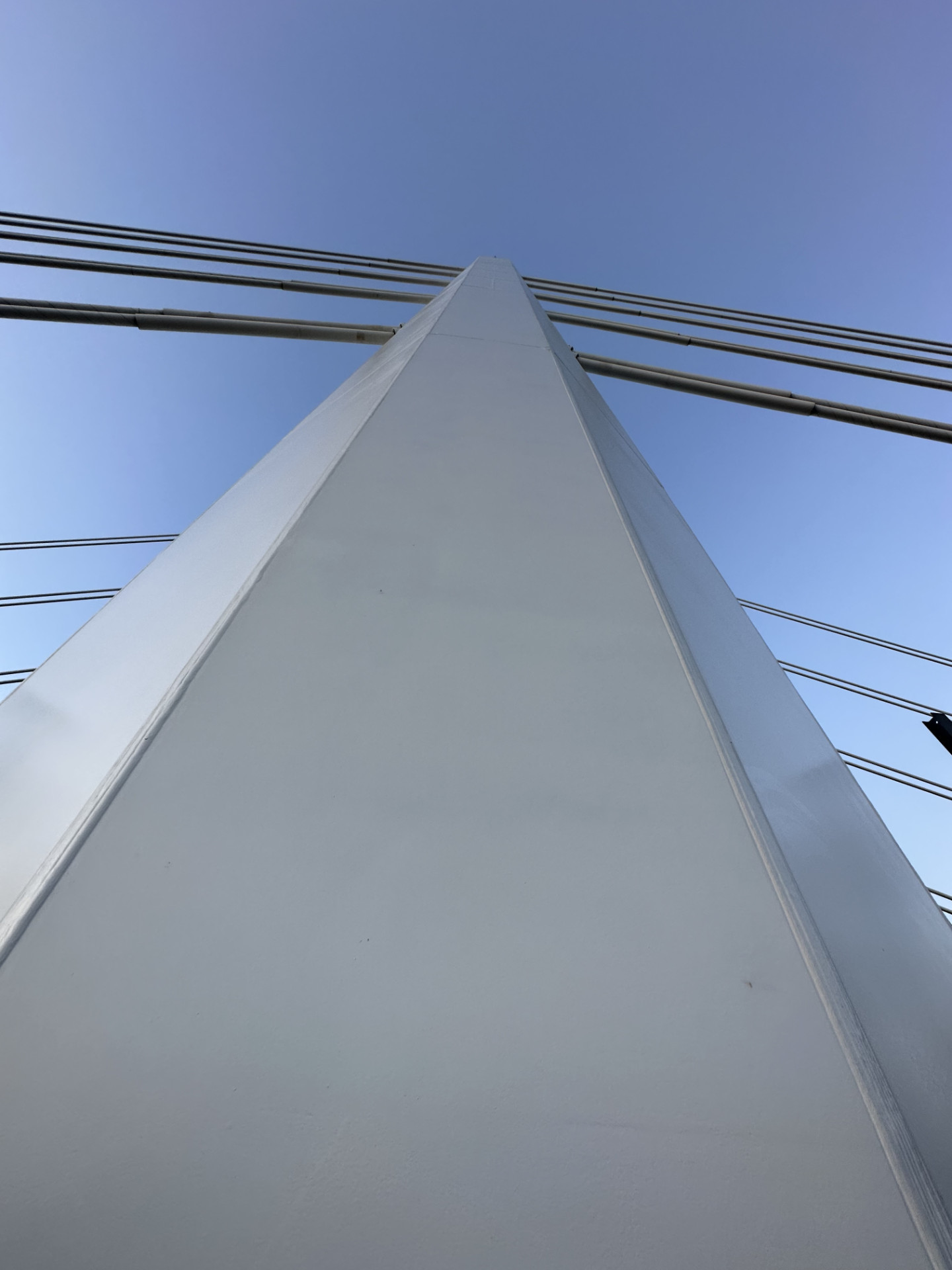

Ich war jetzt endlich auch mal persönlich auf der Brücke - Hier ein paar Fotos:





bearbeitet 18. November 2023 von Staalbauer

[Staalbauer 403]

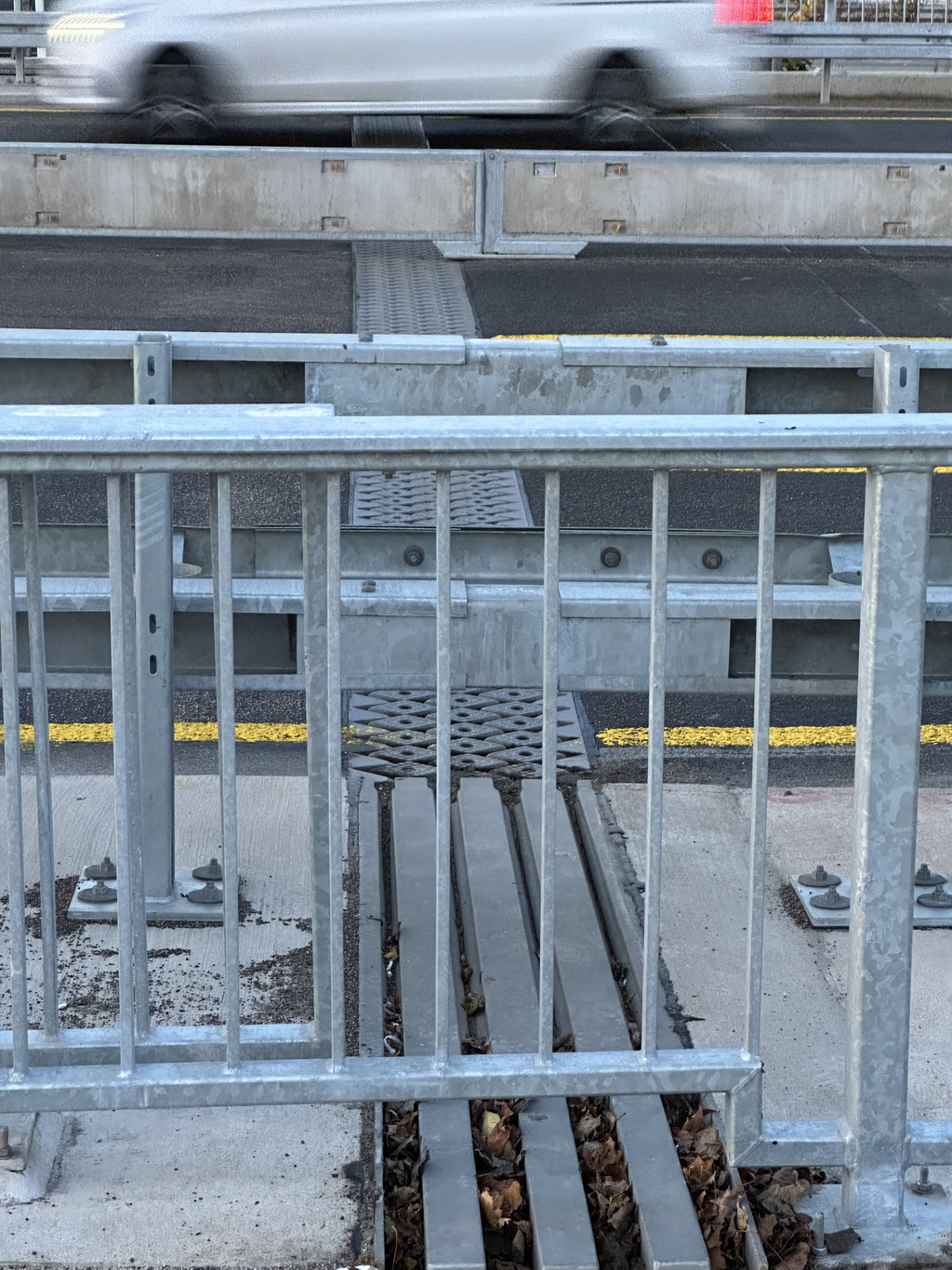

Die Fahrbahnübergänge haben unterschiedliche Breiten. Rechtsrheinisch haben die Pylone ein Festlager in Längsrichtung der Brücke, daher ein schmaler Übergang:

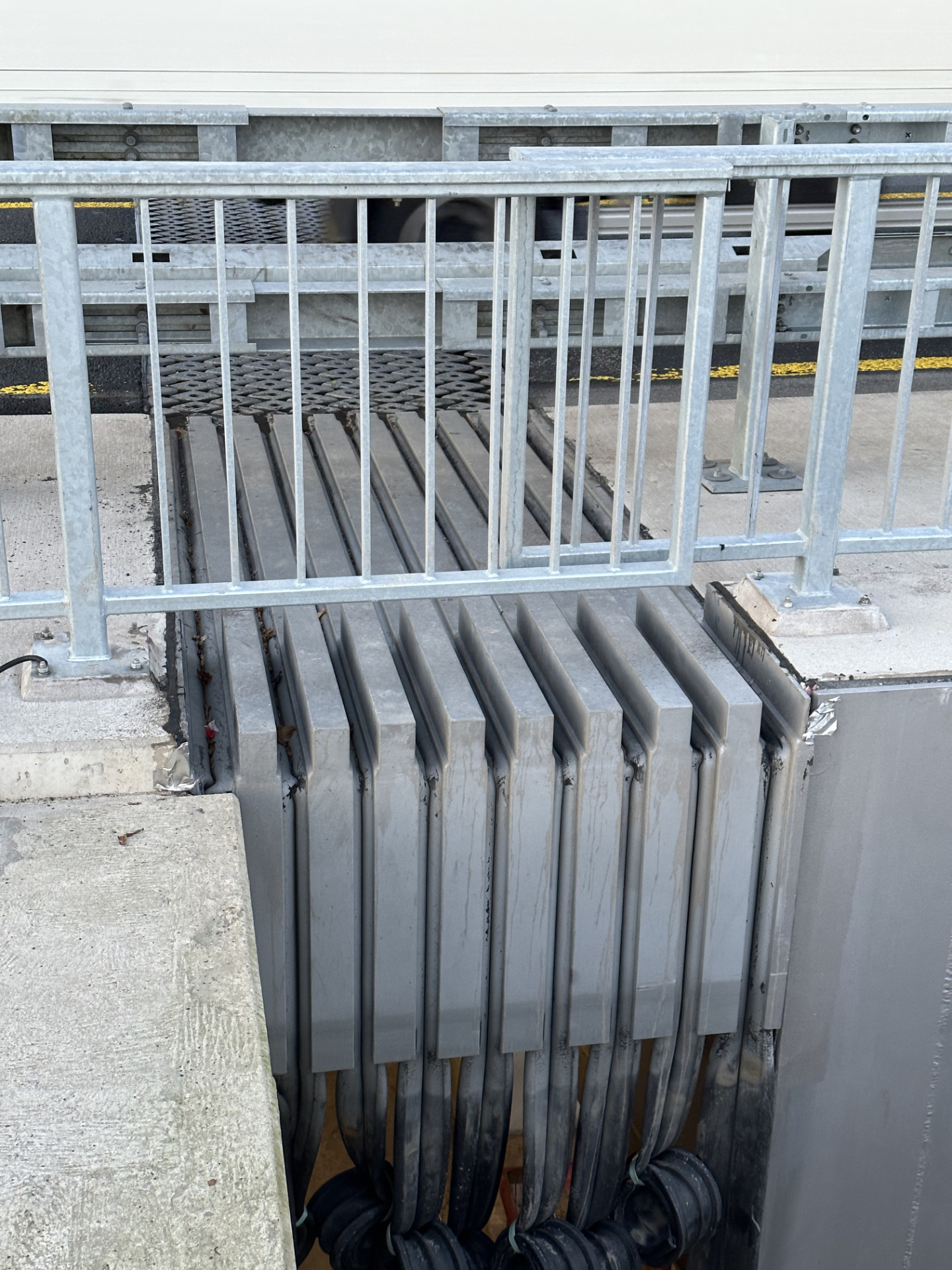

... linksrheinisch (Da sind die Loslager)  ist ein breiter Übergang

bearbeitet 18. November 2023 von Staalbauer

[Staalbauer 403]

Einige Details:

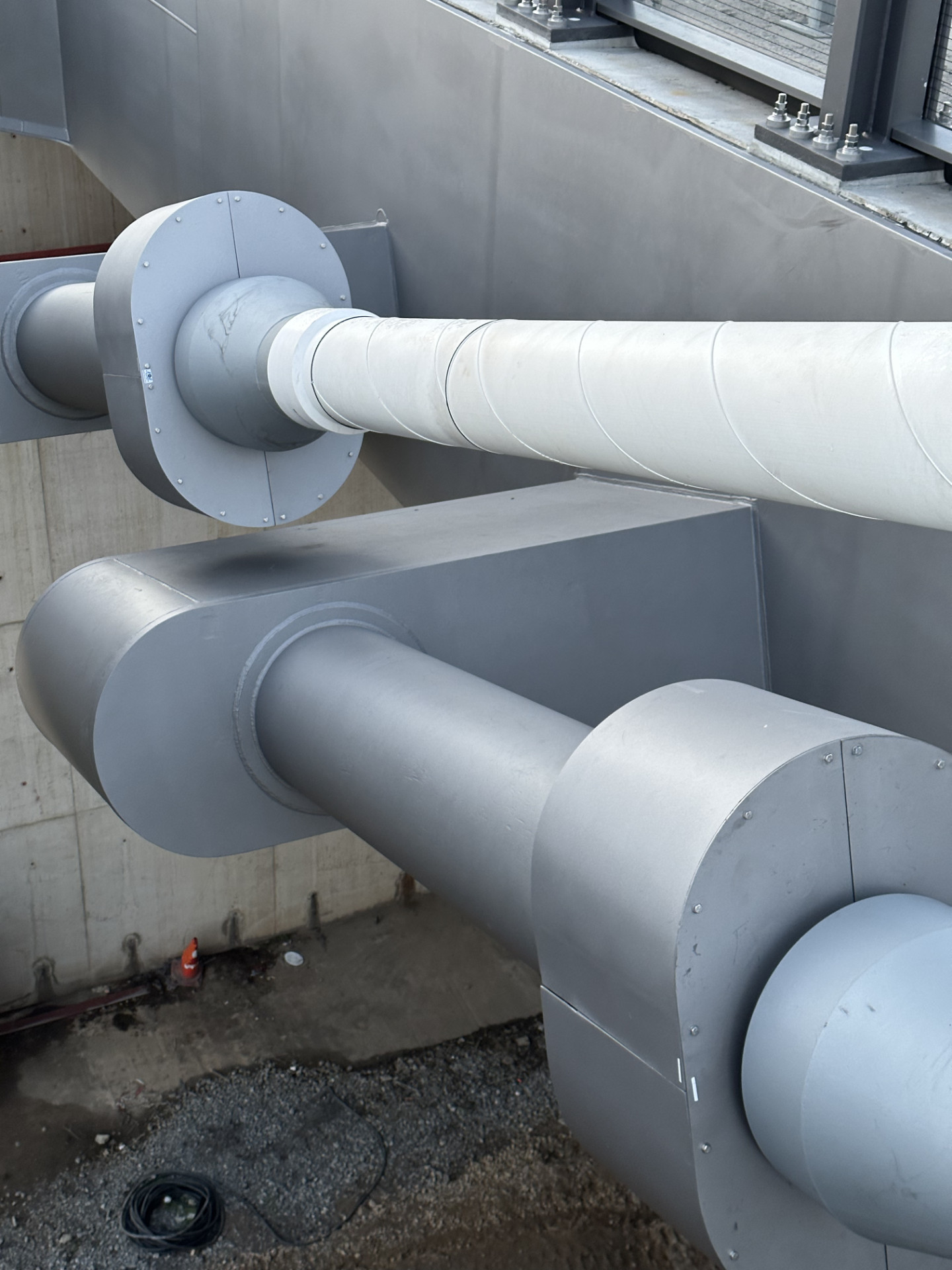

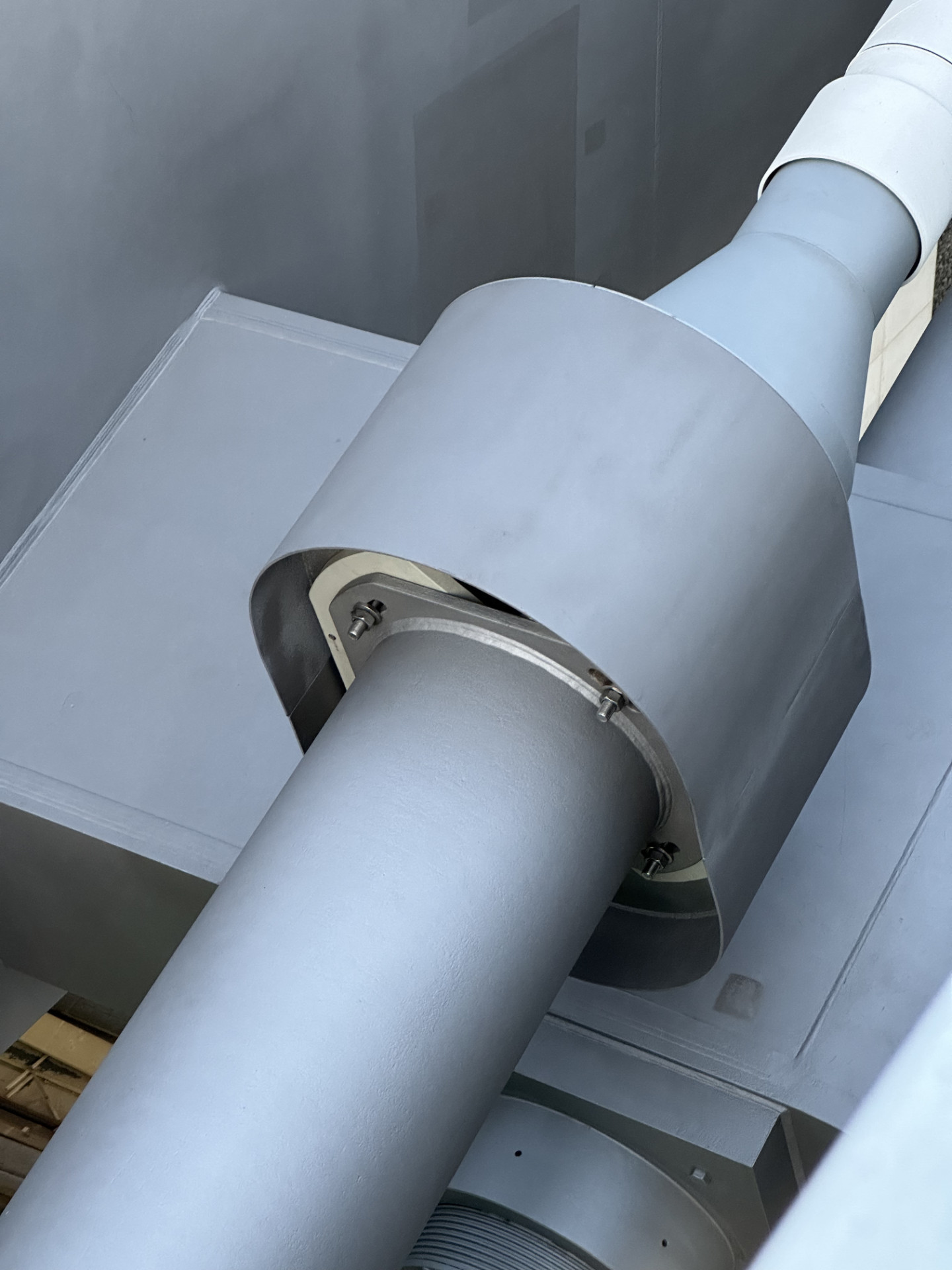

Schwingungsdämpfer

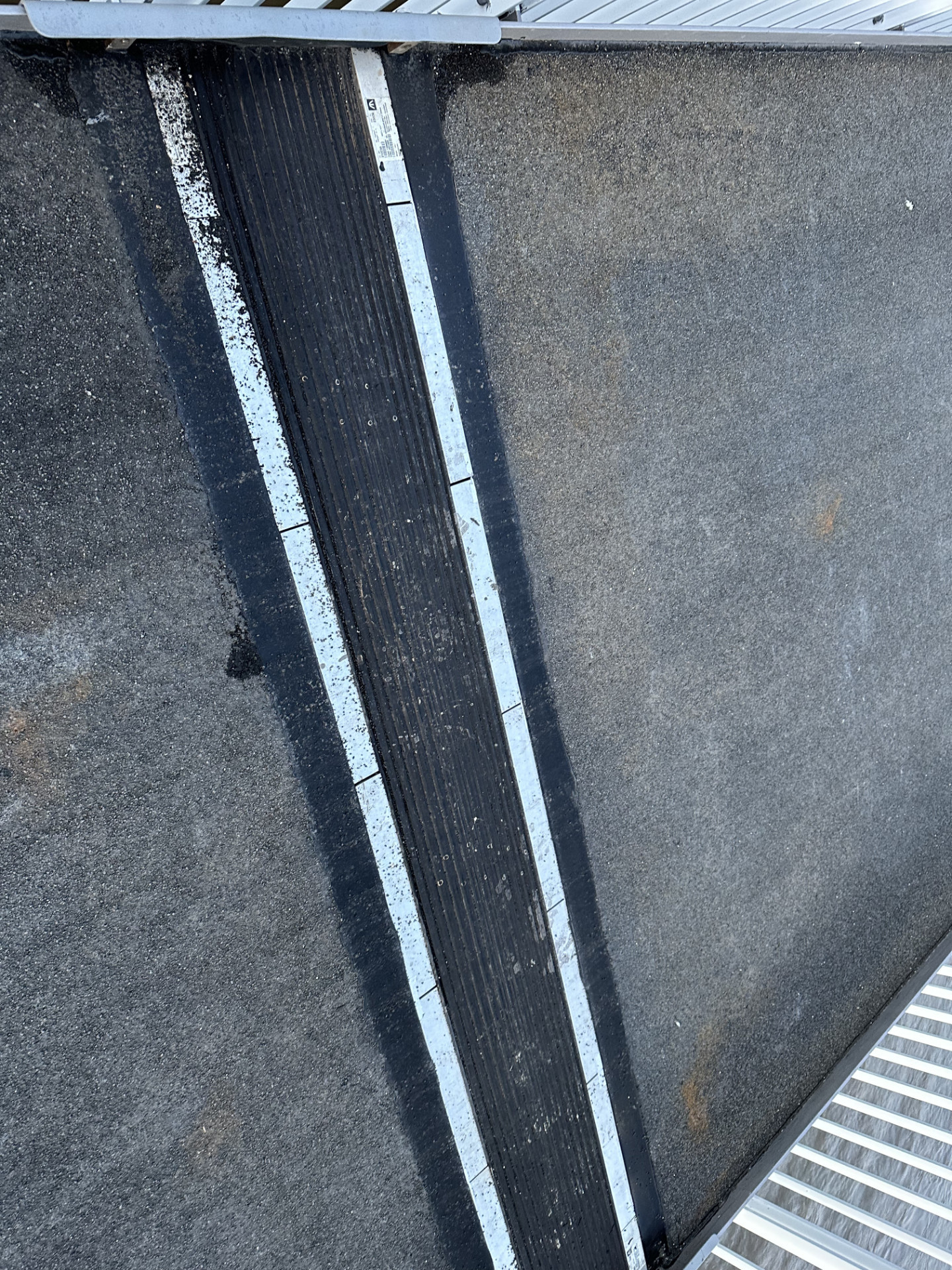

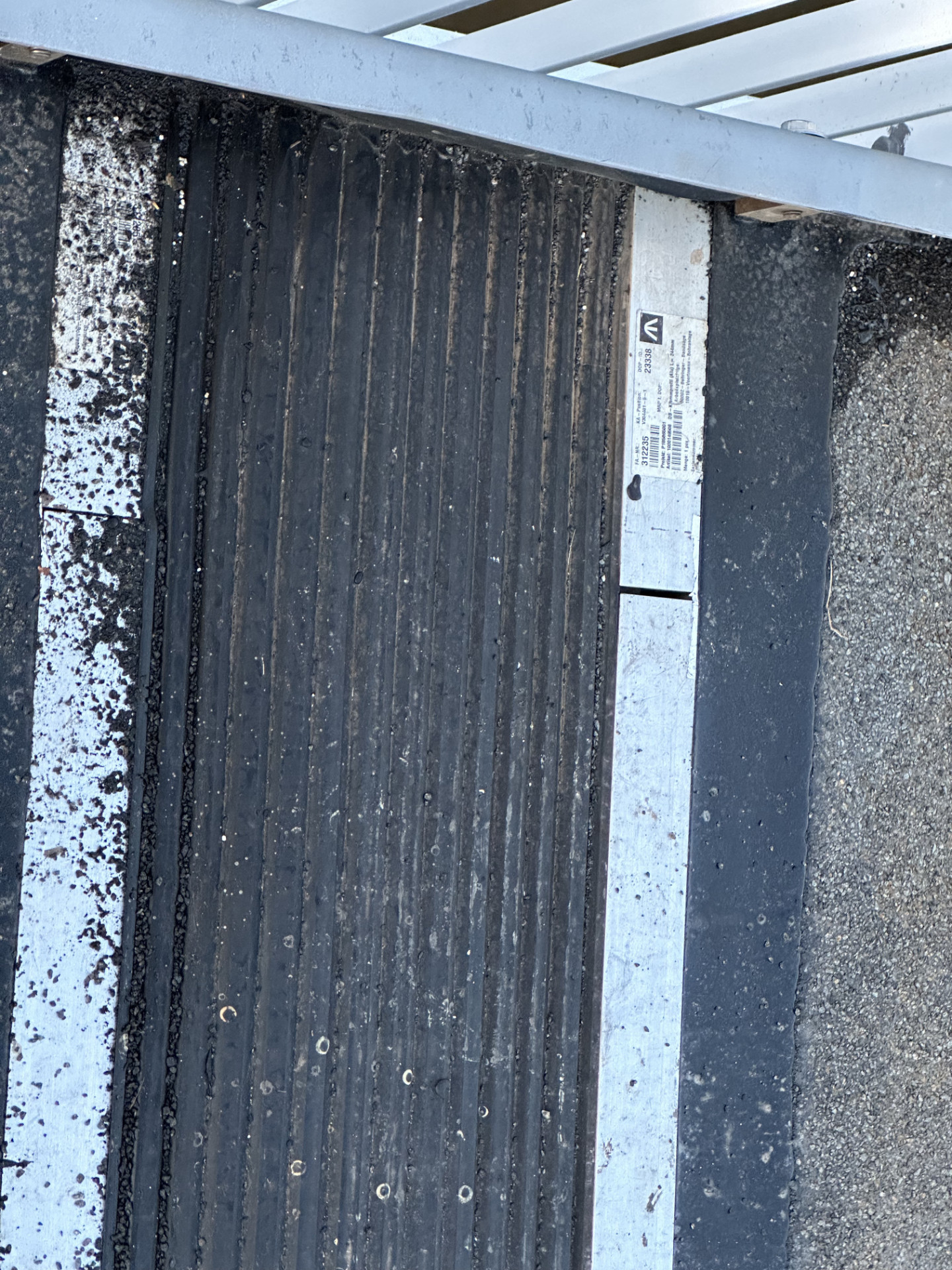

Übergänge Radweg

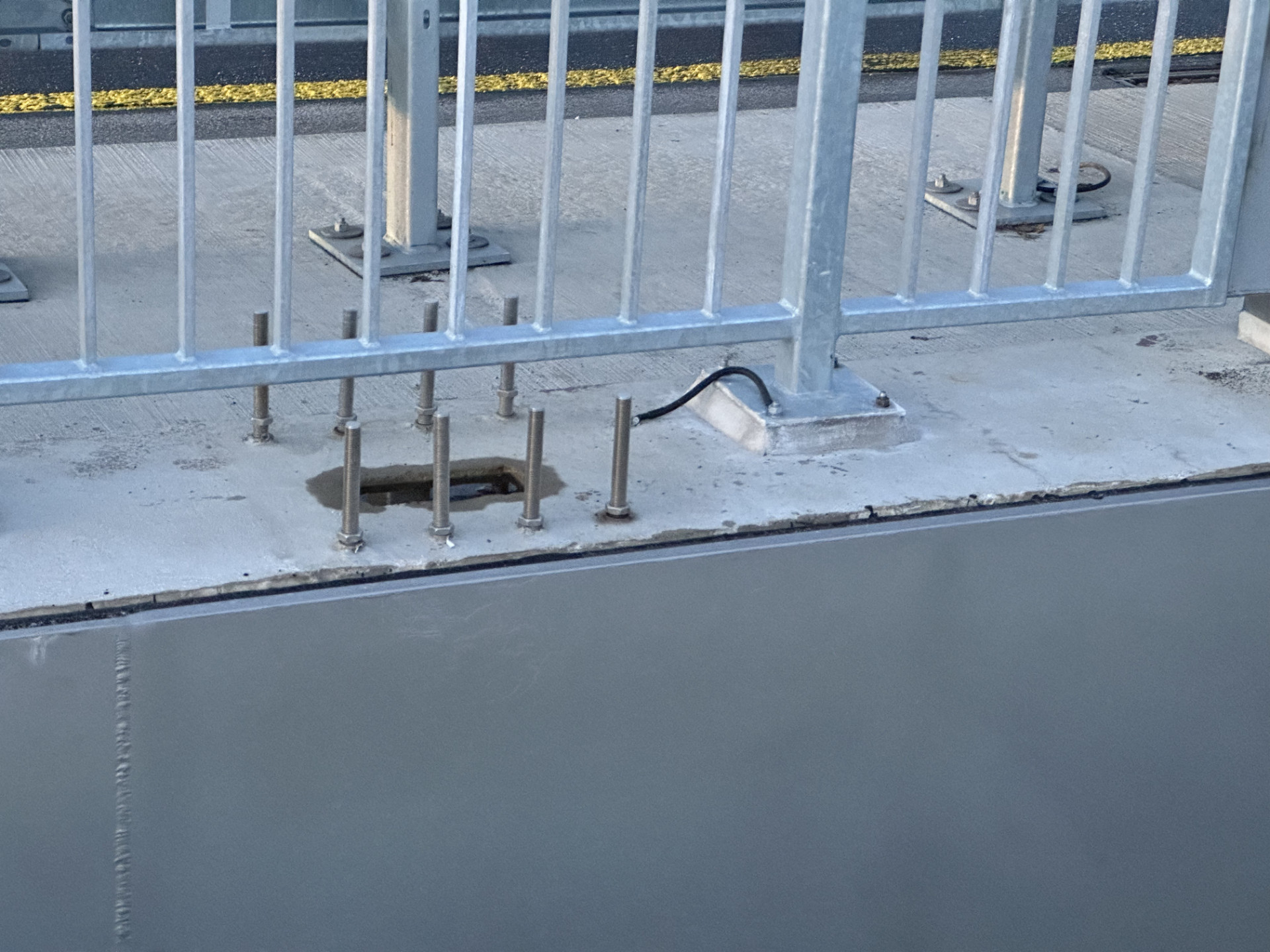

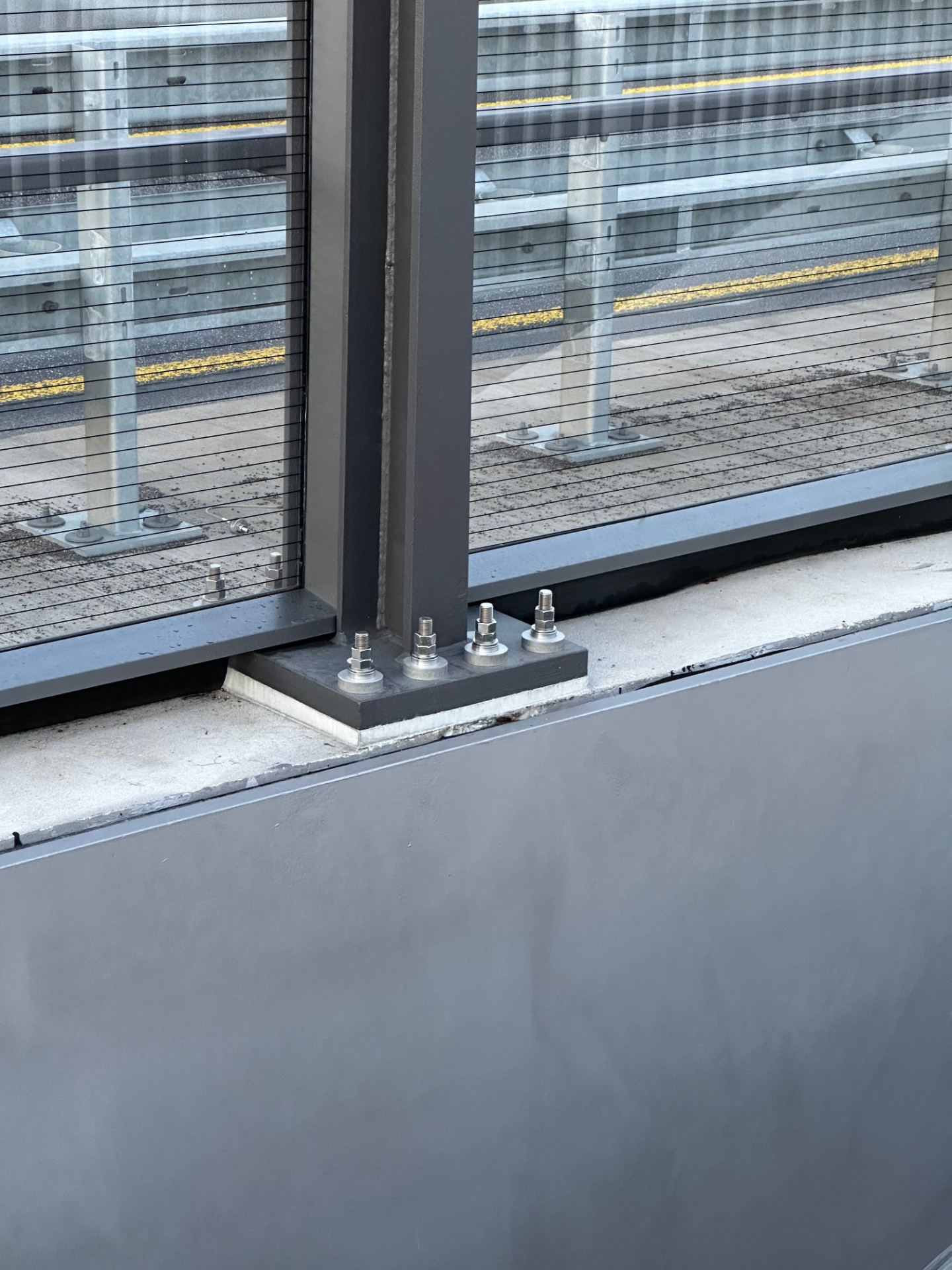

Befestigung Lärmschutzwand



bearbeitet 18. November 2023 von Staalbauer
